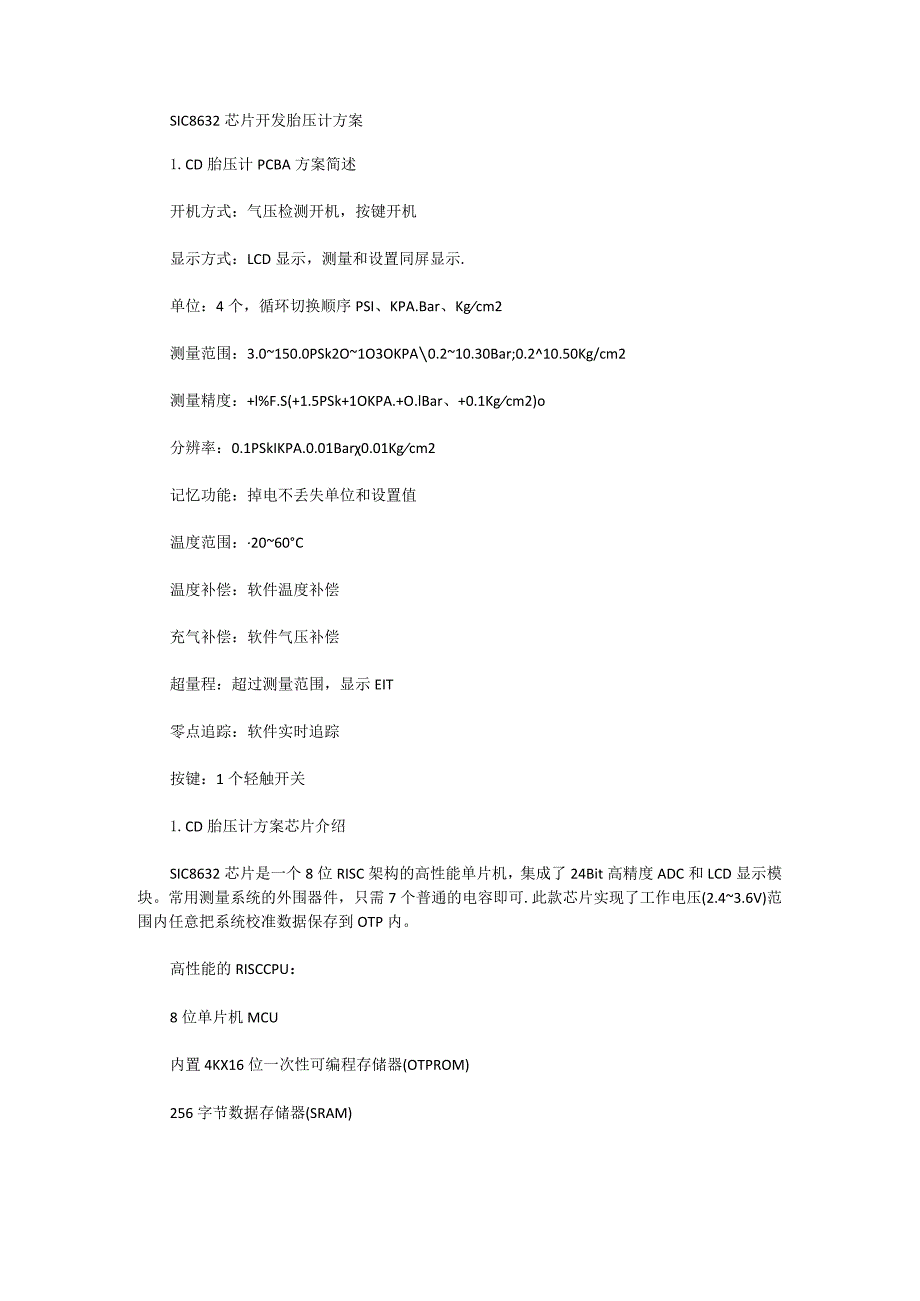

1、SIC8632芯片开发胎压计方案1.CD胎压计PCBA方案简述开机方式：气压检测开机，按键开机显示方式：LCD显示，测量和设置同屏显示.单位：4个，循环切换顺序PSI、KPA.Bar、Kgcm2测量范围：3.0150.0PSk2O1O3OKPA0.210.30Bar;0.210.50Kg/cm2测量精度：+l%F.S(+1.5PSk+1OKPA.+O.lBar、+0.1Kgcm2)o分辨率：0.1PSkIKPA.0.01Bar0.01Kgcm2记忆功能：掉电不丢失单位和设置值温度范围：2060C温度补偿：软件温度补偿充气补偿：软件气压补偿超量程：超过测量范围，显示EIT零点追踪：软件实时追踪按

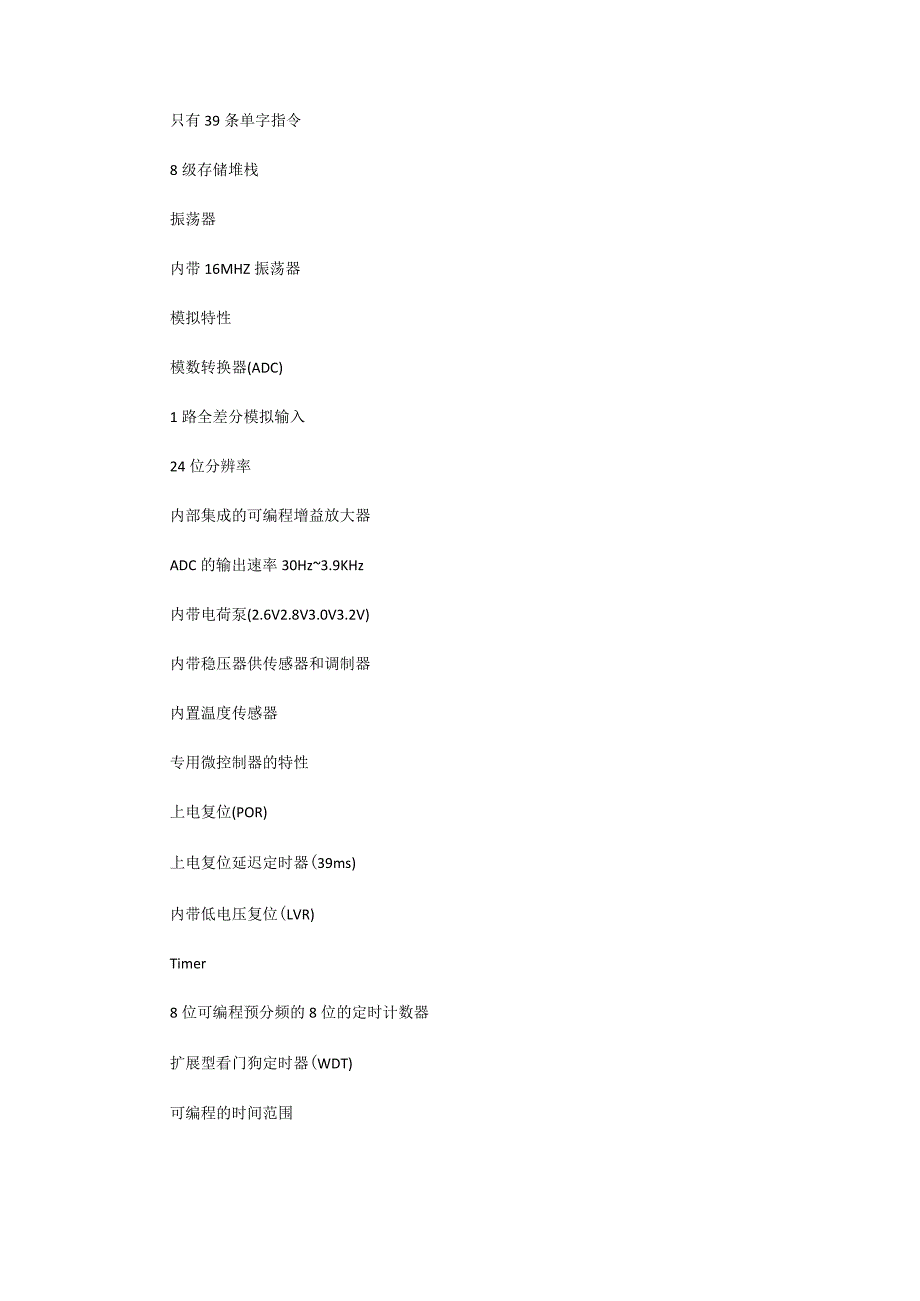

2、键：1个轻触开关1.CD胎压计方案芯片介绍SIC8632芯片是一个8位RISC架构的高性能单片机，集成了24Bit高精度ADC和LCD显示模块。常用测量系统的外围器件，只需7个普通的电容即可.此款芯片实现了工作电压(2.43.6V)范围内任意把系统校准数据保存到OTP内。高性能的RISCCPU：8位单片机MCU内置4KX16位一次性可编程存储器(OTPROM)256字节数据存储器(SRAM)只有39条单字指令8级存储堆栈振荡器内带16MHZ振荡器模拟特性模数转换器(ADC)1路全差分模拟输入24位分辨率内部集成的可编程增益放大器ADC的输出速率30Hz3.9KHz内带电荷泵(2.6V2.8V3

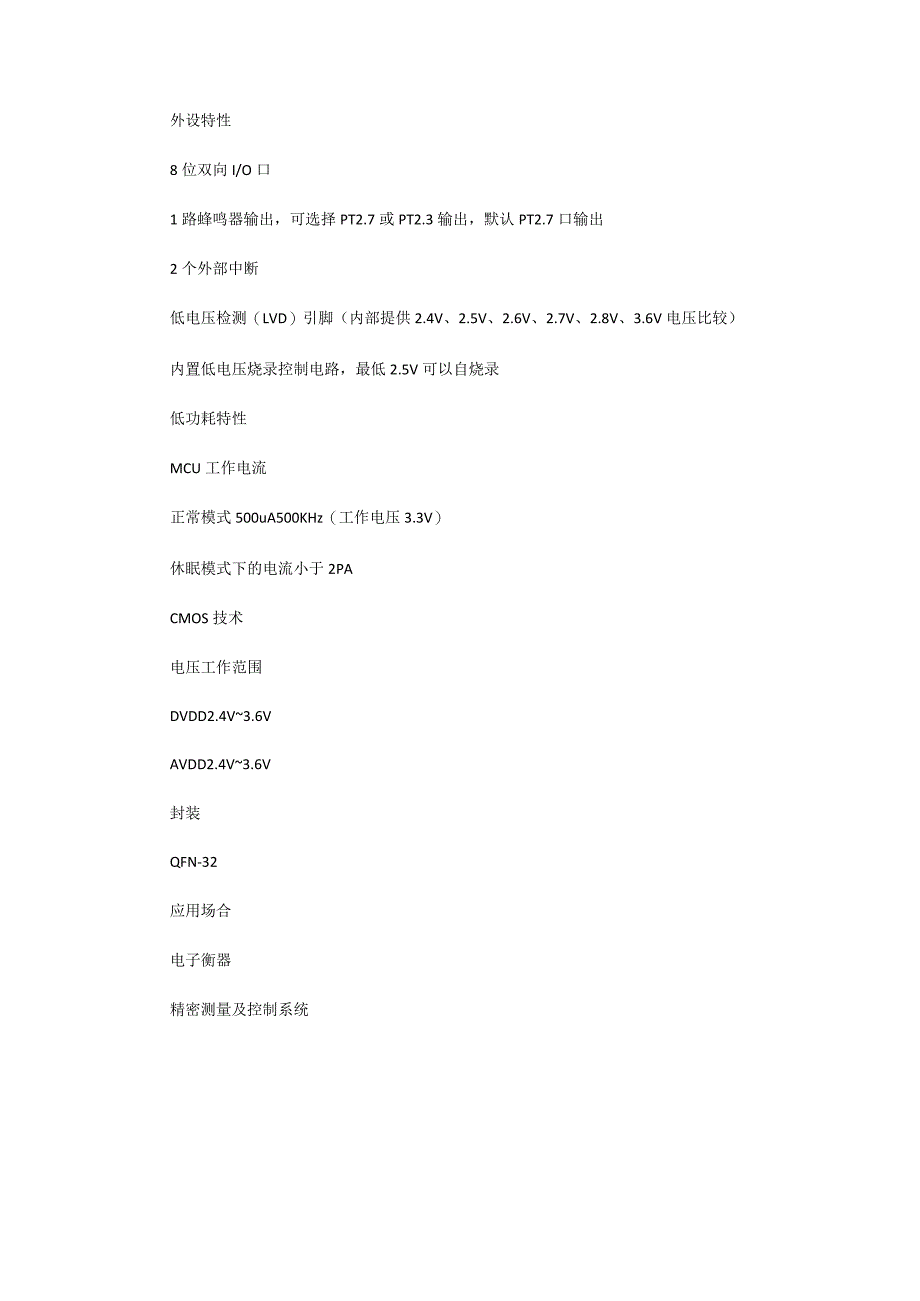

3、.0V3.2V)内带稳压器供传感器和调制器内置温度传感器专用微控制器的特性上电复位(POR)上电复位延迟定时器(39ms)内带低电压复位(LVR)Timer8位可编程预分频的8位的定时计数器扩展型看门狗定时器(WDT)可编程的时间范围外设特性8位双向I/O口1路蜂鸣器输出，可选择PT2.7或PT2.3输出，默认PT2.7口输出2个外部中断低电压检测（LVD）引脚（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V电压比较）内置低电压烧录控制电路，最低2.5V可以自烧录低功耗特性MCU工作电流正常模式500uA500KHz（工作电压3.3V）休眠模式下的电流小于2PACMOS技术电压工作范围DVDD2.4V3.6VAVDD2.4V3.6V封装QFN-32应用场合电子衡器精密测量及控制系统
