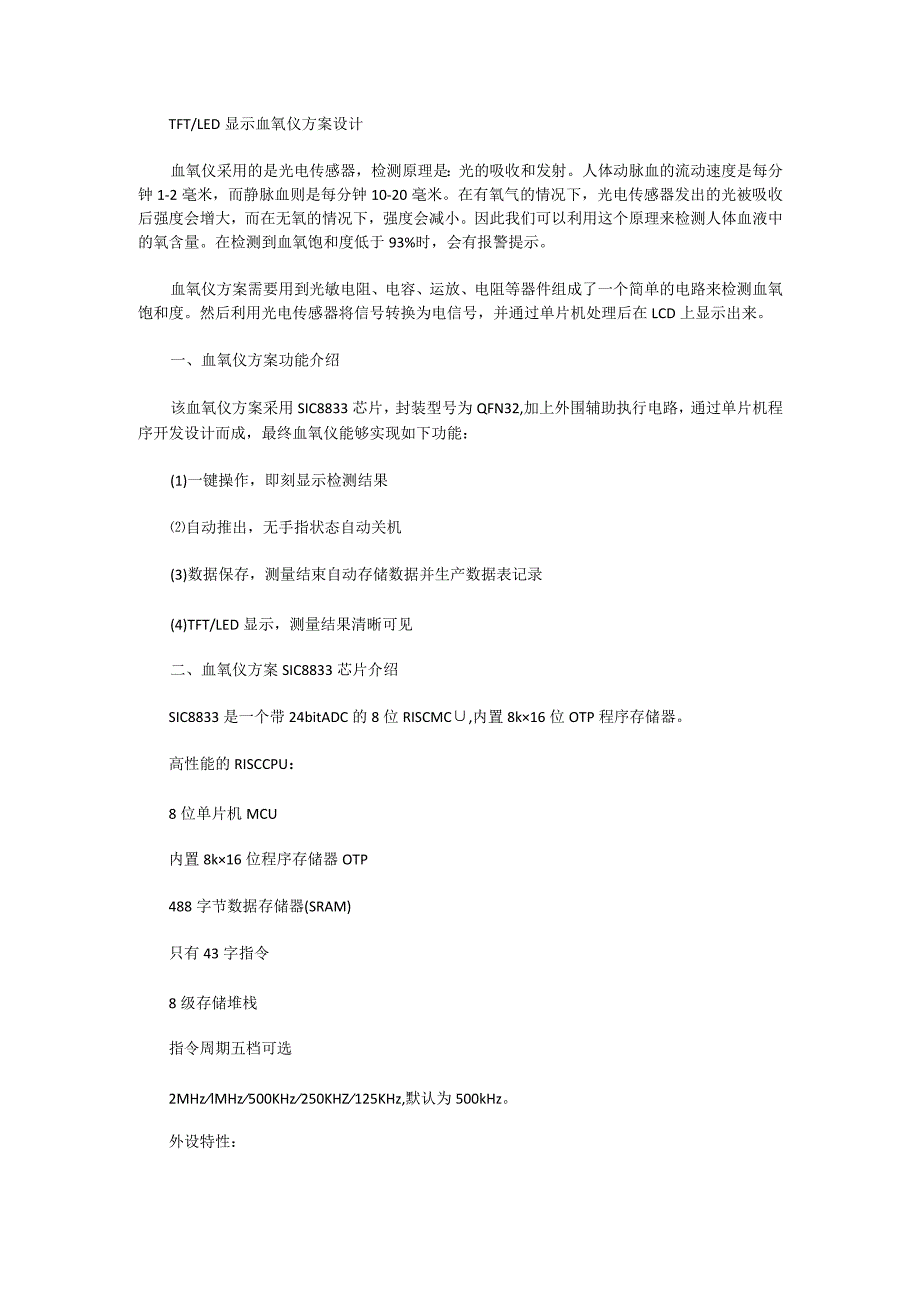

TFT和LED显示血氧仪方案设计.docx_第1页
第1页 / 共2页

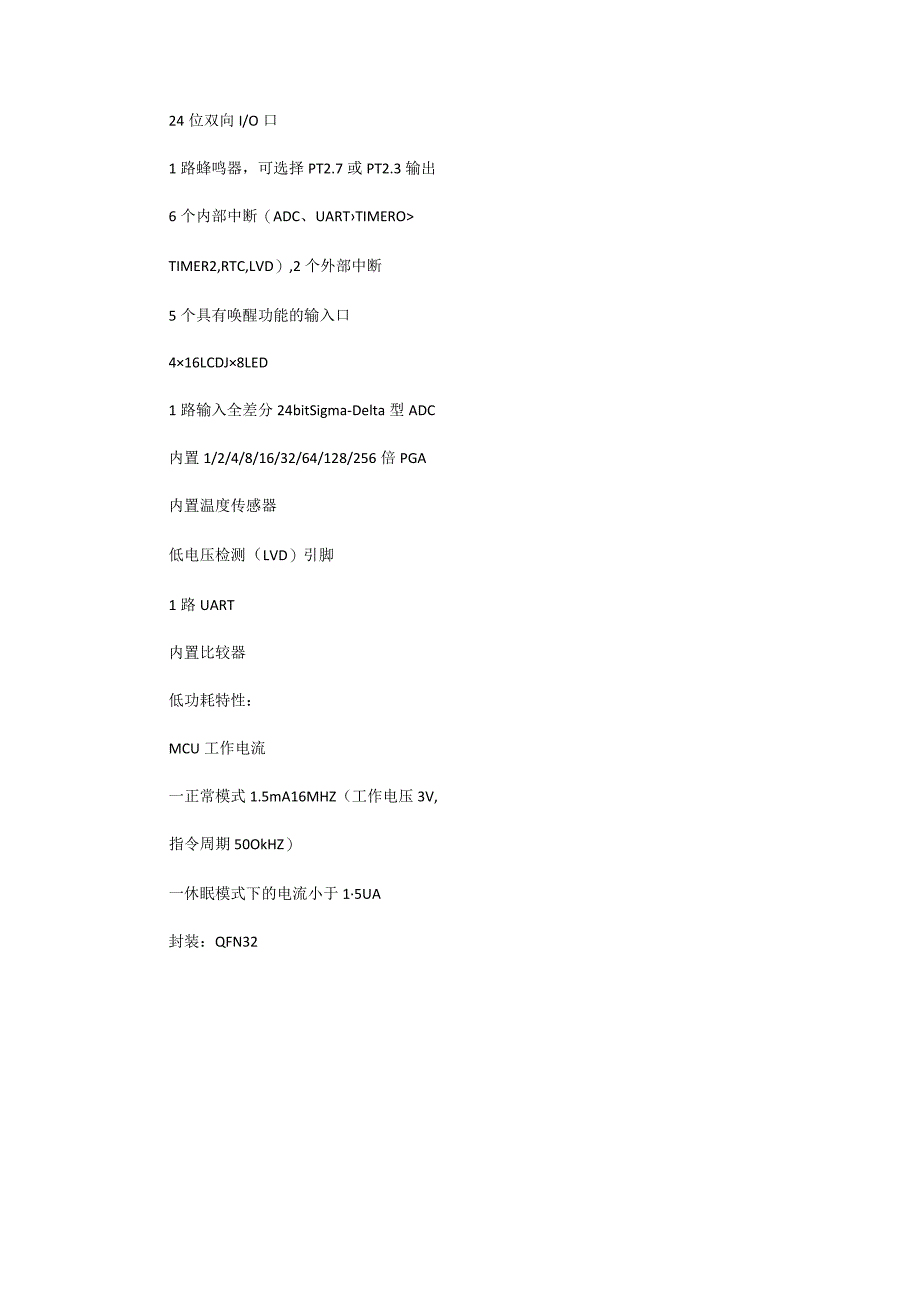

TFT和LED显示血氧仪方案设计.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《TFT和LED显示血氧仪方案设计.docx》由会员分享,可在线阅读,更多相关《TFT和LED显示血氧仪方案设计.docx(2页珍藏版)》请在第壹文秘上搜索。

1、TFT/LED显示血氧仪方案设计血氧仪采用的是光电传感器,检测原理是:光的吸收和发射。人体动脉血的流动速度是每分钟1-2毫米,而静脉血则是每分钟10-20毫米。在有氧气的情况下,光电传感器发出的光被吸收后强度会增大,而在无氧的情况下,强度会减小。因此我们可以利用这个原理来检测人体血液中的氧含量。在检测到血氧饱和度低于93%时,会有报警提示。血氧仪方案需要用到光敏电阻、电容、运放、电阻等器件组成了一个简单的电路来检测血氧饱和度。然后利用光电传感器将信号转换为电信号,并通过单片机处理后在LCD上显示出来。一、血氧仪方案功能介绍该血氧仪方案采用SIC8833芯片,封装型号为QFN32,加上外围辅助执

2、行电路,通过单片机程序开发设计而成,最终血氧仪能够实现如下功能:(1)一键操作,即刻显示检测结果自动推出,无手指状态自动关机(3)数据保存,测量结束自动存储数据并生产数据表记录(4)TFT/LED显示,测量结果清晰可见二、血氧仪方案SIC8833芯片介绍SIC8833是一个带24bitADC的8位RISCMC,内置8k16位OTP程序存储器。高性能的RISCCPU:8位单片机MCU内置8k16位程序存储器OTP488字节数据存储器(SRAM)只有43字指令8级存储堆栈指令周期五档可选2MHzlMHz500KHz250KHZ125KHz,默认为500kHz。外设特性:24位双向I/O口1路蜂鸣器,可选择PT2.7或PT2.3输出6个内部中断(ADC、UARTTIMEROTIMER2,RTC,LVD),2个外部中断5个具有唤醒功能的输入口416LCDJ8LED1路输入全差分24bitSigma-Delta型ADC内置1/2/4/8/16/32/64/128/256倍PGA内置温度传感器低电压检测(LVD)引脚1路UART内置比较器低功耗特性:MCU工作电流一正常模式1.5mA16MHZ(工作电压3V,指令周期50OkHZ)一休眠模式下的电流小于15UA封装:QFN32
