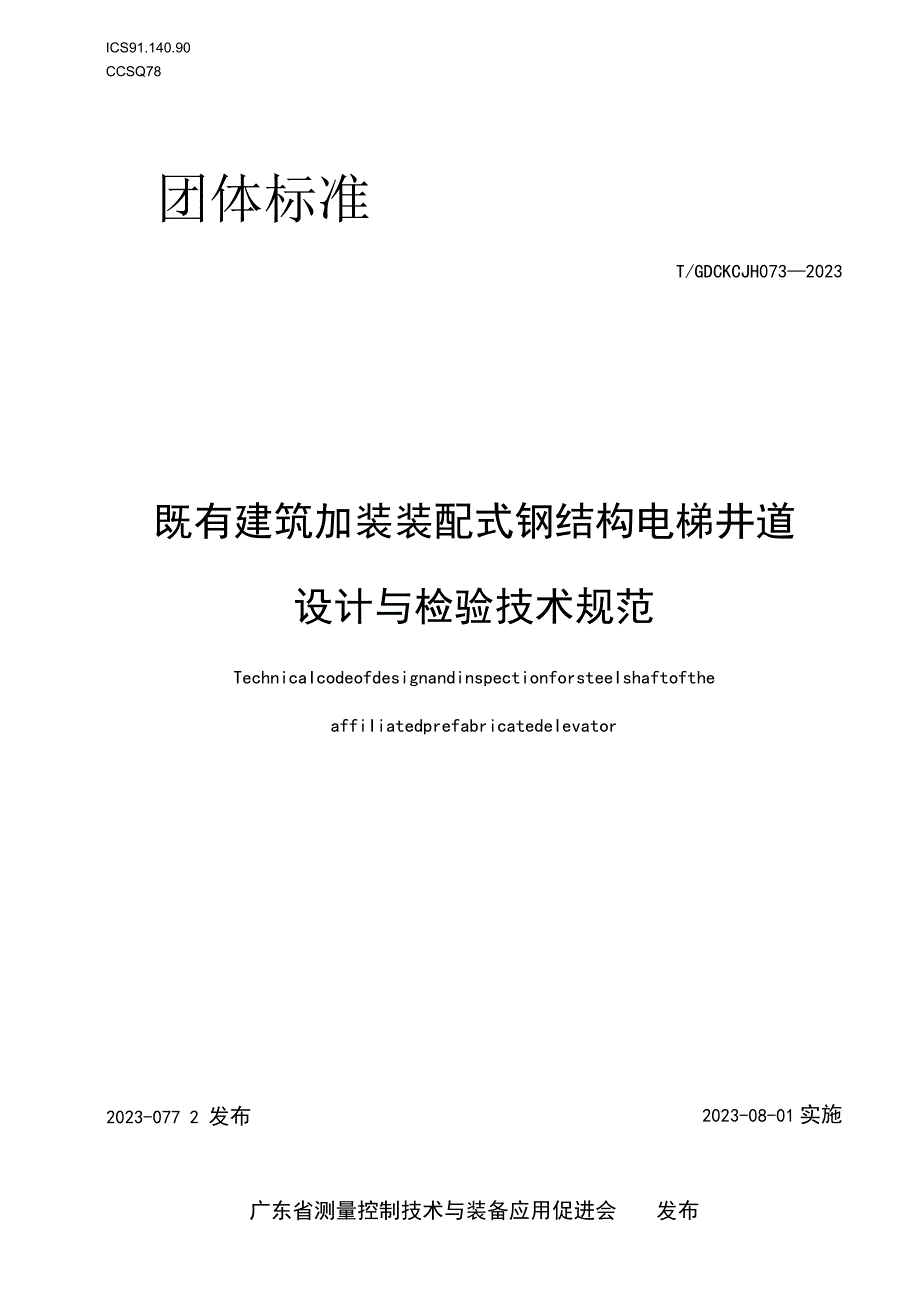

1、ICS91.140.90CCSQ78团体标准T/GDCKCJH0732023既有建筑加装装配式钢结构电梯井道设计与检验技术规范TechnicaIcodeofdesignandinspectionforsteeIshaftoftheaffiIiatedprefabricatedeIevator2023-077 2 发布2023-08-01实施广东省测量控制技术与装备应用促进会发布目次前言II1范围12规范性引用文件13术语和定义14总体要求25井道要求36材料要求57检验要求58包装与运输6,yZ刖百本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请
2、注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由广东省测量控制技术与装备应用促进会提出并归口。本标准起草单位：广东省特种设备检测研究院梅州检测院、广东中塔建设有限公司、中检联质量认证服务（广东）有限公司、梅州市祥云电梯设备有限公司、广东昱耀咨询有限公司、梅州宏安电梯科技有限公司、广州市大力士电梯有限公司、梅州市铭荣机电设备有限公司、广东南园科技有限公司。本标准主要起草人：唐志强、谢传振、叶志强、蔡贤云、李嘉强、李健新、颜振波、陈坚柱、陈汉荣、古金娴、徐建兴、杨维勇、黄涛、陈玉洪、陈伟城、曹金锋、李导宁、蒋百威、何初鸣、管仕导、范科、曾渊、蓝明志、刘明昌。本文件为
3、首次发布。既有建筑加装装配式钢结构电梯井道设计与检验技术规范1范围本标准规定了既有建筑加装装配式钢结构电梯井道设计与检验的术语和定义、总体要求、井道要求、材料要求、检验要求、包装与运输。本标准适用于能满足吊装空间的加装装配式钢结构电梯井道设计与检验。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7588.1电梯制造与安装安全规范第1部分：乘客电梯和载货电梯GB50007建筑地基基础设计规范GB50009建筑结构荷载规范GB50010混
4、凝土结构设计规范GB50016建筑设计防火规范GB50017钢结构设计规范GB50367混凝土结构加固设计规范GB50368住宅建筑规范GB50661钢结构焊接规范JGJ3高层建筑混凝土结构技术规程JGJ99-2015高层民用建筑钢结构技术规程JGJ116建筑抗震加固技术规程JGJ138组合结构设计规范JGJ149混凝土异形柱结构技术规程JGJ/T251建筑钢结构防腐蚀技术规程T/GDCKCJH074既有建筑加装电梯安装与检验技术规范3术语和定义下列术语和定义适用于本文件。4.4 与井道设计有关的既有建筑实际情况应综合考虑既有建筑场地条件、结构安全、消防救援通道、环境影响等因素。4.5 设计应
5、考虑结构构件在运输、安装和使用过程中的强度、稳定性和刚度的要求。4.6 井道需经通过项目所在地建筑安全评估机构的专项评估。5井道要求5.1 井道整体要求5.1.1 应结合电梯产品型号进行井道整体设计。5.1.2 井道整体结构性能应满足当地的抗震要求。需要加固时，应满足JGJ116的相关规定。5.1.3 计算井道钢结构的风荷载效应时，应按GB50009有关规定进行设计计算。5.1.4 井道应设计有通风和温控的措施，保证井道内温度满足电梯的运行温度环境条件。5.1.5 井道应有防水设计，防止雨水进入井道。5.1.6 井道的钢结构预制构件应符合防火、防腐蚀、防锈等要求。5.1.7 既有建筑加装装配式
6、钢结构电梯井道设计安全等级二级，设计使用年限应不少于既有建筑主体结构后续使用年限。5.1.8 既有建筑加装装配式电梯井道的防火等级设计应与既有建筑的防火等级相一致。5.2 基础设计要求5. 2.1基础设计前应取得既有建筑的地勘报告，报告内容应至少包括既有建筑结构基础类型，埋置深度及尺寸、场地土质和周边地下管线情况。6. 2.2井道基础宜与既有建筑基础分开，但因场地条件受限，需要与既有建筑基础相连时，设计应确保新老基础连接可靠，减少对既有建筑基础的影响。7. 2.3地基承载力的设计应满足GB50007的要求。当不满足要求时，应采取加固措施，加固后应满足GB50367的要求。8. 2.4基础设计时
7、应对既有建筑原有管线进行梳理，保证不影响其设备原有功能。9. 2.5基坑设计时应控制最终沉降量，避免对既有建筑和井道造成影响。5.3 预制构件设计要求5.3.1基础预制段5.3.1.1基础预制段应由井道、导轨、导轨支架、对重架、层门等构成。5.3.1.2基础预制段尺寸应根据电梯型号和楼层高度而设计。5.3.1.3基础预制段的导轨和导轨支架的固定应满足GB/T7588.1的要求，导轨支架与钢结构的连接固定方式应采用螺栓连接或焊接。5.3.1.4层门的固定应满足GB/T7588.1的要求，门框与井道连接设计方式应采用硬连接，层门地坎、门楣与井道连接设计应采用螺栓连接。5.3.2标准预制段5.3.2
8、.1标准预制段应由井道、导轨、导轨支架、层门等构成。5.3.2.2标准预制段尺寸应根据电梯型号和楼层高度而设计。5.3.2.3标准预制段宜按吊装顺序设置序号标识。5.3.2.4标准预制段层门、导轨、导轨支架的固定应符合GB/T7588.1的要求。5.3.3顶层预制段5.3.3.1顶层预制段应由井道、导轨、导轨支架、层门、轿厢、主机、控制柜等构成。5.3.3.2轿厢的固定设计应满足GB/T7588.1的要求。5.3.3.3驱动主机应满足GB/T7588.1的要求，驱动主机与其承重梁间连接设计方式应采用螺栓连接，且应有避震措施，承重梁与钢结构连接设计方式应为焊接。5.3.3.4顶层预制段应设计留有
9、检修门，方便检修人员进行检修电梯。5.3.3.5限速器应满足GB/T7588.1的要求，限速器与其承重梁间连接设计方式应采用螺栓连接，承重梁与钢结构连接设计方式应采用焊接。5.3.3.6控制柜应当固定牢固，其他实施设备部件不得妨碍控制柜门的开合，且设计应留有检修操作空间。5.3.3.7顶层预制段应设计有吊环，吊环数量不应少于4个，吊环设计承载力应满足GB50010的要求。5.3.4连廊预制段5.3.4.1连廊预制段尺寸应根据井道和既有建筑结构综合设计，但通道设计宽度应不小于1.5暇5.3.4.2连廊预制段底面框架结构应有横梁和斜梁，横梁和斜梁数量应根据连廊长度设计，以满足承载力要求。5.3.4
10、.3连廊预制段应有通风、采光、照明、防水设计。5.3.4.4连廊预制段底板与既有建筑门口和电梯层门口水平应平滑过渡。5. 3.4.5连廊处采用护栏的，应充分考虑连廊地面处到护栏之间的间隙，防止物体从间隙处坠落。5.4结构设计要求5.4.1圆钢管混凝土构件应符合JGJ3的要求。5.4.2方钢管混凝土构件应符合JGJ138的要求。5.4.3型钢混凝土构件应符合JGJ138的要求。5.4.4混凝土异形柱应符合JGJ149的要求。5.4.5钢结构应符合GB50017的要求。5.5机电设计要求井道涉及的机电设计要求应符合GB/T7588.1的要求。5.6连接设计要求5. 6.1井道的结构、构件和连接，应
11、按GB50017有关规定进行设计计算。6. 6,2井道与既有建筑主体结构可采取相互独立或连接的构造方式：当采取相互独立的方式，井道与既有建筑结构间应设置防震缝，井道结构应能独立承担其水平载荷和竖向载荷；当井道与既有建筑主体结构相连接时，应尽量减少对既有建筑主体结构的影响，连廊和既有建筑的连接不应采用刚性连接的方式；如需对既有建筑墙体开洞，应计算对原结构可能造成的影响进行评估，必要时应采取加固措施。5.6.3井道构件及其连接节点的设计应标准化、模块化。5.6.4连接点、连接件、预埋件、锚固件、连接螺栓、连接焊缝应满足其承载能力极限状态的要求。6材料要求1.1 井道预制构件宜选用H型钢，材料强度应
12、符合JGJ99-2015的要求。1.2 井道预制构件围护采用钢化玻璃时，安装和选材应符合现行国家标准。1.3 井道钢结构及其连接部件应采取防火处理，耐火极限应满足GB50016的要求。1.4 井道钢结构及其连接部件应采取防腐蚀处理，宜采用热镀锌工艺，防腐涂层厚度不应小于240m,防腐应达到JGJ/T251的要求。1.5 井道外侧盖板材料强度应符合GB/T7588.1对井道壁的强度要求，不应采用易燃、易腐蚀材料。6. 6材料长细比、宽厚比应符合JGJ992015的7.3.9和7.4.1的要求。7检验要求6.1 出厂检验6.1.1 井道预制构件，基础预制段、标准预制段、顶层预制段、连廊预制段出厂前
13、应进行检测，检测项目包括但不限于焊缝、防腐、防火、防水、涂料、涂层厚度等。6.1.2 焊接质量应符合GB50661中二级焊缝验收标准。6.1.3 防腐应符合JGJ/T251的要求。6.1.4 耐火应符合GB50368的要求。6.1.5 涂层、涂层厚度符合设计要求。6.1.6 单节钢结构几何尺寸横向水平偏差不超过20mm,纵向水平偏差不超过20mm,单节钢结构垂直度偏差不超过L1000（L为单节井道高度，m）o6.2 安装自检7. 2.1电梯井道安装后应符合GB/T7588.1和T/GDCKCJH074的要求。7.2.2钢结构要求二级以上焊缝质量的，应由具有相应资质的无损检测单位进行检测和出具报告。8包装与运输8.1 预制构件应有清晰的识别标识，如标牌、标签。8.2 构件内的零部件应固定牢固，有必要的防碰撞措施，防止运输中振动造成构件的损坏。
