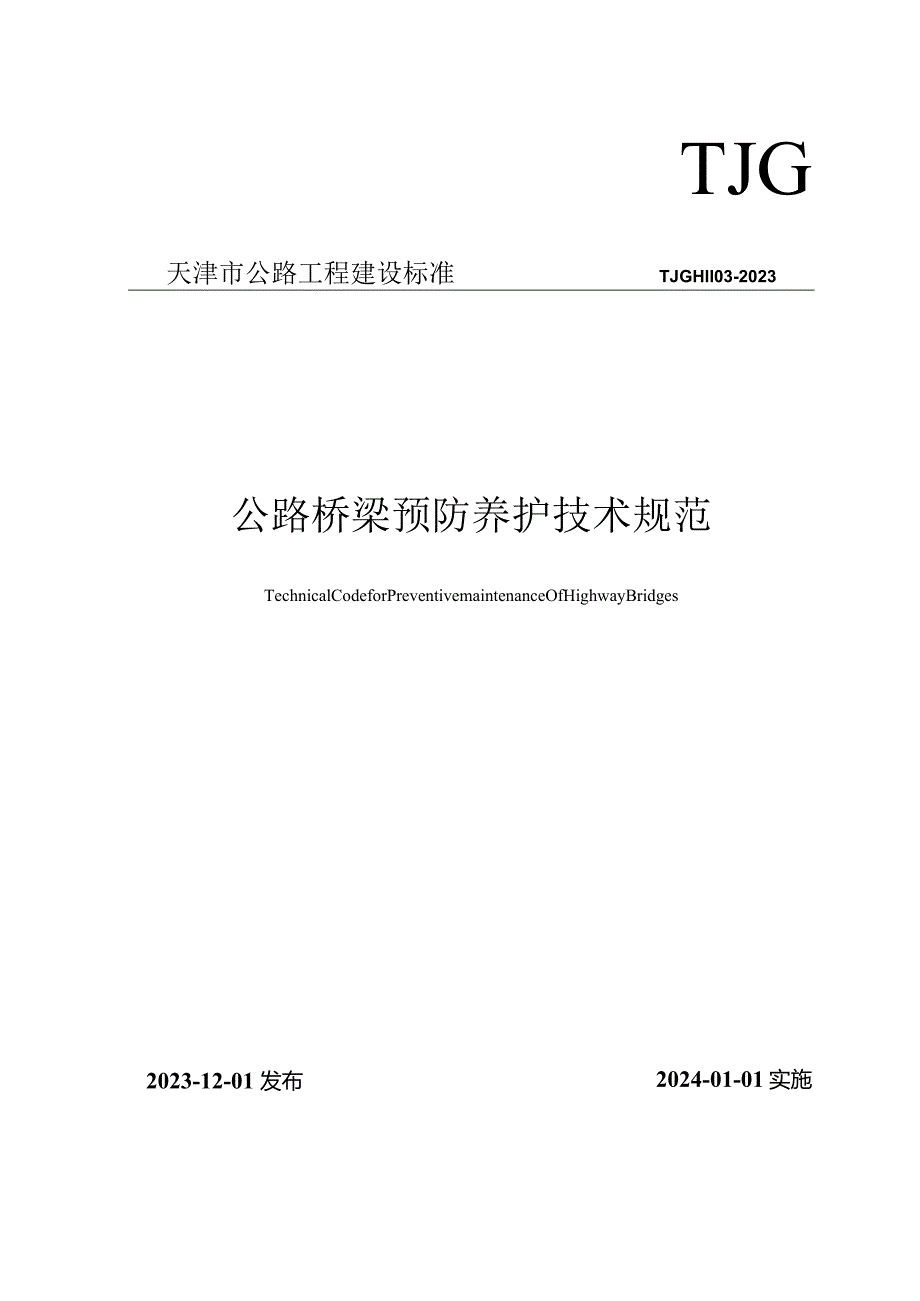

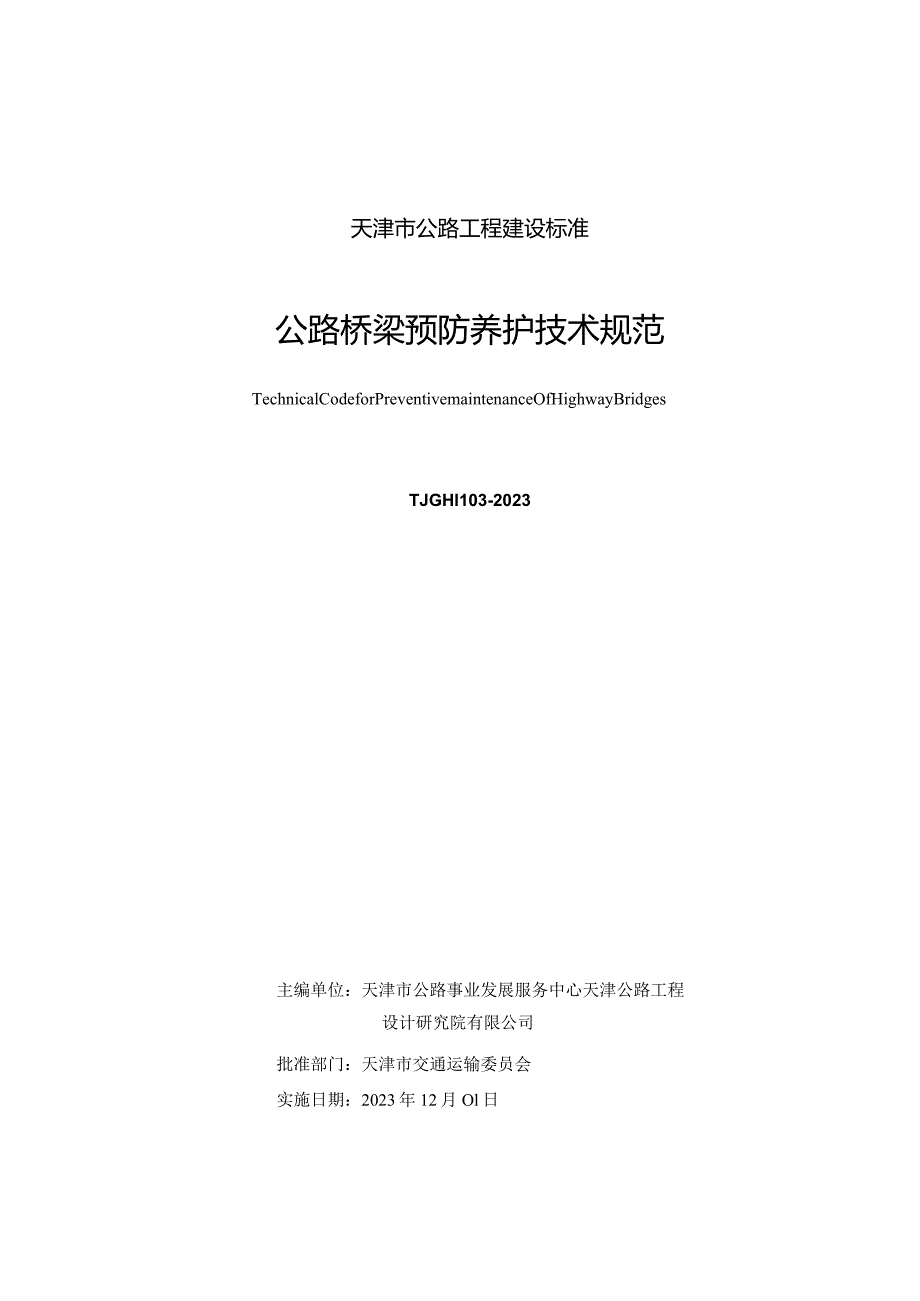

1、TJG天津市公路工程建设标准TJGHll03-2023公路桥梁预防养护技术规范TechnicalCodeforPreventivemaintenanceOfHighwayBridges2023-12-01 发布2024-01-01实施天津市公路工程建设标准公路桥梁预防养护技术规范TechnicalCodeforPreventivemaintenanceOfHighwayBridgesTJGHl103-2023主编单位：天津市公路事业发展服务中心天津公路工程设计研究院有限公司批准部门：天津市交通运输委员会实施日期：2023年12月Ol日前S根据天津市交通运输委员会关于下达2021年天津市公路工程

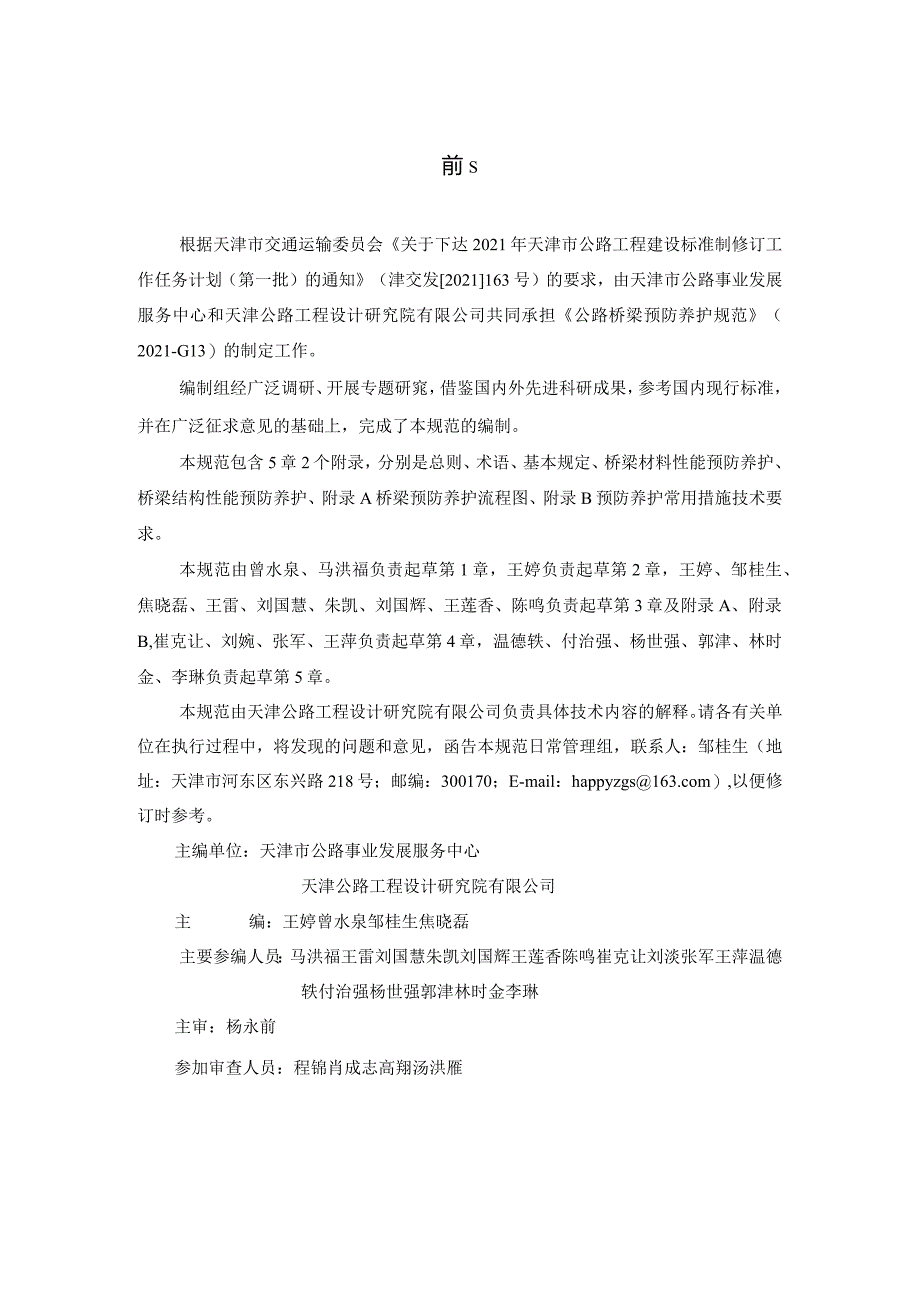

2、建设标准制修订工作任务计划（第一批）的通知（津交发2021163号）的要求，由天津市公路事业发展服务中心和天津公路工程设计研究院有限公司共同承担公路桥梁预防养护规范（2021-G13）的制定工作。编制组经广泛调研、开展专题研窕，借鉴国内外先进科研成果，参考国内现行标准，并在广泛征求意见的基础上，完成了本规范的编制。本规范包含5章2个附录，分别是总则、术语、基本规定、桥梁材料性能预防养护、桥梁结构性能预防养护、附录A桥梁预防养护流程图、附录B预防养护常用措施技术要求。本规范由曾水泉、马洪福负责起草第1章，王婷负责起草第2章，王婷、邹桂生、焦晓磊、王雷、刘国慧、朱凯、刘国辉、王莲香、陈鸣负责起草第
3、3章及附录A、附录B,崔克让、刘婉、张军、王萍负责起草第4章，温德轶、付治强、杨世强、郭津、林时金、李琳负责起草第5章。本规范由天津公路工程设计研究院有限公司负责具体技术内容的解释。请各有关单位在执行过程中，将发现的问题和意见，函告本规范日常管理组，联系人：邹桂生（地址：天津市河东区东兴路218号；邮编：300170；E-mail：happyzgs）,以便修订时参考。主编单位：天津市公路事业发展服务中心天津公路工程设计研究院有限公司主编：王婷曾水泉邹桂生焦晓磊主要参编人员：马洪福王雷刘国慧朱凯刘国辉王莲香陈鸣崔克让刘淡张军王萍温德轶付治强杨世强郭津林时金李琳主审：杨永前参加审查人员：程锦肖成志
4、高翔汤洪雁1总则2术语-2-3基本规定-3-1. 1一般规定-3-3. 2构件材料性能预防养护-3-4. 3构件结构性能预防养护-3-4桥梁材料性能预防养护-5-4.1 一般规定-5-5. 2混凝土材料性能预防养护-5-4. 3钢材料性能预防养护-6-5桥梁结构性能预防养护-8-5. 1一般规定-8-5. 2桥面系预防养护-8-5. 3上部结构预防养护-9-6. 4下部结构预防养护-10-H-附录A桥梁预防养护流程附录B预防养护常用措施技术要求-12-39-本规范用词说明1总则1.0.1为有序开展公路桥梁预防养护，规范公路桥梁预防养护技术，降低桥梁全寿命周期养护成本，制定本规范。1.0.2本规
5、范适用于天津市行政区域内国道、省道公路梁式桥预防养护，其他桥梁可参照执行。1.0.3桥梁预防养护应坚持“治早治小，及时主动”的原则，以材料性能和结构性能为重点，保持桥梁处于良好的技术状况。1.0.4桥梁预防养护应符合安全、耐久、适用、经济、绿色、环保要求。1.0.5在满足安全、耐久和使用功能的条件下，鼓励采用新技术、新材料、新工艺、新产品等，但应经技术论证可行后方可使用。1.0.6公路桥梁预防养护，除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定。2术语2.0.1桥梁预防养护bridgepreventivemaintenance桥梁预防养护是指桥梁整体性能现状良好，但有轻微病害，为
6、延缓性能过快衰减、保证桥梁预期使用寿命而预先采取的主动防护工程(即除了日常保养和维修加固外，防止结构快速退化的养护措施)。2.0.2桥梁修复养护bridgerepairandmaintenance针对桥梁承载力不足进行的结构性补强、加固或因桥梁各构件、各部件功能性损害进行的桥梁养护工作。2.0.3全寿命周期养护成本IifeCyClemaintenanCeCoSt桥梁运营期内所发生的各项养护费用总和。2.0.4桥梁构件bridgemember组成桥梁结构的最小单元，如一片梁、一个桥墩等。2.0.5桥梁技术状况bridgetechnicalcondition桥梁结构各构件的综合技术指标，反映桥梁结
7、构的完好程度、安全程度及使用功能的完善程度。2.0.6耐久性评定durabilityinspectionandevaluation为检验公路桥梁结构构件在未来使用过程中的耐久性而开展的系列工作。2.0.7最佳养护时机OPtimUmcuringtime为得到最大的效益费用比，对桥梁结构在合适的时间点采用合适的预防养护措施。3基本规定3.1 一般规定3.1.1 桥梁养护管理单位应按照现行公路桥涵养护规范（JTG5120）的规定开展桥梁检查，检查项目、方法、内容、周期及对病害描述应符合现行公路桥涵养护规范（JTG5120）的要求。3.1.2 桥梁养护管理单位应按照现行公路桥梁技术状况评定标准（JTG
8、/TH21）的要求进行桥梁技术状况评定，提出养护措施。3.1.3 实施预防养护的桥梁应依据桥梁技术状况评定结果进行筛选，对适合预防养护的病害制定预防养护方案和措施，工作流程可参考附录Ao3.1.4 桥梁预防养护应先处理已有病害，再采取措施预防可预见病害产生，保证桥梁结构的耐久性。3.1.5 数量较多构件存在同类病害的桥梁宜集中组织实施预防养护。3.2 构件材料性能预防养护3.2.1 构件材料性能预防养护的实施应按下列规定执行：1环境作用等级在中度及以上区域桥梁构件宜进行预防养护；2可能导致预应力筋材锈蚀的病害应进行预防养护；3耐久性评定等级为H级，宜进行预防养护；4耐久性评定等级为川级，应进行
9、预防养护。3.2.2碳化、氯盐环境、硫酸盐腐蚀、冻融、磨蚀等作用应按现行公路桥梁耐久性检测评定规程（JTG“3310）进行专项评估，根据评估结果进行预防养护。3.3构件结构性能预防养护33.1 构件结构性能出现病害后，可能导致结构性能快速退化，则其预防最佳养护时机应按下列规定执行：1构件技术状况评定等级为2类，宜进行预防养护；2构件技术状况评定等级为3类，应进行预防养护。33.2 经评估结构病害继续发展将导致结构抗力、刚度、横向整体性和基础变位等性能快速退化，则应立即进行预防养护。4桥梁材料性能预防养护4.1 一般规定1桥梁所处环境作用等级按现行公路工程混凝土结构耐久性设计规范(JTG3310
10、)评定为D级及以上时，应评估其耐久性，并及时开展预防养护。2影响材料耐久性的病害应进行评估，立即开展预防养护。4.2 混凝土材料性能预防养护4.2.1 混凝土构件表面存在蜂窝麻面、空洞孔洞、剥落露筋和表面裂缝等外观质量缺陷的，对蜂窝麻面、空洞孔洞和剥落露筋应进行修复，累计保护层缺损面积大于5%,应对整体构件表面进行薄层修复；宽度小于OJmm的裂缝宜进行表面防护，对宽度大于等于0.1mm的裂缝应进行灌封处理。4.2.2 混凝土构件因箍筋锈蚀剥落的，或局部主筋锈蚀剥落的、且控制截面出现锈蚀剥落的主筋数量不大于5%,应对锈蚀钢筋除锈，修复混凝土强度比构件混凝土高一等级。4.2.3 混凝土构件表面出现
11、水侵或泛白现象，宜清除表面析出物修复，并对构件表面涂刷防水涂层。4.2.4 一般大气环境混凝土碳化导致钢筋锈蚀的预防养护，应符合下列规定：1当混凝土碳化深度超过保护层厚度的1/2且碳化前沿距离钢筋表面大于IOmm时，宜采用表面防护涂层或表面薄层替换等措施进行防护；2当混凝土碳化前沿距离钢筋表面不足IOmm或超过钢筋保护层厚度、但钢筋未出现明显锈蚀时，宜对保护层混凝土进行再碱化，并涂刷渗透型钢筋阻锈剂。4.2.5 海洋和近海氯化物环境氯盐腐蚀导致钢筋锈蚀的预防养护，应符合下列规定：1当混凝土中临界氯离子浓度侵蚀深度超过保护层厚度的1/2且距离钢筋表面大于IOmm时，宜采用表面防护涂层或增加防护薄
12、层等措施进行预防养护；2当混凝土中临界氯离子浓度侵蚀深度距离钢筋表面不足10mm、且钢筋未出现明显锈蚀时，宜对保护层混凝土进行电化学除盐，并涂刷渗透型钢筋阻锈剂。4.2.6 硫酸盐腐蚀环境混凝土构件预防养护，应符合下列规定：1当构件表面存在白色析出物时，应清除构件表面附着的析出物，并涂刷防护涂层等措施进行防护；2当构件表面局部有起砂脱落时，应清除构件表面松散物质，进行表面薄层修复，并涂刷环氧树脂或防护涂层进行防护；3当构件表面有露石现象、且面积不大于遭受侵蚀面积的10%时，应进行预防养护；宜清除松散露石，采用比原构件混凝土高一个强度等级的细石混凝土或砂浆进行修补，并对构件表面涂刷防护涂层等措施
13、进行防护。4.2.7 冻融环境混凝土构件的预防养护，应符合下列规定：1当构件表面存在灰浆掉皮、起砂时，应清除构件表面的松散砂浆修复，并涂刷环氧树脂或防护涂层等进行防护；2当构件表面有露石、且露石面积不大于构件遭受冻融面积的30%时，宜清除松散砂浆和露石，采用比原构件混凝土高一个强度等级的细石混凝土或砂浆进行修补，并对构件表面涂刷防护涂层等进行防护；3对于受冻雨影响突出的构件，应进行表面防护，防止混凝土快速劣化。4.3 钢材料性能预防养护4.3.1 钢构件涂层劣化等级评定为2级时或3级时，宜进行预防养护；钢构件出现较多锈点、锈迹的，应清除原涂层，更换新涂层。4.3.2 构件表面有较多点蚀，氧化皮
14、、油漆层因锈蚀而部分剥落或可以刮除，局部有锈蚀成洞现象，且表观锈蚀累计面积不大于构件面积15%的，应进行预防养护；应清除钢构件发生锈蚀部位的涂层，重新涂刷涂层。4.3.3 涂层有气泡和流挂现象，单处流挂面积大于90Omm2,累计面积之和大于构件涂层面积1%的，应清除锈迹部位原涂层，重新涂刷。4.3.4 钢构件存在漏涂和误涂，应进行预防养护；漏涂的钢构件应立即进行补涂；误涂的钢构件应清除原涂层，重新正确涂刷。435预应力钢束发现压浆不密实或体外束外防护出现破损的，应立即采取防护措施，避免出现应力腐蚀。5桥梁结构性能预防养护5.1 一般规定5.1.1 应按现行公路桥梁技术状况评定标准（JTG/TH
15、21）评估其主要构件性能，当结构性能出现快速退化迹象时应及时开展预防养护。5.1.2 预防养护常用措施技术要求见附录B05.2 桥面系预防养护桥面系预防养护方案，如下表5.2.1所示：表5.2.1桥面系常见病害预防养护方案桥梁构件病害特征预防养护方案桥面铺装混凝土铺装开裂表面封闭法，局部凿除修复磨光、脱皮刻槽或铳刨露骨、剥落、坑洞修补表面缺陷，局部凿除修第沥青铺装开裂表面封闭法，局部凿除修复泛油、轻度车辙薄层沥青加铺、稀浆封层、微表处松散、坑槽局部凿除修复伸缩装置伸缩装置混凝土破损局部凿除修复橡胶条老化、破损、脱落、渗水、漏水更换或加长橡胶条防撞护栏、设施带及栏杆结构表面污垢、腐蚀清除结构表面污垢，防腐涂装构件缺失增设补齐构件破损修复或更换护栏开裂裂缝宽度VO.Imm表面封闭法（环氧树脂胶）裂缝宽度0Imm压力注浆法（环氧树脂胶）混凝土护栏剥落修补表面缺陷，局部凿除修复钢护栏和外露钢构件脱焊、锈蚀加固焊接，定期除锈并涂刷防锈涂层泄水管、排水管破
