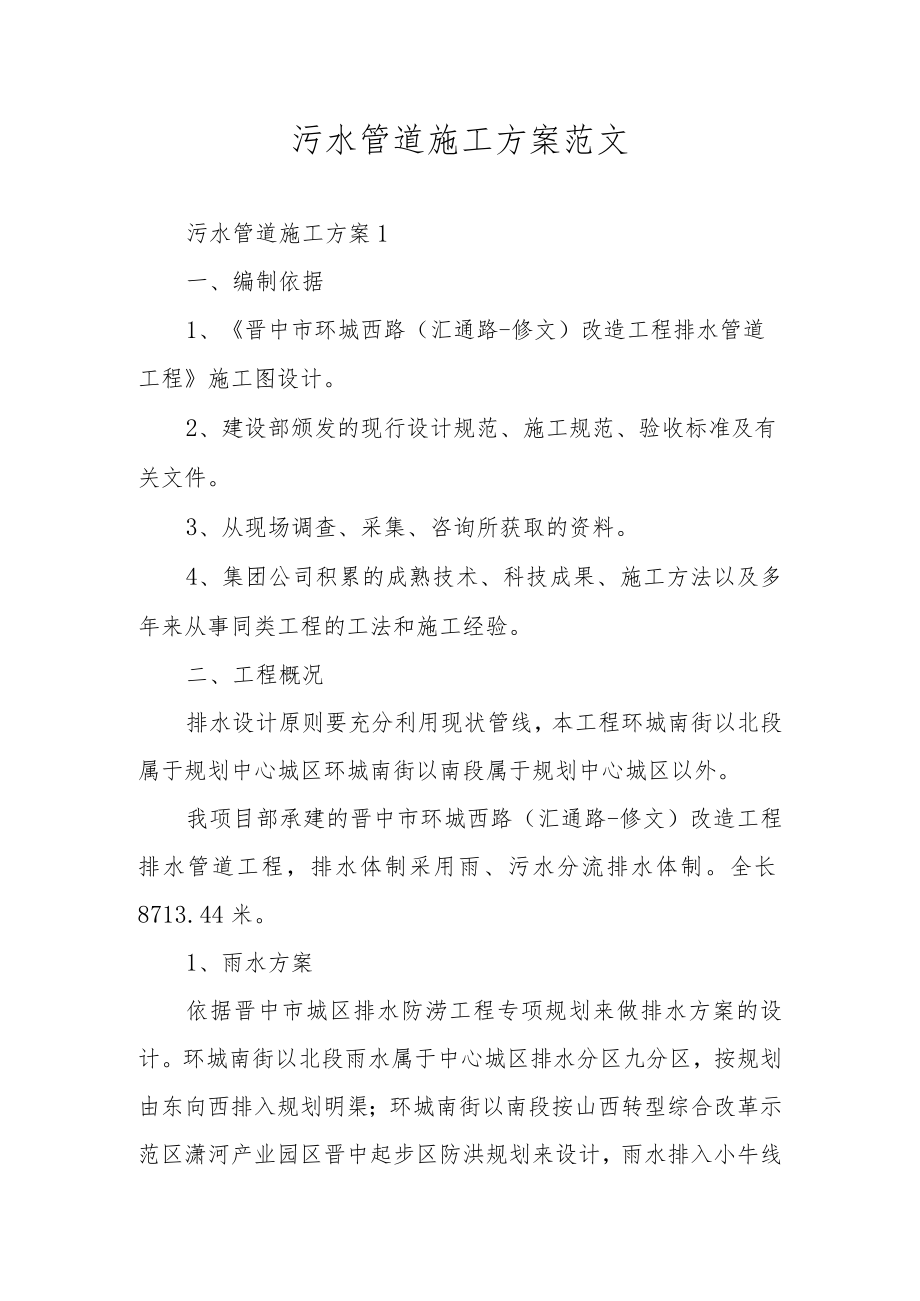

1、污水管道施工方案范文污水管道施工方案1一、编制依据1、晋中市环城西路（汇通路-修文）改造工程排水管道工程施工图设计。2、建设部颁发的现行设计规范、施工规范、验收标准及有关文件。3、从现场调查、采集、咨询所获取的资料。4、集团公司积累的成熟技术、科技成果、施工方法以及多年来从事同类工程的工法和施工经验。二、工程概况排水设计原则要充分利用现状管线，本工程环城南街以北段属于规划中心城区环城南街以南段属于规划中心城区以外。我项目部承建的晋中市环城西路（汇通路-修文）改造工程排水管道工程，排水体制采用雨、污水分流排水体制。全长8713.44米。1、雨水方案依据晋中市城区排水防涝工程专项规划来做排水方案的
2、设计。环城南街以北段雨水属于中心城区排水分区九分区，按规划由东向西排入规划明渠；环城南街以南段按山西转型综合改革示范区潇河产业园区晋中起步区防洪规划来设计，雨水排入小牛线和中央明渠、潇河；因此环城西路排水管线设计在东西两侧各设一趟雨水西侧的雨水仅排除道路红线外150米范围的雨水，东侧的雨水管根据汇水范围来排除雨水。2、污水方案在综合通道东侧有一趟污水主干管，因此环城西路排水管线设计在东西两侧各设趟污水；分别由东向西或者由南向北最终接入综合通道污水管线。三、施工方案雨水管道施工方案1、雨水管道施工工艺流程测量放线一沟槽挖土一管道基础施工一铺设管道一砌检查井一沟槽回填2、测量放线根据设计图，测设管
3、道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窖井位置的两侧设置控制桩，并记录两桩至窖井中心的距离，以备校核。3、沟槽开挖和排水设施(1)、沟槽采用放坡开挖。边坡1:0.33。沟槽用挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖，槽底以上20Cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。(2)、槽边堆土高度不宜高于L5m(堆土边坡内侧按照1：1.5控制)，在电杆、变压器附近堆土时其高度

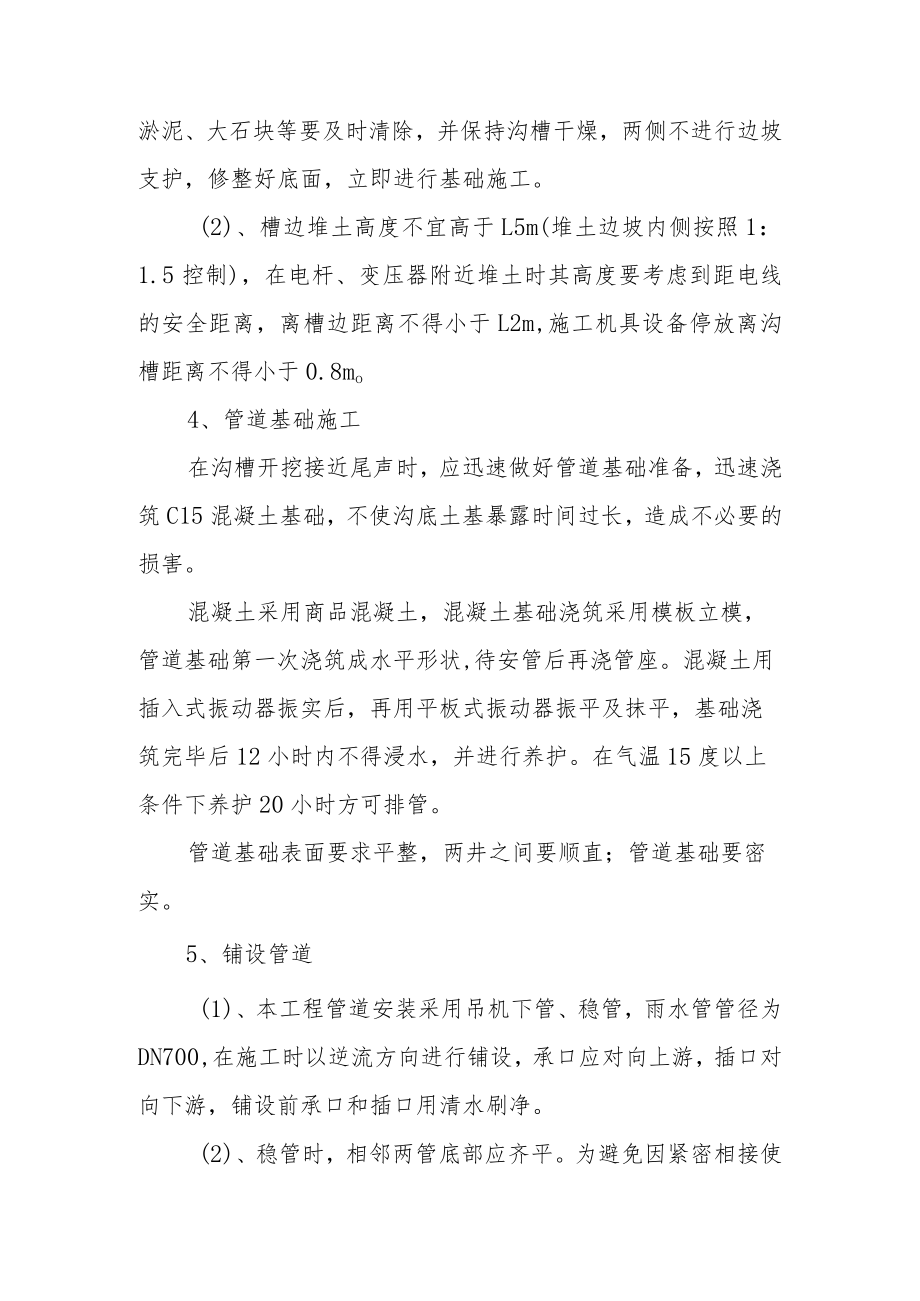

4、要考虑到距电线的安全距离，离槽边距离不得小于L2m,施工机具设备停放离沟槽距离不得小于0.8mo4、管道基础施工在沟槽开挖接近尾声时，应迅速做好管道基础准备，迅速浇筑C15混凝土基础，不使沟底土基暴露时间过长，造成不必要的损害。混凝土采用商品混凝土，混凝土基础浇筑采用模板立模，管道基础第一次浇筑成水平形状,待安管后再浇管座。混凝土用插入式振动器振实后，再用平板式振动器振平及抹平，基础浇筑完毕后12小时内不得浸水，并进行养护。在气温15度以上条件下养护20小时方可排管。管道基础表面要求平整，两井之间要顺直；管道基础要密实。5、铺设管道(1)、本工程管道安装采用吊机下管、稳管，雨水管管径为DN70
5、0,在施工时以逆流方向进行铺设，承口应对向上游，插口对向下游，铺设前承口和插口用清水刷净。(2)、稳管时，相邻两管底部应齐平。为避免因紧密相接使管口破损，并使柔性接口能承受少量弯曲，管子两端面之间应预留约1厘米的间隙。(3)、排管前需检查混凝土基础的标高、轴线，清除基础表面的污泥、杂物及积水，在基础上弹出排管中心线。标高经复核后方可排管，排管时以控制管内底标高为准。(4)、管道铺设要严格按照操作规程进行，管道接口需严密，管道间隙要符合设计要求，管枕、垫尖、管道不得左右晃动。(5)、管道中心线垂直引至撑柱上，拉好中线，吊好锤球。管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水
6、平方向拉管。(6)、排管铺设结束后，必须进行一次综合检查，当线形、标高、接口、管枕等符合质量要求时，方可进行下道工序的施工。(7)、管道铺设质量验收标准应符合市政排水管道工程施工及验收规程的有关要求，具体指标如下：管道中心线允许偏差：20mm；管内底标高允许偏差：OnIrn+20mi;承口、插口之间外表隙量允许偏差：V9mm1）中线控制：本次施工采用边线法，即将管边线用钉子钉在龙门板桩上，通过锤球定位线定出边线，在基础上做好记号，稳管时通过锤线控制管道边线，这样管道就处于中心位置，用这种方法对中，比中心线法速度快。2）高程控制：管道高程控制采用水准仪复测，龙门板控制高程。相邻两板的高程钉分别到
7、管底标高的垂直距离应相等，则两高程钉之间连线的坡度即为管道坡度，该连线为坡度线。坡度线上任何一点到管底的垂直距离为一常数。高程控制时，使用丁字形高程尺，将高程尺垂直放在管底，当标记和坡度线重合时，表明高程正确。管线平面位置与高程误差必须符合规范要求。管中心控制与高程控制必须同时进行。6、检查井检查井井底处理根据雨水方涵基底处理施工，然后按照标准图钢筋混凝土井室进行施工，建材料采用C25、S4,基础下层筋保护层40mm,其他为35mm。钢筋混凝土盖板，流槽为M7.5水泥砂浆砖砌。6.1 施工前按设计要求放样，放出井位中心点和浇筑位置，并复核基础面高程、平面尺寸是否符合要求。6.2 钢筋工程(1)
8、进场钢筋符合设计和规范要求。用于工程的钢筋无节疤，不弯曲和没有其它破损。钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15cm。(2)保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。(3)钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为同等钢筋或相适应的其他钢制品。绑扎钢筋的金属丝为2022#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。(4)施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。严格按施工规范的相关规定
9、进行钢筋的切割、冷弯。(5)按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。(6)无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。6.3 模板工程(1)模板采用竹浇模板。在混凝土振捣时，模板缝必须达到不漏浆的要求，模板接缝处加设海绵条，海绵条与模板内表面平齐。紧固采用48钢管扣件，钢筋混凝土井壁采用对拉螺栓，钢管扣件支撑。(2)根据图纸所示永久工程的真实形状和尺寸测量放样。模板安装做到位置正确、支撑稳定，有足够的支柱、撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。立模时，模板要均匀、平直地布置，使接缝处的混凝土表面平整均匀。模板的接缝设计要与结构物的外观
10、相谐调，使竖向和平面的缝均保持平直。模板不得与结构钢筋直接连接，亦不得与施工脚手架连接，以免引起模板的变形、错位。(3)模板内表面涂刷脱模剂，以防止与混凝土的粘结和便于拆模。在进行涂覆操作时，不得污染邻近的混凝土结构或钢筋结构。混凝土在浇筑前，清除模板成型面上的锯末、刨花、灰尘、其他杂务和滞水。(4)按图纸要求的位置和高程将预埋件或预留管固定在模板上。浇筑混凝土前，确定预埋件和预留孔洞的位置和数量与设计图一致，安装牢固。(5)模板拆除时的混凝土强度应符合设计规范的有关要求。6. 4混凝土工程混凝土采用搅拌站集中拌和，混凝土运输车运输，吊车吊料斗入模，施工要求与注意事项如下:(I)浇筑前，对支架
11、、模板、钢筋和预埋件进行检查,模板内的杂物、积水和钢筋上的污垢清理干净；模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。(2)浇注前，检查混凝土的均匀性和坍落度。6.1 混凝土应按一定厚度、顺序和方向分层浇筑，应在下层混凝土初凝或能重塑前浇筑上层混凝土，混凝土分层浇筑厚度不超过40cmo6.2 浇筑混凝土时，采用插入式振捣棒捣固。6.3 混凝土浇筑完成后，对混凝土裸露面应及时进行修整、抹平，定浆后还应第二遍压光或拉毛。6.4 混凝土达到一定强度后，要及时洒水养护，天气干燥时还应覆盖养护。6.5 管道与检查井的连接(1)管道与检查井的连接采用柔性连接，要求不高时直接将管砌入井壁中连接即可。(2)
12、钢带增强聚乙烯螺旋波纹管应在回填后在与检查井连接，防止因温度变化管道缩涨而破坏井壁结构。6.6 踏步安装本工程采用塑钢踏步，待井施工完毕后，用膨胀螺栓，把踏步焊接在胀栓上即可。从井内管顶以上20CnI开始安装,踏步爬梯错步布置，上下间距36cm,左右中心间距30cm。6.7 闭水试验钢带管管道闭水试验应在管道连接完成回填后进行。在管道安装完毕后通过密闭性检验对管道进行调试。管道密闭性检验可采用闭水试验法，操作程序如下：闭水试验时水头应满足下列要求：当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2
13、m计；当计算出的试验水头超过上游检查井井口时，试验水头应以上游检查井井口高度为准。试验中，试验管段注满水后的浸泡时间不应少于24小时。从试验水头达到规定水头后开始计时，观测管道的渗水量，在观测期间应不断地向试验管段内补水，保持试验谁有恒定。渗水量的观测时间不得小于30min0在试验过程中做好记录。管道密闭性检验时，应向管道内充水并保持上游管顶2m水头的压力。经外观检查不得有漏水现象。管道24h的渗水量不应大于按下式计算的允许渗水量：Q=0.0046D式中Q每IknI管道长度24h的允许渗水量（m）D一管道内径（mm）7、污水管道施工工艺6.8 污水管道施工工艺流程测量放线一沟槽开挖土方开挖一支
14、护一管道基础施工一铺设管道一污水井施工一磅水（闭水）试验一沟槽回填6.9 测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外井位置的两侧设置控制桩，并记录两桩至井中心的距离，以备校核。6.10 槽开挖(1)、沟槽采用放坡开挖。边坡1:0.33。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖，槽底以上20Cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，
15、立即进行基础施工。(2)、开挖的土方原则上就地堆置，但堆放高度不超过1.5m,堆置点离坑边距离不小于2u施工时需计算沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。6.11 道基础施工：同雨水管道施工工艺。基础施工前必须复核高程样板的标高。基础的底层土人工挖除，修整槽底，清除淤泥和碎土。6.12 设管道(1)、管节的预制、运输及现场堆放，管道铺设与雨水管道施工相同。(2)、所有管道接口处在管道就位后，覆土前包裹两层土工布，宽度为800mm,土工布接缝搭接宽度为200mm。(3)、本工程的管道接口：采用橡胶圈接口。7. 6钢筋混凝土检查井施工施工时，井底基础应与管道基础同时浇筑，井底基础板为双向受力，采用钢筋笼施工。排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降。依据标准图集及设计要求进行施工。7.1 闭水试验根据规范要求，污水管道必须逐节(两检查井之间的管道为一节)作闭水检验，检验合格后才能进行管道回填。试验按给水排水管道施工及验收规范(GB50268-2008)执行。7.2 沟槽回填施工：污水管道沟槽回填与雨水管道相同。四、施工质量控制1)开槽时，当挖到一定深度要求时，及时按一定要求支护沟槽土体。开槽时，严禁超挖和扰动基底面，槽
