1、专业体脂秤模块开发八电极体脂秤在新时代智能产品的背景下，人们更加注重身体的健康，而作为人体分析设备的一种测体脂秤模块，在时代的背景下孕育而生。作为体脂秤模块的软硬件方案商西城微提供其方案的各类功能开发，比如市场上的新概念智能马桶产品、健身跑步机都可搭载体脂秤模块，来为客户带来更加新颖、智能产品体验。目前我们分享一款由体脂秤模块开发的一款八电极交流测体重脂肪秤模块方案。八电极体脂秤模块一、八电极体脂秤模块软硬件端功能说明：1.ED显不：1、3个超白光LED2、显示数字:188.8.8（两个小数点）3、显示符号:ble、kg指示符4、不显示体脂率（由APP端显示）电源：4.5V的3节干电池开机：压

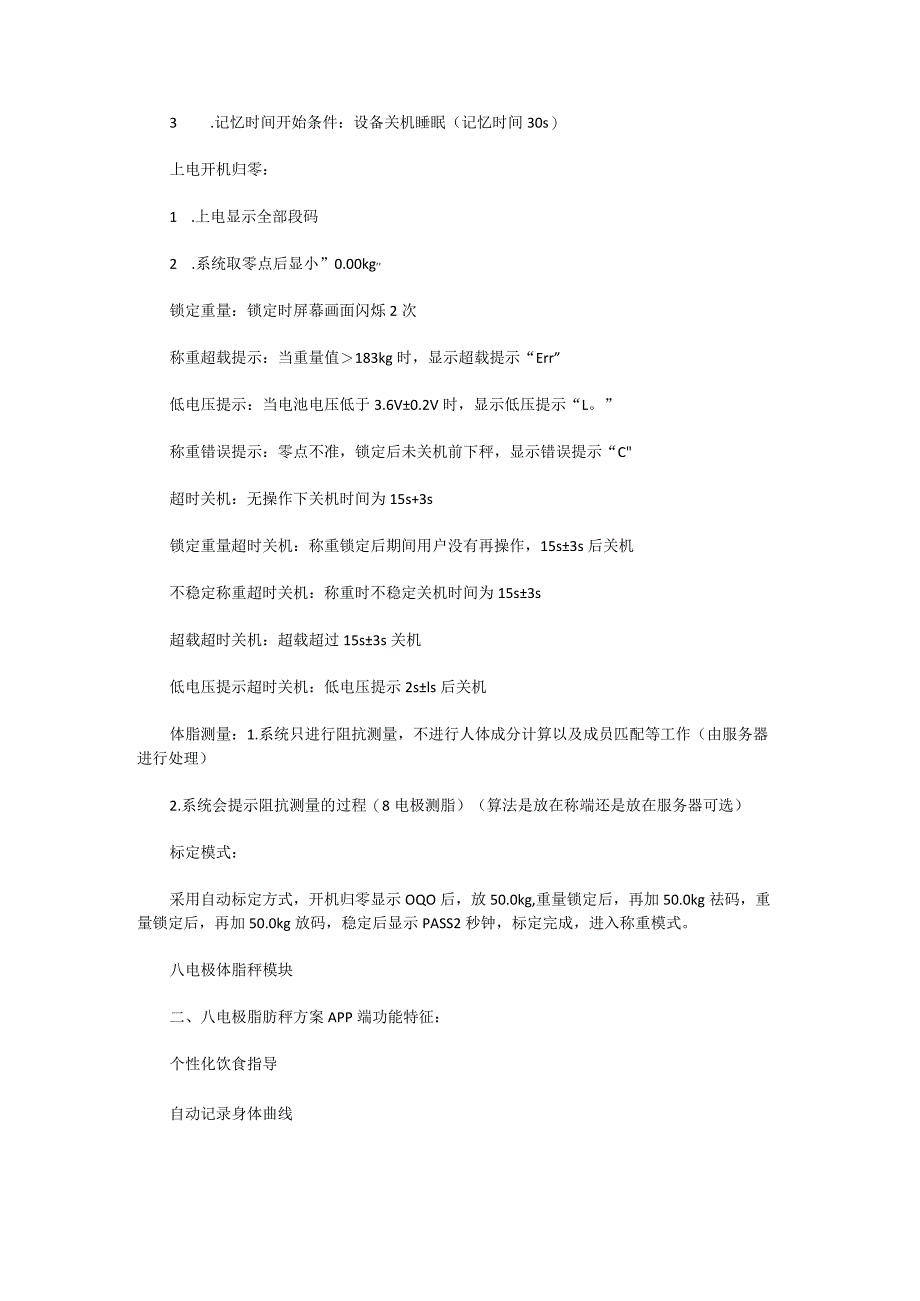

2、力开机，上秤重量达到开机压力值（52kg）开机按键：单位键，无实体按键，称重范围：标称：5-180kg,分度：0.05kg小重量刷零：最小锁定重量5kg,5kg以下重量（稳定值）被刷零；2.5kg=重量5.0kg,重量锁定后显小C刷零；重量=-2.50kg,显不C刷零零点调节范围：系统开机状态下2.5kg自动进行零点调节记忆称重值：1 .如果再次称重，但称重测量值与上次测量值得差值不在03kg范围内，则解锁并重新进入称重功能，2 .称重值26kg时记忆功能有效,3 .记忆时间开始条件：设备关机睡眠（记忆时间30s）上电开机归零：1 .上电显示全部段码2 .系统取零点后显小”0.00kg,锁定重
3、量：锁定时屏幕画面闪烁2次称重超载提示：当重量值183kg时，显示超载提示“Err”低电压提示：当电池电压低于3.6V0.2V时，显示低压提示“L。”称重错误提示：零点不准，锁定后未关机前下秤，显示错误提示“C超时关机：无操作下关机时间为15s+3s锁定重量超时关机：称重锁定后期间用户没有再操作，15s3s后关机不稳定称重超时关机：称重时不稳定关机时间为15s3s超载超时关机：超载超过15s3s关机低电压提示超时关机：低电压提示2sls后关机体脂测量：1.系统只进行阻抗测量，不进行人体成分计算以及成员匹配等工作（由服务器进行处理）2.系统会提示阻抗测量的过程（8电极测脂）（算法是放在称端还是放

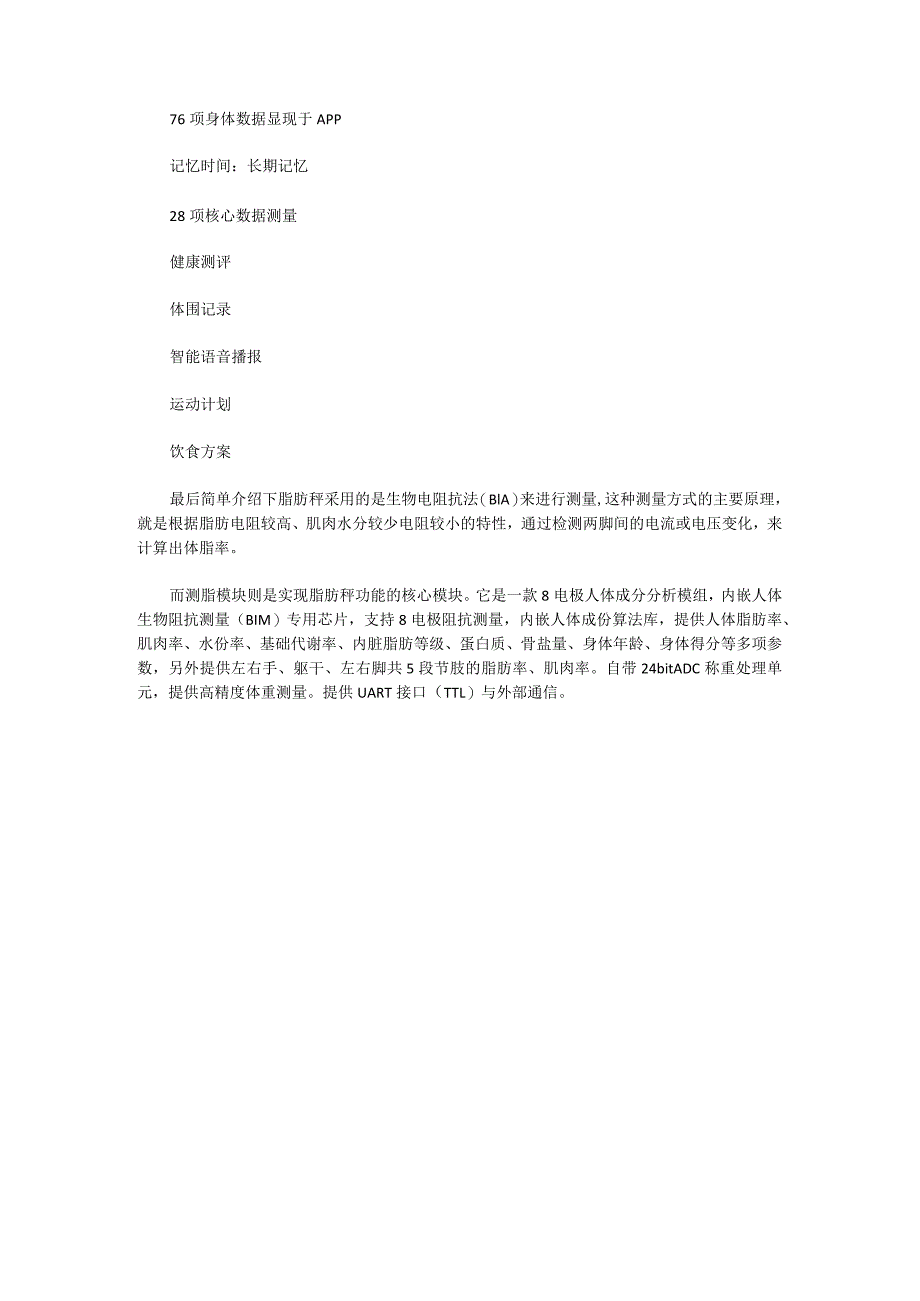

4、在服务器可选）标定模式：采用自动标定方式，开机归零显示OQO后，放50.0kg,重量锁定后，再加50.0kg祛码，重量锁定后，再加50.0kg放码，稳定后显示PASS2秒钟，标定完成，进入称重模式。八电极体脂秤模块二、八电极脂肪秤方案APP端功能特征：个性化饮食指导自动记录身体曲线76项身体数据显现于APP记忆时间：长期记忆28项核心数据测量健康测评体围记录智能语音播报运动计划饮食方案最后简单介绍下脂肪秤采用的是生物电阻抗法（BlA）来进行测量,这种测量方式的主要原理，就是根据脂肪电阻较高、肌肉水分较少电阻较小的特性，通过检测两脚间的电流或电压变化，来计算出体脂率。而测脂模块则是实现脂肪秤功能的核心模块。它是一款8电极人体成分分析模组，内嵌人体生物阻抗测量（BIM）专用芯片，支持8电极阻抗测量，内嵌人体成份算法库，提供人体脂肪率、肌肉率、水份率、基础代谢率、内脏脂肪等级、蛋白质、骨盐量、身体年龄、身体得分等多项参数，另外提供左右手、躯干、左右脚共5段节肢的脂肪率、肌肉率。自带24bitADC称重处理单元，提供高精度体重测量。提供UART接口（TTL）与外部通信。
