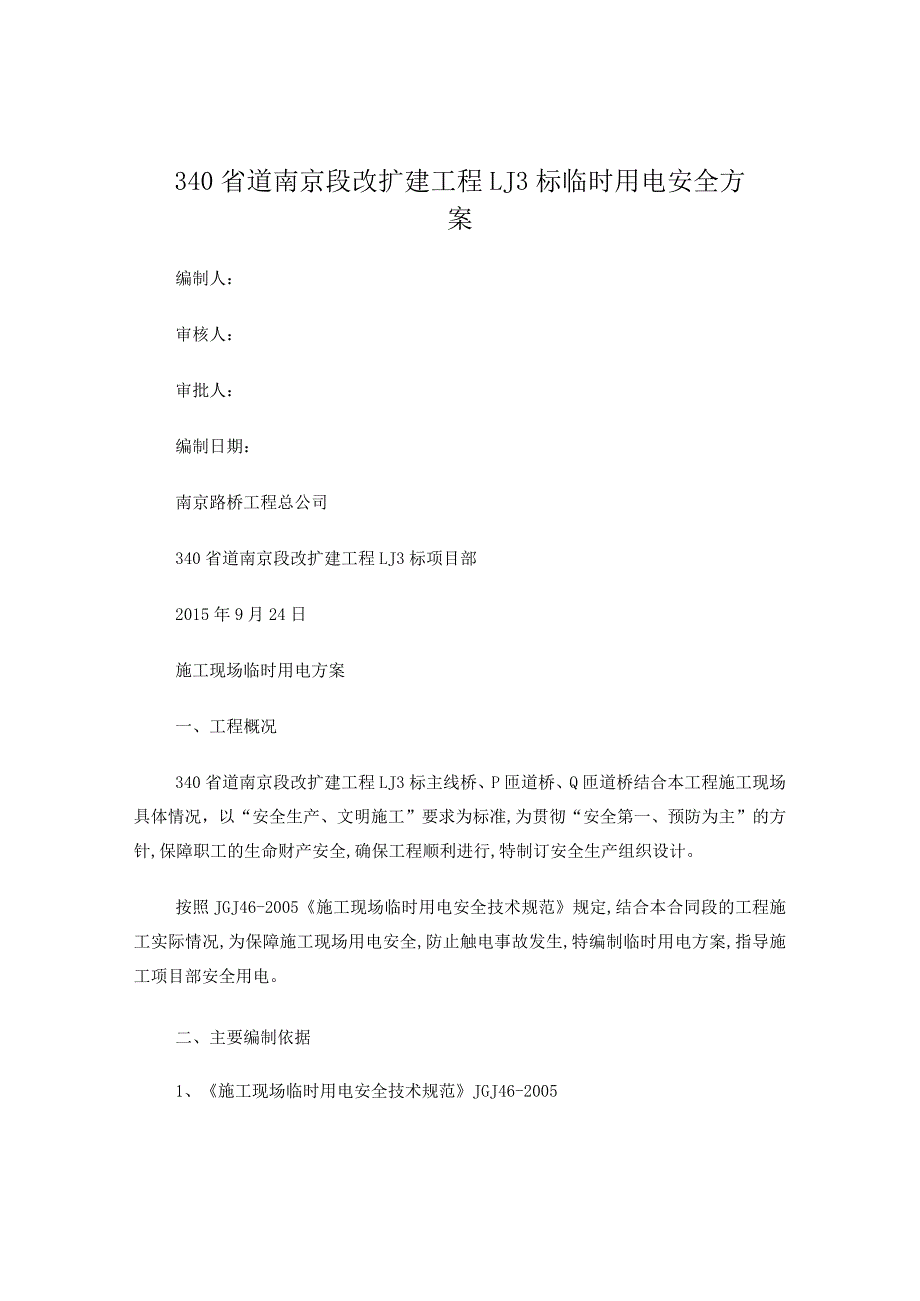

1、340省道南京段改扩建工程LJ3标临时用电安全方案编制人：审核人：审批人：编制日期：南京路桥工程总公司340省道南京段改扩建工程LJ3标项目部2015年9月24日施工现场临时用电方案一、工程概况340省道南京段改扩建工程LJ3标主线桥、P匝道桥、Q匝道桥结合本工程施工现场具体情况，以“安全生产、文明施工”要求为标准,为贯彻“安全第一、预防为主”的方针,保障职工的生命财产安全,确保工程顺利进行,特制订安全生产组织设计。按照JGJ46-2005施工现场临时用电安全技术规范规定,结合本合同段的工程施工实际情况,为保障施工现场用电安全,防止触电事故发生,特编制临时用电方案,指导施工项目部安全用电。二、

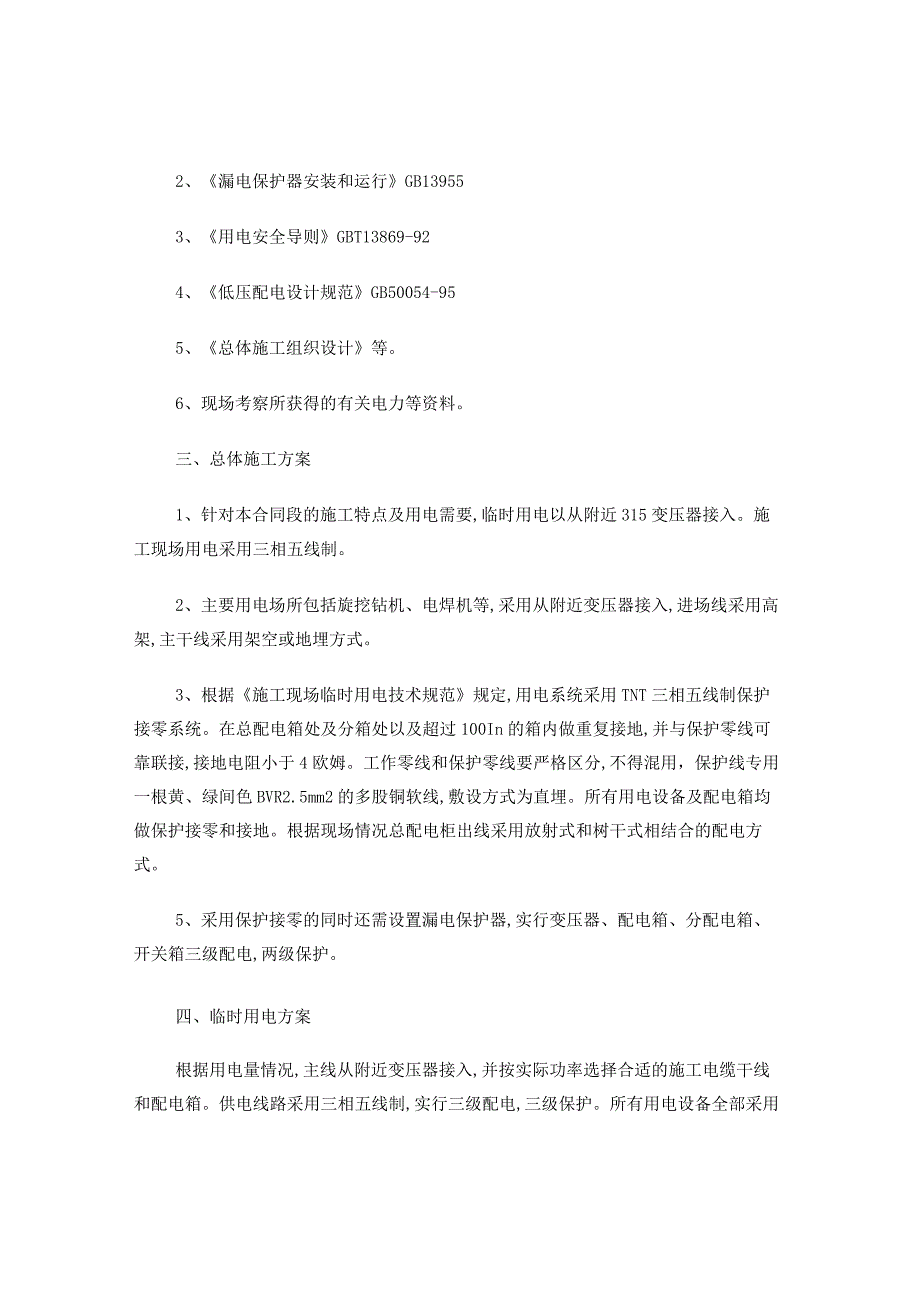

2、主要编制依据1、施工现场临时用电安全技术规范JGJ46-20052、漏电保护器安装和运行GB139553、用电安全导则GBT13869-924、低压配电设计规范GB50054-955、总体施工组织设计等。6、现场考察所获得的有关电力等资料。三、总体施工方案1、针对本合同段的施工特点及用电需要,临时用电以从附近315变压器接入。施工现场用电采用三相五线制。2、主要用电场所包括旋挖钻机、电焊机等,采用从附近变压器接入,进场线采用高架,主干线采用架空或地埋方式。3、根据施工现场临时用电技术规范规定,用电系统采用TNT三相五线制保护接零系统。在总配电箱处及分箱处以及超过100In的箱内做重复接地,并与

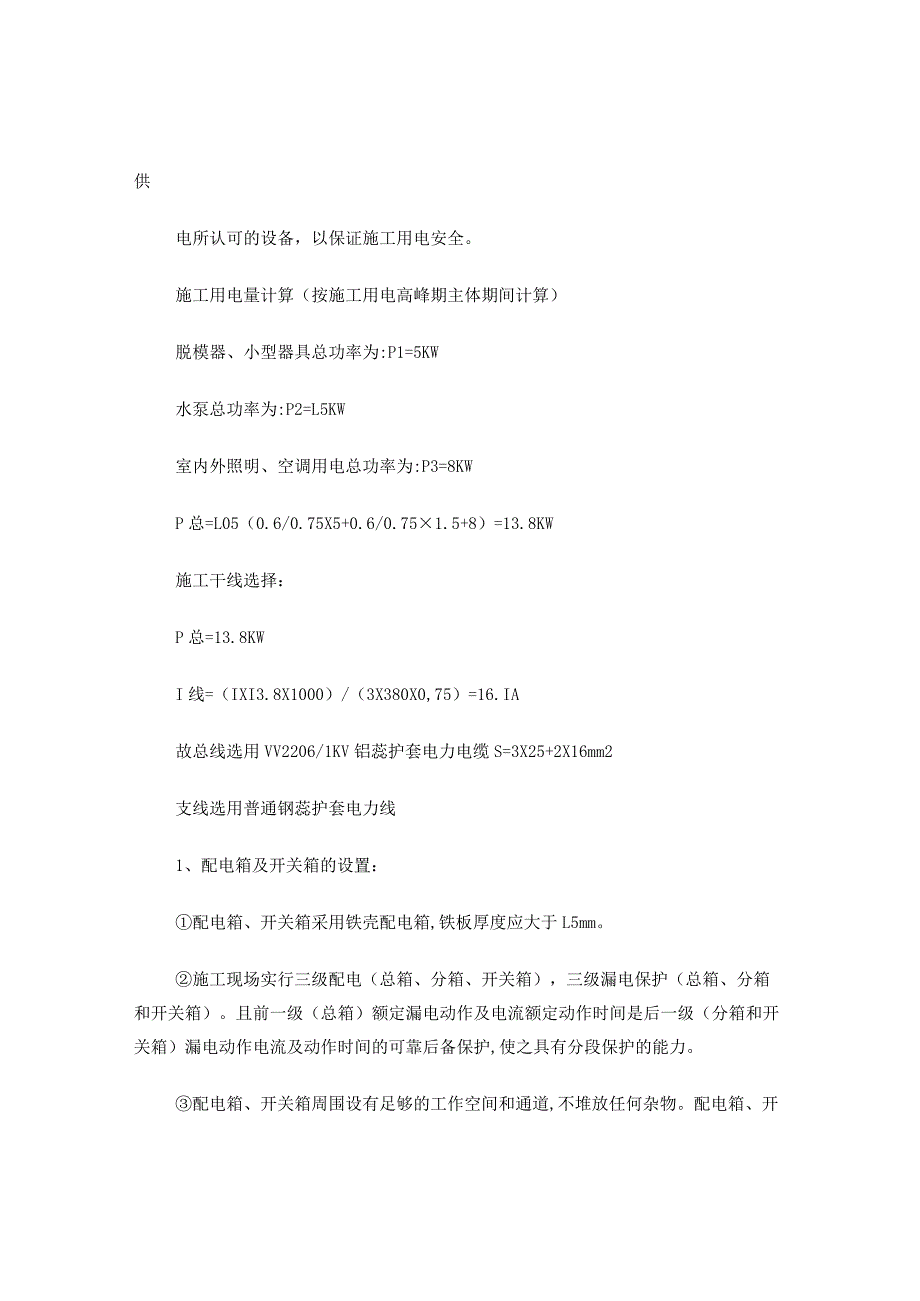

3、保护零线可靠联接,接地电阻小于4欧姆。工作零线和保护零线要严格区分,不得混用，保护线专用一根黄、绿间色BVR2.5mm2的多股铜软线,敷设方式为直埋。所有用电设备及配电箱均做保护接零和接地。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。5、采用保护接零的同时还需设置漏电保护器,实行变压器、配电箱、分配电箱、开关箱三级配电,两级保护。四、临时用电方案根据用电量情况,主线从附近变压器接入,并按实际功率选择合适的施工电缆干线和配电箱。供电线路采用三相五线制,实行三级配电,三级保护。所有用电设备全部采用供电所认可的设备，以保证施工用电安全。施工用电量计算（按施工用电高峰期主体期间计算）脱
4、模器、小型器具总功率为:P1=5KW水泵总功率为:P2=L5KW室内外照明、空调用电总功率为:P3=8KWP总=L05（0.6/0.75X5+0.6/0.751.5+8）=13.8KW施工干线选择：P总=13.8KWI线=（IXI3.8X1000）/（3X380X0,75）=16.IA故总线选用VV2206/1KV铝蕊护套电力电缆S=3X25+2X16mm2支线选用普通钢蕊护套电力线1、配电箱及开关箱的设置：配电箱、开关箱采用铁壳配电箱,铁板厚度应大于L5mm。施工现场实行三级配电（总箱、分箱、开关箱），三级漏电保护（总箱、分箱和开关箱）。且前一级（总箱）额定漏电动作及电流额定动作时间是后一级
5、（分箱和开关箱）漏电动作电流及动作时间的可靠后备保护,使之具有分段保护的能力。配电箱、开关箱周围设有足够的工作空间和通道,不堆放任何杂物。配电箱、开关箱应装设端正牢固。移动式配电箱,开关箱应装设在坚固的支架上。固定式配电箱、开关箱的下底与底面垂直距离大于1.3叫小于1.5m,移动式分配电箱,开关箱的底与地面的垂直距离宜大于0.6叫小于1.5m.o3、电器装置：配电箱开关箱内的电器必须可靠完好,不准使用破损不合格的电器。施工现场所用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置。保护另线除必须在配电室或总配电箱处作重复按地处,还必须在配电线路的中间处和未端处做重复接地。严禁保护
6、零线与工作零线混用；漏电保护器的选择应符合国标GB6829-86漏电电流动作保护器（剩余电流动作保护器）的要求；总开关电器的额定值,动作整定值应与分路开关电器的额定值,动作整定值相适应。开关箱内的漏电保护器其额定漏电动作电流不大于30M额定漏电动作时间应小于0.1S;每台用电设备应有各自专用的开关箱,实行“一机一闸”制严禁用一个开关电器直接控制二台及二台以上用电设备（含插座）。开关箱内的开磁电器必须能在任何情况下都可以使用电设备实行电源隔离；漏电保护器的安装须经技术培训考核合格的电工负责进行安装。漏电保护器技术条件应符合GB6829的规定。并且有国家认证标志其技术额定值应与保护线或设备的技术参
7、数相配合。安装漏电保护器同时安装保护零线。定期分析检查漏电保护器的运行情况,及时更换有故障的漏电保护器,严禁私自拆除漏电保护器强行送电；施工常用的电器装置如闸刀开关、熔断器，自动空气开关,交流接触器,漏电保护器等必须与用电设备相匹配,必须装配好来弧罩、防护盖方可合闸操作；所在配箱、一关箱均应编号,并标明其名称、用途关作出分路标记。导线与导线连接,导线与设备连接,不论使用时间长短都要连接牢靠,严禁使用电机具的电源线勾搭到带电导线或闸刀开关片口；五、电气装置设置要求及措施（一）配电箱设置要求1、每台用电设备均有各自专用的开关箱,开关箱由分配电箱配电,实行“一机一闸一漏一箱”制,严禁一闸多用。2、照
8、明和动力合用一配电箱,但照明与动力分路设置,每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。3、分配电箱与开关箱的距离不得超过30m,开关箱与其控制的用电设备的水平距离不得超过3mo4、配电箱、开关箱应装设在干燥通风及常温的场所,周围应有足够二人同时工作的空间,周围不得堆放任何有碍操作、维修的物品。5、配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为L4m,移动配电箱下皮距地面为1.2m。配电箱体用L5三铁板制作。配电箱、开关箱中导线的进线口设在箱体底面,进出线口处加护套,要求各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。6、配
9、电箱、开关箱内的工作零线,通过接线端子板连接,并与保护零线端子板分设,配电箱的外壳均作保护接零。每台配电箱由DZ型短路器作总控,下设漏电保护器,各设工作零和保护零接线端,完全达到三相五线制要求,每台固定配电箱都有独立的重复接地线与箱内保护零相接,重复接地电阻值都不得大于10欧姆。7、所有电气设备的金属外壳必须与PE线做可靠电气连接,不能一部分接零，一部分接地。(二)室外照明设置要求1、铺灯属于夜间施工现场照明主体,保证夜间作业照明。导线选用相适应的橡套软电缆及12X6+1X4设置专用开关箱,箱体内设置2X60闸刀作电源隔离空气开关C32一台漏电断路器32A,漏电动作电流30mA,动作时间0.1
10、s,箱体下设30A保护零线端子牌,开关箱体与配电箱保护零线铜灯金属支架相连。2、碘鸨灯用竹子支架安装须用特殊照明处,必须固定导线选用21.5mm2的橡套电缆,保护零线与支架连结后与固定专用配电箱保护零线相连,必要时,移动灯具,要彻底隔断灯具电源。(三)电缆敷设要求1、电缆直埋于室外自然地面至少-0.6米,并在电缆上下均匀铺设50mm厚的细砂,然后覆盖砖作保护；通过道路时必须设钢管或硬塑料管埋设，电缆引出地面时,自地面以下200mm至配电箱一段采用阻燃聚氯乙烯塑料防护套防护。2、现场无法地埋的用绝缘材料架设,高度根据现场情况而定,高度不能低于Im03、室内配线3.1室内配线必须使用绝缘导线,采用
11、穿管敷设,距地面高度不小于2.5m。3.2室内配线所用导线截面不小于2.5mm2,铜线截面不小于1.5mm203.3室内灯具不得低于2.4m,如低于2.4m必须使用安全电压。3.4室内各处接头必须用分线盒保护好。（七）接零与防雷1、严格使用三相五线制TNS保护接零系统。变压器低压侧中性点直接接地，在每路专用保护零线PE上做至少三处重复接地,即现场总配电箱、分配电箱及开关箱处做重复接地。接地装置采用50钢管（L=2500三n）垂直打入地下,每处接地体采用两根导体,间距5m,每处接地电阻不大于10o2、重复接地必须和保护零线有可靠连接,严禁与工作零线连接。3、严禁一部分设备保护接地,一部分设备保护接零。设备不带电的金属外壳及配电相的金属箱门和支座必须与保护接零可靠连接。用电设备的不带电金属外壳（包括照明器材手持电动工具的金属外壳）及配电箱金属门、支座必须与保护接零PE线可靠连接,并且有震动的设备连接点不少于两处。4、按照规范做好塔吊及井架的防雷接地。本地区年平均雷暴日为29.4天,所以当塔吊、井架等机械设备高度232米时,按规范装设避雷针。八、安全用电组织措施1、安全用电技术措施
