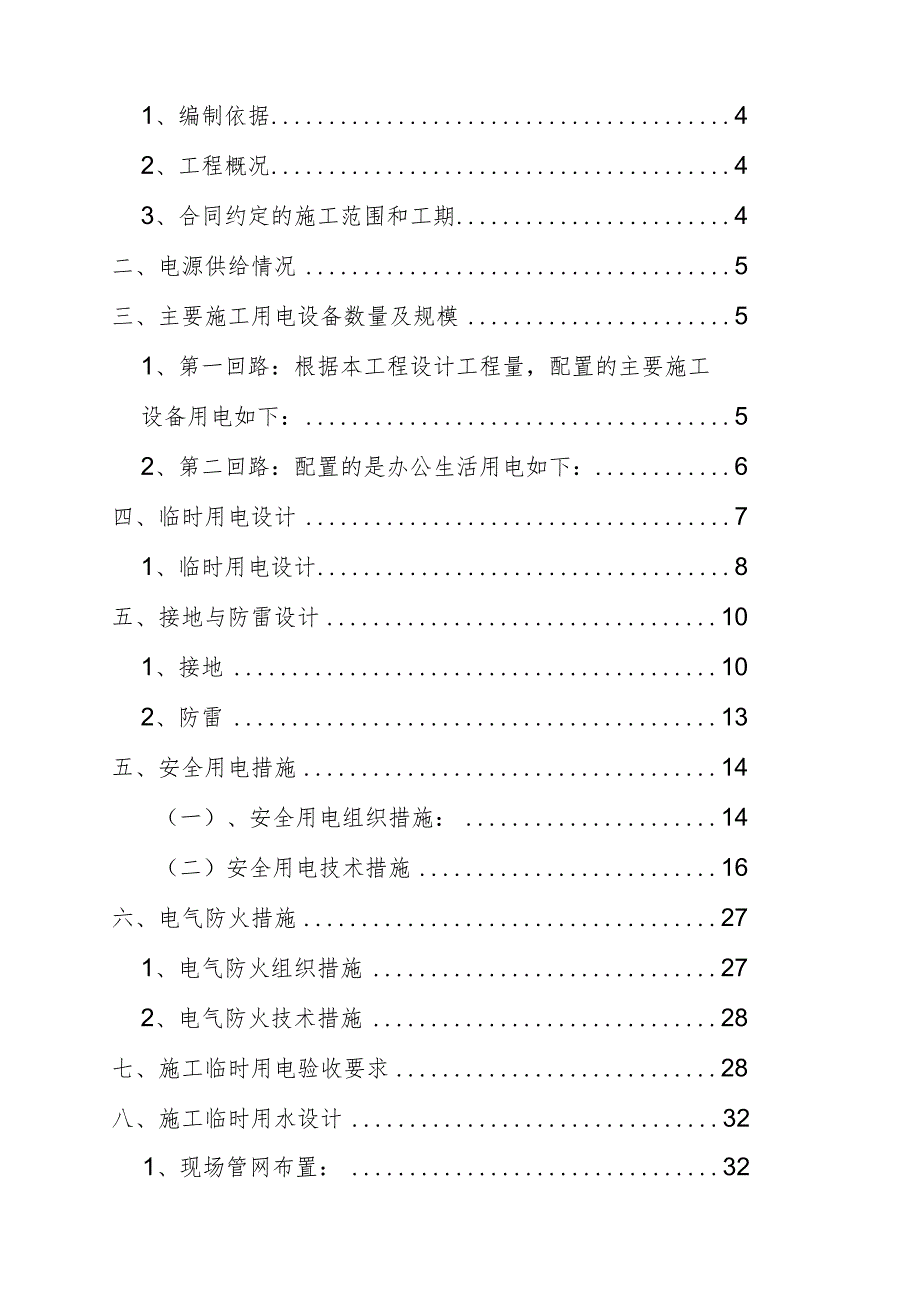

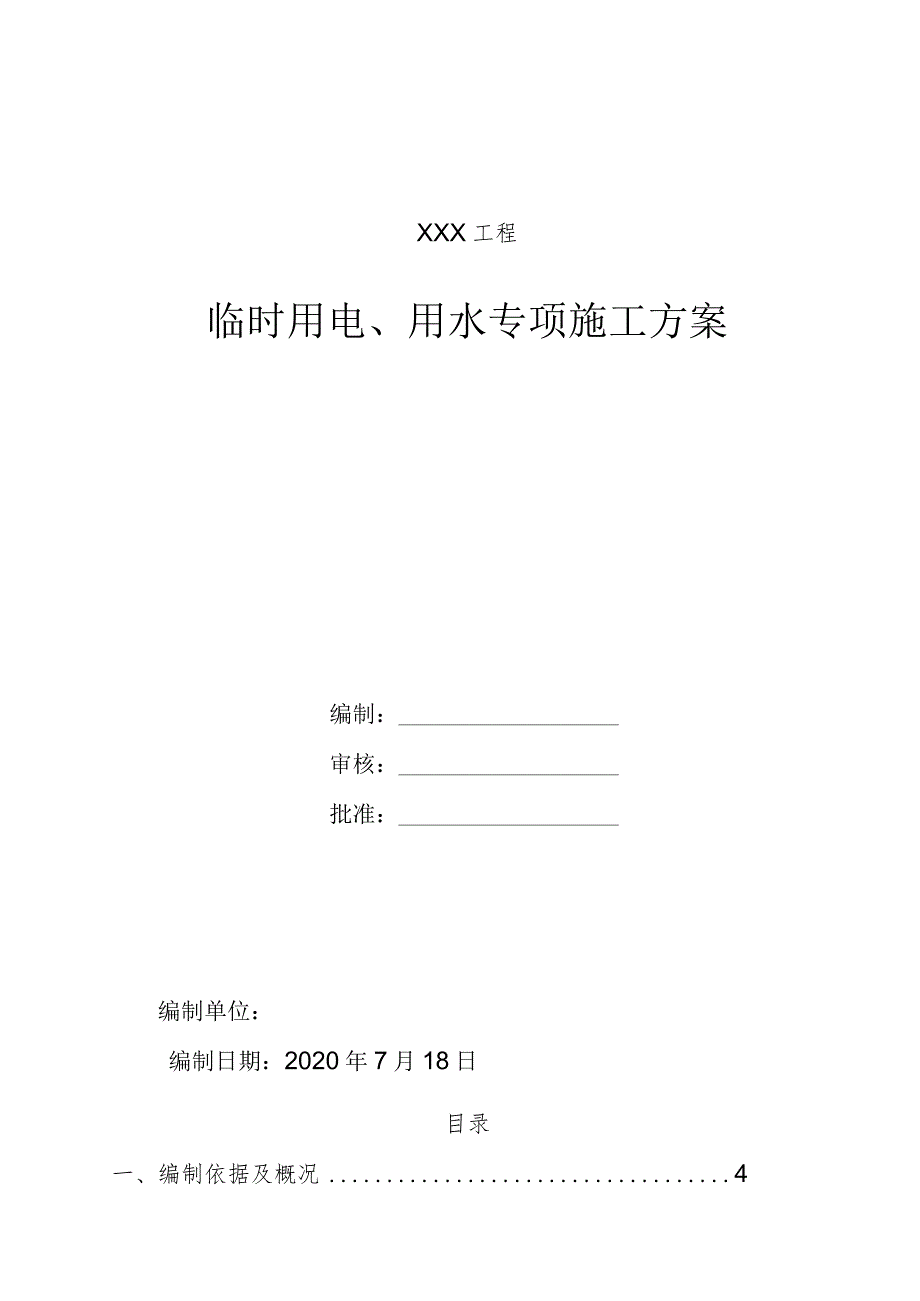

1、XXX工程临时用电、用水专项施工方案编制：审核：批准：编制单位：编制日期：2020年7月18日目录一、编制依据及概况41、编制依据42、工程概况43、合同约定的施工范围和工期4二、电源供给情况5三、主要施工用电设备数量及规模51、第一回路：根据本工程设计工程量，配置的主要施工设备用电如下：52、第二回路：配置的是办公生活用电如下：6四、临时用电设计71、临时用电设计8五、接地与防雷设计101、接地102、防雷13五、安全用电措施14（一）、安全用电组织措施：14（二）安全用电技术措施16六、电气防火措施271、电气防火组织措施272、电气防火技术措施28七、施工临时用电验收要求28八、施工临时

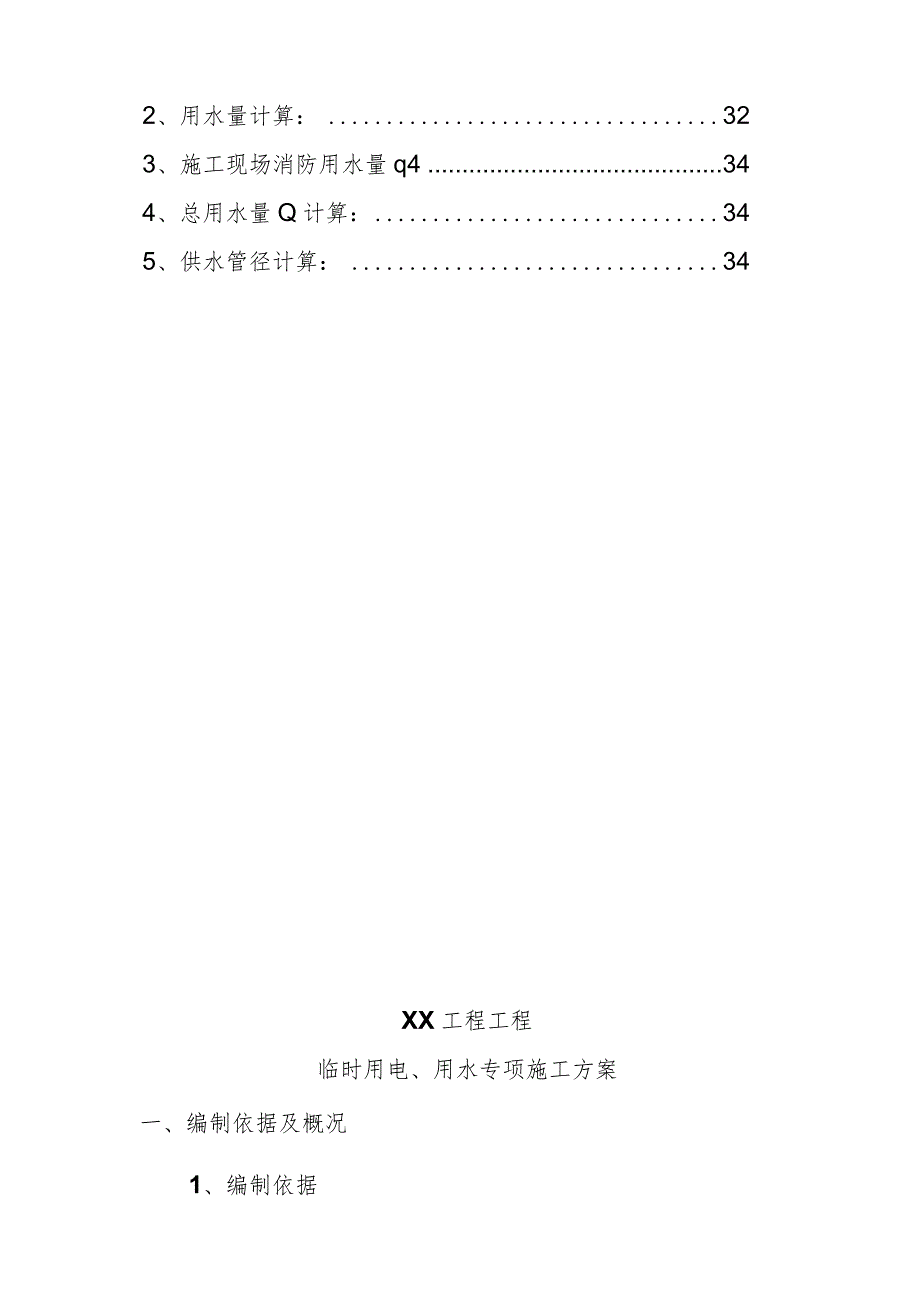

2、用水设计321、现场管网布置：322、用水量计算：323、施工现场消防用水量q4344、总用水量Q计算：345、供水管径计算：34XX工程工程临时用电、用水专项施工方案一、编制依据及概况1、编制依据1)施工现场临时用电安全技术规范(JGJ46-2005);2)建筑施工现场安全检查标准(JGJ59-99);3)建设工程施工现场供用电安全规范(GB50194-93);4)建筑给排水及采暖工程施工质量验收规范(GB50242-2002);5)GBT28001标准及公司安全生产管理制度中的有关规定;6)现场具体情况及相关资料2、工程概况XX工程工程在初期坝2410高程的基础上，采用堆石料下游法加高30
3、m到244Om标高，坝高126m,坝体上、下游坡度均为1:2.0,坝顶宽10m,坝顶长618m,坝体工程量约为654104r113,硅浇筑工程量约700Om3。3、合同约定的施工范围和工期D坝体填筑工程；2)库区防渗工程3)排洪出口改造工程4)工期总日历天数为630日历天，计划开工日期为2020年6月30日；计划竣工日期为2022年3月22日二、电源供给情况施工场区现有电源有建设单位原有的娈压器一座，位于堆土场的东侧，容量为125KVA三、主要施工用电设备数量及规模1、第一回路：根据本工程设计工程量，配置的主要施工设备用电如下：XX工程二期工程施工设备清单序号设备名称数量设备数据总容量备注（台
4、）容量/台相数（相）电压(kw)(kw)(V)1JSIoOO拌合楼111033801102空压机1132338013223m33YT28风钻0风动4轴流风机1333803隧道压入通风排烟5龙门吊卷扬机17.533807.56平板式振动器21.5338037插入式振动器81.53380128木工圆锯24338089钢筋切断机233380610钢筋弯曲机27.533801511电弧焊机425.33380101.212钢筋调直机22.233804.413砂轮切割机31.533804.514手动电动工具60.322201.815小水泵41.53380616大水泵47.533803017施工照明4222
5、20818合计452.42、第二回路：配置的是办公生活用电如下:XX工程二期工程办公及生活用电设备1台式电脑200.35222072笔记本电脑200.0822201.63照明用电800.122208二个项目部80个房间,每个房间IoOW4富士施乐7556工程打印机41222045爱普生4168彩色打印机40.222200.86电热水壶801.522201207蒸饭箱832220248冰箱80.222201.69取暖器70122207010其他充电设备600.00222200.1212车辆冲洗设备40.822203.213合计240.32四、临时用电设计根据施工图纸及施工现场各个施工阶段用电的高
6、峰和机具布置位置及业主提供电源变压器位置，在安全生产情况下，能够经济正常运行，总配电箱、分配电箱位置及设置见附图，线路采用YC橡套电缆做暗管敷设，分配电箱采用YC橡套电缆穿钢管敷设，在实际生产品中靠附近分配电箱取电，施工现场照明采用4个2千瓦和LED灯，全部配电线路采用知名厂家的合格产品，根据仔细运算和比较，现场用电设备见后附图。1、临时用电设计：负荷计算：P=1.051.10（K1P1C0S）P供电设备总需要容量（KVA）P1设备额定功率（KW）COS-电动机平均功率因素KKK2、K3、K4需要系数根据施工现场具体情况，Kl取0.5,C030.7oD第一回路（主要施工设备用电）负荷：1.1*
7、（0.6*452.4/0.7）=426.55Kw变压器选择考虑到设备不是同时使用时的系数为0.85,则实际总用电量为P=426.550.85=362.571KW,根据电力工程设计手册，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85%左右；即362.57KW70.85=426.55KVA;故施工现场需配置1台500KVA变压器供电才能满足施工要求。导线截面选择按导线的允许电流，三相四线制低压线路上的电流可以按照I=S3U=426.55L732*0.38=648A变压器至配电箱出线电缆，选择YJV-0.6lkV-l*300单芯电缆（载流量720A）。配电箱出线分支线（若
8、按2回考虑），选择YJLV-0.6lkV-4*185四芯电缆（载流量340A）。配电箱出线分支线（若按3回考虑），选择YJLV-0.6lkV-4*120四芯电缆（载流量250A）。2）第二回路（办公及生活用电设备）负荷：1.1*（0.6*240.32/0.7）=226.59KW变压器选择根裾该地区的气侯情况，考虑办公与生活多数都为同时使用，使用时的系数取0.95,则实际总用电量为P=226.59X0.95=215.6KVA,根据电力工程设计手册，变压器容量应根据计算负荷选择，对平稳负荷供电的单台变压器，负荷率一般取85%左右，即215.6KW0.85=253.6IVA;故办公与生活区需配置1台
9、250KVA变压器供电才能满足施工要求。故原有堆土场西侧排洪渠侧的125KVA变压器不能满足要求，需要重新配置一台250KVA变压器才能满足办公及生活区的需要。导线截面选择:计算电流：（I=S3U=2261.732*0.38=343A）变压器至配电箱出线电缆，选择YJLV-0.6/1kV-4*l85四芯电缆（载流量340A）。配电箱出线分支线（按2回考虑），选择YJLV-0.6lkV-4*70四芯电缆（载流量180A）o五、接地与防雷设计1、接地1）本工地采用TNS接零保护系统。根据要求保护零线必须在配电室（或总配电箱）、配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接，结合
10、现场情况在钢筋棚配电箱、混凝土泵站配电箱、施工现场配电箱及配电箱处设重复接地装置。2）用电设备的保护地线或保护零线作并联接地，严禁串联接地或接零。3）保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。保护接地线可利用金属构件、钢筋混凝土构件的钢筋等自然接地体。4）接地体采用长2.5m的N50505的镀锌角钢，打入地下,其顶面离地0.8m,每组打两根，用404的镀锌扁钢将两根接地体连接起来；接地线采用多股铜线，线径不小于相应配电箱输入保护零线的截面积。5）接地装置安装完毕，要进行接地电阻值的测量，要求保护零线（PE线）每一重复接地装置的接地电阻值应不大于10o图6.1三相五
11、线制供电TN-S系统图（漏电保护器使用接线方法示意）6）严禁将单独敷设的工作零线（N线）再做重复接地。7）保护零线（PE线）应单独敷设，重复接地线必须与保护零线（PE线）相连接，严禁与N线相连接。8）电气设备的金属外壳必须与专用保护零线（PE线）连接。专用保护零线（简称保护零线）应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。9）施工现场的临时用电电力系统严禁利用大地作相线或零线。10）保护零线（PE线）不得装设开关或熔断器，严禁通过工作电流，且严禁断线。11）保护零线架空敷设的间距大于12m时，保护零线必须选择不小于Iomm2的绝缘铜线或不小于16mm2的绝缘铝线。与电气设备
12、相连接的保护零线应为截面不小于2.5mm?的绝缘多股铜线。手持式电动工具的pE结应为截面不小于1.5mm2的绝缘多股铜线。12)PE线所用材质与相线，工作零线(N线)相同时，其最小截面应符合表5规定：表5PE线截面与相线截面的关系序号相线芯线截面S(mm)PE线最小截面(mm?)1S16S21635s/213)正常情况时，下列电气设备不带电的外露导电部分,应做保护接零：电机、变压器、电器、照明器具、手持电动工具的金属外壳；电气设备传动装置的金属部件；配电屏与控制屏的金属框架；室内、外配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；电力线路的金属保护管、敷线的钢索、起重机底座、轨道、金
13、属操作平台等；14)正常情况时，下列电气设备不带电的外露导电部分,可不作保护接零：在木质、沥青等不良导电地坪的干燥房间内，交流电压38OV及以下的电气装置金属外壳（当维修人员可能同时触及电气设备金属外壳和接地金属物件时除外）；安装在配电屏、控制屏金属框架上和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、继电器和其它电器的金属外壳。15）每一接地装置的接地线应采用二根以上导体，在不同点与接地装置做电气连接。不得用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或圆钢，不宜采用螺纹钢材。16）电气设备应采用专用芯线作保护接零，此芯线严禁通过工作电流。17）手持式用电设备的保护零线，应在绝缘良好的多股铜线橡皮电缆内，其截面不得小于15mm2018）施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。2、防雷D机械设备上的避雷针（接闪器）长度应为12m。2）做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。施工现场的电
