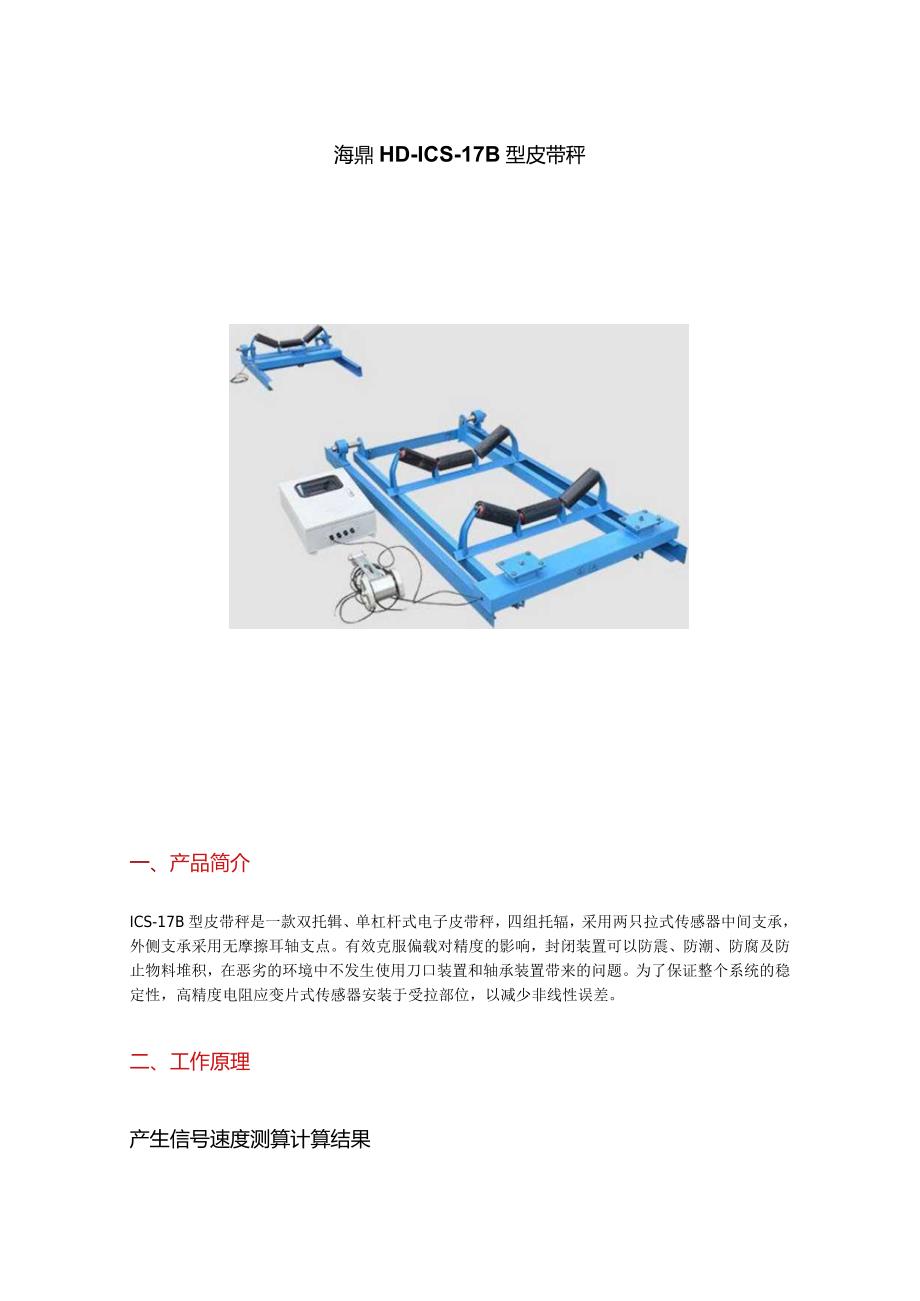

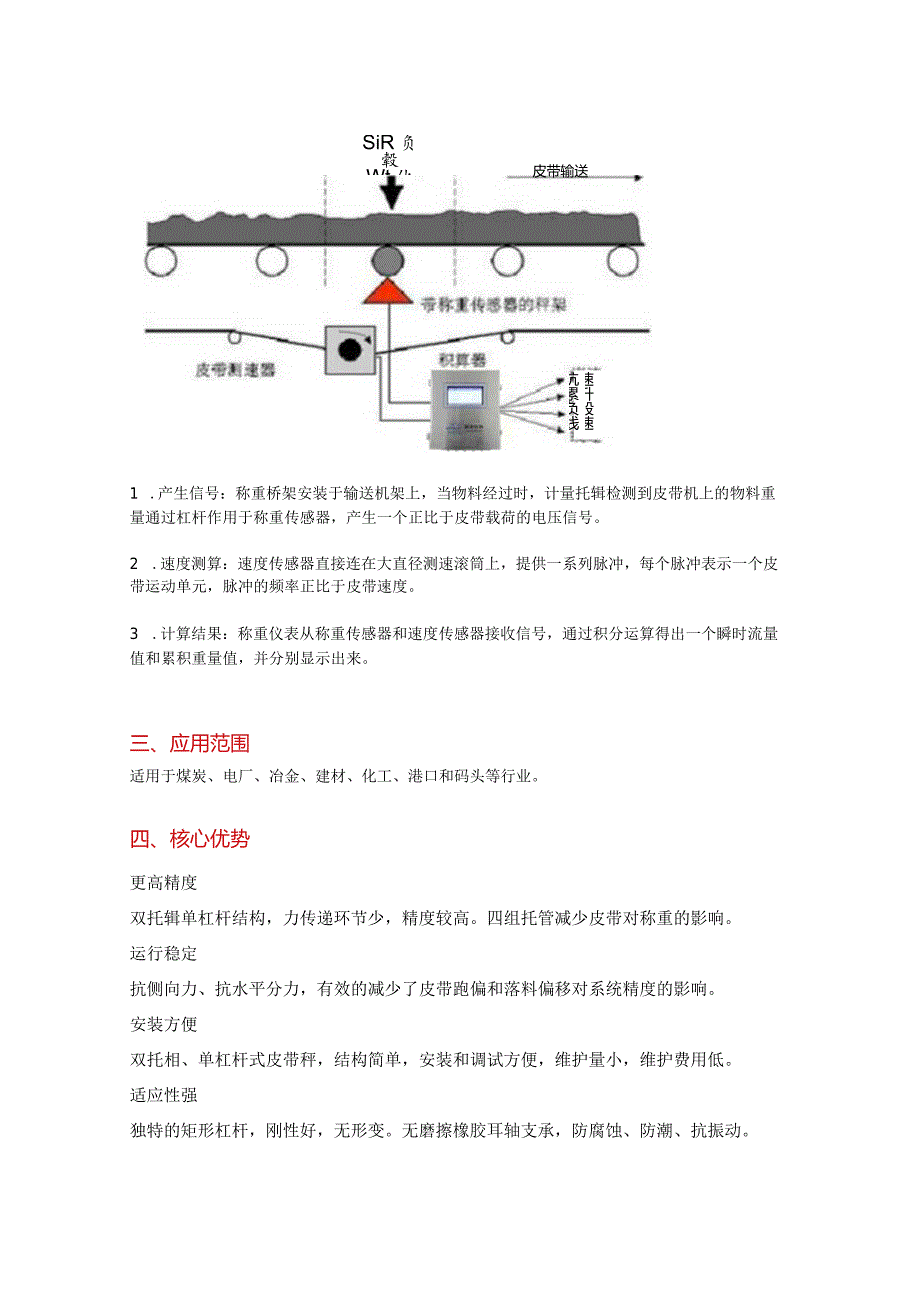

1、海鼎HD-ICS-17B型皮带秤一、产品简介ICS-17B型皮带秤是一款双托辑、单杠杆式电子皮带秤，四组托辐，采用两只拉式传感器中间支承，外侧支承采用无摩擦耳轴支点。有效克服偏载对精度的影响，封闭装置可以防震、防潮、防腐及防止物料堆积，在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。二、工作原理产生信号速度测算计算结果SiR负毂Wt伙亦）皮带输送速升般速沆累负线1 .产生信号：称重桥架安装于输送机架上，当物料经过时，计量托辑检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号

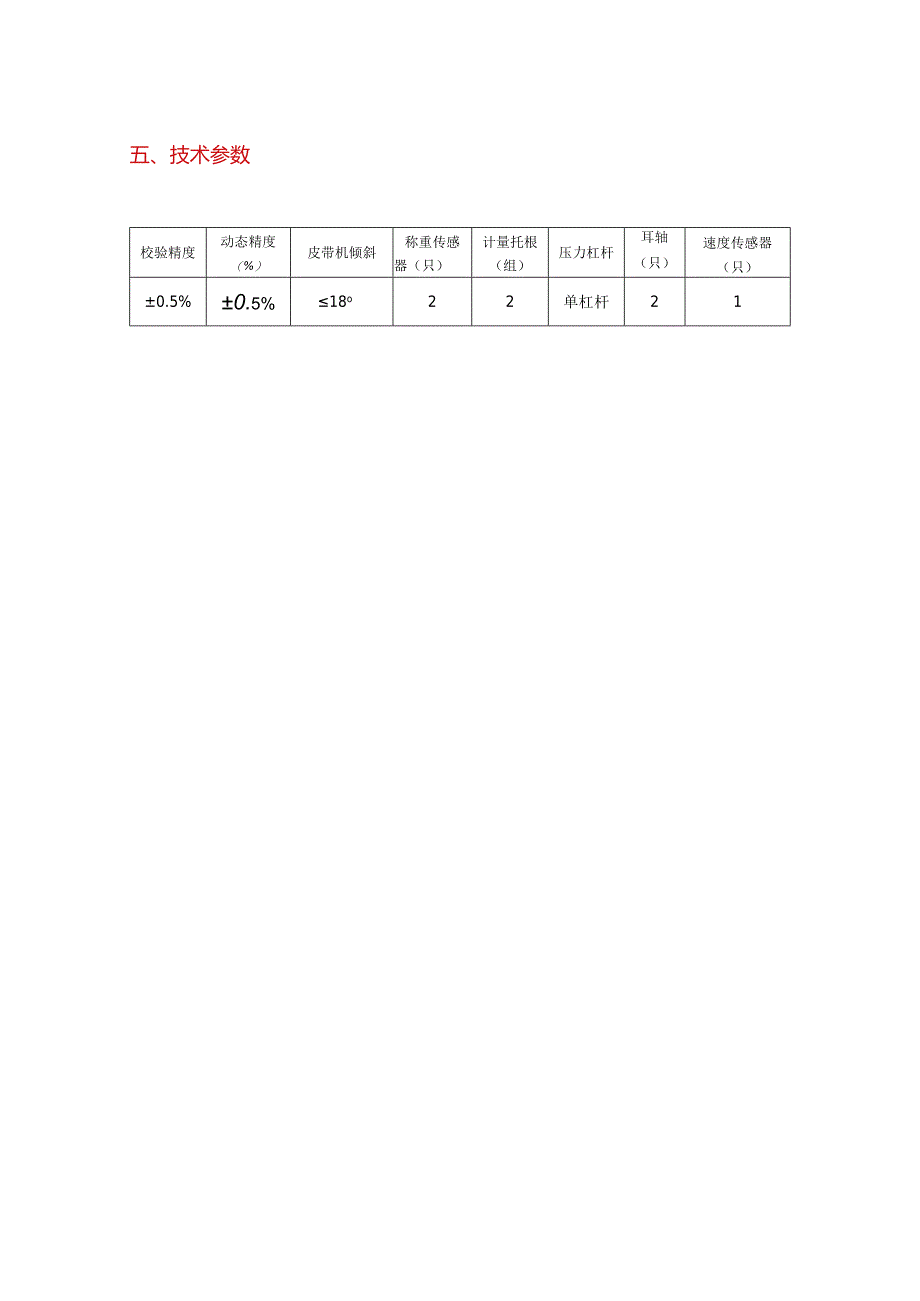

2、。2 .速度测算：速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。3 .计算结果：称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。三、应用范围适用于煤炭、电厂、冶金、建材、化工、港口和码头等行业。四、核心优势更高精度双托辑单杠杆结构，力传递环节少，精度较高。四组托管减少皮带对称重的影响。运行稳定抗侧向力、抗水平分力，有效的减少了皮带跑偏和落料偏移对系统精度的影响。安装方便双托相、单杠杆式皮带秤，结构简单，安装和调试方便，维护量小，维护费用低。适应性强独特的矩形杠杆，刚性好，无形变。无磨擦橡胶耳轴支承，防腐蚀、防潮、抗振动。五、技术参数校验精度动态精度（%）皮带机倾斜称重传感器（只）计量托根（组）压力杠杆耳轴（只）速度传感器（只）0.5%0.5%18o22单杠杆21
