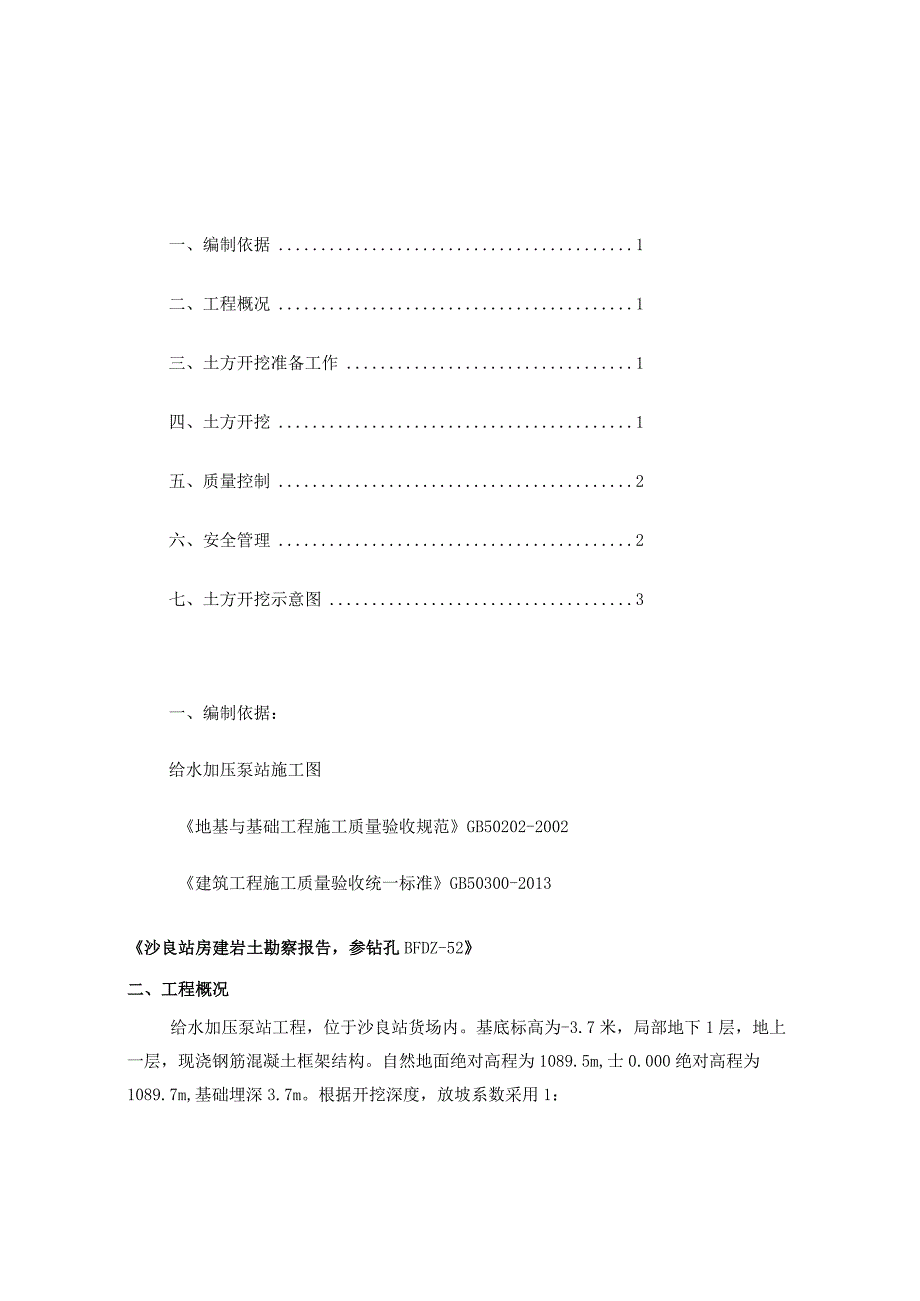

1、一、编制依据1二、工程概况1三、土方开挖准备工作1四、土方开挖1五、质量控制2六、安全管理2七、土方开挖示意图3一、编制依据：给水加压泵站施工图地基与基础工程施工质量验收规范GB50202-2002建筑工程施工质量验收统一标准GB50300-2013沙良站房建岩土勘察报告，参钻孔BFDZ-52二、工程概况给水加压泵站工程，位于沙良站货场内。基底标高为-3.7米，局部地下1层，地上一层，现浇钢筋混凝土框架结构。自然地面绝对高程为1089.5m,士0.000绝对高程为1089.7m,基础埋深3.7m。根据开挖深度，放坡系数采用1：1.25, 开挖尺寸：上口尺寸：41.5X22.4米，下口尺寸为：2

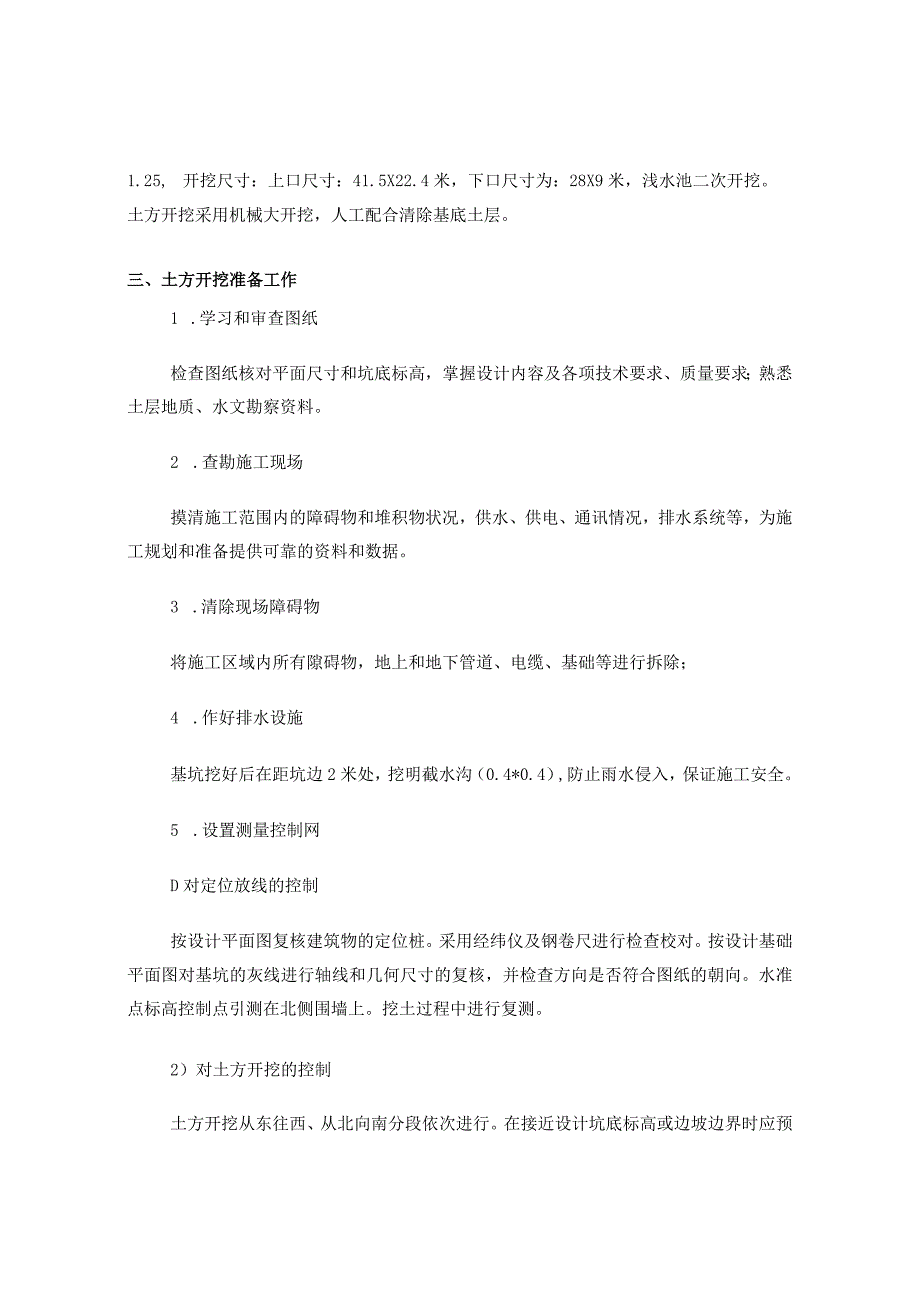

2、8X9米，浅水池二次开挖。土方开挖采用机械大开挖，人工配合清除基底土层。三、土方开挖准备工作1 .学习和审查图纸检查图纸核对平面尺寸和坑底标高，掌握设计内容及各项技术要求、质量要求；熟悉土层地质、水文勘察资料。2 .查勘施工现场摸清施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，排水系统等，为施工规划和准备提供可靠的资料和数据。3 .清除现场障碍物将施工区域内所有隙碍物，地上和地下管道、电缆、基础等进行拆除；4 .作好排水设施基坑挖好后在距坑边2米处，挖明截水沟（0.4*0.4）,防止雨水侵入，保证施工安全。5 .设置测量控制网D对定位放线的控制按设计平面图复核建筑物的定位桩。采用经纬仪

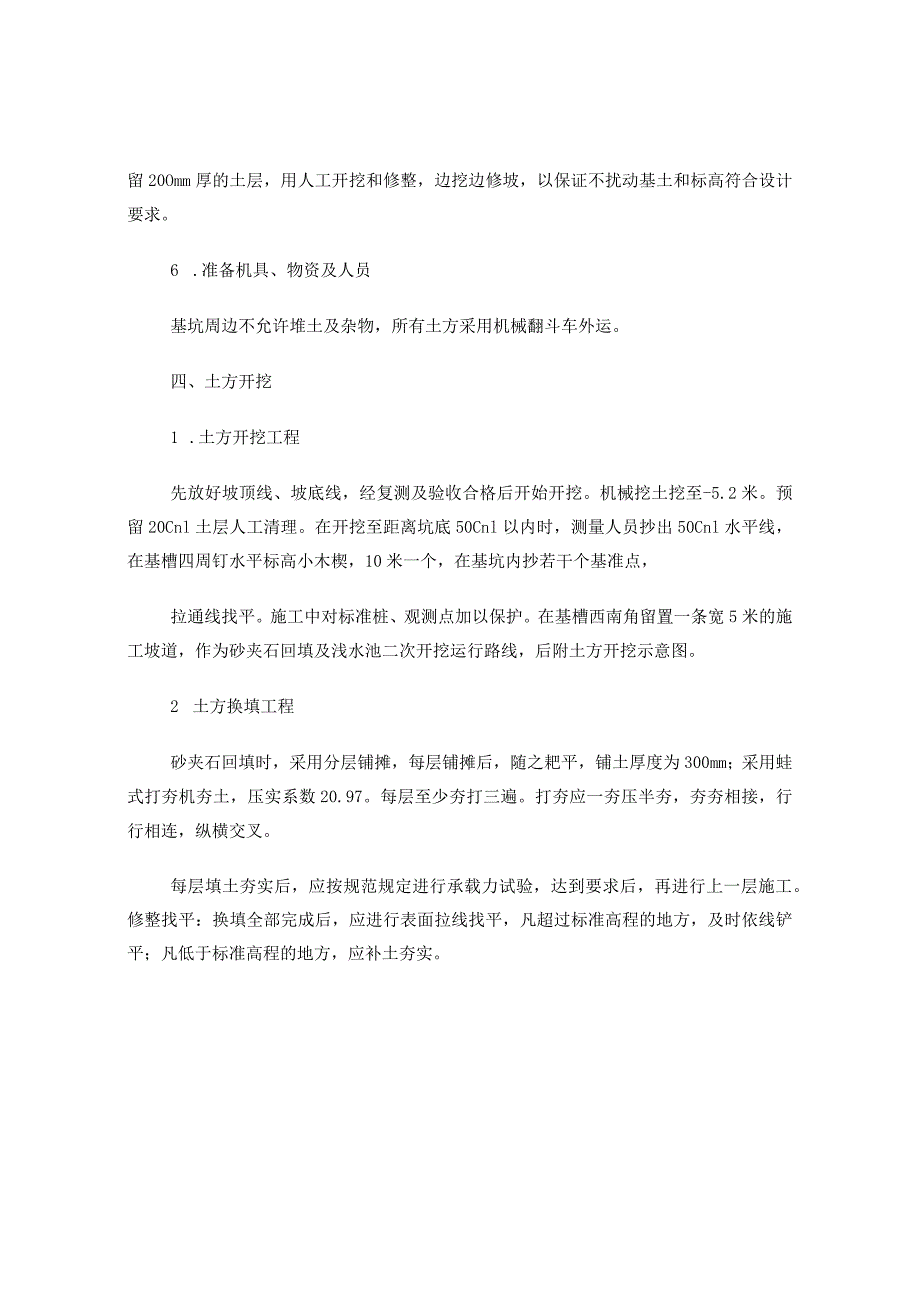

3、及钢卷尺进行检查校对。按设计基础平面图对基坑的灰线进行轴线和几何尺寸的复核，并检查方向是否符合图纸的朝向。水准点标高控制点引测在北侧围墙上。挖土过程中进行复测。2）对土方开挖的控制土方开挖从东往西、从北向南分段依次进行。在接近设计坑底标高或边坡边界时应预留20Omm厚的土层，用人工开挖和修整，边挖边修坡，以保证不扰动基土和标高符合设计要求。6 .准备机具、物资及人员基坑周边不允许堆土及杂物，所有土方采用机械翻斗车外运。四、土方开挖1 .土方开挖工程先放好坡顶线、坡底线，经复测及验收合格后开始开挖。机械挖土挖至-5.2米。预留20Cnl土层人工清理。在开挖至距离坑底50Cnl以内时，测量人员抄出
4、50Cnl水平线，在基槽四周钉水平标高小木楔，10米一个，在基坑内抄若干个基准点，拉通线找平。施工中对标准桩、观测点加以保护。在基槽西南角留置一条宽5米的施工坡道，作为砂夹石回填及浅水池二次开挖运行路线，后附土方开挖示意图。2 土方换填工程砂夹石回填时，采用分层铺摊，每层铺摊后，随之耙平，铺土厚度为300mm；采用蛙式打夯机夯土，压实系数20.97。每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。每层填土夯实后，应按规范规定进行承载力试验，达到要求后，再进行上一层施工。修整找平：换填全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补
5、土夯实。五.质量控制1、土方开挖工程质量验收标准土方开挖工程质量检验标准(mm)项序项目允许偏差或允许值检验方法柱基、基坑、基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标局503050-50一50水准仪2长度、宽度+200+300+500+100一经纬仪、用钢尺量50-100-1503边坡设计要求观察或用坡度尺检杳一般项目1表面平度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析2、土方回填工程质量验收标准项序检查项目允许偏差或允许值(mm)检查方法柱基、基坑、基槽挖方场地平整管内地(路)面基层人工机械主控项1标高-503050-50-50水准仪检查目2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪6、安全管理及文明施工在距基坑边Irn周围用直径为48钢管设置两道防护栏杆，设置密目网。立杆间距4m,高出自然地坪1.2m,埋深不小于O.5m。基坑施工期间设警示牌，夜间加设红色灯标志。七、土方开挖示意图：1.4150。,-=IA1089.7Puucr砂夹石换填1084.3L水明沟400*48Vr
