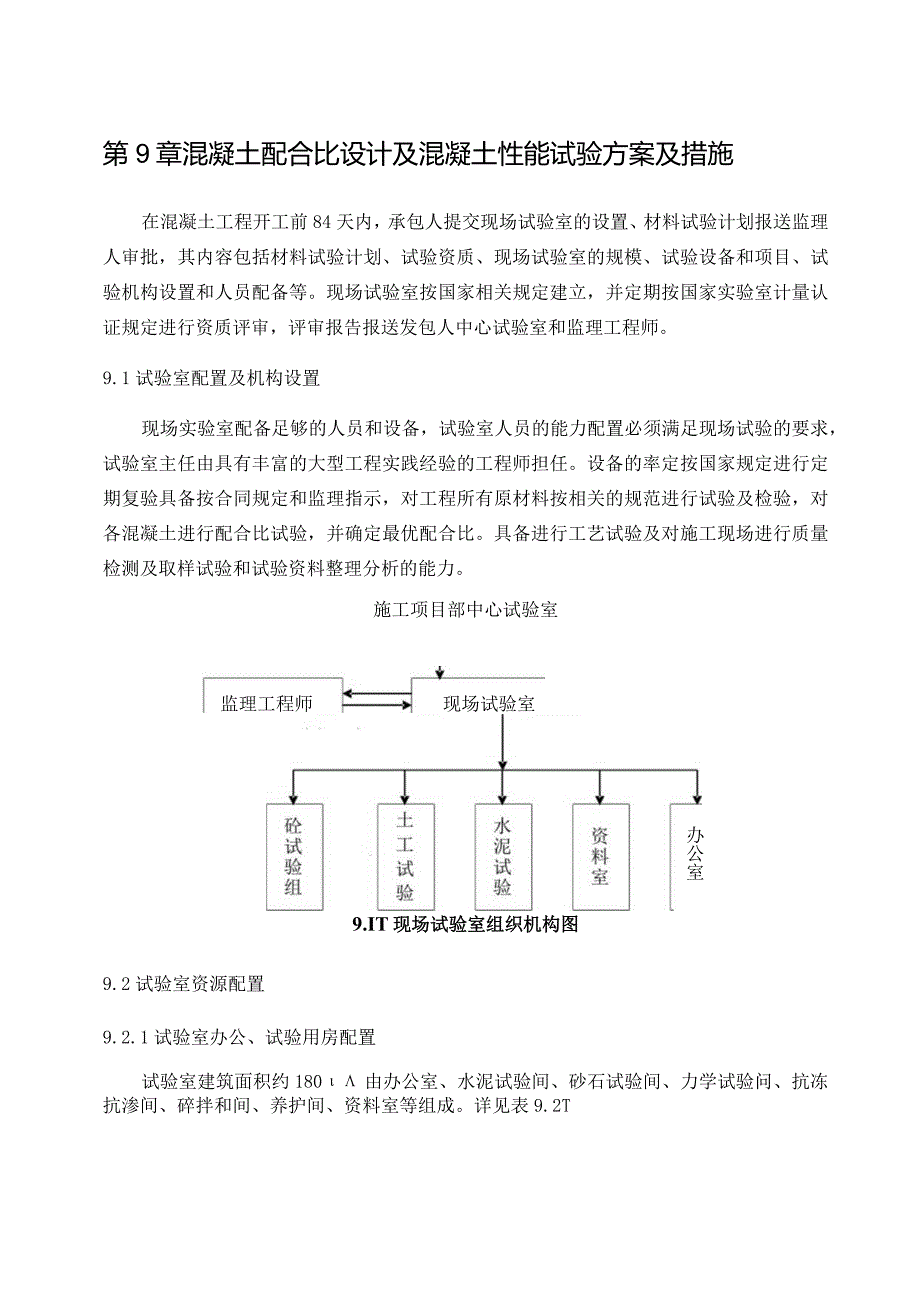

1、第9章混凝土配合比设计及混凝土性能试验方案及措施在混凝土工程开工前84天内，承包人提交现场试验室的设置、材料试验计划报送监理人审批，其内容包括材料试验计划、试验资质、现场试验室的规模、试验设备和项目、试验机构设置和人员配备等。现场试验室按国家相关规定建立，并定期按国家实验室计量认证规定进行资质评审，评审报告报送发包人中心试验室和监理工程师。9.1试验室配置及机构设置现场实验室配备足够的人员和设备，试验室人员的能力配置必须满足现场试验的要求，试验室主任由具有丰富的大型工程实践经验的工程师担任。设备的率定按国家规定进行定期复验具备按合同规定和监理指示，对工程所有原材料按相关的规范进行试验及检验，对
2、各混凝土进行配合比试验，并确定最优配合比。具备进行工艺试验及对施工现场进行质量检测及取样试验和试验资料整理分析的能力。施工项目部中心试验室监理工程师现场试验室办公室9.IT现场试验室组织机构图9.2试验室资源配置9.2.1试验室办公、试验用房配置试验室建筑面积约180由办公室、水泥试验间、砂石试验间、力学试验问、抗冻抗渗间、碎拌和间、养护间、资料室等组成。详见表9.2T序号项目单位数量环境条件备注1办公室m220/2资料室m220/3水泥试验间2m20温、湿度满足试验要求4砂石试验间m220温、湿度满足试验要求5力学试验间m220温、湿度满足试验要求6碎抗冻、抗渗间m220温、湿度满足试验要求
3、7养护间m230温、湿度满足试验要求8碎拌合、成型试验间2m30温、湿度满足试验要求合计2m180试验室设置面积一览表表 9. 2-19.2.2.仪器设备及器具配置试验室的设备及器具配置以满足本标试验内容要求为原则。配置见表9.2-2表9.2-2试验室主要设备及器具配置表序号名称型号、规格单位数量备注1摇筛机300mm台12天平500g台13标准砂筛0.08-10mm.套14石子筛2.580mm套15烘箱101A-2台16压碎指标测定仪/套17压力机（数显）2000kN台18天平1000g台19分析天平（电子）200g0.Img台110浸水天平（吊篮）5kg台111台秤（电子）TGT-100台
4、112针片状规准仪标准台113锯石机GB-600（自动）台114磨平机HMP-150台115容量瓶500mL个416烧杯500mL个417标准漏斗/个118化学试剂/瓶1019放大镜、钢针5倍套120三脚网篮/个221砂子饱和面干试摸/套122混凝土抗折夹具150台123负压筛仪FSY-150B台124水泥净浆搅拌机SJ-160台125标准稠度凝结时间测定仪ISO台126雷氏夹及沸煮箱FZ-31A套127李氏比重瓶250mL个428水泥胶砂搅拌机JJ-5台129跳桌电动台130水泥胶砂振动台ZS-15台131水泥标养箱42B台132水泥电动抗折机KZJ-600台133压力机200-300KN台
5、134高温炉中型台135砂浆稠度仪SL-145台136坍落度测定仪标准套237混凝土搅拌机LHJW-60台138混凝土振动台IM台139标养室恒温恒湿设备BYS-H（含空调）套140水泥室用空调1.5匹台141混凝土抗渗仪HS-40台142抗冻试验机（快冻）DR-2台143碎贯入阻力仪GZ-120台144动弹模量测定仪TD-IOW台145回弹仪（含钢占）数显2-5000cn套146碎含气量测定仪直读式台147混凝土压力泌水仪SY-2台148容重筒1-80L套149带塞容量筒250ml个650各种试模各规格个2051混凝土取芯机200mm.套152万能材料试验机100OkN台153锚杆拉拔仪M-
6、40套154水泥抗压夹具4040mm个155虹吸筒/个156气泵YX-I台157粉煤灰试验装置套158必要的土工设备套19.3 本工程配合比设计及试验检测主要采用规程规范水工混凝土配合比设计规程DL/T5330-2005水工混凝土砂石骨料试验规程DL/T5151-2001水工混凝土试验规程DL/T5150-2001水工混凝土外加剂技术规程DL/T5100-1999水工混凝建筑物抗冲磨防空蚀混凝土技术规程DL/T5207-2005水工混凝土硅粉品质标准暂时规定1992.3水工混凝土施工规范DL/T5144-2001钢纤维混凝土结构设计与施工规程CECS38:1992低热微膨胀水泥GB2938-2
7、008通用硅酸盐水泥GB175-2007混凝土拌合用水标准JGJ63-2006水工建筑物抗冰冻设计规范DL/T5082-1998水工混凝土掺用粉煤灰技术规范DL/T5055-2007水电水利工程锚喷支护施工规范DL/5181-2003水工混凝土水质分析试验规程DL/T5152-2001水下不分散混凝土试验规程DL/T5117-2000钢筋焊接接头试验方法标准JGJ/T27-2001钢筋焊接及验收规程JGJ18-2003钢筋混凝土用钢GB1499.2-2007钢筋混凝土用钢GB1499.1-2008钢纤维混凝土JGJ/T3064-1999水利水电工程混凝土防渗墙施工规范DL/T5199-2004
8、预应力混凝土用钢丝GB/T5223-2002混凝土结构工程施工及验收规范GB50204-2002；混凝土质量控制标准GB50164-92；混凝土强度检验评定标准GBJ107-87；公路土工试验规程JTGE40-2007；土工试验规程SL237-1999；各专项施工技术涉及的其它引用现行最新的标准和规程规范9.4 混凝土配合比设计及混凝土性能、原材料的试验9.4.1混凝土配合比设计原则混凝土配合比的设计根据各种不同类型结构物的混凝土配合比必须通过试验选定，其试验方法应遵循DL/T5330-2005规范和工程设计、图纸提供设计指标要求进行配合比设计。水工混凝土水胶比的最大允许值符合DL/T5144
9、-2001有关规范规定。混凝土浇筑地点的碎坍落度应满足表9.4.1的要求。表9.4-1混凝土坍落度序号混凝土类型混凝土坍落度（CM）1水工素混凝土或少筋混凝土142配筋率不超过1%的钢筋混凝土363配筋率超过1%的钢筋混凝土594泵送混凝土1018混凝土使用有碱活性反应的骨料时，配合比选择必须控制碎中的总含碱量（碎含碱量计算方法按照DL/T5144-2001附录B）,以保证碎的耐久性。在进行混凝土配合比设计前，收集有关原材料的资料，并按有关标准对水泥、掺和料、外加剂、砂石骨料等的性能进行检验，并符合标准规定。根据工程要求、结构型式、施工条件和原材料状况，配制出既满足工作性、强度及耐久性等要求又
10、经济合理的混凝土。在满足工作性要求的前提下，宜选用较小的用水量；在满足强度、耐久性及其他要求的前提下，选定合适的水胶比；最优砂率应根据骨料品种、品质、粒径、水胶比和砂的细度模数等通过试验选取。即在保证混凝土拌和物具有良好的粘聚性并达到要求的工作性时用水量较小、拌和物密度较大所对应的砂率；根据试验选用最大粒径较大的骨料及最佳级配。水工大体积混凝土宜尽量使用最大粒径较大的骨料，石子最佳级配（或组合比）应通过试验确定，一般以紧密堆积密度较大，用水量较小时的级配为宜。根据体积法或质量法计算砂、石用量；进行混凝土配合比设计时，除遵守水工混凝土配合比设计规程DL/T5330-2005及水工混凝土试验规程D
11、L/T5150-2001的规定外，还应符合国家现行有关标准的规定。9. 4.2混凝土配制强度的确定混凝土配制强度按下式计算：cu,O=cu,k+tO式中：/CU,O-混凝土配制强度，MPa；cu,k-混凝土设计龄期立方体抗压强度标准值，MPa；t一概率度系数，由给定的保证率P选定，其值按表9.4-2选用;。一混凝土立方体抗压强度标准差，MPao按表9.4-3选用表9.4-2保证率和概率度系数关系保证率P(%)70.075.080.084.185.090.095.097.799.9概率度系数0.5250.6750.8401.01.0401.281.6452.00表9.4-3混凝土标准差。选用值(
12、N三2)设计龄期混凝土强度等级(MPA)1520-2530-35404550混凝土抗压强度标准差。(MPa)3.54.04.55.O5.5943外加剂及掺和料掺量外加剂的选择根据混凝土性能要求、施工需要、并结合工程选定的混凝土原材料进行适应性试验，经论证和技术经济分析后选择合适外加剂种类和掺量，外加剂掺量按胶凝材料质量的百分比计，其质量品质指标符合国家和行业现行有关标准的规定。有抗冻要求的混凝土，必须掺用引气剂，混凝土含气量及掺量根据混凝土抗冻等级和骨料最大粒径等经试验确定。掺和料选用品种和掺量根据工程技术要求，粉煤灰掺量不小于胶凝材料的25%,具体通过试验确定，其最高掺量符合规范规定。质量品质指标符合国家和行业现行有关标准的规定9. 4.4混凝土配合比的计算混凝土配合比的计算以饱和面干状态骨料为基准。混凝土配合比应按下列步骤进行计算：计算配制强度cu,0,求出相应的水胶比，并根据混凝土抗渗、抗冻等级等要求和允许的最大水胶比限值选定水胶比; 选取混凝土的用水量，并计算出混凝土的水泥用量(或胶凝材料用量)； 选取砂率，计算砂子和石子的用量，并提出供试配用的计算配合比。 根据混凝
