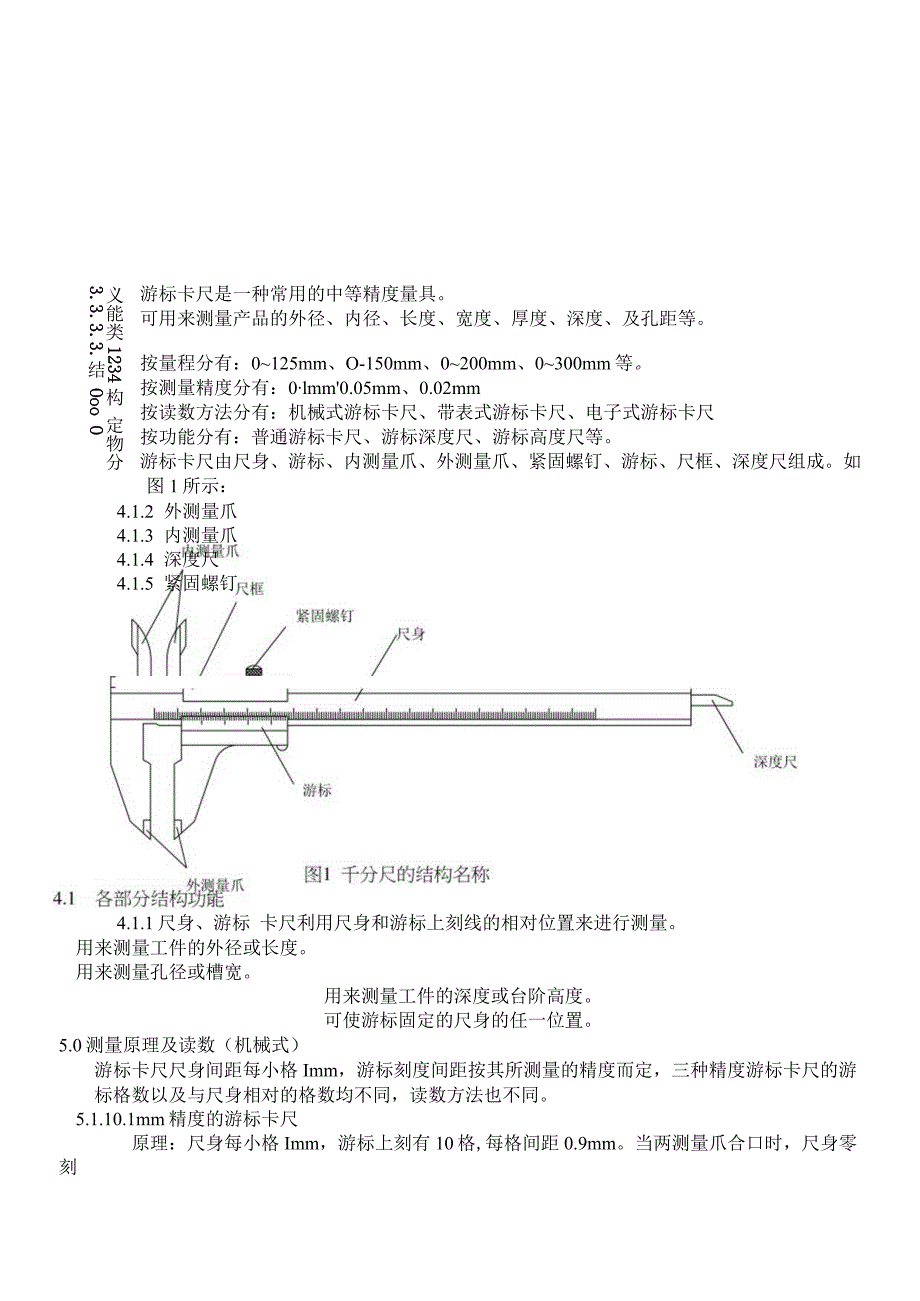

1、义能类1234构 定物分3.3.3.3.结 Ooo O4.1.1尺身、游标 卡尺利用尺身和游标上刻线的相对位置来进行测量。游标卡尺是一种常用的中等精度量具。可用来测量产品的外径、内径、长度、宽度、厚度、深度、及孔距等。按量程分有:0125mm、O-150mm、0200mm、0300mm等。按测量精度分有:0lmm0.05mm、0.02mm按读数方法分有:机械式游标卡尺、带表式游标卡尺、电子式游标卡尺按功能分有:普通游标卡尺、游标深度尺、游标高度尺等。游标卡尺由尺身、游标、内测量爪、外测量爪、紧固螺钉、游标、尺框、深度尺组成。如图1所示:4.1.2 外测量爪4.1.3 内测量爪4.1.4 深度尺

2、4.1.5 紧固螺钉用来测量工件的外径或长度。用来测量孔径或槽宽。用来测量工件的深度或台阶高度。可使游标固定的尺身的任一位置。5.0测量原理及读数(机械式)游标卡尺尺身间距每小格Imm,游标刻度间距按其所测量的精度而定,三种精度游标卡尺的游标格数以及与尺身相对的格数均不同,读数方法也不同。5.1.10.1mm精度的游标卡尺原理:尺身每小格Imm,游标上刻有10格,每格间距0.9mm。当两测量爪合口时,尺身零刻度线与游标零刻度线相对齐,游标的第十格线与尺身的第九格线对齐,(如图2所示)。尺身与游标每格相差Imm-0.9mm=0.Imm。它的测量精度为0.1mm,游标卡尺的测量精度是利用尺身与游标

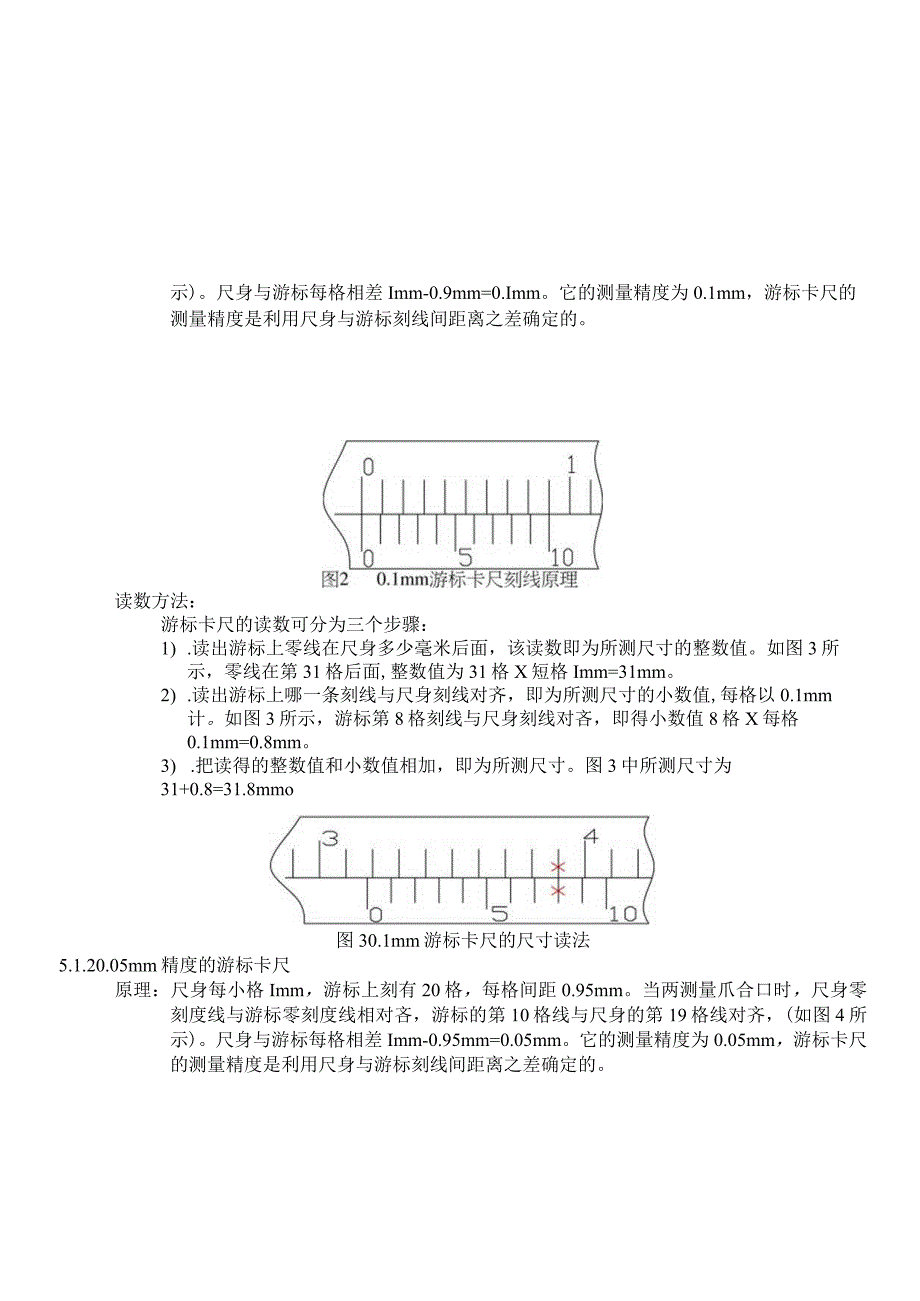

3、刻线间距离之差确定的。读数方法:游标卡尺的读数可分为三个步骤:1) .读出游标上零线在尺身多少毫米后面,该读数即为所测尺寸的整数值。如图3所示,零线在第31格后面,整数值为31格X短格Imm=31mm。2) .读出游标上哪一条刻线与尺身刻线对齐,即为所测尺寸的小数值,每格以0.1mm计。如图3所示,游标第8格刻线与尺身刻线对吝,即得小数值8格X每格0.1mm=0.8mm。3) .把读得的整数值和小数值相加,即为所测尺寸。图3中所测尺寸为31+0.8=31.8mmo图30.1mm游标卡尺的尺寸读法5.1.20.05mm精度的游标卡尺原理:尺身每小格Imm,游标上刻有20格,每格间距0.95mm。

4、当两测量爪合口时,尺身零刻度线与游标零刻度线相对吝,游标的第10格线与尺身的第19格线对齐,(如图4所示)。尺身与游标每格相差Imm-0.95mm=0.05mm。它的测量精度为0.05mm,游标卡尺的测量精度是利用尺身与游标刻线间距离之差确定的。图40.05mm游标卡尺的刻线原理读数方法:游标卡尺的读数可分为三个步骤:1) .读出游标上零线在尺身多少毫米后面,该读数即为所测尺寸的整数值。如图5所示,零线在第42格后面,整数值为42格X每格Imm=42mm。2) .读出游标上哪一条刻线与尺身刻线对齐,即为所测尺寸的小数值,每格以0.05mm计。如图5所示,游标第5格刻线与尺身刻线对齐,即得小数值

5、5格X每格0.05mm=0.25mm03) .把读得的整数值和小数值相加,即为所测尺寸。图5中所测尺寸为420.25=42.25mm。5.1.30.02mm游标卡尺原理:尺身每小格Imm,游标上刻有50格,每格间距0.98mm。当两测量爪合口时,尺身零刻度线与游标零刻度线相对齐,游标的第10格线与尺身的第49格线对齐,(如图6所示)。尺身与游标每格相差Imm-0.98mm=0.02mm。它的测量精度为0.02mm,游标卡尺的测量精度是利用尺身与游标刻线间距离之差确定的。1iLmnljIIIlnlIn I “ InIulUlnnIlnlIlll234 5K 7810图6 0.02ITim游标孩U

6、线原理读数方法:游标卡尺的读数可分为三个步骤:1) .读出游标上零线在尺身多少毫米后面,该读数即为所测尺寸的整数值。如图7所示,零线在第20格后面,整数值为20格X每格Imm=20mm。2) .读出游标上哪一条刻线与尺身刻线对齐,即为所测尺寸的小数值,每格以0.02mm计。如图7所示,游标第6格刻线与尺身刻线对齐,即得小数值6格X每格0.02mm=0.12mm。3).把读得的整数值和小数值相加,即为所测尺寸。图7中所测尺寸为200.12=20.12mm。图7 0.02mm游标卡尺的尺寸读数方法6.0带表式游标卡尺按上述方法读出整数部分,小数部分为表盘指针指示格数X每格精度数(表盘上会注明)。把

7、整数部分加上小数部分即为所测量值。7.0电子式游标卡尺直接读出液晶显示所显示的数值。8.0测量方法:8.1 长度、宽度、外径测量(如图8所示)a)检查卡尺是否超有效期。b)调零松开紧固螺钉,将游标卡尺的外测量爪合拢,游标零刻度线与尺身零刻度线对齐,带表式表盘指针指向零,电子式数字显示“0.000”(电子式如未显示零可按清零按钮)。c)检查测量面洁净,移动滑块使两外侧量爪缓缓与被测物两边接触,两外测量爪表面紧贴被测物表面,锁紧紧固螺钉。对于塑胶件等硬度不强的工件,力度控制在刚接触并能滑动。(测量角度必须垂直)d)读数水平拿持卡尺,目光与尺身垂直。5Or.紧贴)图8长度、宽度、外径测量8.2 内径

8、、槽宽测量(如图9所示)a)检查卡尺是否超有效期。b)调零松开紧固螺钉,将游标卡尺的外测量爪合拢,游标零刻度线与尺身零刻度线对齐,带表式表盘指针指向零,电子式数字显式“0.000”(电子式如未显示零可按清零按钮)。c)检查测量面洁净,将两内测量爪平行放入孔内,并尽量往深处放。移动滑块使两内测量爪缓缓与被测物两边接触,两内测量爪表面紧贴被测物表面,锁紧紧固螺钉。对于塑胶件等硬度不强的工件,力度控制在刚接触并能滑动。(测量角度必须垂直)d)读数水平拿持卡尺,目光与尺身垂直。(被测物表面未与两内测量爪紧贴)(测量角未垂直)图9内径、槽宽测量8.3 深度、台阶测量(如图10所示)a)检查卡尺是否超有效

9、期。b)调零松开紧固螺钉,将游标卡尺的外测量爪合拢,游标零刻度线与尺身零刻度线对齐,带表式表盘指针指向零,电子式数字显式“0.000”(电子式如未显示零可按清零按钮)。c)检查测量面洁净,将深度尺垂直缓缓放入孔/凿内或垂直紧贴凸台。如物体底部有凸物,则使用深度尺缺口处避过凸物进行测量,锁紧紧固螺钉。(测量角度必须垂直)d)读数水平拿持卡尺,目光与尺身垂直。测量角垂直1)正确方法2)正确方法3)错误方法4)正确方法5)错误方法图10深度、台阶测量9.1 卡尺使用中须注意的事项:D操作时要戴手套。2)使用过程中轻拿轻放,并保持卡尺清洁;3)不可用卡尺测量运动部件;4)使用完毕后,拭除卡尺上灰尘,使测量爪合拢,锁紧紧固螺钉,放入盒内;5)定期校检,定期上防锈油。
