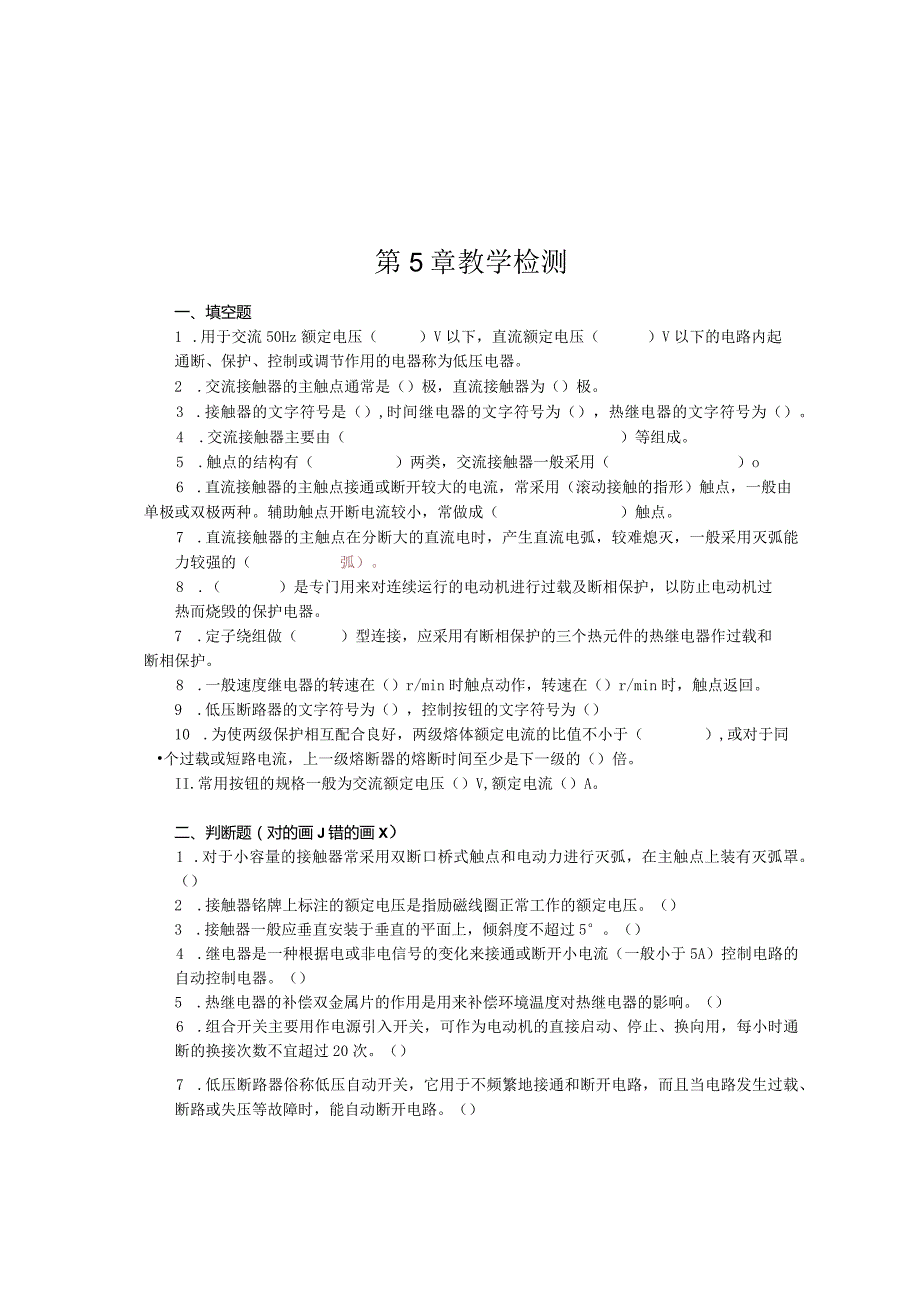

1、第5章教学检测一、填空题1 .用于交流50Hz额定电压（）V以下，直流额定电压（）V以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。2 .交流接触器的主触点通常是（）极，直流接触器为（）极。3 .接触器的文字符号是（）,时间继电器的文字符号为（），热继电器的文字符号为（）。4 .交流接触器主要由（）等组成。5 .触点的结构有（）两类，交流接触器一般采用（）o6 .直流接触器的主触点接通或断开较大的电流，常采用（滚动接触的指形）触点，一般由单极或双极两种。辅助触点开断电流较小，常做成（）触点。7 .直流接触器的主触点在分断大的直流电时，产生直流电弧，较难熄灭，一般采用灭弧能力较强的（
2、弧）。8 .（）是专门用来对连续运行的电动机进行过载及断相保护，以防止电动机过热而烧毁的保护电器。7 .定子绕组做（）型连接，应采用有断相保护的三个热元件的热继电器作过载和断相保护。8 .一般速度继电器的转速在（）r/min时触点动作，转速在（）r/min时，触点返回。9 .低压断路器的文字符号为（），控制按钮的文字符号为（）10 .为使两级保护相互配合良好，两级熔体额定电流的比值不小于（）,或对于同个过载或短路电流，上一级熔断器的熔断时间至少是下一级的（）倍。II.常用按钮的规格一般为交流额定电压（）V,额定电流（）A。二、判断题（对的画J错的画X）1 .对于小容量的接触器常采用双断口桥式触

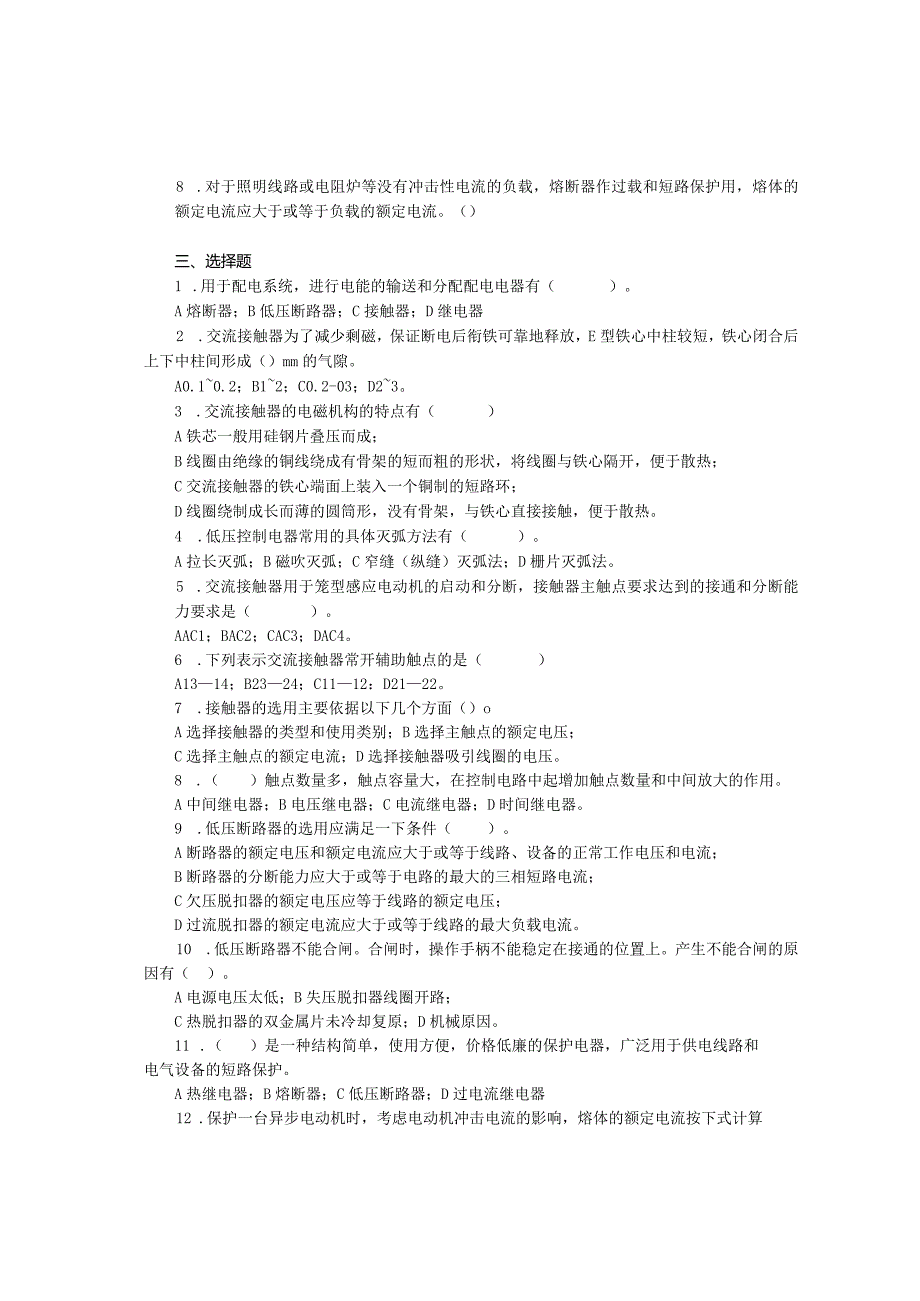

3、点和电动力进行灭弧，在主触点上装有灭弧罩。（）2 .接触器铭牌上标注的额定电压是指励磁线圈正常工作的额定电压。（）3 .接触器一般应垂直安装于垂直的平面上，倾斜度不超过5。（）4 .继电器是一种根据电或非电信号的变化来接通或断开小电流（一般小于5A）控制电路的自动控制电器。（）5 .热继电器的补偿双金属片的作用是用来补偿环境温度对热继电器的影响。（）6 .组合开关主要用作电源引入开关，可作为电动机的直接启动、停止、换向用，每小时通断的换接次数不宜超过20次。（）7 .低压断路器俗称低压自动开关，它用于不频繁地接通和断开电路，而且当电路发生过载、断路或失压等故障时，能自动断开电路。（）8 .对于
4、照明线路或电阻炉等没有冲击性电流的负载，熔断器作过载和短路保护用，熔体的额定电流应大于或等于负载的额定电流。（）三、选择题1 .用于配电系统，进行电能的输送和分配配电电器有（）。A熔断器；B低压断路器；C接触器；D继电器2 .交流接触器为了减少剩磁，保证断电后衔铁可靠地释放，E型铁心中柱较短，铁心闭合后上下中柱间形成（）mm的气隙。A0.10.2；B12；C0.2-03；D23。3 .交流接触器的电磁机构的特点有（）A铁芯一般用硅钢片叠压而成；B线圈由绝缘的铜线绕成有骨架的短而粗的形状，将线圈与铁心隔开，便于散热；C交流接触器的铁心端面上装入一个铜制的短路环；D线圈绕制成长而薄的圆筒形，没有骨
5、架，与铁心直接接触，便于散热。4 .低压控制电器常用的具体灭弧方法有（）。A拉长灭弧；B磁吹灭弧；C窄缝（纵缝）灭弧法；D栅片灭弧法。5 .交流接触器用于笼型感应电动机的启动和分断，接触器主触点要求达到的接通和分断能力要求是（）。AAC1；BAC2；CAC3；DAC4。6 .下列表示交流接触器常开辅助触点的是（）A1314；B2324；C1112：D2122。7 .接触器的选用主要依据以下几个方面（）oA选择接触器的类型和使用类别；B选择主触点的额定电压；C选择主触点的额定电流；D选择接触器吸引线圈的电压。8 .（）触点数量多，触点容量大，在控制电路中起增加触点数量和中间放大的作用。A中间继电
6、器；B电压继电器；C电流继电器；D时间继电器。9 .低压断路器的选用应满足一下条件（）。A断路器的额定电压和额定电流应大于或等于线路、设备的正常工作电压和电流；B断路器的分断能力应大于或等于电路的最大的三相短路电流；C欠压脱扣器的额定电压应等于线路的额定电压；D过流脱扣器的额定电流应大于或等于线路的最大负载电流。10 .低压断路器不能合闸。合闸时，操作手柄不能稳定在接通的位置上。产生不能合闸的原因有（）。A电源电压太低；B失压脱扣器线圈开路；C热脱扣器的双金属片未冷却复原；D机械原因。11 .（）是一种结构简单，使用方便，价格低廉的保护电器，广泛用于供电线路和电气设备的短路保护。A热继电器；B

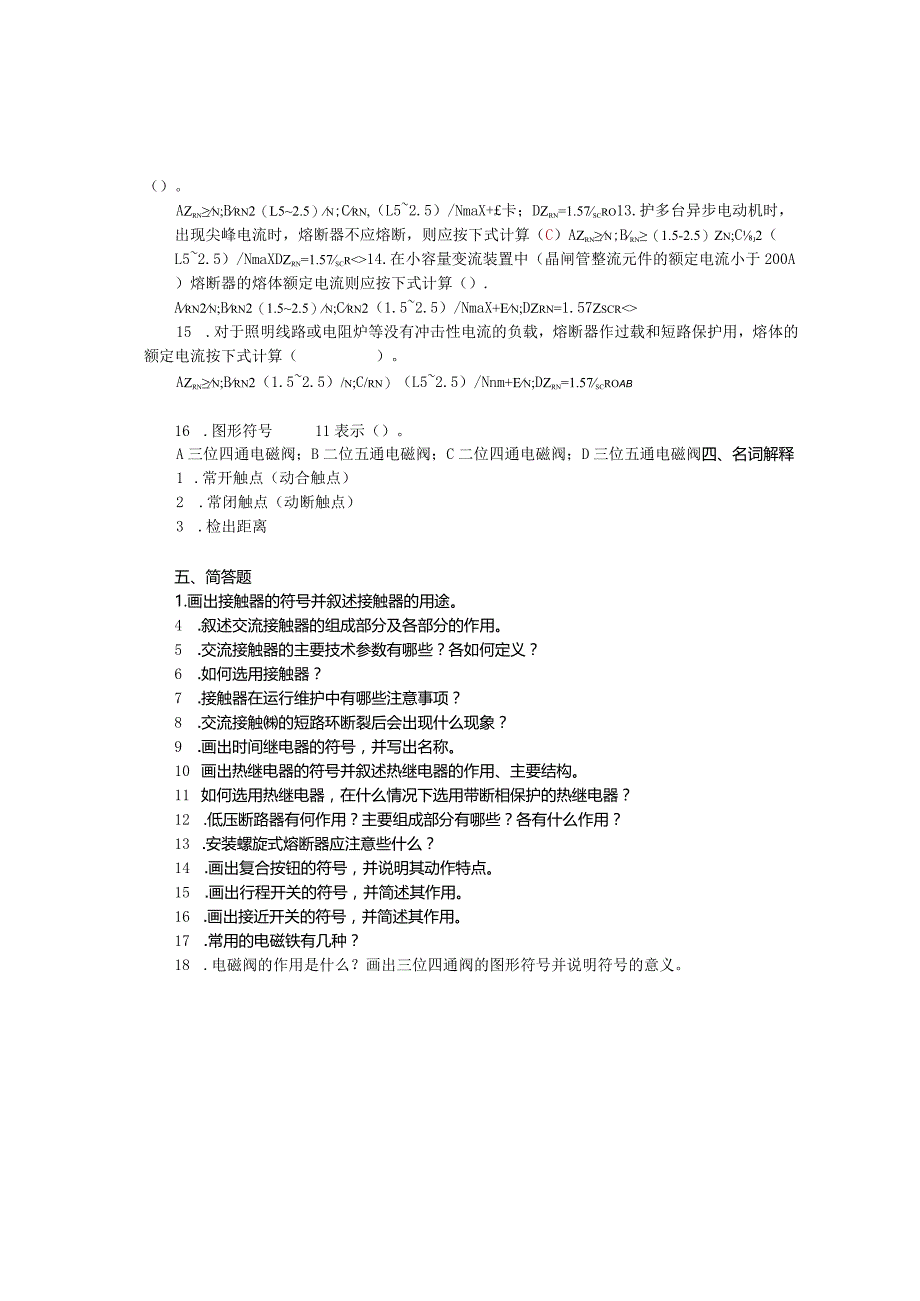

7、熔断器；C低压断路器；D过电流继电器12 .保护一台异步电动机时，考虑电动机冲击电流的影响，熔体的额定电流按下式计算（）。AZrnn;Brn2（L52.5）n;Crn,（L52.5）/NmaX+卡；DZrn=1.57scro13.护多台异步电动机时，出现尖峰电流时，熔断器不应熔断，则应按下式计算（C）AZrnn;Brn（1.5-2.5）Zn;Cj2（L52.5）/NmaXDZrn=1.57scr14.在小容量变流装置中（晶闸管整流元件的额定电流小于200A）熔断器的熔体额定电流则应按下式计算（）.Arn2n;Brn2（1.52.5）n;Crn2（1.52.5）/NmaX+En;DZrn=1.5
8、7Zscr15 .对于照明线路或电阻炉等没有冲击性电流的负载，熔断器作过载和短路保护用，熔体的额定电流按下式计算（）。AZrnn;Brn2（1.52.5）/n;C/rn）（L52.5）/Nnm+En;DZrn=1.57scroAB16 .图形符号11表示（）。A三位四通电磁阀；B二位五通电磁阀；C二位四通电磁阀；D三位五通电磁阀四、名词解释1 .常开触点（动合触点）2 .常闭触点（动断触点）3 .检出距离五、简答题1.画出接触器的符号并叙述接触器的用途。4 .叙述交流接触器的组成部分及各部分的作用。5 .交流接触器的主要技术参数有哪些？各如何定义？6 .如何选用接触器？7 .接触器在运行维护中有哪些注意事项？8 .交流接触的短路环断裂后会出现什么现象？9 .画出时间继电器的符号，并写出名称。10 画出热继电器的符号并叙述热继电器的作用、主要结构。11 如何选用热继电器，在什么情况下选用带断相保护的热继电器？12 .低压断路器有何作用？主要组成部分有哪些？各有什么作用？13 .安装螺旋式熔断器应注意些什么？14 .画出复合按钮的符号，并说明其动作特点。15 .画出行程开关的符号，并简述其作用。16 .画出接近开关的符号，并简述其作用。17 .常用的电磁铁有几种？18 .电磁阀的作用是什么？画出三位四通阀的图形符号并说明符号的意义。
