《热处理作业标准书范本.docx》由会员分享，可在线阅读，更多相关《热处理作业标准书范本.docx（1页珍藏版）》请在第壹文秘上搜索。

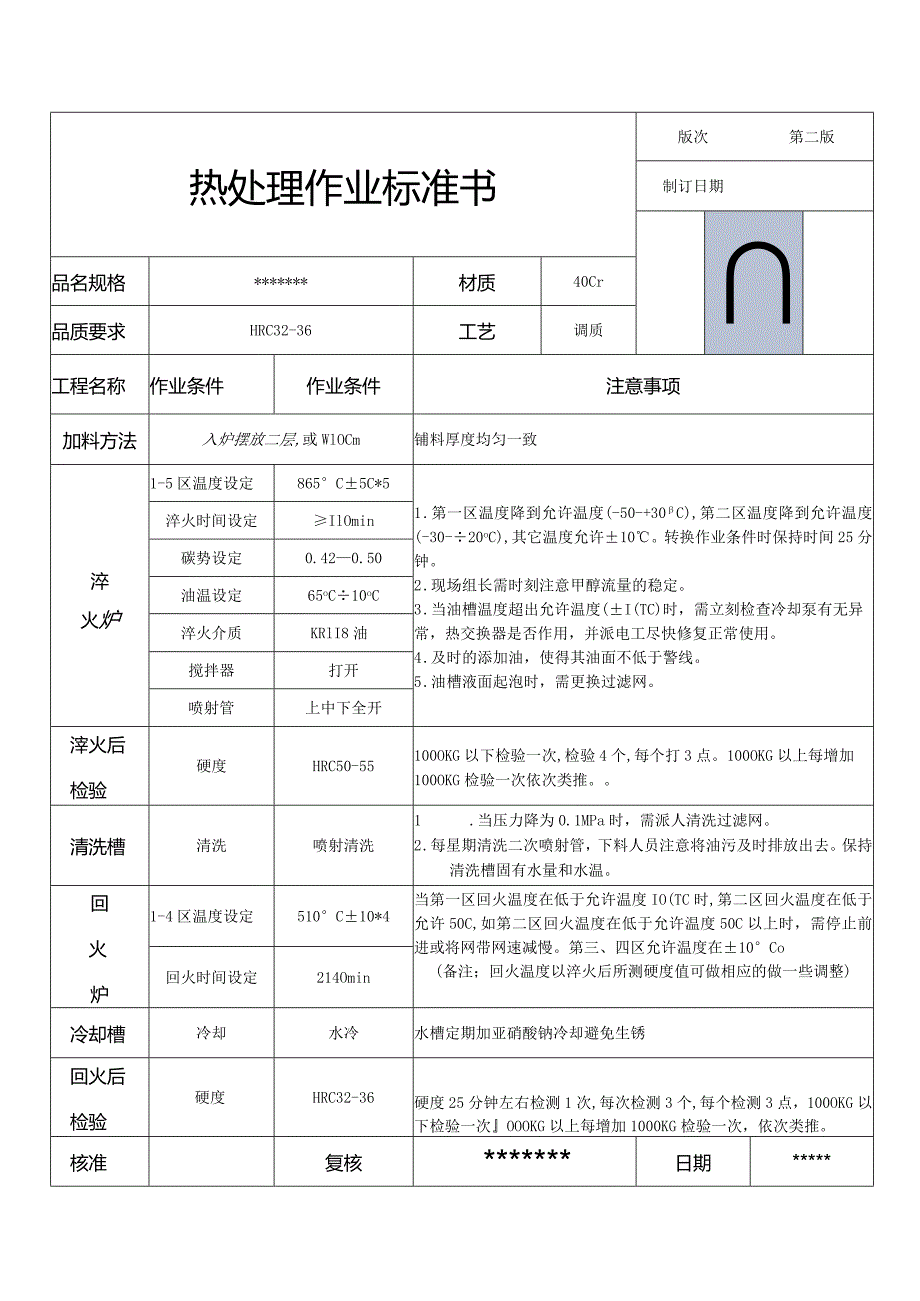

1、热处理作业标准书版次第二版制订日期品名规格*材质40Cr品质要求HRC32-36工艺调质工程名称作业条件作业条件注意事项加料方法入炉摆放二层,或WlOCm铺料厚度均匀一致淬火炉1-5区温度设定865C5C*51 .第一区温度降到允许温度(-50-+30C),第二区温度降到允许温度(-30-20oC),其它温度允许10。转换作业条件时保持时间25分钟。2 .现场组长需时刻注意甲醇流量的稳定。3 .当油槽温度超出允许温度(I(TC)时，需立刻检查冷却泵有无异常，热交换器是否作用，并派电工尽快修复正常使用。4 .及时的添加油，使得其油面不低于警线。5 .油槽液面起泡时，需更换过滤网。淬火时间设定Il
2、Omin碳势设定0.420.50油温设定65oC10oC淬火介质KRlI8油搅拌器打开喷射管上中下全开滓火后检验硬度HRC50-55100OKG以下检验一次,检验4个,每个打3点。100OKG以上每增加100OKG检验一次依次类推。清洗槽清洗喷射清洗1 .当压力降为0.1MPa时，需派人清洗过滤网。2 .每星期清洗二次喷射管，下料人员注意将油污及时排放出去。保持清洗槽固有水量和水温。回火炉1-4区温度设定510C10*4当第一区回火温度在低于允许温度IO(TC时,第二区回火温度在低于允许50C,如第二区回火温度在低于允许温度50C以上时，需停止前进或将网带网速减慢。第三、四区允许温度在10Co(备注；回火温度以淬火后所测硬度值可做相应的做一些调整)回火时间设定214Omin冷却槽冷却水冷水槽定期加亚硝酸钠冷却避免生锈回火后检验硬度HRC32-36硬度25分钟左右检测1次,每次检测3个,每个检测3点，100OKG以下检验一次OOOKG以上每增加1000KG检验一次，依次类推。核准复核*日期*
