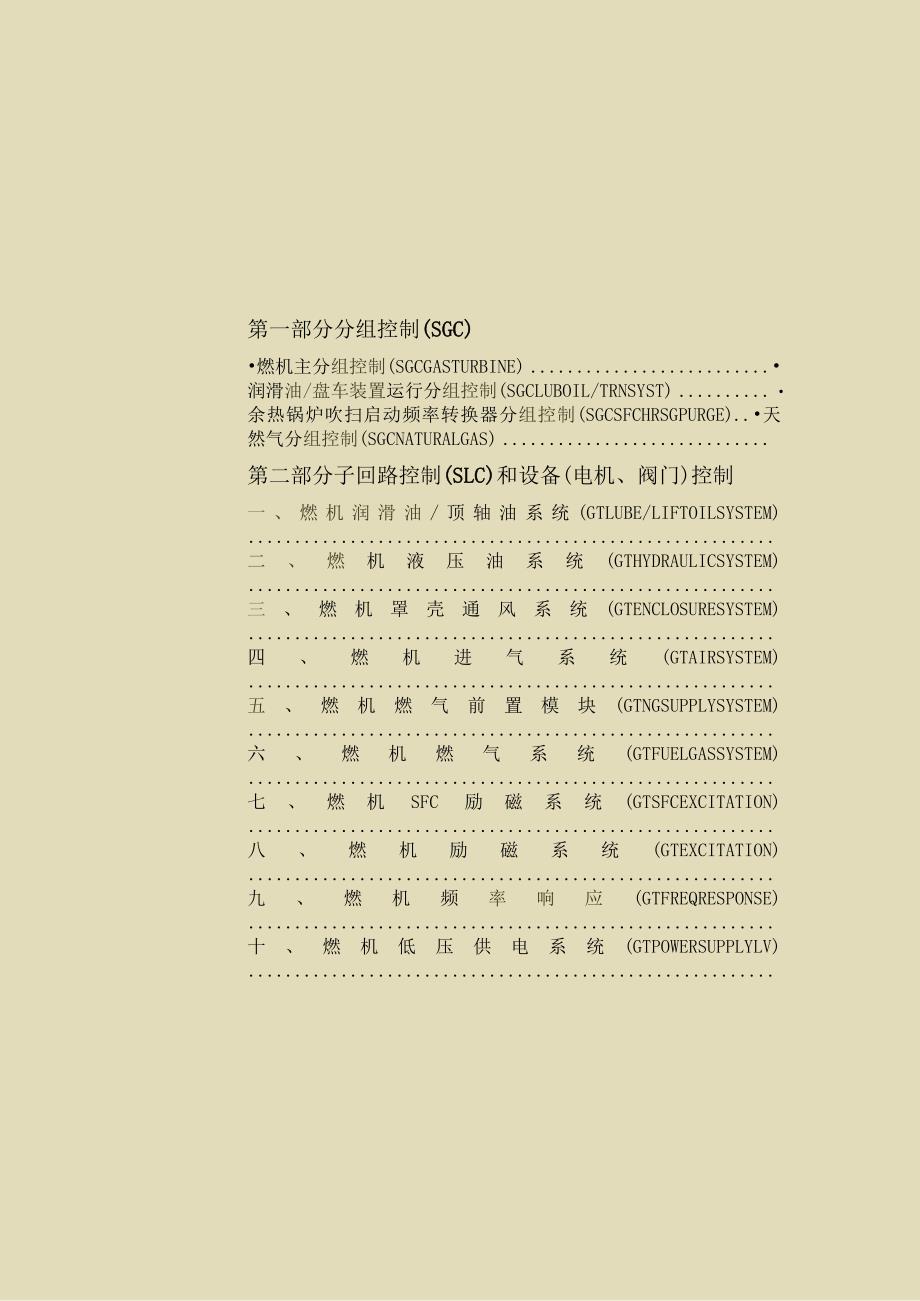

1、郑曲庄热电燃气轮机华电(北京)热电有限公司郑常庄燃气工程设备部381214第一部分分组控制(SGC)燃机主分组控制(SGCGASTURBINE)润滑油/盘车装置运行分组控制(SGCLUBOIL/TRNSYST)余热锅炉吹扫启动频率转换器分组控制(SGCSFCHRSGPURGE).天然气分组控制(SGCNATURALGAS)第二部分子回路控制(SLC)和设备(电机、阀门)控制一、燃机润滑油/顶轴油系统(GTLUBE/LIFTOILSYSTEM)二、燃机液压油系统(GTHYDRAULICSYSTEM)三、燃机罩壳通风系统(GTENCLOSURESYSTEM)四、燃机进气系统(GTAIRSYSTEM

2、)五、燃机燃气前置模块(GTNGSUPPLYSYSTEM)六、燃机燃气系统(GTFUELGASSYSTEM)七、燃机SFC励磁系统(GTSFCEXCITATION)八、燃机励磁系统(GTEXCITATION)九、燃机频率响应(GTFREQRESPONSE)十、燃机低压供电系统(GTPOWERSUPPLYLV)H一、燃机高压供电系统(GTPOWERSUPPLYHV)十二、发电机冷却风(GTGENERATOR)十三、发电机定子温度(GTGENTEM)十四、发电机同期(GTGENSYNCSYSTEM)当局、规范和标准要求故障安全过速保护系统(2x) 3选2火焰监控2选2手动跳闸系统2选1锅炉保护2选

3、1燃料特定跳闸判据天然气控制器跳闸2选1危急遮断阀脱离“开启”位置3选2天然气球阀故障逻辑天然气危急遮断阀上游气体温度太高3选2 天然气燃料系统故障逻辑说明1故障安全保护系统根据配置的保护逻辑对来自各个保护回路传感器的信号进行表决,所有故障安全保护回路的表决结果被用来控制NGESV(燃料截流阀)。2处理燃机的特殊测量装置安装在保护柜中,这些测量装置有:火焰监控转速监控振动监控燃烧室动压力监控3对启动运行至全负荷的20%采用扩散燃烧,通过扩散供气管提供的燃气进入扩散气体燃烧器喷嘴的轴向旋流器;在全负荷的20%和50%运行时采用混合燃烧,对扩散气体的补充,预混气体通过预混喷嘴加入,另外,燃气送入引

4、燃喷嘴组(值班气),产生了稳定的扩散火焰;在半负荷和全负荷间运行时采用预混燃烧,燃气流经位于斜旋流器的喷嘴并在通往燃烧室的通道上与空气混合,另外,燃气送入引燃喷嘴组(值班包),产生了稳定的扩散火焰。4燃机跳闸系统跳闸矩阵:轴承温度保护3选2轴承箱振动保护2选2透平温度保护(2x)3选2透平排气温度测量监控6选6发电机冷气体温度保护2选1机组保护2选1发电机冷却空气挡板监控1选1压气机喘振保护3选2压气机空气截止挡板(2x)3选2排气烟囱压力保护3选2润滑油箱油位监控3选2润滑油压力保护3选2液压站液位监控3选2天然气泄漏监控3选2消防3选2频率过高/过低保护逻辑球阀全部位置监控逻辑设备部5燃气

5、轮机控制系统结构华电北京郑常庄热电燃气轮机控制和保护逻辑框图5.1测量值的采集和信号处理5. 1. 1实际转速值调整,NT模块5. 1.2实际功率值调整,PEL模块5.1.3甩负荷标识,LAW模块5. 1.4跳闸信号处理,TRlPG模块5. 1.5天然气压力测量,PGAS模块5.1.6压气机排放压力测量,PV2模块5. 2设定点形成5. 2. 1转速设定点,NS模块5. 2.2负荷设定点,PS模块5. 2.3排气温度设定点,TS模块燃气轮机控制器其功能是:透平低应力启动和关机5.4 :5. 4. 15. 4.25. 4.35.3主控制器和负荷迫升等变速功能5.3.1负荷迫升等变速发电机,HLG

6、模块5.3.2转速/负荷控制器,NPR模块5.3.3出口温度纠正控制器,ATKR模块5.3.4极限负荷控制器,PGR模块5.3.5压气机压力比极限控制器,VPVR模块5. 3.6压气机排放压力差极限控制器,VPGR模块选择逻辑和分配器天然气最小位置控制,MIG:中心MIN逻辑,YMlN模位置设定点气体,ST5.5 纠正和计算回路5. 5.1天然气顶升纠正计算,EGHB模块6. 5.2值班燃气阀顶升设定点计算,STSP模块5.6 压气机进口导叶和专用控制器5.6.1进口导叶温度控制器,LTR模块5.6.2进口导叶位置控制器,LSR模块5.7阀门顶升控制器5.7.1值班燃气系统阀门顶升控制器,RS

7、P模块5.7.2天然气阀门顶升控制器,RSG模块 并网 透平加载 稳定频率 管理甩负荷和满足设备负荷要求的能力 防止燃气轮机过载 防止压气机过载 对故障和特殊运行工况作出反应燃机主分组控制(SGCGASTURBINE)MYB01EC001SGCGASTURBINEFs_sd|第一个关闭步骤 0N(自动投入状态):OFF(自动关闭状态):- 0P(启动运行状态): SD (停机运行状态): EN-ON(使自动有效)第一个运行步骤FSOPlEN-OFF(使自动无效)A_0N(投入自动指令)SGCGASTURBINE/PROTS/D:(MBY01EC001/ZV99)1、SGCGSTURBINE/F

8、LTSIG21GSTURBINE/FLTSIGl(主控制回路故障信号)42SGCNATURALGAS/STARTFAIL(天然气控制回路启动过程故障)3 TEMPTURB0UTLET=3MEASFLT(透平排气温度测量故障)4 PROTCUBPWRSUP1FULT(HAOOGWO11A/B)ANDPROTCUBPWRSUP2/FAULT(发变组保护柜电源故障)I5SGCSFCHRSGPURGE/PURGEFLT(SFC吹扫程序超时故障)(PLSD)2、燃机转速12.5STANDESV阀关指令发出AND无SGCGASTURBlNE/XS56AND无SGCGSTURBINEXS57AXD无SGCS

9、FCHRSGPURFE/0P(余热锅炉吹扫程序启动)3、(燃机转速12.5STANDESV阀开指令)AND无SGCGASTURBINE/SDAND燃机转速4.OOSTANDSFC外部信号故障跳闸cGTHWTRIPSYSTRIP(燃机跳闸回路跳闸信号)IcGTPROTECTION/MULTCANF(燃机轴承温度、发电机冷却风温度、发电机电流MKAOICEOO2A/B/C-2/3、励磁电流MKC01DE500B-22.透平出口温度等测量故障)1.压气机入口温度故障3/4Aj)FF(关闭自动指令),STEPISlIEN-OP(使启动指令有效)1、燃机转速47.5s-lNDSGCGSTURBINE/0

10、N(主分组控制自动投入)2、SGCGSTURBINE/RELSSIGANDGTENCVENTSYS/IN0P(罩壳通风系统运行正常)ANDCOOLINGTURNING(盘车时燃机转速13.3ST,TIME24分钟)AND发电机冷却风温度不故障ND润滑油箱油温正常ANDGENDISCONNECToR(BABuGSo(HH)CLOSED(发电机中性点隔离开关合闸)ANDNGS/0SYSTEM/CLOSED(天然气模块球阀组关闭)ANDRELEASEFROMHRSG/PRESENT(I1AD60EU001)(内部来余热锅炉释放信号)ANDRELSFROMUNITCTRL/PRESENT(内部CJAo

11、OEU001)(发变组保护释放信号)ANDGTCONTROLLEROK(FMREADBI6)MBYIODU090/ALRLOG(燃机控制察回路无跳闸信号)SGCGASTURBINE/RELSSIG:SGCGASTURBINE停机程序结束且启动程序没有开始AND无GTHWTRIPSYSTEM(硬件跳闸回路信号)AND无燃机保护跳闸信号测量故障AND无PROTCUBPWRSUPPLY/FAULT(发变组保护柜电源故障)AND无UNITSWICHGERSFULT(交直流供电电源故障)AD无SFC闭锁信号and无励磁报警闭锁信号and无HwtripSystewfault(硬件跳闸回路故障)AND无IG

12、CGASTURBINE/PROTS/0(详见A_0N)ANDLEAKDTRIRCOOLERGENCSGMINOK(发电机冷却器泄漏检测正常)NGS/0SYSTEWCLOSED:(天然气模块球阀组关闭)ESV阀关闭ANDESV阀后放散阀打开AND主控阀关指令AND主控阀反馈V2%AND值班气控制阀关指令AND值班气控制阀反馈V2%AND主控阀后放散阀打开AND左右三组燃烧器天然气球阀全部关闭EN-SD(使停机指令有效)A_OP(自动启动指令)1、SGCUXITCOoRDlNATIoN(协调)CJA00EA001XS36(来自联合循环指令)2、燃机转速47.5S-IANDSGCGASTURBINE

13、/ONA_SD(自动停机指令)SGCUNITCOORDINATION(CJ00E001XS36)(来自联合循环指令)P1.SD(保护1停机)seegsTlrbixezprots(详见AJ)N)FB_OP(启动完成反馈)燃机转速47.5S-IFB-SD(停机完成反馈)燃机转速V8.00S-1CMD:(步序指令)-匣S2ICMD:1、停止压气机干燥装置2、打开压气机进气关断阀3、天然气分组控制切换到“自动”模式4、润滑油分组控制切换到“自动”模式5、润滑油分组控制程序切换到“启动”6、液压油子回路控制切换到“启动”,7、激活IGV控制阀子回路控制CMD:K打开压气机放散阀1、22、SFCSTART

14、OPERATONNORM(启动模式选择)3、激活发电机空气干燥装置4、电压控制器切换到“自动”(MKC01DE102A)5 、SELECTIONUNITCB/UNSELIS4ICMD:S5CMD:SFC分组控制程序切换到“启动”IS6ICMD:IS7CMD:SFCPREPRECMDPREP(SFC准备指令)S8CMD:天然气分组控制切换到“启动”启动程序(SGCGASTURBINE)(MYB01EC001)1 CRIT:SFCSTARTOPERTIONNORMSEL(SFC正常启动模式)(连续标准)2 CRITik燃机转速47.5S-I2、压气机干燥装阻停止ANDGV控制阀子回路控制已激活AND润滑油分组控制程序“启动“AND天然气分组控制已切换到“自动”状态ANDWT(5S)(等待时间)(下划线部分为步年超时判据)3 CRIT:1.燃机转速47.5S-I(MKYOlDEOOlR)2、液压油泵运行ANDGTIJNITCB/NOTSELAND发电机气干燥装置激活AND电压控制渊已切换到“自动”ANDSFCSTARTOPREATloN/SELVALID(SFC启动模式
