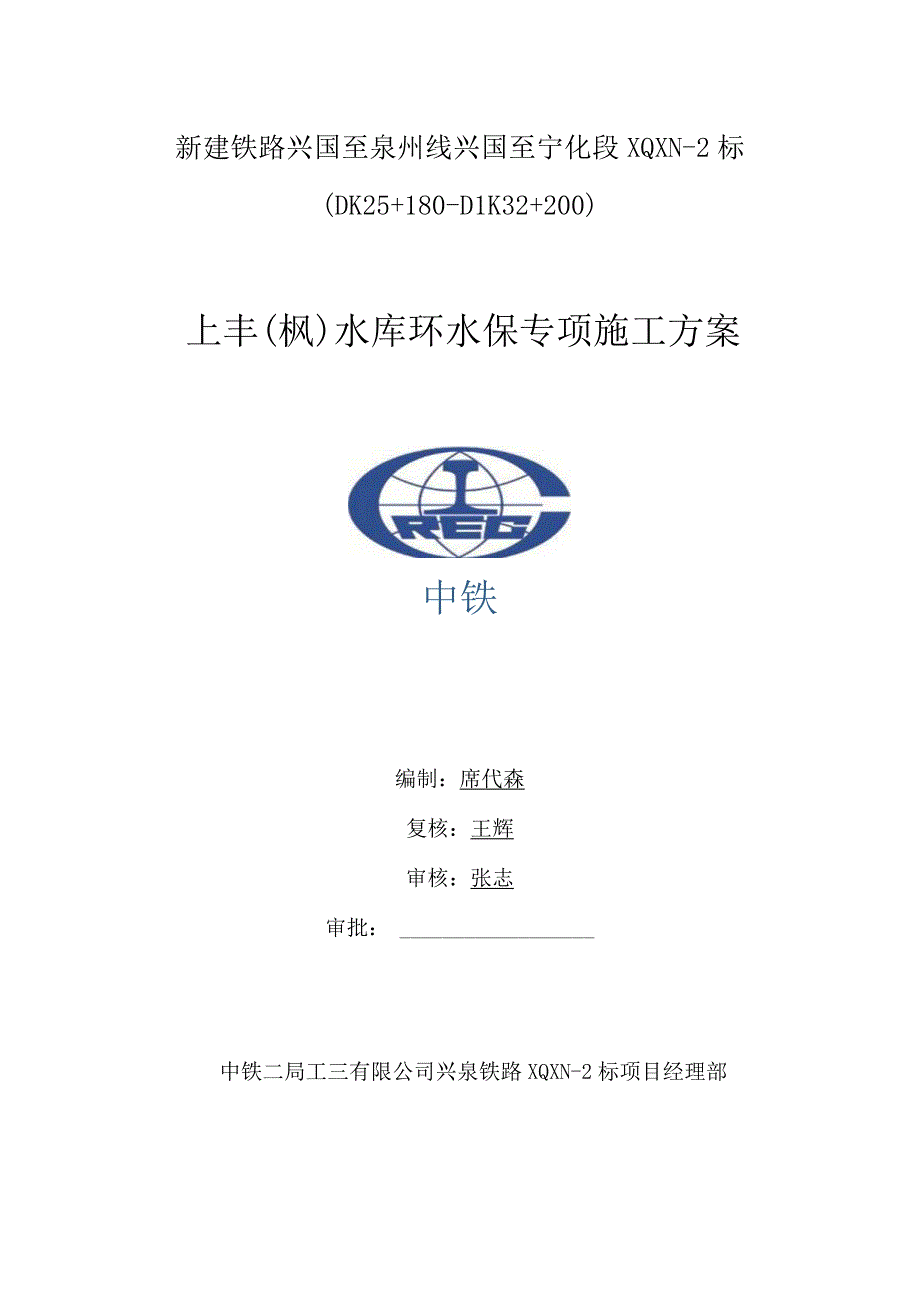

1、新建铁路兴国至泉州线兴国至宁化段XQXN-2标(DK25+180-D1K32+200)上丰(枫)水库环水保专项施工方案中铁编制：席代森复核：王辉审核：张志审批：中铁二局工三有限公司兴泉铁路XQXN-2标项目经理部二零一七年四月目录1编制依据和编制原则31. 1编制依据31.2编制原则32工程项目概况42.1工程地理位置42. 2工程规模及结构设计情况42. 3主要技术标准42. 4工程地质、水文和自然条件情况52. 4.1工程地质特征53. 4.2水文地质特征62. 4.3自然条件63. 4.3.1地形地貌64. 4.3.2气象、水文62. 5工程设计情况62. 6主要工程数量72.7工程特点
2、、施工重点和技术难点分析及对策等73II83.1工期进度计划83. 2主要施工设备配置计划83. 3劳动力安排计划94总体施工技术方案94. 1总体思路95. 2施工步骤或顺序IO5主要工程项目施工技术方案116. 5.1施工方案117. 1.l沙袋码砌115. 1.2埋设涵管116. 1.3栈桥116.1. 4三级沉淀池125.1.5泥浆池和沉淀池125.2施工工艺和施工要点135.2.1土围堰（填土围堰）135.2.2钢板桩围堰155.2.3冲击钻孔桩施工175.2.4明挖基础施工235.2.5沙袋码砌施工256施工场地平面布置267安全、质量环保、工期等保证措施267. 1安全保证措施2
3、67.1 .1安全管理体系267.2 .2安全生产保证措施267.2质量保证措施297.2.1沙袋码砌控制措施297.2.2主要工序控制措施307.3环水保保证措施307.3.1环水保机构与职责307.3.2环境保护措施317.4工期保证措施337.4.1工期保证体系347.4.2强化过程管控，实行工期动态管理347.4.3思想保证措施357.4.4组织保证措施357.4.5施工保证措施367.4.6制度保证措施367.4.7经济保证措施367.4.8设备物资保证措施367.4.9后勤保证措施377.5冬季施工措施377.6夏季施工措施387.7雨季施工措施398安全风险管理409附件42上丰
4、（枫）水库环水保专项施工方案1编制依据和编制原则1.1 编制依据1.1.1 国家和铁路总公司相关方针政策、规范、验标及施工指南等。1.1.2 中铁二院关于新建铁路兴国至泉州线兴国至宁化段上丰（枫）水库环水保施工图及其通用参考图和相关设计文件等。1.1.3 新建铁路兴国至泉州线兴国至宁化段招、投标文件。1.1.4 新建铁路兴国至泉州线兴国至宁化段XQXN-2标实施性施工组织设计。1.1.5 江西省环境保护厅关于新建铁路兴国至泉州线兴国至宁化段环境影响报告书的批复（赣环评字201649号）。1.1.6向莆公司有关会议精神和要求。1.1.7当地政府及水库所有权人对水库利用的要求1.1.8现场社会条件
5、及自然条件。1.1 .9本单位相关工程管理制度、环水保施工经验及施工技术水平等。1.2 编制原则（1）节约用地、减少污染原则严格按设计使用红线用地，控制临时用地，减少地表外露面积和时间。（2）施工区域与当地生产生活分区原则实行严格分区，上游水流通过改沟或涵管通过施工区域，减少施工对水体污染，降低对当地生产生活影响。（3）弃渣外运，废水处理、达标排放原则结合工程特点，桥梁弃土弃渣弃置于指定弃渣场，施工期间产生泥浆等污水应采用三级沉淀池满足污水综合排放标准（GB8978T996）表4中一级标准及农田灌溉水质标准（GB5084-2005）中相应标准后回用或外排。（4）完工恢复原则工程完工后，及时恢复
6、水域面积，不能恢复或面积不足时应与地方协商补充相应面积或适当补偿。2工程项目概况2.1工程地理位置上丰（枫）水库位于兴国县江背镇来源村大龙组，原有微型水电站（现已不发电），水库水域面积81551.6平方米，形状成三角状，据现场调查水库现在功能是渔业养殖和灌溉。2.2工程规模及结构设计情况新建铁路兴国至泉州线兴国至宁化段XQXN-2标段跨越一角，对水库有影响的工程有荷树二号隧道出口、上丰（枫）水库中桥、于都一号隧道进口，大致里程范围为DK25+601DK25+682,合计81m。荷树二号隧道出口为8m双耳墙式明洞，明暗交界处设置2根加固桩，与上丰（枫）水库中桥兴国台紧邻；上丰（枫）水库中桥全长5
7、9.44m,设计一墩两台，桩基础直径1.25m,共计15根，承台厚度2.5m,桥墩高度IOnb为斜坡墩。于都一号进口为6m双耳墙式护桥明洞和Ilnl双耳墙式明洞，明暗交界设置2根加固桩，上丰（枫）水库中桥泉州台伸入隧道内。上丰（枫）水库中桥跨越上丰（枫）水库，与河道大致成90交角，1号墩为水中墩，基础采用钢板桩围堰进行施工。河道宽约38.5m,水深2.5m,测时水位238.69m,HLn（X）=241.22m,施工水位为正常蓄水位H=239.1m。河道无通航要求，但必须保证排水畅通，受大气降雨量影响。2.3主要技术标准本线路设计为客货共线国铁I级单线电气化铁路，开行普通货物货车，旅客列车设计速
8、度为160kmh,单线设计。顶帽加宽处设置接触网支架。具体线路技术标准见下表：表27主要技术标准序号主要技术标准1铁路等级国铁I级2正线数目兴国至安溪东：单线安溪东至玉湖：双线玉湖至泉州：单线3设计行车速度160kmh序号主要技术标准4限制坡度单机6,双机13%。5最小曲线半径一般2000m,困难160Onb引入枢纽加减速地段可适当减小6牵引种类电力7机车类型客机HXD3D（单机）；货机HxD3（双机）8牵引质量4000t9到发线有效长度单机85Onb双机88Om10闭塞类型兴国至安溪东：自动站间闭塞安溪东至玉湖：自动闭塞玉湖至泉州：自动站间闭塞2.4工程地质、水文和自然条件情况2.4.1 工
9、程地质特征桥址位于低山丘陵地貌，地形起伏不大，地面高程在200425m,相对高差20120m,自然横坡一般1045,局部较陡。桥台处土层及全风化层较厚，隧道附近有零星基岩出露，斜坡丘陵地段植被发育，主要以灌木植物为主。桥址区与既有村道距离近高差大，交通困难。桥址区上覆地层为第四系全新统坡残积层（Q严D粉质黏土,坡洪积层（QFD松软土;下伏基岩为燕山早期第三次（Y/*）侵入花岗岩。地层分述如下：软土（Qp）:黄褐色、青灰色，软塑，含少量粉细砂。分布于1号墩沟槽表层，厚02m。粉质黏土（Qf）：灰黄色、红褐色，硬塑状，夹少量角砾。广泛分布于缓坡，厚约04m。中细粒花岗岩（lc）：灰白色、肉红色，细
10、粒结构，块状构造,主要成分为石英、长石、黑云母。岩体差异风化严重，局部全风化层较厚，弱风化花岗岩岩质坚硬，锤击不易碎。全风化层（W1）呈土状，厚215m；强风化层（W3）呈角砾状，厚28m；弱风化层（阴）属V级次坚石。区域主要地质构造为0号台发育上丰断层。上丰断层：该断层为压扭性断层，总体走向N36正，总体上倾向北细，倾角7075。，断层两侧花岗岩强烈片理化较严重，断层破碎带一般5-1Onb断层附近节理产状紊乱，上下盘岩层均为燕山早期第一阶段第三次侵入（k）花岗岩,受断层影响，岩体破碎，桩基需伸入断层以下，最小锚固深度（安全禁边不小于2m）不小于Im0桥址区未见不良地质；特殊岩土为软土。主要分
11、布于上丰（枫）水库环水保1号墩沟槽内，对桥梁施工影响大。区域工程地质条件一般。2.4.2水文地质特征（一）地表水桥址区地表水主要上丰（枫）水库库容水以及流入的沟水，主要由大气降水补给。（二）地下水地下水主要类型有第四系孔隙潜水、基岩裂隙水。第四系孔隙潜水不甚发育，水量较小，仅附近沟槽角砾土中含量丰富；下伏基岩岩体破碎，基岩裂隙水较发育。地下水主要由大气降水及地表水补给。（三）水化学特征根据水质化验报告，地表水对混凝土结构无侵蚀；地下水对混凝土结构Hl侵蚀性。2.4.3自然条件2.4.3.1地形地貌桥址区为低山区丘陵地貌，地形起伏不大。地面高程在200425m,相对高差20120m,自然横坡一般
12、1045。，局部较陡，土层及全风化层较厚，隧道附近有零星基层出露，斜坡丘陵地段植被发育，主要以灌木植物为主。24.3.2气象、水文本桥位于江西省赣州市兴国县境内，属中亚热带季风气候区，气候温和，雨量充沛、光照充足、四季分明，年平均日照时数1861.4h,年平均气温18.9,年平均无霜期300天，多年平均降雨量1522.3mm,降雨年内分布不均，主要降雨集中在46月，约占全年降雨量的48.5虬2.5工程设计情况顺线路方向于上丰（枫）水库中桥上下游码砌沙袋隔断水库水体，上游沟水设置双排直径LOm涵管引排至水库水体，对施工区域进行封闭。垂直与线路方向两侧设置码砌沙袋，防止边坡开挖土体落入水库水体。隧
13、道边坡开挖线以外35m按照设计施作截水天沟，全长范围内设置跌水,坡脚设置消能池，防止冲刷。上丰（枫）水库中桥1号墩填土围堰，设置钢板桩围堰开挖承台，1号墩与泉州台之间设置泥浆池和沉淀池。跨越上丰（枫）水库设置单车道栈桥21m。于都一号隧道进口线左侧设置三级沉淀池，对废水进行处理，达标后排放。2.6主要工程数量表2-2主要工程数量表项目名称单位数量备注码砌沙袋立方米3600截水天沟坛工方168涵管外径2.O米60消能池坛工方48泥浆池个1沉淀池个1三级沉淀池行工方145填土围堰立方米1200钢板桩围堰吨38.8栈桥米212. 7工程特点、施工重点和技术难点分析及对策等本桥梁具有以下特点和重点：（
14、1）特点一：场地限制，施工干扰大本段长度进64m,本标段只施工桥梁下部结构一墩两台。桥址区边坡坡度大,施工道路困难，紧邻荷树二号隧道出口，伸入于都一号隧道进口内，桥台施工工序应与隧道洞口段相协调，尽量减少干扰。（2）特点二：水体保护要求高上丰（枫）水库环水保跨越上丰（枫）水库，1号墩位于水中，桩基采用泥浆护壁钻孔施工，于都一号隧道进口施工废水。避免对水库鱼类和灌溉用水水质影响需采取较多的环保措施。（3）施工重点：钻孔桩泥浆和隧道施工废水处理（4）本工程无技术难点。3施工计划3.1工期进度计划根据主体工程施工进度安排环水保措施：水库封闭计划5月1日开始，5月15日完成；两侧沙袋5月10日开始、5月20日完成，荷树二号隧道出口截水天沟及消能池，于都一号隧道进口截水天沟及消能池，三级沉淀池。其余具体施工进度计划见下表。表37施工进度计划表项目名称服位数量开始时间结束时间持续时间备注码砌沙袋立方米36002017年5月1日2017年5月25日24截水天
