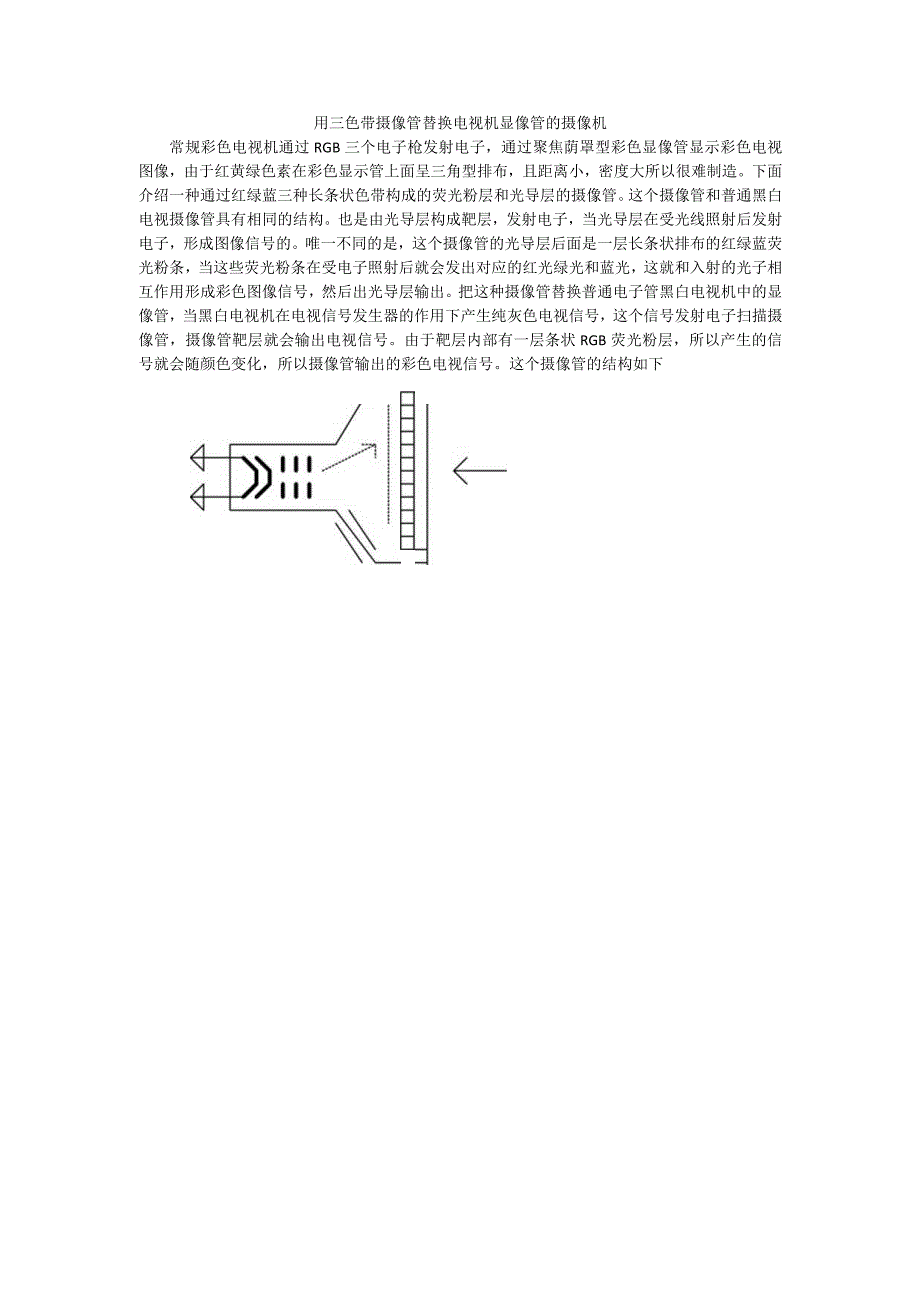

1、用三色带摄像管替换电视机显像管的摄像机常规彩色电视机通过RGB三个电子枪发射电子，通过聚焦荫罩型彩色显像管显示彩色电视图像，由于红黄绿色素在彩色显示管上面呈三角型排布，且距离小，密度大所以很难制造。下面介绍一种通过红绿蓝三种长条状色带构成的荧光粉层和光导层的摄像管。这个摄像管和普通黑白电视摄像管具有相同的结构。也是由光导层构成靶层，发射电子，当光导层在受光线照射后发射电子，形成图像信号的。唯一不同的是，这个摄像管的光导层后面是一层长条状排布的红绿蓝荧光粉条，当这些荧光粉条在受电子照射后就会发出对应的红光绿光和蓝光，这就和入射的光子相互作用形成彩色图像信号，然后出光导层输出。把这种摄像管替换普通
2、电子管黑白电视机中的显像管，当黑白电视机在电视信号发生器的作用下产生纯灰色电视信号，这个信号发射电子扫描摄像管，摄像管靶层就会输出电视信号。由于靶层内部有一层条状RGB荧光粉层，所以产生的信号就会随颜色变化，所以摄像管输出的彩色电视信号。这个摄像管的结构如下这时输出的电视信号只是一个杂波，也可以用电子管录音机记录这个电视信号。这个输出的这个电视信号必须进行调制电路加载到高频信号上才能形成真正的400MHZ左右的电视信号。同时可以利用发射，接收电路将最重的400MHZ的电视信号发送到其他电视机。接收这个信号的电视机的电路必须和上面那个把显像管换成摄像管的黑白电子管摄像机电路相同。这个电视机中没有

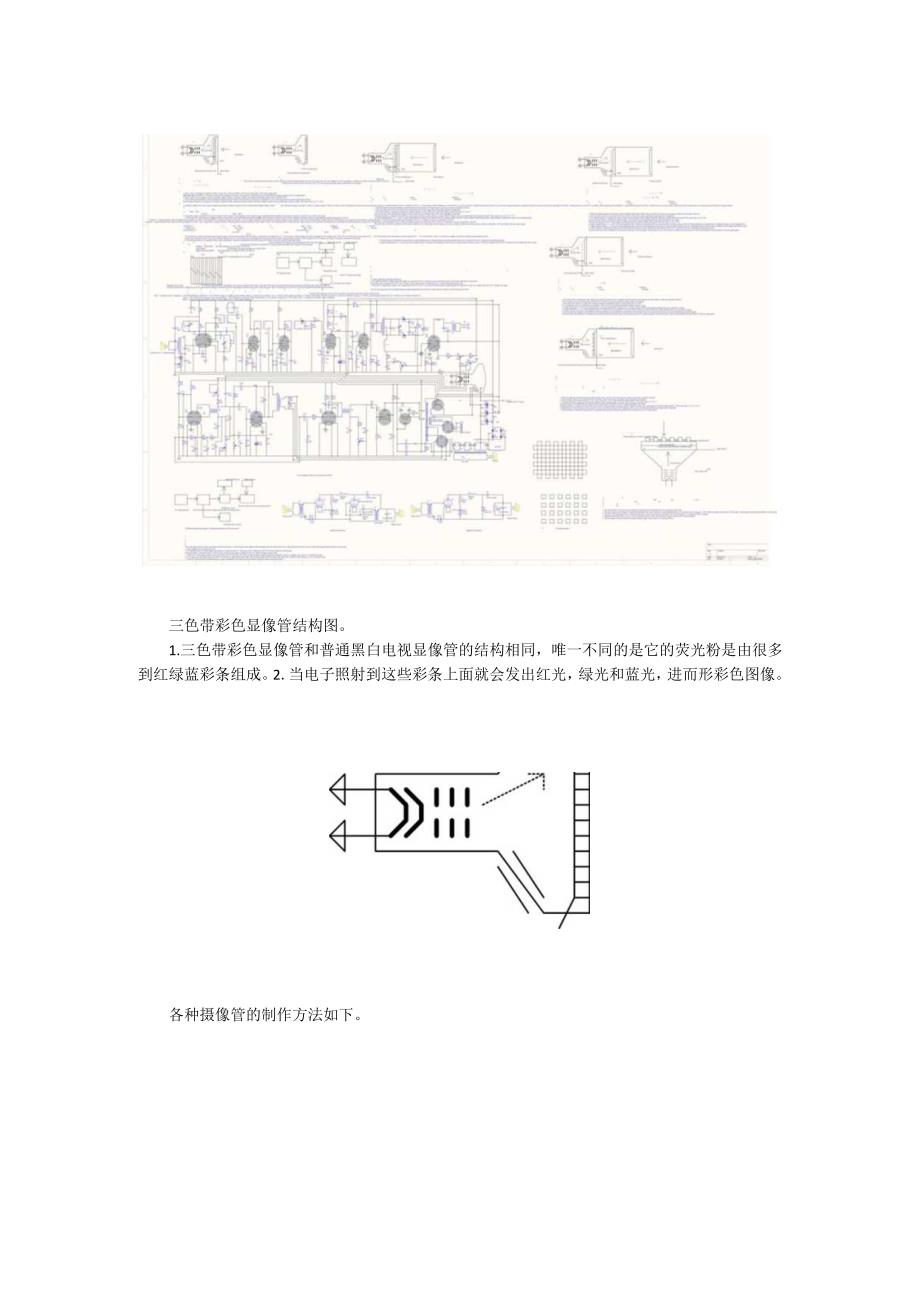

3、摄像管，只有显像管。这个显像管和普通黑白显像管结构相似。唯一不同的是这个显像管的荧光粉是红绿蓝组成的条状,它在一个电子枪的照射下产生不同的颜色。它的电路图在下面这个网址下载：链接：https:/pan.baidu.eom/s/leYh2ytzTYZWhYBav5rCpsA。提取码：CZtC链接：https:S下面是这个系统的原理图。三色带彩色显像管结构图。1.三色带彩色显像管和普通黑白电视显像管的结构相同，唯一不同的是它的荧光粉是由很多到红绿蓝彩条组成。2.当电子照射到这些彩条上面就会发出红光，绿光和蓝光，进而形彩色图像。各种摄像管的制作方法如下。1.在平面玻璃上面喷一层透明导电膜氧化锡，氧化
4、锌，氧化锢做微信号板。它们的质量比是2：1：0.5o2.再在导电膜上面喷一层半导体材料硫化镉、硒、硫化铝、硫化铅、硫化钮。它们的质后比是1：1：2：2：3：4,这种材料在光照时会改变阻值，会在光照时形成不同的电势。半导体材料由硒、硫化镉、硒化镉、硫化镉、碑化像、硅、错、硫化锌构成,它们的质量比是2：2：2：1：1：0.6o3.由于电子束照射在半导体光导材料上，使把上各点电势为零，因而在负载电阻上输出图像信号。4,也可以用硫化锌，氧化铅，硒化碑，硒化银单独做半导体光导膜。5.可以在稀薄的氧气中把氧化铅蒸发到玻璃表面形成靶材。就是将氧化铅放到蒸发皿中加热到150摄氏度，使其蒸发到玻璃表面。6.可以
5、将ZnSeZnTe放入到石墨堪烟中，在上面放入带透明电极的玻璃板上，分别控制生期温度在150-250摄氏度，可以在玻璃板上面得到ZnSe和ZnTe的固体蒸发物。7.ZnSexTel-x光电导膜。它的制造方法为，用烟1,2内分别放入ZnS与ZnTe,在上面放入带透明电极的玻璃基板4,分别控制生埸温度，可在基板上得到ZnSe与ZnTe固溶体蒸发膜，其厚度为2-20Umm,蒸发膜的速度为20微米/小时。基板4在150-250摄氏度预热下才能得到很好的膜。7.SnSexTel-光电导膜。它的制造方法为，甜烟1,2内分别放入SnS与SnTe,在上面放入带透明电极的玻璃基板4,分别控制增烟温度，可在基板上
6、得到ZnSe与ZnTe固溶体蒸发膜，其厚度为220umm,蒸发膜的速度为20微米/小时。基板4在150-250摄氏度预热下才能得到很好的膜。(ZnSe)X(GaAs)lx光电导膜，制作方法如下，在玻璃基片3上面，喷上SnO2透明电极，在其上用气相成法或蒸发法等附上数微米至数十微米厚的(ZnSe)X(GaAS)I-X固溶体的电导膜1,为了增加膜1的阻抗添加Cu,SFe等杂质。膜1在制成后，加以适当的热处理。这样制成的膜1,由于具有高电阻，像Si靶摄像管的二极管阵列一样，可以做摄像管使用。在基板为透明玻璃的板上覆有氧化锡膜作电极，保持基板在1.6*10-2E的氧气中蒸上氧化铅膜，蒸完后将体排除至真
7、空状态，在10-4E下，氧化铅在气氛中用70摄氏度的温度热处理3060分钟,另外，再用250摄氏度加热数分钟。然后急剧冷却就制成氧化铅硫化铅复合光电导膜。在与上述相同的基板上，将氧化铅粉与硫化铅粉末混合放在同一蒸发皿中，在10-2E氧气中按一般蒸发技术制成氧化铅硫化铅复合光电导膜。8.发光层是有3条条状荧光粉构成，荧光粉按照红黄绿红黄绿等等条状分布，如下图所示。图中R代表红色荧光粉。G代表绿色荧光粉，B代表蓝色荧光粉。蓝色荧光粉有Z2S(Mn),CaW04(W)绿色荧光粉有Zn2SO4(Mn)。红色荧光粉有MgSiO3(Mn),Zn3(PO4)2,9.荧光粉的基本印制方法是感光胶的曝光，一般P
8、VA(聚乙烯醇)感光材料，这种材料紫外线照射下就硬化，将荧光粉加入纯净的PVA感光胶，在长条状掩膜下，用高压汞灯曝光，显影后，用H202的水溶液就会分解没有固化的PVA0固化的PVA和荧光粉就形成长条带状。荧光粉及活性剂。红色，1.硼酸镉：锦，2.正磷酸锌：镒，3.硒化锌：铜，4.硒化锌镉:铜，5.硒化锌镉：银，6.正桃酸钮：销，7.正矶酸钮：:铺，8.氧硫化钻：箱，9.氧化铝：铺(有限使用)，10.氧化钻：箱(有限使用)。绿色,1.正硅酸锌：镭(低浓度)，2.正硅酸锌:铢(高浓度)，3.氯酸锌：锌，4.硫化锌镉：银，5.硫化锌镉：铜：铝。蓝色,1.硅酸钙镁：钛,2.硫化锌：银，3.硫化锌：锦
