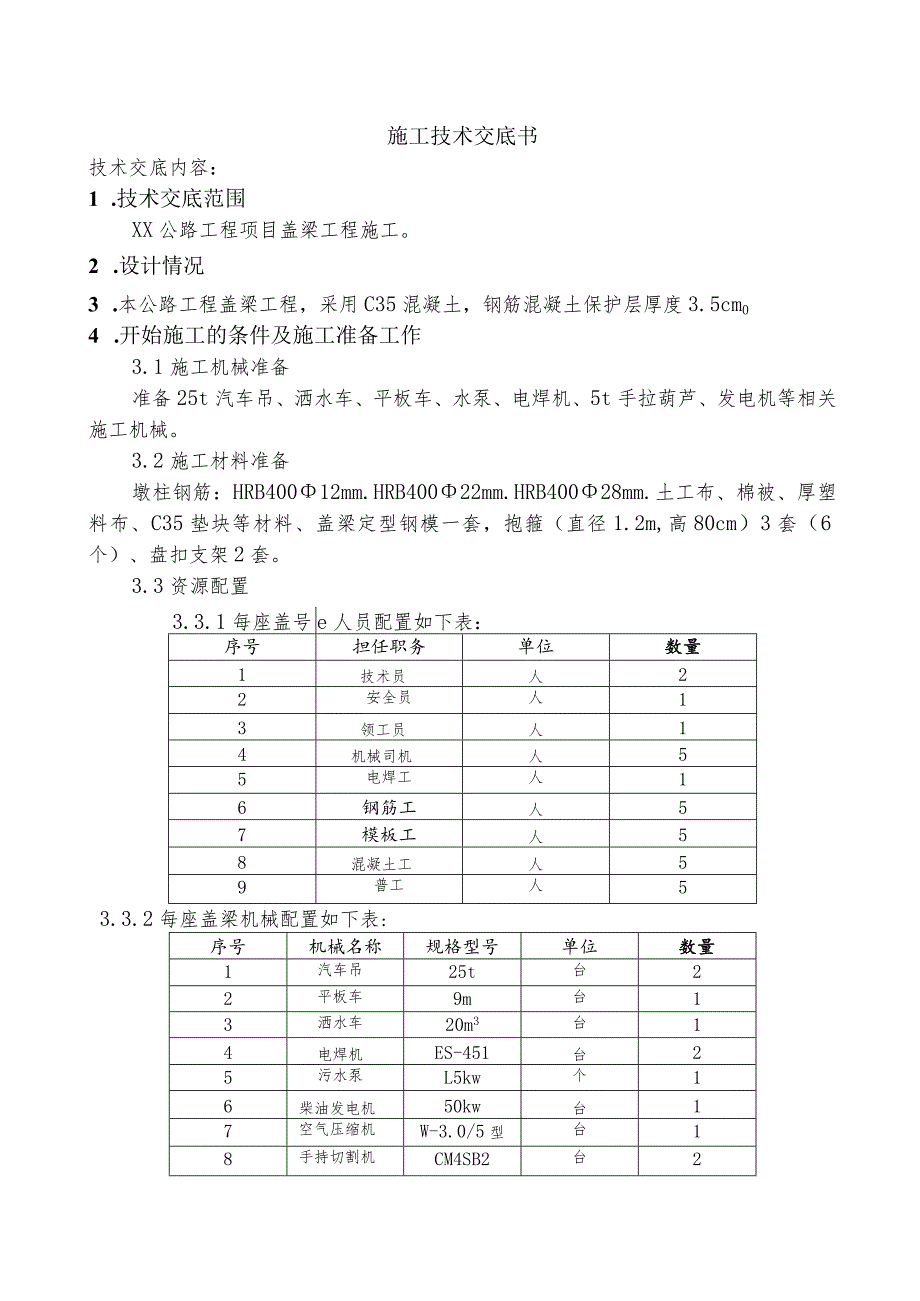

1、施工技术交底书技术交底内容：1 .技术交底范围XX公路工程项目盖梁工程施工。2 .设计情况3 .本公路工程盖梁工程，采用C35混凝土，钢筋混凝土保护层厚度3.5cm04 .开始施工的条件及施工准备工作3.1施工机械准备准备25t汽车吊、洒水车、平板车、水泵、电焊机、5t手拉葫芦、发电机等相关施工机械。3.2施工材料准备墩柱钢筋：HRB40012mm.HRB40022mm.HRB40028mm.土工布、棉被、厚塑料布、C35垫块等材料、盖梁定型钢模一套，抱箍（直径1.2m,高80cm）3套（6个）、盘扣支架2套。3.3资源配置3.3.1每座盖号e人员配置如下表：序号担任职务单位数量1技术员人22

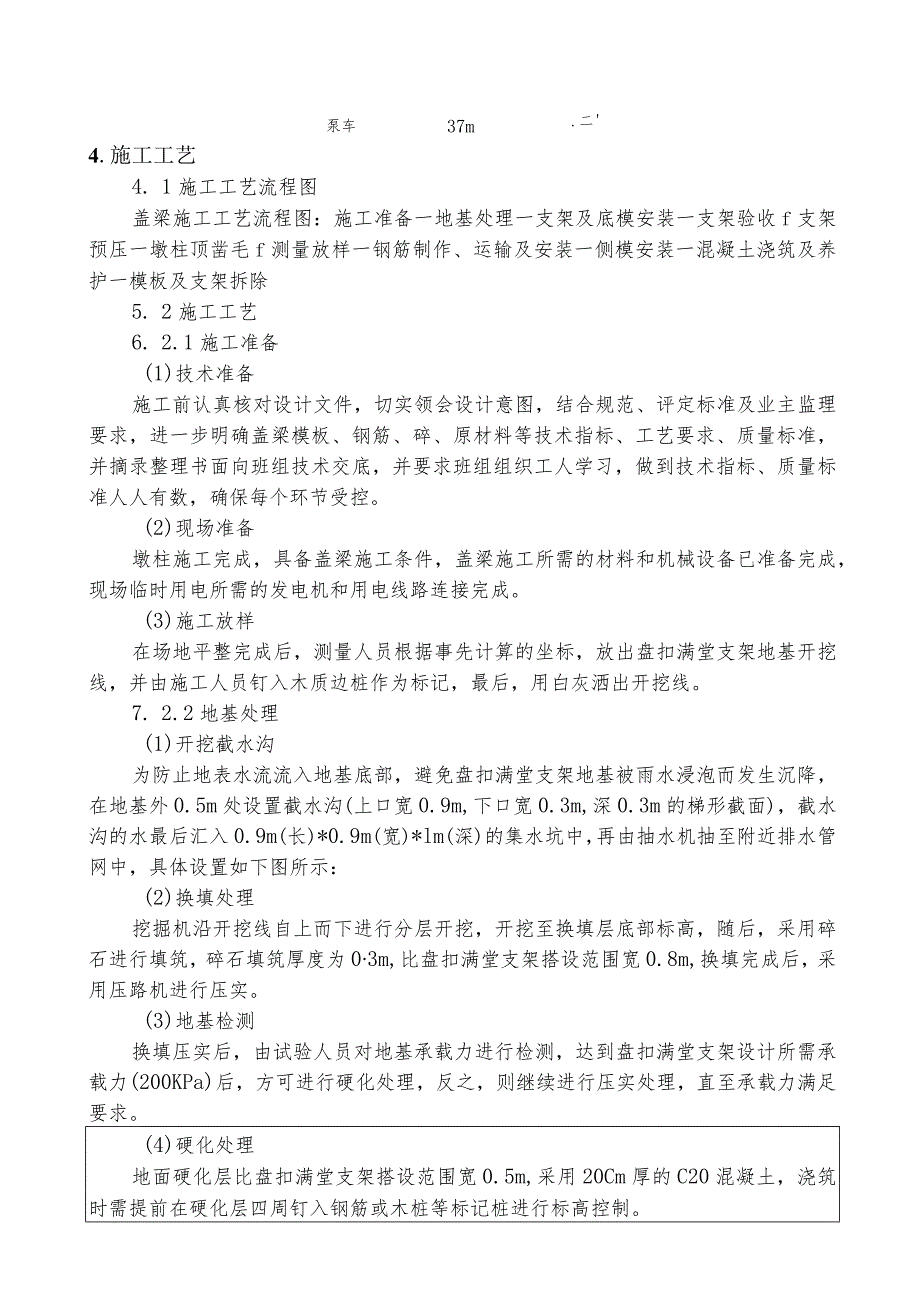

2、安全员人13领工员人14机械司机人55电焊工人16钢筋工人57模板工人58混凝土工人59普工人53.3.2每座盖梁机械配置如下表:序号机械名称规格型号单位数量1汽车吊25t台22平板车9m台13洒水车20m3台14电焊机ES-451台25污水泵L5kw个16柴油发电机50kw台17空气压缩机W-3.0/5型台18手持切割机CM4SB2台2泵车37m.二4.施工工艺4. 1施工工艺流程图盖梁施工工艺流程图：施工准备一地基处理一支架及底模安装一支架验收f支架预压一墩柱顶凿毛f测量放样一钢筋制作、运输及安装一侧模安装一混凝土浇筑及养护一模板及支架拆除5. 2施工工艺6. 2.1施工准备(1)技术准备
3、施工前认真核对设计文件，切实领会设计意图，结合规范、评定标准及业主监理要求，进一步明确盖梁模板、钢筋、碎、原材料等技术指标、工艺要求、质量标准，并摘录整理书面向班组技术交底，并要求班组组织工人学习，做到技术指标、质量标准人人有数，确保每个环节受控。(2)现场准备墩柱施工完成，具备盖梁施工条件，盖梁施工所需的材料和机械设备已准备完成，现场临时用电所需的发电机和用电线路连接完成。(3)施工放样在场地平整完成后，测量人员根据事先计算的坐标，放出盘扣满堂支架地基开挖线，并由施工人员钉入木质边桩作为标记，最后，用白灰洒出开挖线。7. 2.2地基处理(1)开挖截水沟为防止地表水流流入地基底部，避免盘扣满堂
4、支架地基被雨水浸泡而发生沉降，在地基外0.5m处设置截水沟(上口宽0.9m,下口宽0.3m,深0.3m的梯形截面)，截水沟的水最后汇入0.9m(长)*0.9m(宽)*lm(深)的集水坑中，再由抽水机抽至附近排水管网中，具体设置如下图所示：(2)换填处理挖掘机沿开挖线自上而下进行分层开挖，开挖至换填层底部标高，随后，采用碎石进行填筑，碎石填筑厚度为03m,比盘扣满堂支架搭设范围宽0.8m,换填完成后，采用压路机进行压实。(3)地基检测换填压实后，由试验人员对地基承载力进行检测，达到盘扣满堂支架设计所需承载力(200KPa)后，方可进行硬化处理，反之，则继续进行压实处理，直至承载力满足要求。(4)

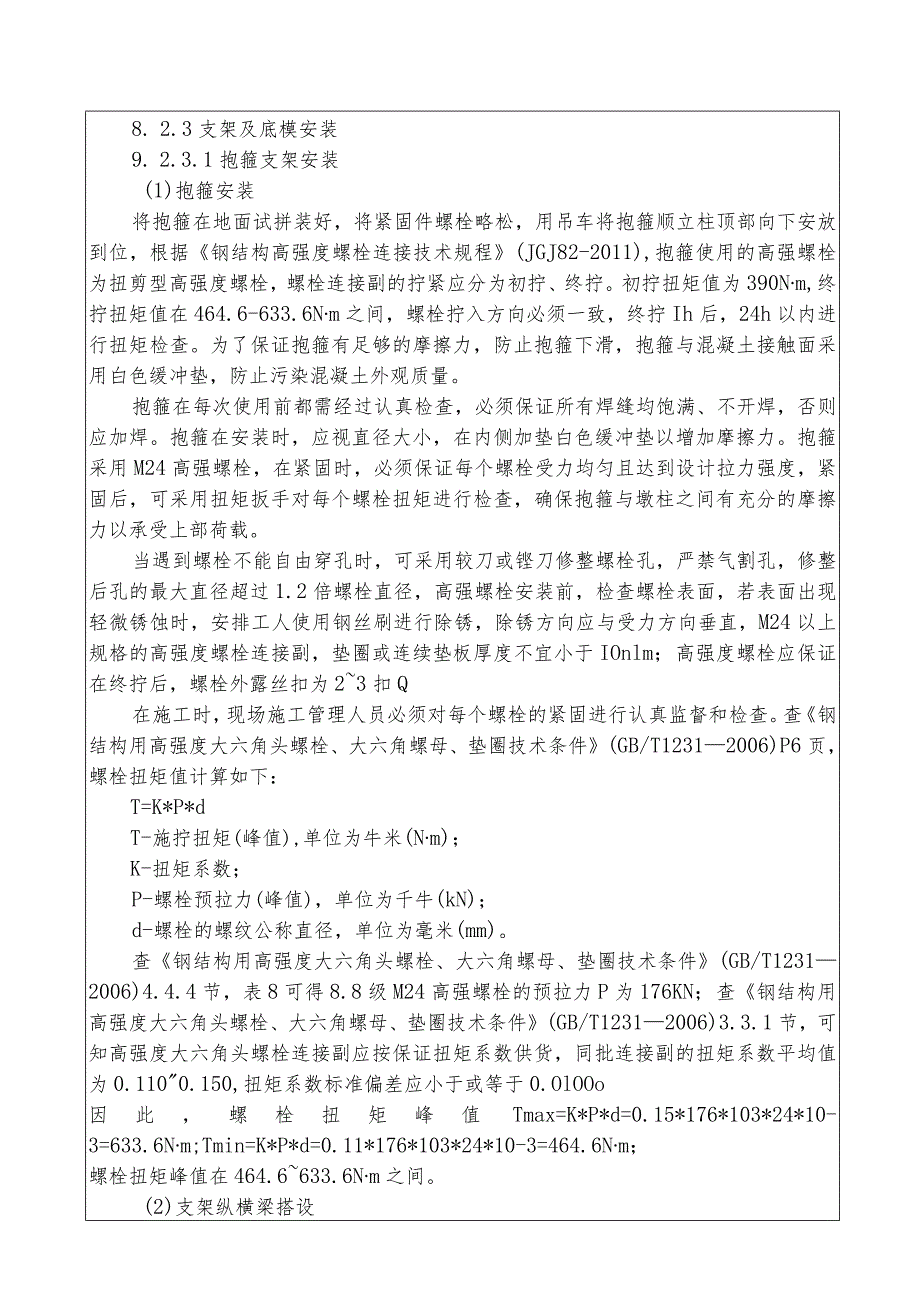

5、硬化处理地面硬化层比盘扣满堂支架搭设范围宽0.5m,采用20Cm厚的C20混凝土，浇筑时需提前在硬化层四周钉入钢筋或木桩等标记桩进行标高控制。8. 2.3支架及底模安装9. 2.3.1抱箍支架安装(1)抱箍安装将抱箍在地面试拼装好，将紧固件螺栓略松，用吊车将抱箍顺立柱顶部向下安放到位，根据钢结构高强度螺栓连接技术规程(JGJ82-2011),抱箍使用的高强螺栓为扭剪型高强度螺栓，螺栓连接副的拧紧应分为初拧、终拧。初拧扭矩值为390Nm,终拧扭矩值在464.6-633.6Nm之间，螺栓拧入方向必须一致，终拧Ih后，24h以内进行扭矩检查。为了保证抱箍有足够的摩擦力，防止抱箍下滑，抱箍与混凝土接触
6、面采用白色缓冲垫，防止污染混凝土外观质量。抱箍在每次使用前都需经过认真检查，必须保证所有焊缝均饱满、不开焊，否则应加焊。抱箍在安装时，应视直径大小，在内侧加垫白色缓冲垫以增加摩擦力。抱箍采用M24高强螺栓，在紧固时，必须保证每个螺栓受力均匀且达到设计拉力强度，紧固后，可采用扭矩扳手对每个螺栓扭矩进行检查，确保抱箍与墩柱之间有充分的摩擦力以承受上部荷载。当遇到螺栓不能自由穿孔时，可采用较刀或铿刀修整螺栓孔，严禁气割孔，修整后孔的最大直径超过1.2倍螺栓直径，高强螺栓安装前，检查螺栓表面，若表面出现轻微锈蚀时，安排工人使用钢丝刷进行除锈，除锈方向应与受力方向垂直，M24以上规格的高强度螺栓连接副，
7、垫圈或连续垫板厚度不宜小于IOnlm；高强度螺栓应保证在终拧后，螺栓外露丝扣为23扣Q在施工时，现场施工管理人员必须对每个螺栓的紧固进行认真监督和检查。查钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件(GB/T12312006)P6页，螺栓扭矩值计算如下：T=K*P*dT-施拧扭矩(峰值),单位为牛米(Nm)；K-扭矩系数；P-螺栓预拉力(峰值)，单位为千牛(kN)；d-螺栓的螺纹公称直径，单位为毫米(mm)。查钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件(GB/T12312006)4.4.4节，表8可得8.8级M24高强螺栓的预拉力P为176KN；查钢结构用高强度大六角头螺栓、
8、大六角螺母、垫圈技术条件(GB/T12312006)3.3.1节，可知高强度大六角头螺栓连接副应按保证扭矩系数供货，同批连接副的扭矩系数平均值为0.1100.150,扭矩系数标准偏差应小于或等于0.OlOOo因此，螺栓扭矩峰值Tmax=K*P*d=0.15*176*103*24*10-3=633.6Nm;Tmin=K*P*d=0.11*176*103*24*10-3=464.6Nm；螺栓扭矩峰值在464.6633.6Nm之间。(2)支架纵横梁搭设抱箍安装完成后，采用吊车吊装150b工字钢横梁和14a槽钢纵梁，工字钢横梁吊装过程中在钢梁两端系两根溜绳，人工控制梁的水平转动方向。当横梁提升至抱箍上
9、方时，通过吊车和溜绳控制梁体方向位置，使梁底部与抱箍牛腿基本对中后平稳下放，然后安装“22mm拉杆将工字钢拉结固定。(3)底模及作业平台安装盖梁底模采用组合钢模，模板采用6mm厚的钢板，模板背肋采用10槽钢。采用抱箍支架施工时，利用支架分配梁14a槽钢做大背肋，横桥向布置，间距50cm；槽钢之上直接安装底模，施工平台处采用40cm*5cm*400cm木脚手板搭设。支架的施工作业平台宽80cm,采用5cm厚脚手板搭设，且与槽钢要有连接，严禁出现探头跳板，同时在施工平台外围用48mm的钢管搭设高1.2m的安全防护栏杆，施工平台示意图如下：底模安装时，底模圆心孔与圆形墩柱之间的缝隙用双面胶进行封堵，
10、防止混凝土浇筑过程中漏浆，底模安装固定时，需要确保墩柱深入盖梁底模不小于5cmo在模板支架安装时，严格按由下而上的顺序进行；模板支架与底模安装布置详见盖梁支架布置图。4.2.3.2盘扣式支架安装满堂式盘扣钢管支架主要由竖向承重立杆、水平联系横杆、可调底座和顶托等组成。随箱梁截面变化，盘扣支架的布置方式有所不同，立杆间距通过计算确定，立杆纵间距为600rnm,横向间距为600mm,横杆步距为1500mmo支架立杆及横杆规格均为648X3.Omm钢管，支架搭设前仔细检查杆件变形及盘扣断裂情况，影响承载力的杆件不得使用。支架安装应从一端向另一端或从跨中向两端延伸，按照底座、立杆、水平杆（水平加固件）
11、、竖向斜杆安装；根据建筑施工承插型盘扣式钢管脚手架安全技术规程（JGJ231-2010）相关要求，考虑到支架的整体稳定性，在架体外侧周边及内部纵、横向每5跨（且不小于3m）,由底至顶设置连续竖向剪刀撑，剪刀撑宽度为5跨。竖向剪刀撑与地面的倾角应45飞0度，剪刀撑两杆搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mmo支架立杆在L8m高度内的垂直度偏差不得大于5mm；支架全高的垂直度偏差应小于支架高度的1/600,且不得大于35mmo水平杆安装时应控制直线度和水平度。各层水平框架的纵、横向直线度应小于立杆间距的1/200,相邻水平杆的
12、高差应小于+5mm。支架严格按设计搭设，立杆竖直，横杆水平，横杆与立杆在盘扣连接处要牢靠。可调底座与顶托丝杆插入立杆长度不少于150mm。为避免立杆顶部自由端过长，立杆自由端（含顶托外露长度）控制在30OnIm以内，立杆底部安装可调底托，底托丝杆外露长度不超过200mmo支架底部须设置纵向和横向的扫地杆，扫地杆离地面高度不得超过20Ommo水平剪刀撑上下共设置2道，分别设置在最底层横杆和最顶层横杆的上部。扫地杆和剪刀撑采用扣件式648X3.Omm钢管（单根长度6m）及其配套类型的扣件固定。支架顶部（距模板下500mm）必须设置水平剪刀撑，纵、横向均须设垂直剪刀撑，并采用扣件固结于立杆上，剪刀撑
13、采用48X3.0un钢管。剪刀撑的设置符合建筑施工承插型盘扣式钢管脚手架安全技术规程（JGJ231-2010）要求，即：剪力撑由底到顶连续设置，并在整个长度和高度上布置；剪力撑通过旋转扣件连接在立杆上，扣件中心到立杆与横杆相交节点的距离不能大于15cm,剪力撑接长采用搭接，搭接长度不小于IOoCn1；剪力撑沿周边高度的倾角在45。60之间，跨越立杆的根数为不少于4根且不多于6根。根据建筑施工承插型盘扣式钢管脚手架安全技术规程要求,支架搭设高宽比不宜大于3。本工程盖梁盘扣支架高宽比如下所示：表3.3-1盖梁盘口满堂支架高宽比统计表序号盖梁数量(座)圆柱直径(m)支架高(m)支架宽(m)高宽比11
14、1.453.61.4211.453.61.4311.453.61.4411.453.61.4521.44.23.61.2621.44.23.61.2从上表可知，本工程盖梁盘扣满堂支架最不利工况高宽比为1.43,符合建筑施工承插型盘扣式钢管脚手架安全技术规程中关于高宽比不宜大于3的要求。4. 2.4支架验收5. 2.4.1盘扣支架验收盘扣支架验收详见附件5：盘扣式支撑架施工验收记录。6. 2.4.2抱箍支架验收(1)验收内容抱箍的结构尺寸是否符合方案要求；抱箍的螺栓扭矩实测值是否小于峰值；抱箍支架的纵梁(5Ob工字钢)与分配梁(14a槽钢)的布置位置和间距是否符合方案要求；抱箍与墩柱之间是否安装
15、了白色缓冲垫。(2)验收注意事项支架采用三级验收，即项目经理部验收、局指验收和监理验收。在支架搭设施工过程中，工区安排专人进行巡视检查指导，发现不符合施工方案和规范规程要求的，应及时纠正，确保施工安全和质量。如：满堂支架主要对支架立杆的纵横间距、步距、剪刀撑的布置等是否符合施工方案的要求进行验收；抱箍支架主要对抱箍面板上的螺栓是否有遗漏，每个螺栓的强度是否达到设计强度，分配梁的问距是否符合方案要求等进行验收。支架搭设完成后，进行验收，并悬挂明显的状态标识牌(合格、不合格、待验收等)；验收合格后方可转入下道工序应用。支架的验收执行三级验收：工区验收，由工区项目经理组织工管部、安质部、项目队等负责人和施工队
