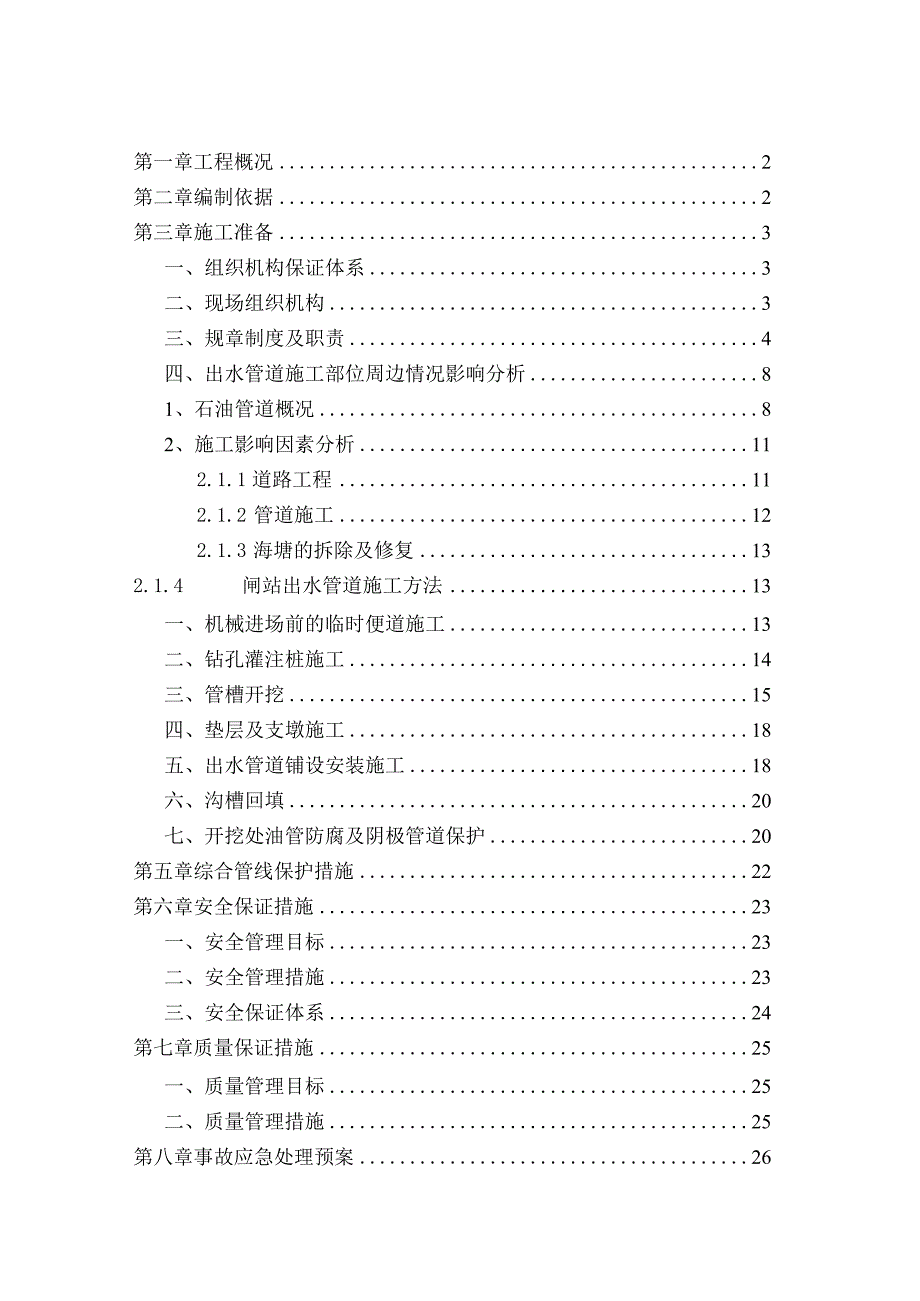

1、第一章工程概况2第二章编制依据2第三章施工准备3一、组织机构保证体系3二、现场组织机构3三、规章制度及职责4四、出水管道施工部位周边情况影响分析81、石油管道概况82、施工影响因素分析112.1.1 道路工程112.1.2 管道施工122.1.3 海塘的拆除及修复132.1.4 闸站出水管道施工方法13一、机械进场前的临时便道施工13二、钻孔灌注桩施工14三、管槽开挖15四、垫层及支墩施工18五、出水管道铺设安装施工18六、沟槽回填20七、开挖处油管防腐及阴极管道保护20第五章综合管线保护措施22第六章安全保证措施23一、安全管理目标23二、安全管理措施23三、安全保证体系24第七章质量保证措

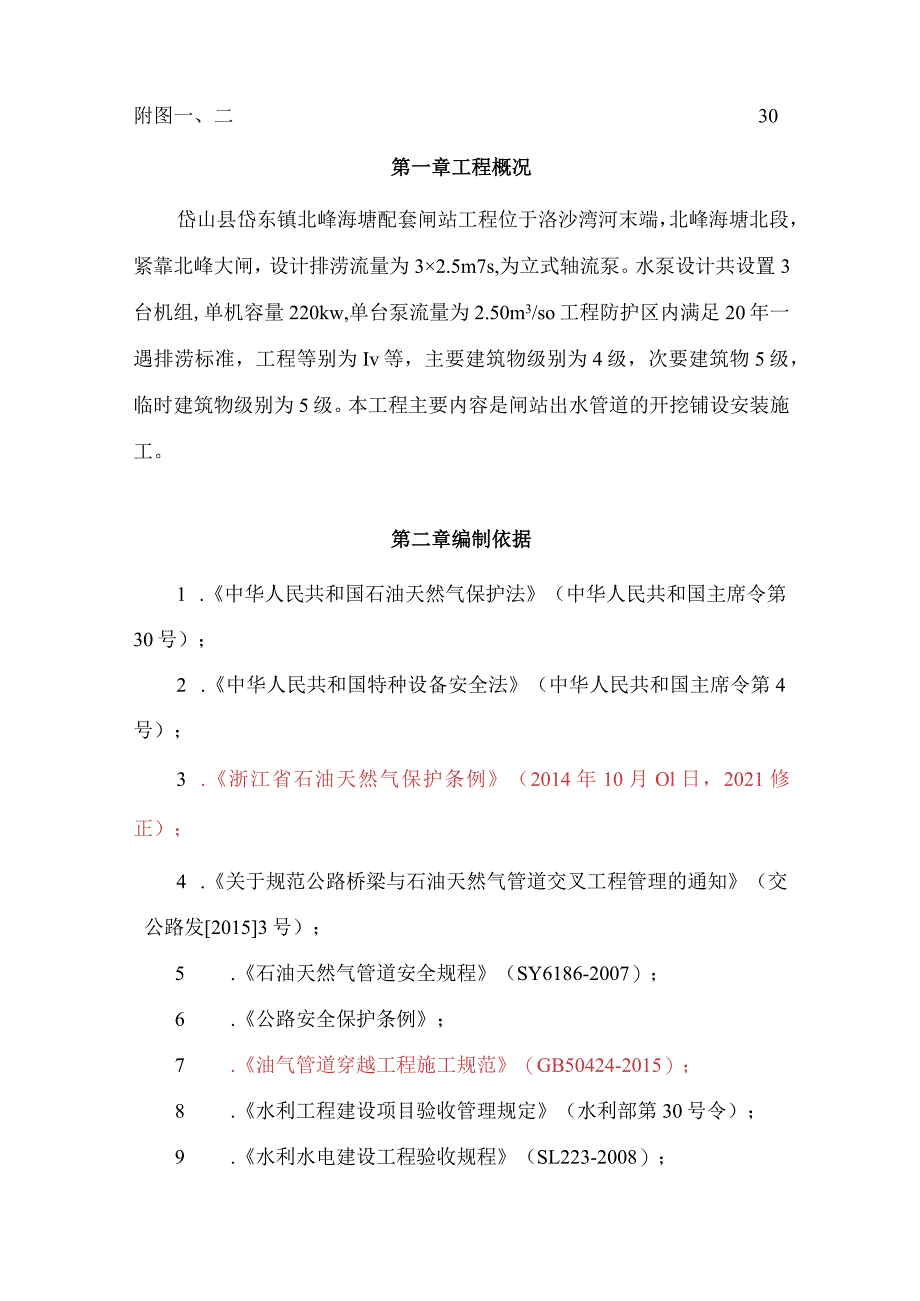

2、施25一、质量管理目标25二、质量管理措施25第八章事故应急处理预案2630附图一、二第一章工程概况岱山县岱东镇北峰海塘配套闸站工程位于洛沙湾河末端，北峰海塘北段，紧靠北峰大闸，设计排涝流量为32.5m7s,为立式轴流泵。水泵设计共设置3台机组,单机容量220kw,单台泵流量为2.50m3/so工程防护区内满足20年一遇排涝标准，工程等别为Iv等，主要建筑物级别为4级，次要建筑物5级，临时建筑物级别为5级。本工程主要内容是闸站出水管道的开挖铺设安装施工。第二章编制依据1 .中华人民共和国石油天然气保护法（中华人民共和国主席令第30号）；2 .中华人民共和国特种设备安全法（中华人民共和国主席令第

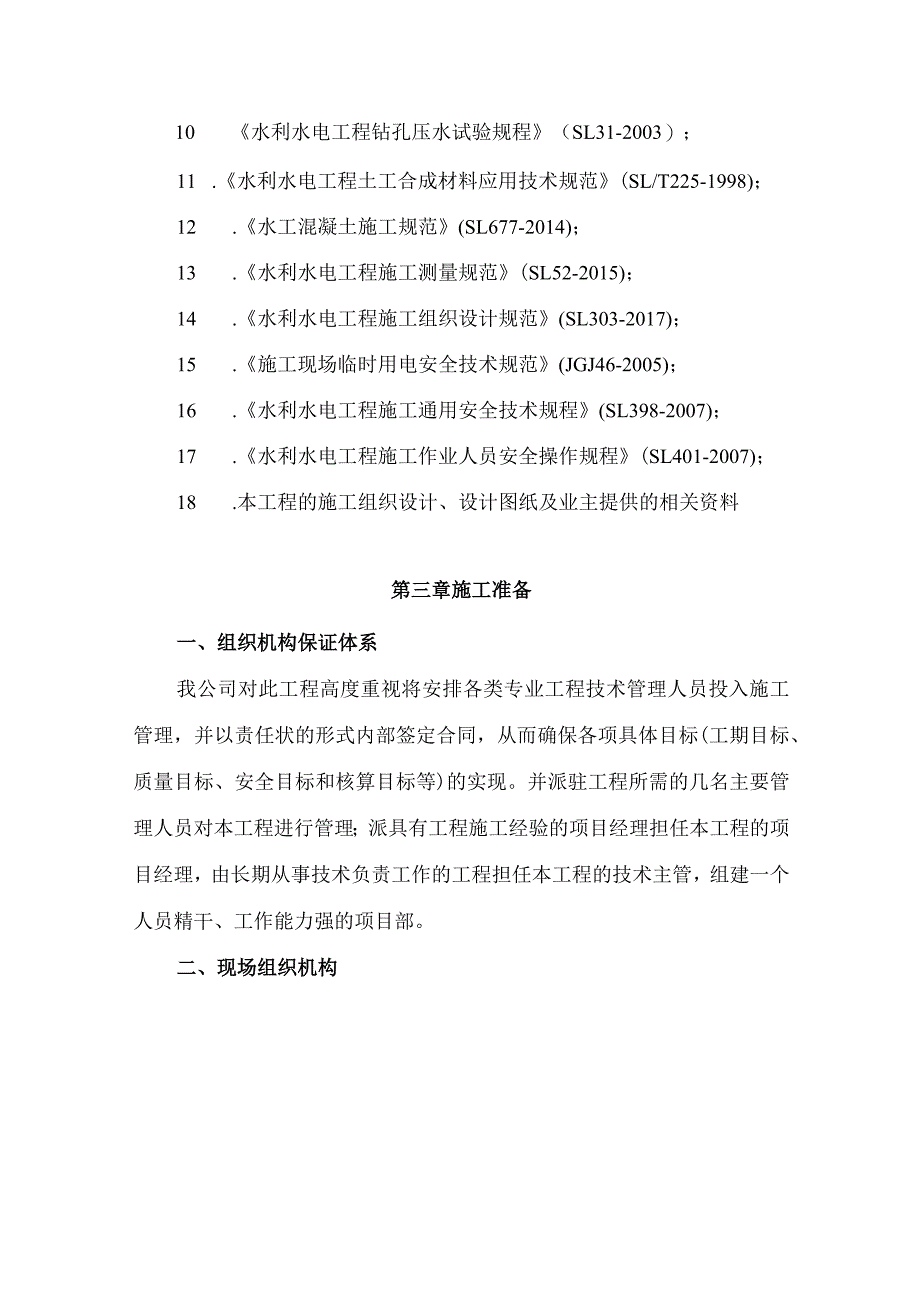

3、4号）；3 .浙江省石油天然气保护条例（2014年10月Ol日，2021修正）；4 .关于规范公路桥梁与石油天然气管道交叉工程管理的通知（交公路发20153号）；5 .石油天然气管道安全规程（SY6186-2007）；6 .公路安全保护条例；7 .油气管道穿越工程施工规范（GB50424-2015）；8 .水利工程建设项目验收管理规定（水利部第30号令）；9 .水利水电建设工程验收规程（SL223-2008）；10 水利水电工程钻孔压水试验规程（SL31-2003）；11 .水利水电工程土工合成材料应用技术规范(SL/T225-1998)；12 .水工混凝土施工规范(SL677-2014)；1
4、3 .水利水电工程施工测量规范(SL52-2015)；14 .水利水电工程施工组织设计规范(SL303-2017)；15 .施工现场临时用电安全技术规范(JGJ46-2005)；16 .水利水电工程施工通用安全技术规程(SL398-2007)；17 .水利水电工程施工作业人员安全操作规程(SL401-2007)；18 .本工程的施工组织设计、设计图纸及业主提供的相关资料第三章施工准备一、组织机构保证体系我公司对此工程高度重视将安排各类专业工程技术管理人员投入施工管理，并以责任状的形式内部签定合同，从而确保各项具体目标(工期目标、质量目标、安全目标和核算目标等)的实现。并派驻工程所需的几名主要管
5、理人员对本工程进行管理；派具有工程施工经验的项目经理担任本工程的项目经理，由长期从事技术负责工作的工程担任本工程的技术主管，组建一个人员精干、工作能力强的项目部。二、现场组织机构项目部项目经理现场负责人技术负责人取样员材料员资料员安全员质检员施工员三、规章制度及职责1、项目部规章制度是确保工期如期实现的必要保证施工项目部是代表公司行使该工程实施的临时权力机构，将全面按项目法管理施工。为此特以作业班组为单元，层层建立工期质量、安全文明施工等方面的管理制度，从而确保工期高品质如期完成。2、主要负责人职责(1)项目经理代表公司、是该工程施工的最高指令人，对工程形象进度和工程质量全面的责任。岗位职责如
6、下:全面主持项目执行机构的日常工作；在投标阶段，组织编制投标文件；项目实施过程的全职组织者和指挥者；组织编制项目质量保证计划、各类施工技术方案、安全文明施工组织管理方案并督促落实工作；组织编制项目执行机构的劳资分配制度和其他管理制度；与组织编制项目实施的各类进度计划、预算、报表；组织项目实施的各类供应商的选择工作；拟订项目执行机构组织和人员配制及其岗位职责；具体负责项目质量、工期，安全目标的管理监督工作；决定项目的各种奖励分配方案并报公司备案；QD负责与业主、监理、设计等的协调和沟通的组织领导工作；负责工程的竣工交验工作；（2）项目技术负责人对该项目工程负技术责任，分管施工内业、工程施工、工程
7、质量、测量工作、组织参加业主技术会议和解决施工过程疑难问题，组织编制、审定竣工资料。岗位职责：协助项目经理管理和领导技术部和设计部的工作；组织相关部门和人员代表项目部参与与业主、监理方等就施工方案、技术、设计、质量等方面的问题的会议、讨论或磋商；主持施工组织设计和重大技术方案和测量方案的编制并负责审核、把关；组织进度计划的编制并监督落实，各项工作之间在进度安排方面的配合和协调；参与项目质量策划并督促技术方案和施工组织设计主要内容的落实工作；对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关；协助项目领导和组织创优工作；竣工图、竣工资料、技术总结等工作的指导和把关；负责组织对工人和劳务队
8、伍的岗前培训工作并审查培训效果;(3)施工员在项目经理和技术主管领导下,对工程施工形象进度,工程质量具体策划并下令给各施工班组执行,是直接布置作业层，按进度计划正常动转的指挥者，对工程进度和工程质量负直接责任。(4)安全员在安全管理小组领导下，每天24小时坚守工作现场随时巡视、检查、指挥安全管理，消除安全隐患，尤其重视安全管理工作，同时还应协助交警维护好交通秩序，保证交通安全。岗位职责：协助技术负责人工作和监理一道，负责项目安全生产、文明施工和环境保护工作；参与编制项目质量保证计划，负责编制安全文明施工组织管理方案和管理制度并监督实施；负责安全生产和文明施工的日常检查、监督、消除隐患等管理工作
9、;负责管理人员和进场工人安全教育工作；负责安全技术审核把关和安全交底；负责每周的全员安全生产例会；负责制定安全生产应急计划，保证一旦出现安全以外，能立即按规定报告各级政府机构，保证项目施工生产的正常进行，负责准备安全事故报告；(5)质检员是工程质量的具体负责人，负责巡视监督施工现场工序是否按规程、规范施工情况并及时纠正，协助资料员搞好隐蔽工程等工程质量资料。岗位职责：协助技术负责人工作，负责项目质量监督、质量管理、创优评奖和质量体系工作的开展；配合项目质量总监，负责管理项目质量检检小组的工作，实施项目过程中工程质量的质检工作，并与政府质量监督对口工作；负责管理落实质量记录的整理存档工作，协助项
10、目总工程师和副总工程师进行竣工资料的编制工作；负责编制项目质量保证计划并负责监督实施、过程控制、日常管理；负责项目全员质量保证体系和质量方针的培训教育工作；负责分部分项工程工序质量检查和质量评定工作；参与相关材料供应商的选择和日常管理工作；负责质量目标的分解落实，编制质量奖惩责任制度并负责日常管理;负责工程创优和评奖的策划、组织、资料准备和日常管理工作;最终负责竣工和阶段交验技术资料和质量记录的整理、分装工作；与技术部一道，共同负责项目阶段交验和竣工交验；域负责质量事故的预防和整改处理工作。(6)内业资料员负责技术资料按备案制要求收集、制作、汇编成册、协助技术负责人指导施工，处理施工中技术问题
11、以及完善施工中和竣工后各种技术资料的汇编。(7)测量员是工程施工“龙头龙尾”工程，负责施工中复测、放线、放样、平面和高程控制测量工作，并及时提供工序施工平面和高程资料。(8)材料管理员负责及时优质按量供应施工材料，作好材料供应计划，准备和材料落实工作，协助副经理接好材料保管工作。四、出水管道施工部位周边情况影响分析1、石油管道概况经现场排摸探测，在泵站管道出口、北峰海塘内陆侧堤脚附近约5m处有一根250的石油管道平行海堤布置，并穿过北侧的北峰大闸闸前闸墩。详见以下附图：北修大雨输油售续/5fOCA*I.嗣2M*t-1.03海皿9-025,二榜-1输油管线布图输油管线现场照片图该石油管道埋深约8
12、0cm,石油管道内设计压力7.8Mpao2、施工影响因素分析该处石油管道施工范围主要考虑以下影响因素：1、道路工程（临时便道及正式道路）；2、泵站出水管道施工；3、穿海塘钢管破堤及2.1.1 道路工程本工程范围东西两侧各有一条便道，东侧便道为海塘交通道路为永久交通便道，供社会车辆通行，西侧便道为泵站工程临时施工便道。道路工程施工主要考虑便道施工过程中大型车辆通行对石油管道的影响；施工便道启用后，工程车辆通行对管道的影响等。但现状海塘道路与输油管道平行布置，没有交叉。2.1.2 管道施工北峰泵站为堤后式布置结构，采用单泵单管的型式穿北峰海塘排至外海。泵站出水管为DN1200mm钢管。按设计图纸，
13、出流管道布置于石油管道下方。两管道之间外壁净距离为30cm。考虑水流出流管道的开挖、安装过程中，对石油管道的有较大影响。主要体现在如下几个方面：(1)管槽开挖造成石油管道的悬空。对管道的结构应力造成不利影响。(2)管道布设安装过程中，施工机械对管道周边土体的挤压，造成对输油管道的次应力影响。(3)原设计管道采用支墩结合桩基的型式对出水管道进行布置，支墩离石油管道也很近。支墩下部的钻孔灌注桩施工过程中桩基机械的设置、钻孔施工的震动对管道的安全形成了较大的安全隐患。2.1.3 海塘的拆除及修复水泵出流管道需穿北峰海塘。因此，工程要开挖和修复一部分海塘，由于海塘于输油管道较近，工程车辆进出，施工机械
