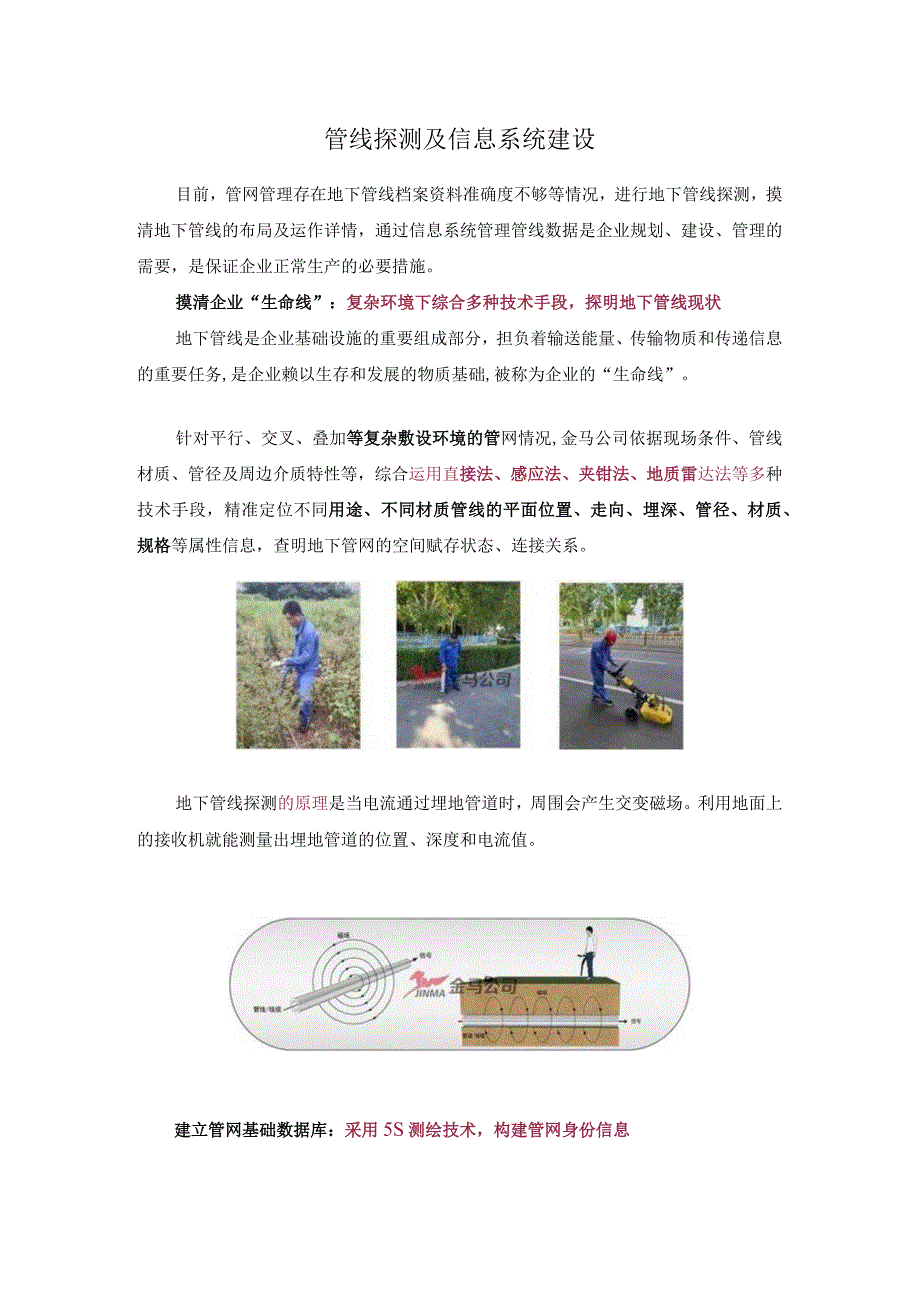

1、管线探测及信息系统建设目前，管网管理存在地下管线档案资料准确度不够等情况，进行地下管线探测，摸清地下管线的布局及运作详情，通过信息系统管理管线数据是企业规划、建设、管理的需要，是保证企业正常生产的必要措施。摸清企业“生命线”：复杂环境下综合多种技术手段，探明地下管线现状地下管线是企业基础设施的重要组成部分，担负着输送能量、传输物质和传递信息的重要任务,是企业赖以生存和发展的物质基础,被称为企业的“生命线”。针对平行、交叉、叠加等复杂敷设环境的管网情况,金马公司依据现场条件、管线材质、管径及周边介质特性等，综合运用直接法、感应法、夹钳法、地质雷达法等多种技术手段，精准定位不同用途、不同材质管线的

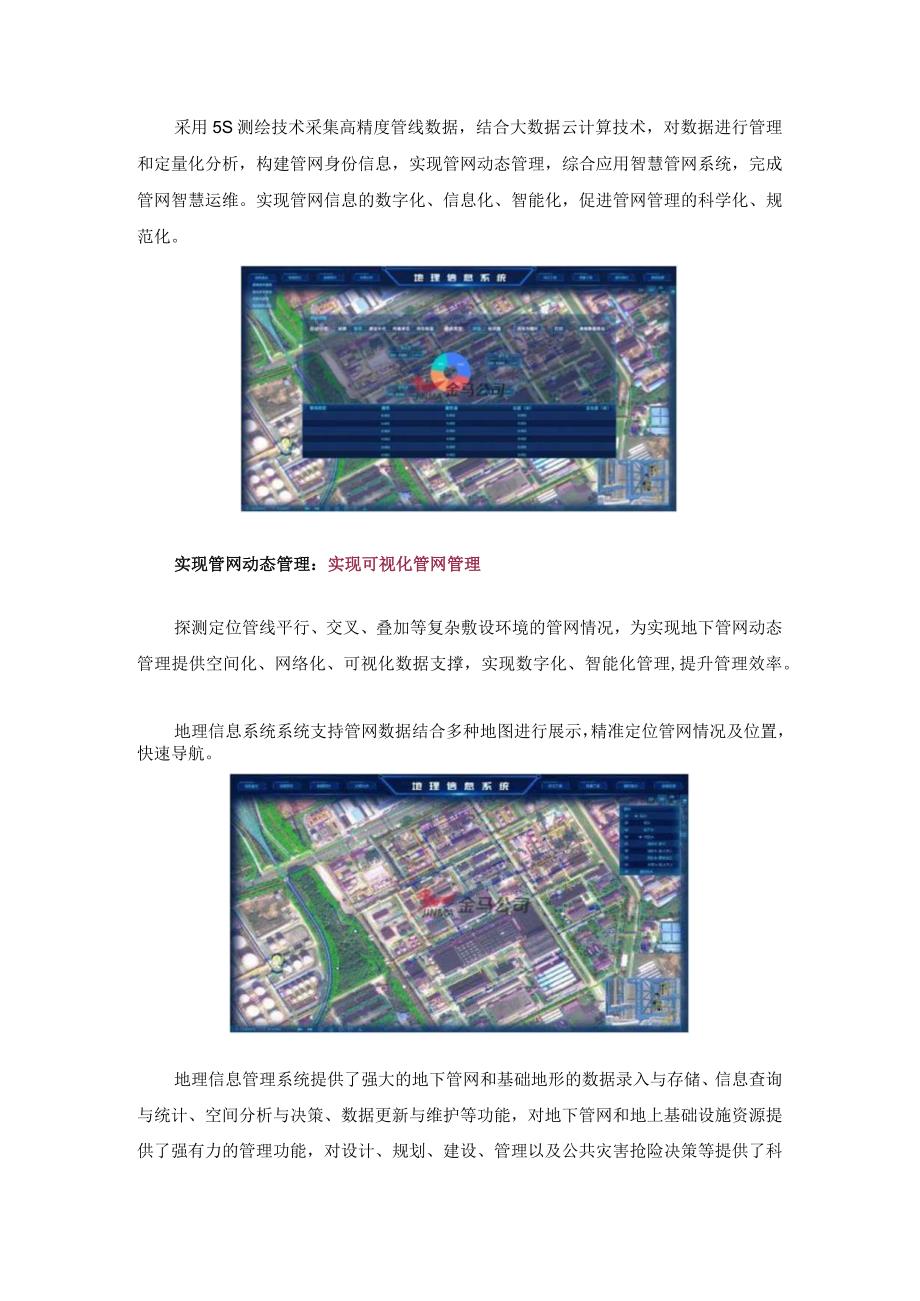

2、平面位置、走向、埋深、管径、材质、规格等属性信息，查明地下管网的空间赋存状态、连接关系。地下管线探测的原理是当电流通过埋地管道时，周围会产生交变磁场。利用地面上的接收机就能测量出埋地管道的位置、深度和电流值。建立管网基础数据库：采用5S测绘技术，构建管网身份信息采用5S测绘技术采集高精度管线数据，结合大数据云计算技术，对数据进行管理和定量化分析，构建管网身份信息，实现管网动态管理，综合应用智慧管网系统，完成管网智慧运维。实现管网信息的数字化、信息化、智能化，促进管网管理的科学化、规范化。实现管网动态管理：实现可视化管网管理探测定位管线平行、交叉、叠加等复杂敷设环境的管网情况，为实现地下管网动态

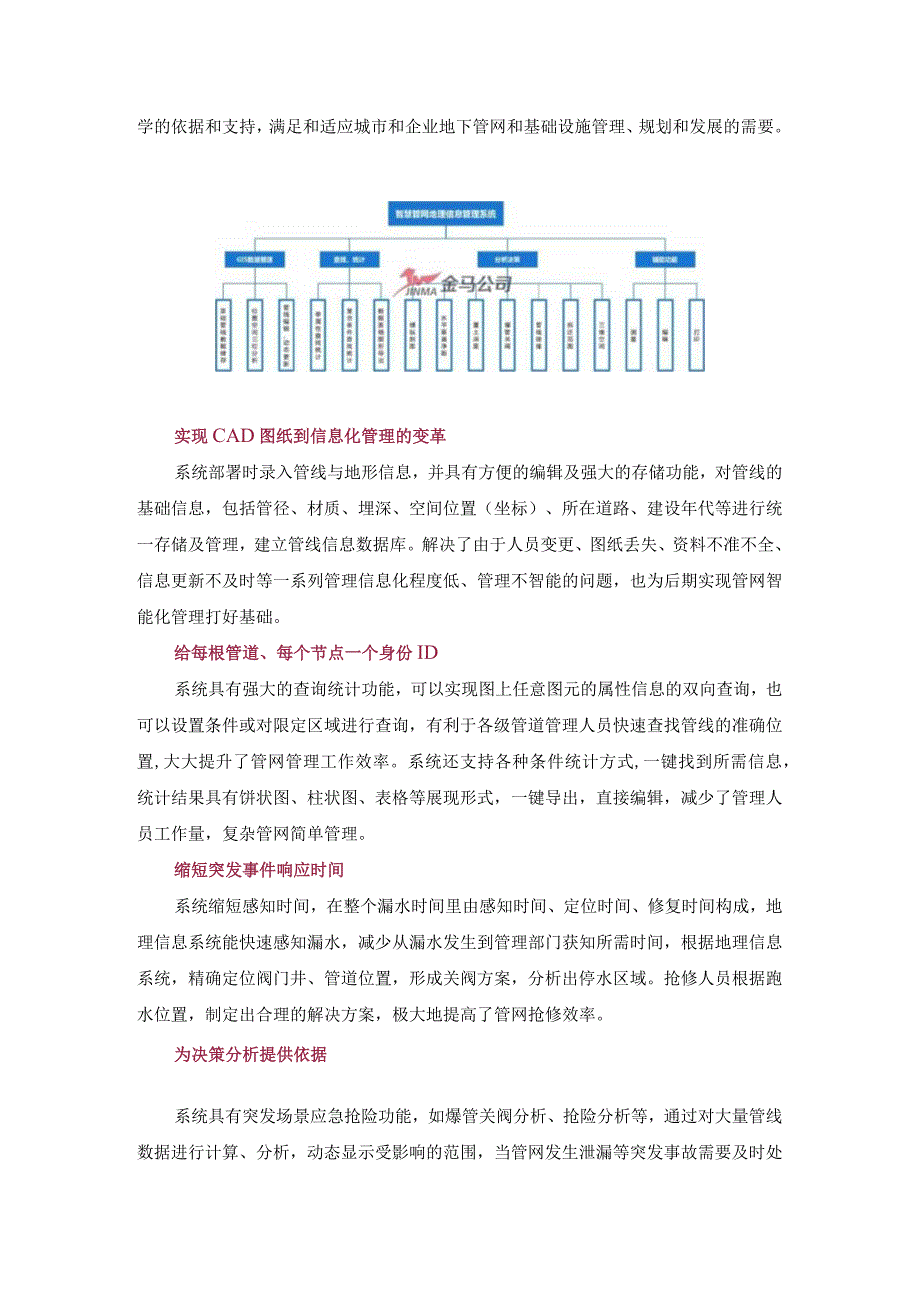

3、管理提供空间化、网络化、可视化数据支撑，实现数字化、智能化管理,提升管理效率。地理信息系统系统支持管网数据结合多种地图进行展示，精准定位管网情况及位置，快速导航。地理信息管理系统提供了强大的地下管网和基础地形的数据录入与存储、信息查询与统计、空间分析与决策、数据更新与维护等功能，对地下管网和地上基础设施资源提供了强有力的管理功能，对设计、规划、建设、管理以及公共灾害抢险决策等提供了科学的依据和支持，满足和适应城市和企业地下管网和基础设施管理、规划和发展的需要。实现CAD图纸到信息化管理的变革系统部署时录入管线与地形信息，并具有方便的编辑及强大的存储功能，对管线的基础信息，包括管径、材质、埋深、
4、空间位置（坐标）、所在道路、建设年代等进行统一存储及管理，建立管线信息数据库。解决了由于人员变更、图纸丢失、资料不准不全、信息更新不及时等一系列管理信息化程度低、管理不智能的问题，也为后期实现管网智能化管理打好基础。给每根管道、每个节点一个身份ID系统具有强大的查询统计功能，可以实现图上任意图元的属性信息的双向查询，也可以设置条件或对限定区域进行查询，有利于各级管道管理人员快速查找管线的准确位置,大大提升了管网管理工作效率。系统还支持各种条件统计方式,一键找到所需信息，统计结果具有饼状图、柱状图、表格等展现形式，一键导出，直接编辑，减少了管理人员工作量，复杂管网简单管理。缩短突发事件响应时间系
5、统缩短感知时间，在整个漏水时间里由感知时间、定位时间、修复时间构成，地理信息系统能快速感知漏水，减少从漏水发生到管理部门获知所需时间，根据地理信息系统，精确定位阀门井、管道位置，形成关阀方案，分析出停水区域。抢修人员根据跑水位置，制定出合理的解决方案，极大地提高了管网抢修效率。为决策分析提供依据系统具有突发场景应急抢险功能，如爆管关阀分析、抢险分析等，通过对大量管线数据进行计算、分析，动态显示受影响的范围，当管网发生泄漏等突发事故需要及时处理或抢修时，能够快速定位故障区域，制定抢险方案。系统还支持多个维度展现管网之间的空间关系，包括横剖面分析、纵剖面分析、垂直/水平净距分析、三维分析、管线三维
6、图碰撞分析、异常点分析等。实用的辅助功能结合近20年的企业服务经验，金马公司地理信息系统具有适用于企业管理环境的辅助功能，如：管线扯旗标注、自动量算功能、覆土深度分析、范围拆迁分析、道路扩建功能等。操作便捷，可以在地图上对管线进行标注，能很方便的看出所选各种管线的所有属性。支持将结果打印带到现场，方便、快捷。直观清晰的三维展示系统具有三维条件下的展示、分析功能，可以查看地图上某个区域内的地下管线三维图形、地上地形三维图形及地下管线和地上地形相叠加的三维图形，能很清楚的了解管线在地下埋设、上下交叉及不同种类与地上建筑物的距离情况。针对地下管线探测，金马公司从探测技术上，在复杂环境下综合多种技术手段，查清地下管线现状，形成地下管网“一张图”。从管网管理上，对每根管道制作健康档案，规范、统一了企业地下管线信息的管理，从而做到地下管线数据的动态管理和最大限度的资源共享。
