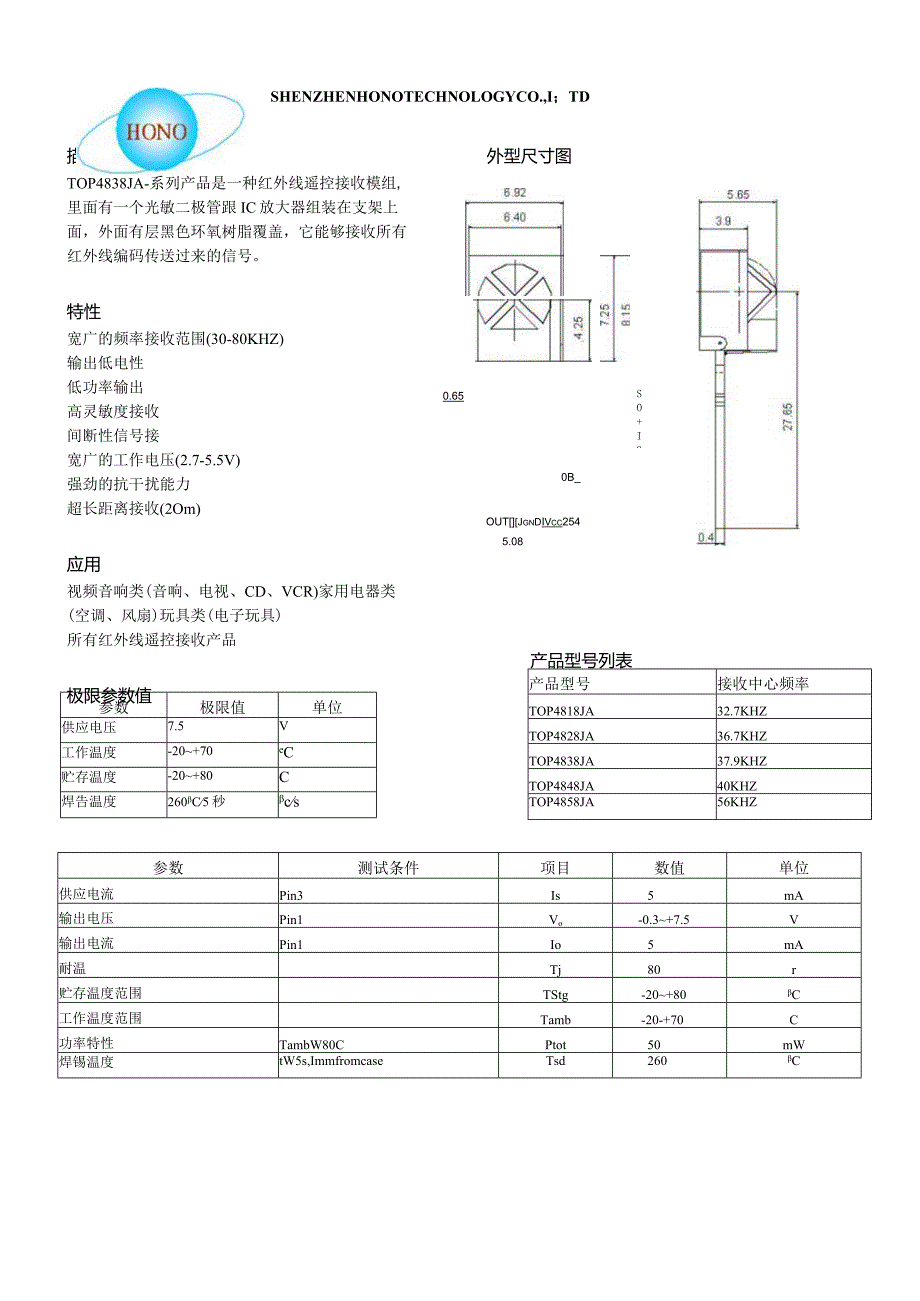

1、SHENZHENHONOTECHNOLOGYCO.,I；TD描述TOP4838JA-系列产品是一种红外线遥控接收模组,里面有一个光敏二极管跟IC放大器组装在支架上面，外面有层黑色环氧树脂覆盖，它能够接收所有红外线编码传送过来的信号。特性宽广的频率接收范围(30-80KHZ)输出低电性低功率输出高灵敏度接收间断性信号接宽广的工作电压(2.7-5.5V)强劲的抗干扰能力超长距离接收(2Om)应用视频音响类(音响、电视、CD、VCR)家用电器类(空调、风扇)玩具类(电子玩具)所有红外线遥控接收产品极限参数值外型尺寸图0.65SO+I98OE0B_OUTJgnDIVcc2545.08产品型号列表参数极
2、限值单位供应电压7.5V工作温度-20+70eC贮存温度-20+80C焊告温度260C5秒cs产品型号接收中心频率TOP4818JA32.7KHZTOP4828JA36.7KHZTOP4838JA37.9KHZTOP4848JA40KHZTOP4858JA56KHZ参数测试条件项目数值单位供应电流Pin3Is5mA输出电压Pin1Vo-0.3+7.5V输出电流Pin1Io5mA耐温Tj80r贮存温度范围TStg-20+80C工作温度范围Tamb-20-+70C功率特性TambW80CPtot50mW焊锡温度tW5s,ImmfromcaseTsd260CSHENZHENHONOTECHNOLOG

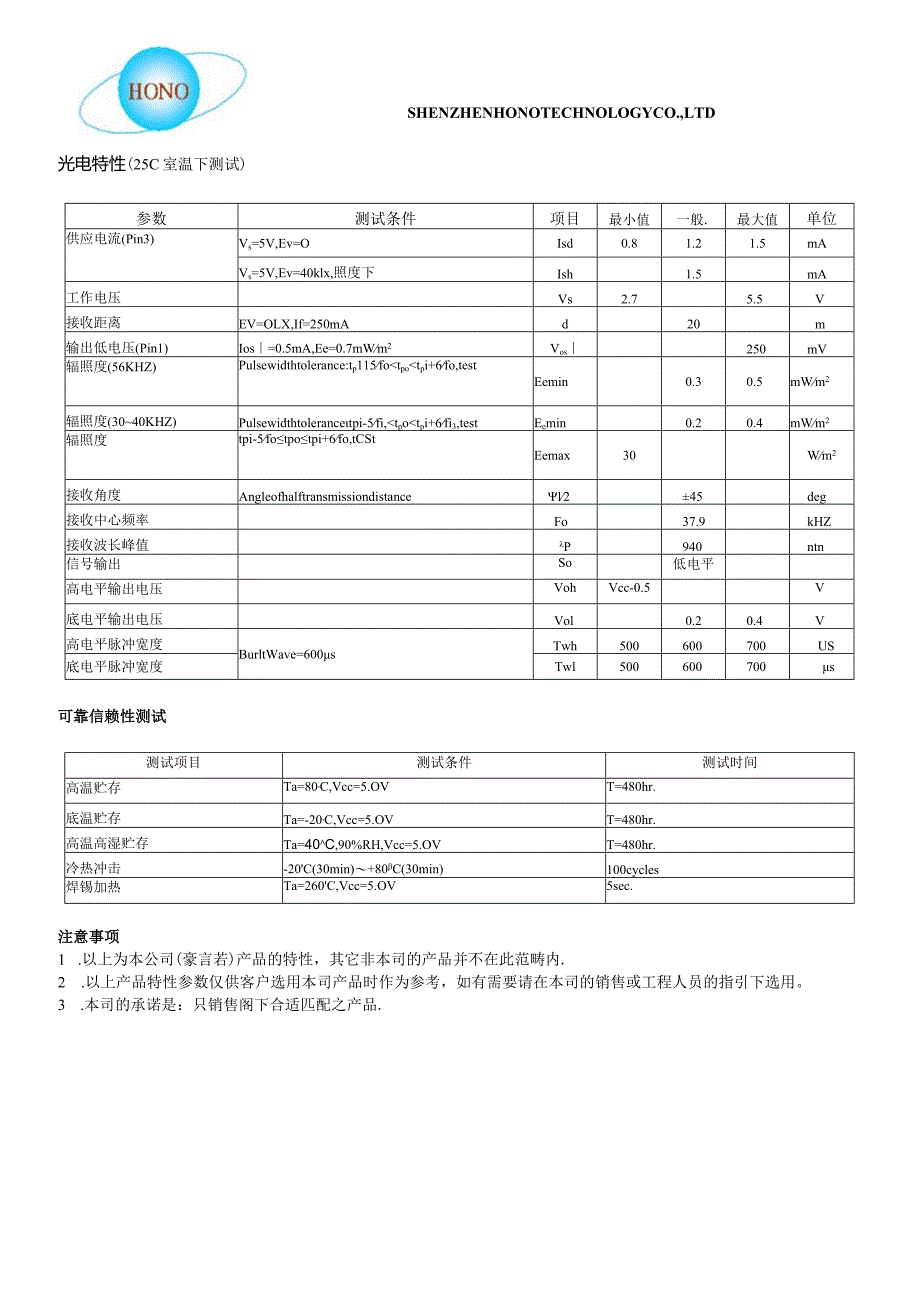

3、YCO.,LTD光电特性(25C室温下测试)参数测试条件项目最小值一般.最大值单位供应电流(Pin3)Vs=5V,Ev=OIsd0.81.21.5mAVs=5V,Ev=40klx,照度下Ish1.5mA工作电压Vs2.75.5V接收距离EV=OLX,If=250mAd20m输出低电压(Pin1)Ios=0.5mA,Ee=0.7mWm2Vos250mV辐照度(56KHZ)Pulsewidthtolerance:tp115fotpotpi+6fo,testEemin0.30.5mWm2辐照度(3040KHZ)Pulsewidthtolerancetpi-5fi,tpotpi+6fi3,testEe
