1、脚手架施工方案1.脚手架设计结合本工程结构及建筑形式、实际施工特点，为减少噪音、扬尘等污染，为环境保护提供平台，采用双排落地式脚手架做为外墙操作架和防护架，荷载按结构施工荷载考虑，要求一层作业。根据顶板承载极限值要进行顶板承载验算，若不满足要求，则需在地下的相应部位设回撑用的碗扣式钢管脚手架支撑。双排结构脚手架的立杆横距1.2m,纵距1.2m,横杆步距1.2m；装修脚手架立杆横距L2m,纵距1.5,横杆步距L5m,连墙点按两步三跨设置。2 .脚手架构造要求钢管：采用外径48mm,壁厚3.5mm的Q235的焊接钢管，材质符合碳素结构钢的相应规定。3 .扣件式落地钢管脚手架搭设立杆顶端高出结构檐口

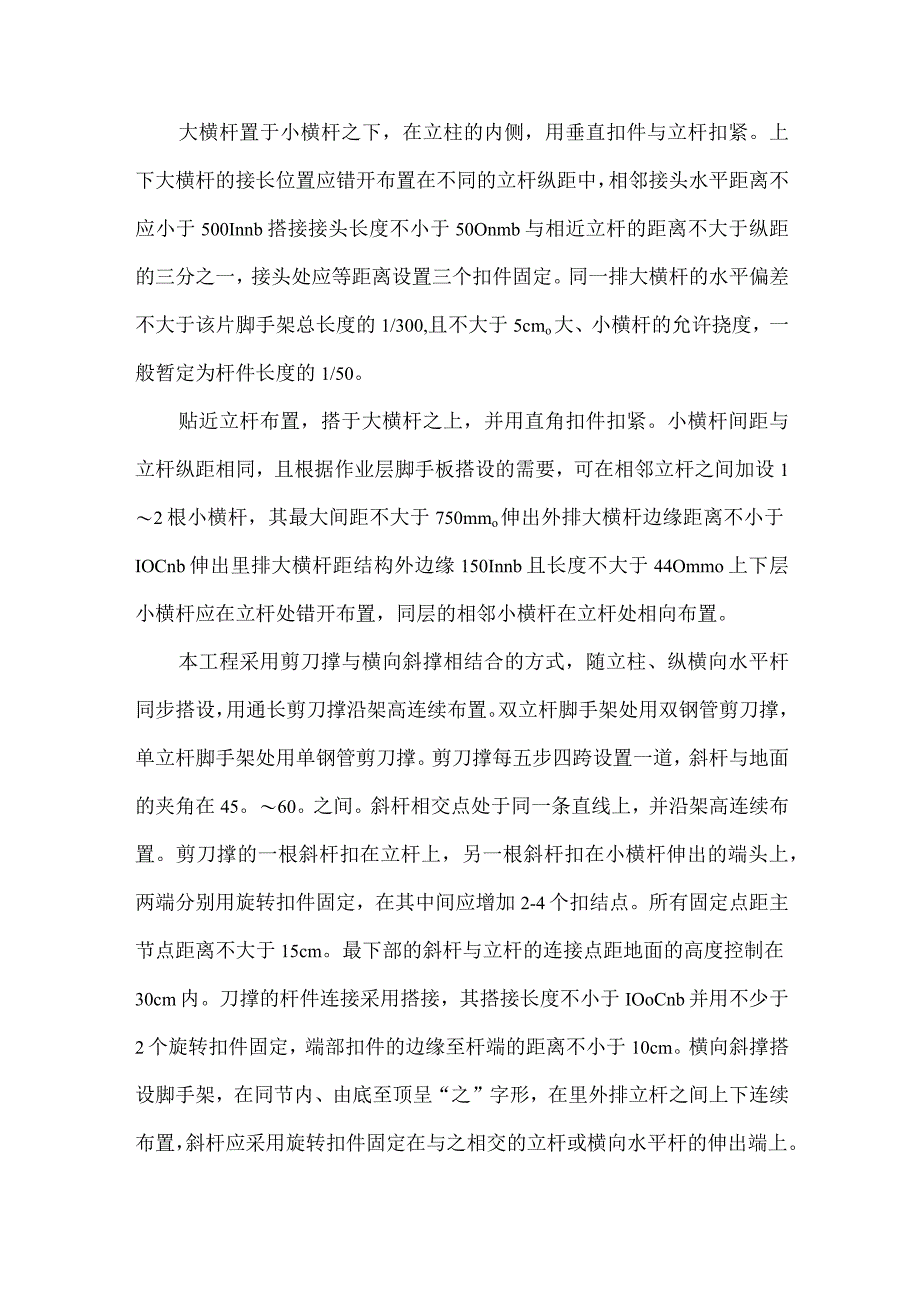

2、L5m,立杆接头采用对接接头连接，相邻立杆的接头位置应错开布置在不同的步距内，并在高度方向错开的距离不应小于50OnInb各接头距主接点的中心距不大于60CIno立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。使用双立杆处,必须都用扣件与同一根大横杆扣紧，不得只扣一根。立杆的垂直偏差:当架高在30以内时，应不大于架高的1/200；使其全高偏斜不大于IOcm0大横杆置于小横杆之下，在立柱的内侧，用垂直扣件与立杆扣紧。上下大横杆的接长位置应错开布置在不同的立杆纵距中，相邻接头水平距离不应小于500Innb搭接接头长度不小于50Onmb与相近立杆的距离不大于纵距的三分之一，接头处应等距离设置三个
3、扣件固定。同一排大横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于5cmo大、小横杆的允许挠度，一般暂定为杆件长度的1/50。贴近立杆布置，搭于大横杆之上，并用直角扣件扣紧。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，可在相邻立杆之间加设12根小横杆，其最大间距不大于750mmo伸出外排大横杆边缘距离不小于IOCnb伸出里排大横杆距结构外边缘150Innb且长度不大于44Ommo上下层小横杆应在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。本工程采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。双立杆脚手架处用双钢管剪刀撑，单
4、立杆脚手架处用单钢管剪刀撑。剪刀撑每五步四跨设置一道，斜杆与地面的夹角在45。60。之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间应增加2-4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。刀撑的杆件连接采用搭接，其搭接长度不小于IOoCnb并用不少于2个旋转扣件固定，端部扣件的边缘至杆端的距离不小于10cm。横向斜撑搭设脚手架，在同节内、由底至顶呈“之”字形，在里外排立杆之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立杆或横向水平杆
5、的伸出端上。除转角处设横向斜撑外，中间应每隔6跨设置一道。连墙杆连墙杆水平距离为3.6m（即每隔2根立杆设一点），竖向距离为2.4米（即每隔1根大横杆设一点），连墙杆应呈梅花形均匀布置，与楼层地锚。连墙杆与结构采用刚性连接，当拉节点赶在框架柱处，采用脚手管设柱抱箍，然后用脚手钢管一端与柱抱箍相连，另一端再与脚手架拉结；当拉节点位于柱之间时，在楼板框架梁上预埋28钢筋，然后用脚手钢管一端与钢筋用扣件连接，另一端与脚手架拉结。脚手架铺两层脚手板，同时作业不超过两层。作业面必须满铺木脚手板，在脚手板下层兜设水平安全网应采用承重安全网，随作业层上升。首层满铺木脚手板，在操作面外立杆的内侧满挂密目网，密
6、目网用18#镀锌铅丝与脚手架绑扎牢固，且下口封严。脚手板对接处必须设双排小横杆,两小横杆间距不得大于300mm,各杆距接缝均不大于15cm。靠墙一侧的脚手板离墙的距离不大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。脚手架要满挂全封闭式的密目安全网。密目网采用1.8X6m的规格，用网绳绑扎在大横杆外、立杆里侧。作业层网应高于平台L2m,并在作业层下步架处设一道水平兜网。作业层脚手架立杆于0.6m、1.2m处设有两道防护栏杆，底部在立杆里侧设180mm高的挡脚板，亦可用加设一道低栏杆距脚手板面0.2-0.4m代替。出入口大小为4.5m5.4m（宽X高）。出入口处再搭设6.
7、OmX4. 5m6.Om（长义宽X高）的防护棚，上铺50mm厚的双层脚手板。在出入口两侧的内、外排单立杆分别增设一根辅立杆，并高于门洞口12步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15OmnI内。当斜腹杆在一跨内跨越两个步距时,应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；易采用通长杆件，必须接长时用对接扣件连接。4 .脚手架搭设脚手架搭设应满足人员操作、材料堆放及运输等实用要求，并保证搭设升高、周转脚手板和操作安全方便。脚手架搭设前应进行书面的技术交底。双排脚手架搭设顺序：垫方木安装扫
8、地杆一树立立杆一逐步搭设大横杆f搭设小横杆一加设连墙杆及剪刀撑杆件的安装和要求：双排脚手架小横杆靠墙的一端应离开墙面515cm。剪刀撑的搭设是一根内斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上，这样可以避免两根斜杆相交时把钢管别弯，斜杆两扣件与立杆节点即立杆与横杆的交点的距离不宜大于20cm。脚手架各杆件伸出的端头，均应大于IoCnl以防止杆件滑脱。扣件的安装及注意事项1）开口朝向：用于连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口向上，以防雨水进入。2）拧紧程度：安装螺栓时应注意将根部放正和保证适当的拧紧程度，这对于脚手架的承载能力、稳定和安全影响很大。螺栓拧得不紧固然不好，
9、但拧得过紧会使扣件和螺栓断裂，所以螺栓的拧紧必须适度。要求扭力矩控制在3949N.M,最大不得超过59N.M。为了控制拧紧程度，操作人员可根据所用扳手的长度用测力计校核自己的手劲，反复练习，以求达到不用测力计也能准确地掌握扭力矩的大小。5 .脚手架拆除施工拆除前必须完成以下工作拆除前，工长要向拆除施工人员进行书面安全技术交底。班组要学习安全技术操作规程。拆除脚手架时，地面设围栏和警戒标志，并派专人看守。严禁一切非操作人员入内。全面检查脚手架的扣件连接，连墙杆支撑是否牢固、安全。清除脚手架上杂物及地面障碍物。拆除时，先搭的后拆，后搭的先拆。一般拆除顺序为：栏杆一脚手板一剪刀撑一小横杆f大横杆一立
10、杆f斜挑杆f水平横杆f水平挑杆。所有连墙杆随脚手架逐层拆除，严禁先将连墙杆和卸荷杆件整层或数层拆除后再拆脚手架。分段拆除高低差不大于2步，如高差大于2步时增设连墙杆加固。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆连墙杆件和卸荷杆件。拆除架子时，地面要有专人指挥，上下呼应，动作协调，当松开与别人有关的接结点时应先告知对方，以防坠落。6 .脚手架的质量检查及验收在脚手架基础、分段措施完成之后，必须由安全环保部、技术管理部、区域、搭设班组等按照分段、分层进行检查、验收，并填写验收单、合格后方可进行使用。脚手架的验收和日常检查按照以下规定进行，在遭受暴风、大雨等强力作用
11、之后；在使用过程中，发现有显著变形、沉降、拆除杆件和拉结以及其它安全隐患存在的情况时。检查合格后，方允许投入使用或继续使用。要做好日常的维修、保养工作。搭设施工用的脚手架材料，必须把好材料质量关，对于所有杆件及零配件有严重锈蚀、弯曲、压扁、损伤、裂纹的均不得使用，严禁使用不符合规定要求的材料。7 .脚手架安全防护措施在结构四周边线内30Cnl处设置全封闭式护身栏，使用材料均采用中48X3.5钢管。其高度不低于1.2m、立杆间距不大于2.5m、竖向每隔0.6m设一道通长大横杆、每隔一根立杆设一道三角架。沿钢管长度方向刷红白相间的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设
12、红色警示灯；临边四周Inl范围内不准堆料、停放机具。楼梯的侧边利用脚手架做安全防护，架子立管从梯井内搭设、侧边沿楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。每个单项工程设置4根避雷针，避雷针采用中12镀锌钢筋制作，高度不小于1m,设置在脚手架四周立杆上，并将所有最上层大横杆全部连通，形成避雷网络。接地线采用40X4的镀锌扁钢，将立杆与整栋建筑物楼层内避雷系统连成一体。接地线的连接应保证接触牢靠，与立杆连接时应用2道螺栓卡箍连接，螺丝加弹簧垫圈一方松动并保证接触面不小于10mm2,并将表面油漆及氧化层
13、清除，露出金属光泽并涂以中性凡士林。接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置一个，位置不得选在人们经常走到的地方以避免跨步电压的危害，防止接地线遭机械伤害。两者的连接采用焊接，焊接长度应大于2倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10欧姆。同时应注意检查与其它金属物或埋地电缆之间的安全距离（一般不小于3m）以免发生击穿事故。8 .脚手架安全管理措施施工手续及证件：所有架子工必须具备天津市特种作业操作证、天津市安全资格上岗证接受相应三级安全教育等准许施工证件。施工前必须进行安全技术交底，架子的搭设必须由架子工来完成。架子工应经过三级安全教育，且
14、须持证上岗。施工时必须戴好安全帽，正确使用并系好安全带，穿具有安全性的防滑胶底鞋。外架下部应划警戒区并设围栏。脚手架必须随着楼层的施工要求搭设，搭设时避开立体交叉作业,并严格按施工方案及相应安全规范进行施工，控制好立杆的垂直度，横杆水平以确保节点符合要求。在架子的搭设过程中，一定要按照操作规程施工，严禁非法操作。架子搭设质量和安全的验收，应按照企业规定的建筑外架验收标准和程序进行。脚手架必须经过有关单位验收合格后方可使用。作业人员必须认真戴好安全帽、系好安全带。操作架上严禁集中堆放不必要的施工材料或重大荷载，即严禁超过3KNm2o严格避免以下违章作业：利用脚手架吊运重物；作业人员攀登架子上下；在架子上拉结、支撑模板等；任意拆除脚手架部件和连墙杆；起吊构件和器材时碰撞和扯动脚手架。架子拆除时，应由架子工负责拆除工作，非专业人员不得随意拆卸。六级以上大风、大雾、大雨天气下应停止在脚手架上作业，雨雪后上架操作要有防滑措施。
