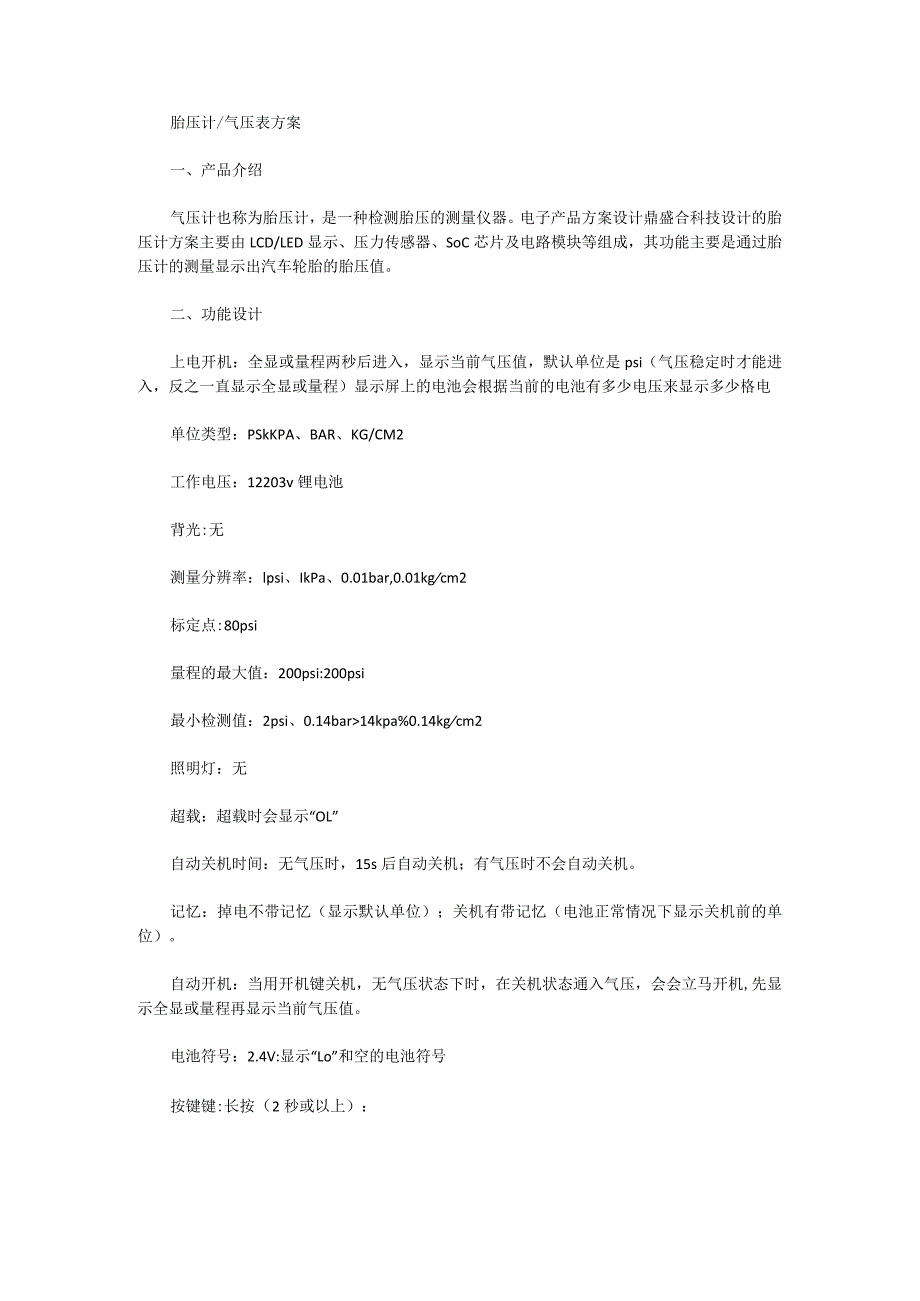

胎压计气压表方案.docx_第1页
第1页 / 共2页

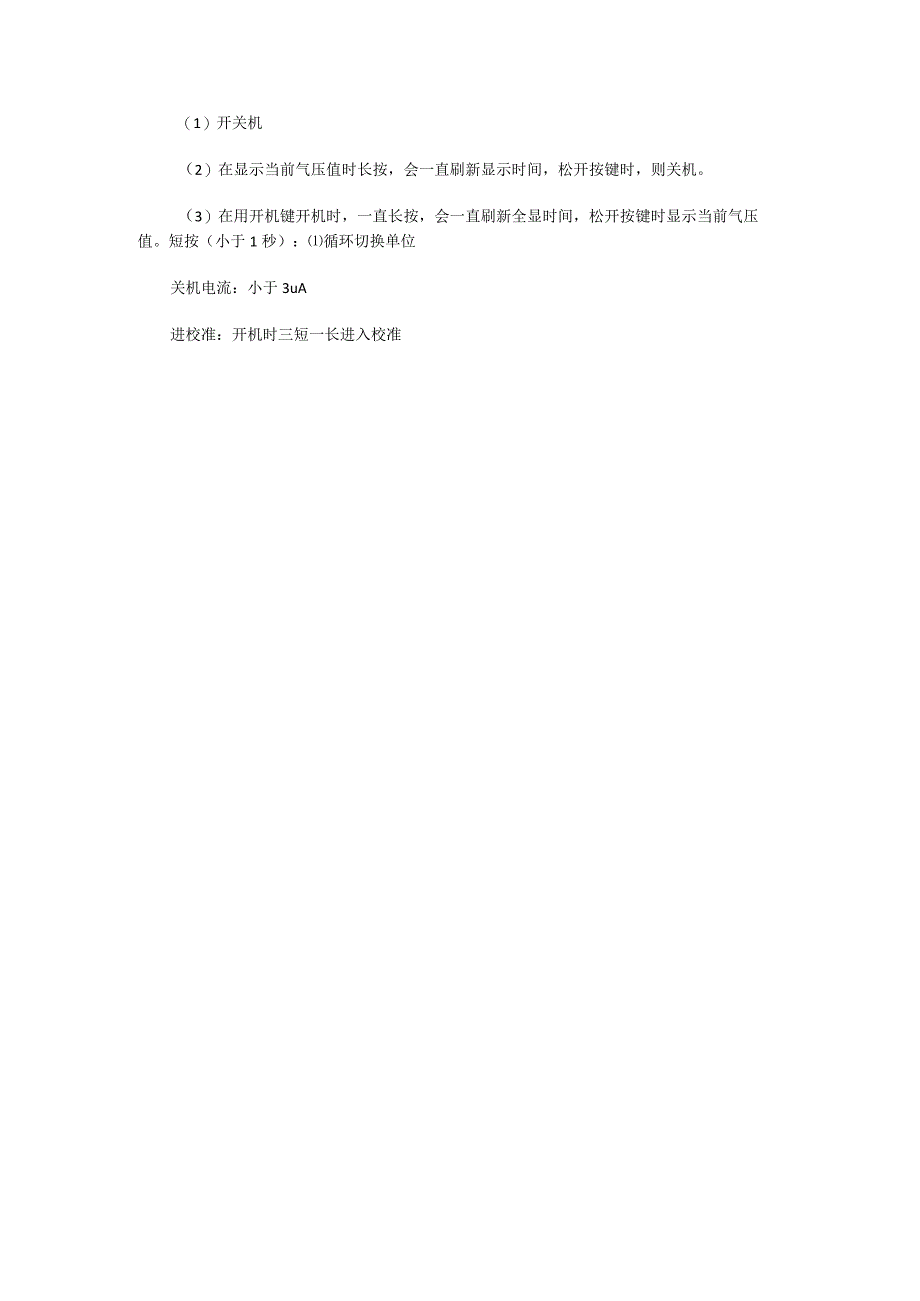

胎压计气压表方案.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《胎压计气压表方案.docx》由会员分享,可在线阅读,更多相关《胎压计气压表方案.docx(2页珍藏版)》请在第壹文秘上搜索。

1、胎压计/气压表方案一、产品介绍气压计也称为胎压计,是一种检测胎压的测量仪器。电子产品方案设计鼎盛合科技设计的胎压计方案主要由LCD/LED显示、压力传感器、SoC芯片及电路模块等组成,其功能主要是通过胎压计的测量显示出汽车轮胎的胎压值。二、功能设计上电开机:全显或量程两秒后进入,显示当前气压值,默认单位是psi(气压稳定时才能进入,反之一直显示全显或量程)显示屏上的电池会根据当前的电池有多少电压来显示多少格电单位类型:PSkKPA、BAR、KG/CM2工作电压:12203v锂电池背光:无测量分辨率:lpsi、IkPa、0.01bar,0.01kgcm2标定点:80psi量程的最大值:200ps

2、i:200psi最小检测值:2psi、0.14bar14kpa%0.14kgcm2照明灯:无超载:超载时会显示“OL”自动关机时间:无气压时,15s后自动关机;有气压时不会自动关机。记忆:掉电不带记忆(显示默认单位);关机有带记忆(电池正常情况下显示关机前的单位)。自动开机:当用开机键关机,无气压状态下时,在关机状态通入气压,会会立马开机,先显示全显或量程再显示当前气压值。电池符号:2.4V:显示“Lo”和空的电池符号按键键:长按(2秒或以上):(1)开关机(2)在显示当前气压值时长按,会一直刷新显示时间,松开按键时,则关机。(3)在用开机键开机时,一直长按,会一直刷新全显时间,松开按键时显示当前气压值。短按(小于1秒):循环切换单位关机电流:小于3uA进校准:开机时三短一长进入校准
