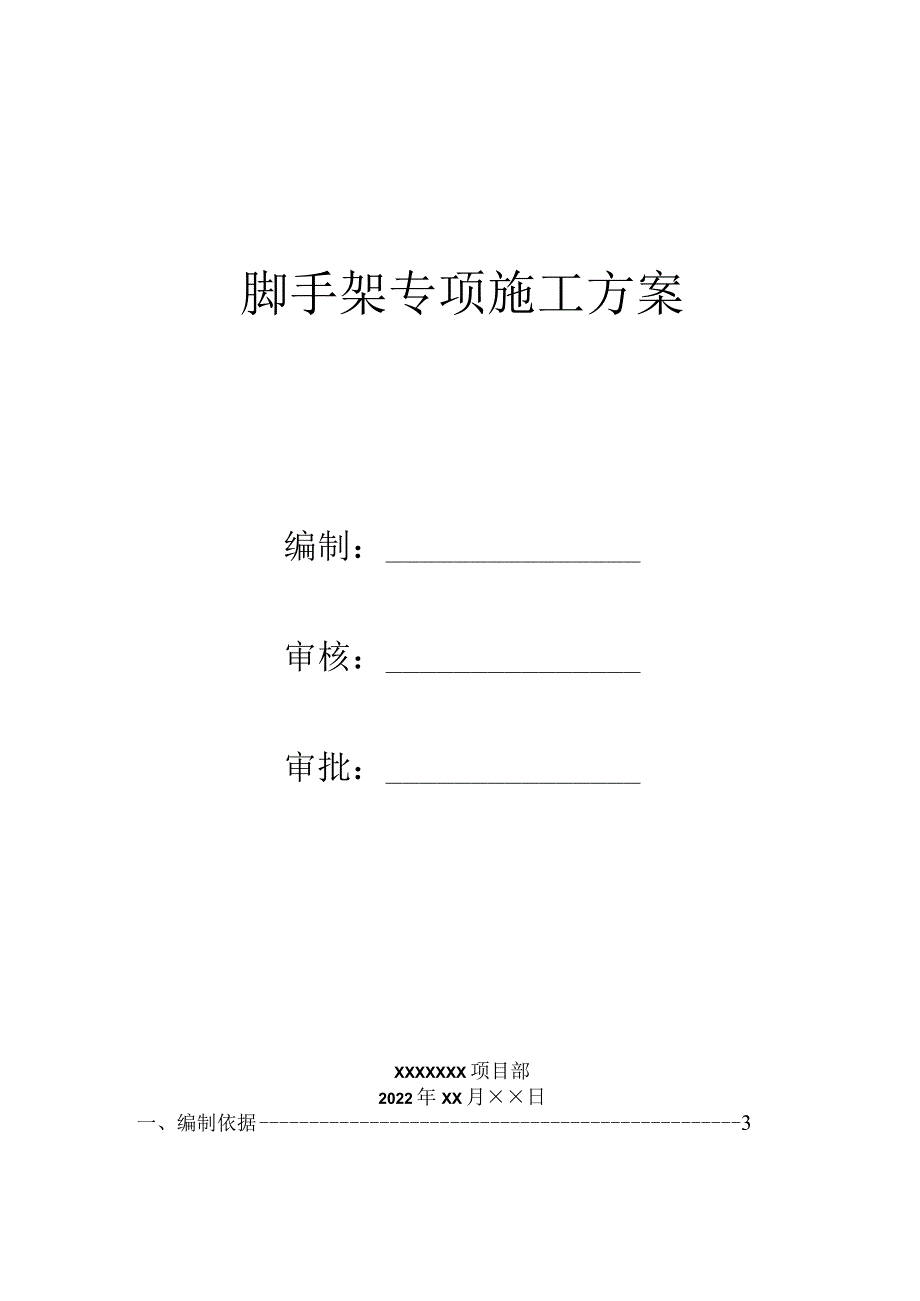

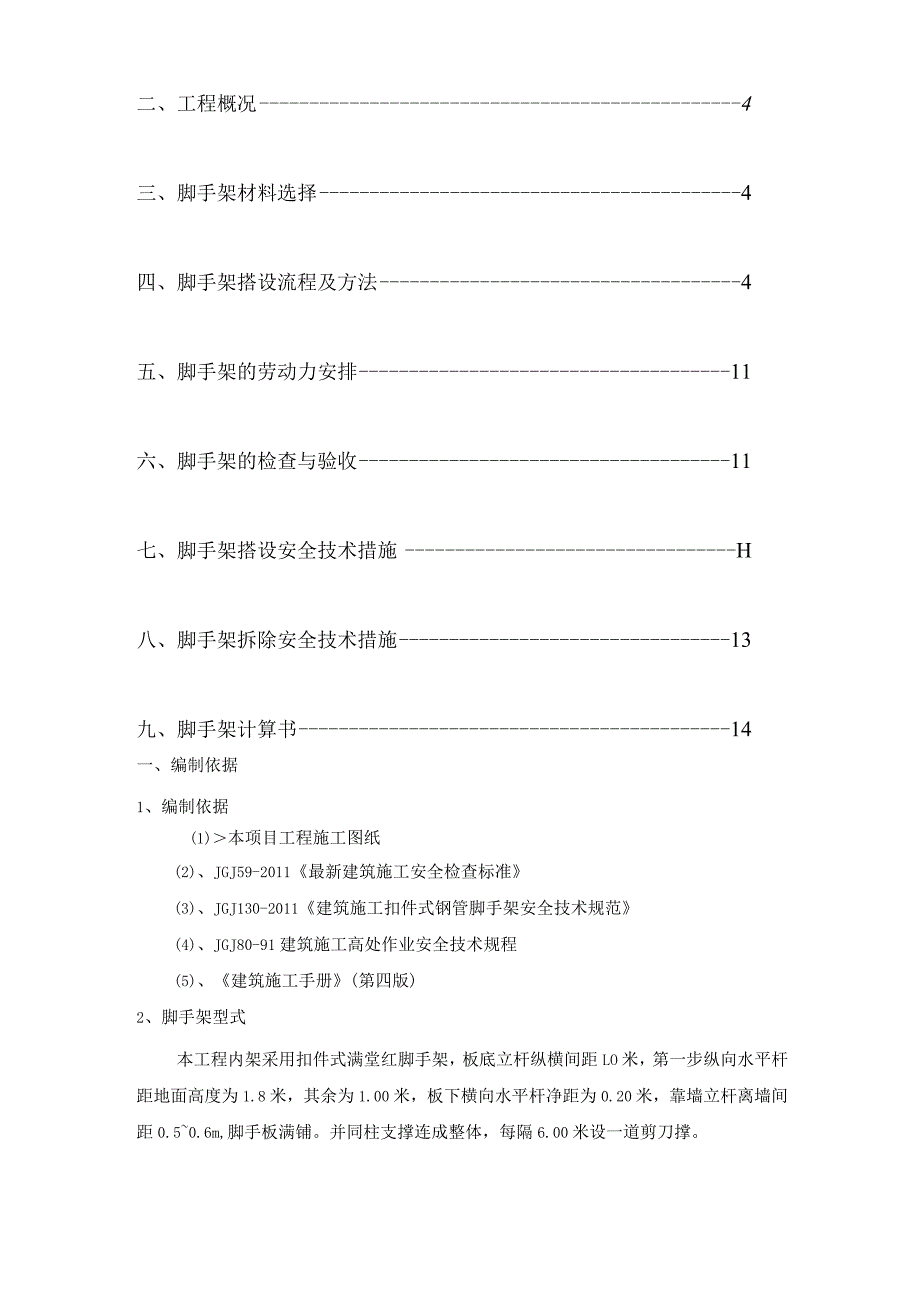

1、脚手架专项施工方案编制：审核：审批：XXXXXXX项目部2022年XX月日一、编制依据3二、工程概况4三、脚手架材料选择4四、脚手架搭设流程及方法4五、脚手架的劳动力安排11六、脚手架的检查与验收11七、脚手架搭设安全技术措施H八、脚手架拆除安全技术措施13九、脚手架计算书14一、编制依据1、编制依据(1)本项目工程施工图纸(2)、JGJ59-2011最新建筑施工安全检查标准(3)、JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范(4)、JGJ80-91建筑施工高处作业安全技术规程(5)、建筑施工手册(第四版)2、脚手架型式本工程内架采用扣件式满堂红脚手架，板底立杆纵横间距LO米，第

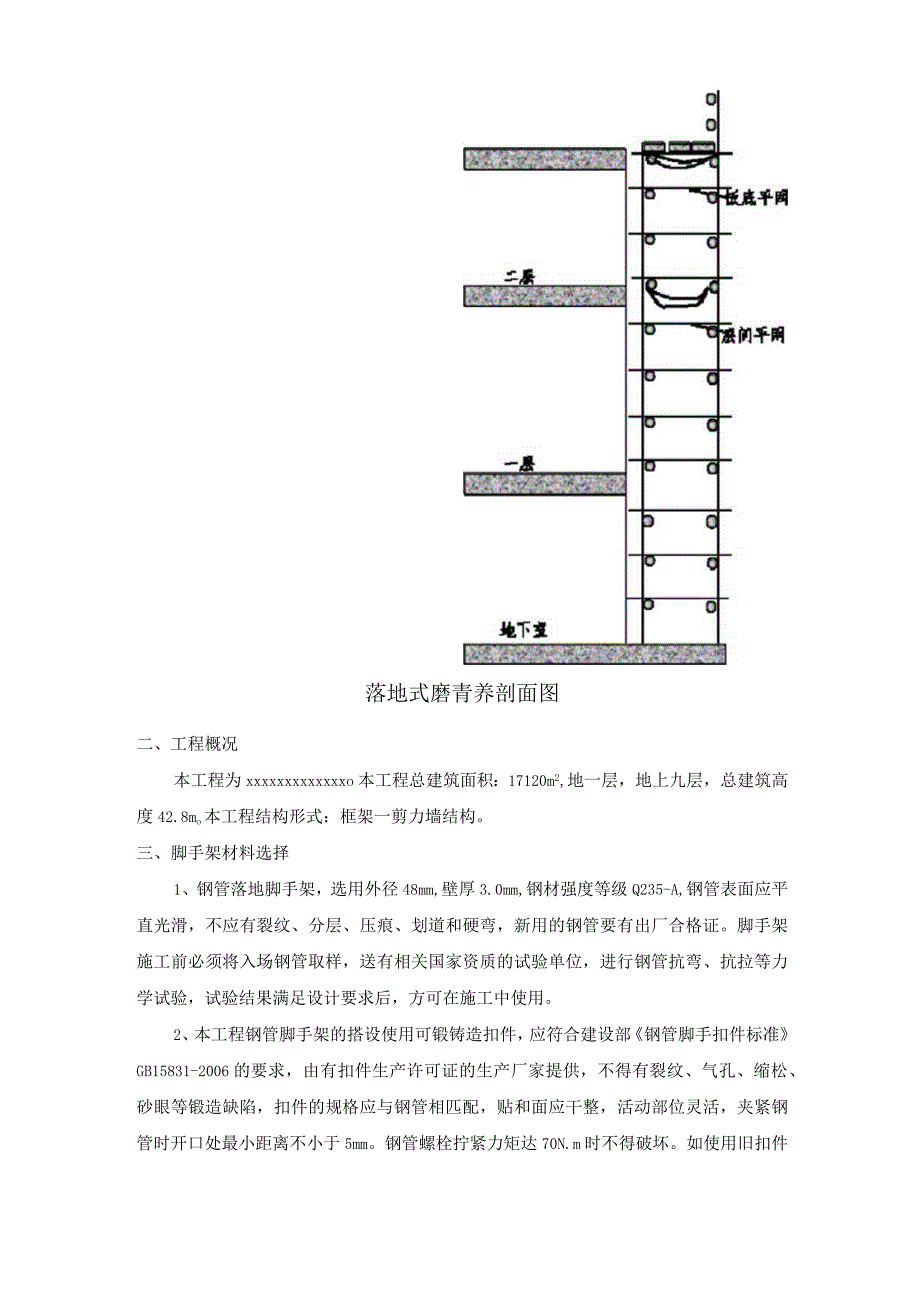

2、一步纵向水平杆距地面高度为1.8米，其余为1.00米，板下横向水平杆净距为0.20米，靠墙立杆离墙间距0.50.6m,脚手板满铺。并同柱支撑连成整体，每隔6.00米设一道剪刀撑。落地式磨青养剖面图二、工程概况本工程为xxxxxxxxxxxxxo本工程总建筑面积：17120m2,地一层，地上九层，总建筑高度42.8mo本工程结构形式：框架一剪力墙结构。三、脚手架材料选择1、钢管落地脚手架，选用外径48mm,壁厚3.0mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管
3、抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准GB15831-2006的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统
4、一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目/IoOCIn2,做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由杭州市建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T700）中Q235A钢的要求。四、脚手架搭设流程及方法落地脚手架搭设的工艺流程为：场地平整、夯实一基础承载力实验、材料配备f定位设置通长脚手板、底座f纵向扫地杆一立杆f横向扫地杆一小横杆f大横杆
5、（搁栅）一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。1、满堂脚手架搭设方法须待现浇板浇筑完后，盖膜养护24h以上，方可上人搭设。每根立杆下都设置垫木钢垫板，垫木厚度不小于50mrno四角设抱角斜撑，四边每水平6m与外脚手架设一道拉结，在无法与外架拉结的部位，设置一道剪力撑。最后铺设脚手板，脚手板应绑扎牢固。该脚手架同时符合模板工程支设的要求，内墙钢筋绑扎时采用该脚手架。2、普通双排脚手架的搭设(1)本工程地下室采用落地式双排脚手架，立杆底部垫50mm厚木板和150X150X8三的钢板，扫地杆要平整。(2)架子落地平面应平整、标高一致，立杆下放置长4.0m宽大于200mm,厚50-60mm
6、的木板，平行于墙面放置。周边脚手架应从一角开始，并向两边延伸交圈搭设离墙l2m(3)立杆：与地面垂直是脚手架的主要受力杆件，立杆间距为1.5m,其接头相邻杆要错开，并布置在不同步距内，其接头距纵向水平杆的距离不应大于步距的1/3,立杆的垂直偏差不大于架高的1/200,全高不大于100mm。(4)纵向水平杆：纵向水平杆步距为1.5m,两根纵向水平杆的对接接头必须采用对接，接头必须设用对接扣件连接，该扣件距立柱轴心线的距离不宜大于跨度的1/3,上下两根相邻水平杆的对接接头也应尽量错开一步，错开的水平距离不应小于50(n,对接扣件开口应朝向架子内侧，螺栓要向上，以防雨水进入。(5)剪刀撑：要在两端设
7、置，中间每隔9-15m设一道，剪刀撑应连续5根立杆约成45-60角，剪刀撑沿架面连续设置，剪刀撑的两端除用旋转扣件与脚手架立杆或纵向水平杆扣紧外，中间还要增加2-4个扣接点，剪刀撑搭设时要将一根斜杆扣在立杆上，另一端扣在纵向水平杆上，斜杆两端扣件与立杆节点的距离不小于100mnb最下面的斜杆与立杆的连接点离地面不大于500mm,剪刀撑架杆连接时，搭接长度不小于1000,搭接处用三个扣件进行连接。落地式脚手架剪刀撑示意图参照悬挑脚手架立面图。(6)连墙件：根据工程的实际情况，地下室外墙需做防水，沿外围现浇板或一层柱上设连墙件，并且间距6m,每二步三跨架设一组连墙件，并且连墙件伸出架体10-20c
8、m,杆头涂上红漆，挂上标识牌。(7)技术要求：A、脚手架应及时设连墙件，将立杆与框架柱连接固定，施工层脚手架临时将连墙杆与满堂架拉结，待碎浇筑完成再与结构连续固定。B、严格控制脚手架的使用荷载，除安全网、架板和正常的施工操作外，不得堆放重物。C、所有悬挑支撑的槽钢钢管、扣件的质量和外观必须经过仔细检查验收，不符合要求的槽钢钢管、扣件不准使用。(8)安全网：脚手架四周用2000目绿色密目网封严。(9)脚手板的铺设：在铺设脚手板的操作层上要设置挡脚板，其高度不低于18Omnb栏杆外侧挂安全网。3、悬挑脚手架的搭设脚手架搭设的工艺流程为：排放挑梁一立杆、水平杆一剪刀撑一连墙杆一铺脚手板一扎防护栏一绑
9、扎安全网。定位定距：脚手架立杆距建筑物外皮1.2米，搭设时定出四周角点，中间立杆均匀分布，立杆间距不大于L5米。在碎施工之前在周围现浇板内固定挑梁锚环，示意图如下：排放挑梁：在碎浇筑之前，绑扎好外挑架的横梁固环，待碎浇筑后安装挑梁槽钢，16槽钢外挑1.3m,上焊钢筋头排放立杆，使立杆不滑移。竖立杆：脚手架立杆间距为1.5米。首先竖起后，有两人扶住，一人在两人的帮助下搭设第一步纵向水平杆，然后设连墙件，予以固定，然后继续排放立杆，立杆排放要求长短错开，满足相邻立杆接头错开50cm的要求。设扫地杆：扫地杆紧贴立杆底部，连续设置，连接立杆，防止立杆在纵向发生位移，在设扫地杆时校正立杆的垂直度，若发现
10、有不正的立杆应在拧紧扫地杆扣件前予以调正。设连墙件：连墙件设置高度3米，水平6米符合两步三跨要求，呈菱形布置，连墙件应尽量靠近主接点设置，偏离主接点的距离不大于300o继续搭设纵向水平杆，接长立杆，增设连墙件：纵向水平杆间距1.5n,连墙件与每棵框架柱均连结，纵向间距3m。设剪刀撑：每道剪刀撑跨越立杆的根数为5根，每道剪刀撑宽度为4跨，且不小于6m,斜杆与地面的倾角在60度之间。双排脚手架，均在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不大于15mo剪刀撑斜杆的接长宜采用塔接，搭接长度不小于600,用3只旋转扣件连接，距地高度100o剪刀撑斜杆用旋转扣件固定
11、在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150o安全网防护：在脚手架外主杆内侧挂2000目密目式安全网。用8mm尼龙绳全眼绑扎封闭，不准用扎丝代替，在悬挑梁位置张挂安全网，在挑架中间楼层张挂一道安全平网，在施工层脚手板底挂板底平网。设横向水平杆：横向水平杆设在靠近纵向水平杆的立杆上，间距725,在高度方向沿脚手架立杆两侧交替布置，沿纵向两横排立杆之间相向布置，主接点处横向水平杆距立杆距离小于150o11.铺脚手板：脚手板底增设横向水平杆，横向水平杆间距0.75米，脚手板满铺，并用18号铁丝与横向水平杆扎实，应平整牢固无探头板，脚手板对接小于30cm,搭接大于2
12、0cm,设25cm高的挡脚板，在两立杆之间绑扎防护栏杆。避雷设施：脚手架的四角设避雷接地，与基础钢筋相接，接地电阻小于30欧。悬挑脚手架剖面和立面图4、卸料平台卸料平台采用16槽钢搭设，搭设时应避开悬挑部位。卸料平台应自成受力系统，禁止与脚手架连接，防止给脚手架增加不利荷载，影响脚手架的稳定和平台的安全使用。卸料平台便于操作，脚手板铺平绑牢，周围设置防护栏杆及挡脚板并用密目网封严，平台应在明显处设置标志牌，规定使用要求和限定荷载。每层设置三个卸料平台，其尺寸为2500300011d2,悬挑梁采用16槽钢三根，随在建工程各施工层操作要求设置，平台周边防护栏杆与构筑物牢固连接。形状如图：（限荷1吨
13、）。（锚固体做法同悬挑式脚手架）15MI15卸料平台5、脚手板的铺设本工程采用3000mm250mm钢脚手板，铺设要求：a.脚手板应铺平铺稳满铺，必要时用铁丝绑扎牢固；b.脚手板铺设时，其搭接长度不得小于15Cnb对接不得小于10cm,板离墙面不得大于20cm,铺板严禁出现端头超出支承横杆25cm以上未作固定的空头板。c.在架子拐弯处，脚手板应交叉搭接，垫平脚手板应用木垫，并且要钉牢，不得用砖头垫。d.脚手板的搭接方向要与脚手架的运输车方向一致。6、悬挑脚手架搭设规定根据高处作业规定和现场实际情况，对悬挑脚手架搭设规定如下：搭设前由项目部工程技术人员会同安全员向作业人员作详细交底。所需用搭设材
14、料，如钢管、扣件、脚手架以及防护材料必须符合规范要求，严禁使用劣质产品。搭设人员必须持证上岗，并做好防护措施。五级以上的大风和雾、雨、雪天应停止脚手架的作业。立杆首根有长、有短错开搭设，并按规定进行。立杆垂直偏差1/200,全高且不大于10cm横杆水平偏差1/250,全长不大于5cm。钢管直径648,材质必须符合GB2828-81产品检验规定，发现有脆裂、变形的材料严禁使用。立杆对接接头，用对接扣件对接，接头应交错使用，相邻接头水平距离2500mmo剪刀撑的位置可分为连续设置和分段设置，与地面的夹角为450600剪刀撑，距地面不大于15cm并与立杆扣牢。（10）搭设顺序：扫地杆立杆。第一步，纵
15、向水平杆，第二步，横向水平杆，连墙杆（或加抛杆）。QI）架体与建筑物的连接，高度二步，水平三跨，至少装设一道连墙杆，横向水平杆间距为075bn,并设置在纵向水平杆与立杆交点处，横杆在墙上的搁置长度不宜小于24cm。严禁在18cm的砖垛处放置横向水平杆。（施工层脚手架板铺设，采用3mm厚的I级钢材，长度3m,宽25cm,并满铺在脚手架上，两端绑扎牢固。（M）搭设完毕后，进行验收检查，合格后，办理签字手续，方可使用。7、上人马道。上人马道搭设在建筑物西侧和东侧，其宽度为Inb坡度1:3（高:长），斜道两侧及拐弯平台外围，用L5m安全网封闭及25Cnl高的挡脚板，人行斜道的脚手板应钉成绑扎防滑条，厚度3cm,间距30cm,斜道用钢管杆件连接，立杆纵距采用1.5m,横杆间距L21.4m,横向水平杆置于斜横杆上间距不大于Inb拐弯处小直还应适当加密，为保证斜道的稳固，斜道两侧、平台外围和端部设剪刀撑并沿斜道纵向每隔6根立杆设一道抛撑，超过7m,并设置脚手架连墙杆，斜道脚手板应铺平铺牢，顺铺脚手板，直接铺在横向水平杆上，自上而下将脚手板逐块顺长铺设，在接头处要使下面的板子上面的板子搭接长度不小于40cm,并在五、脚手架的劳动力安
