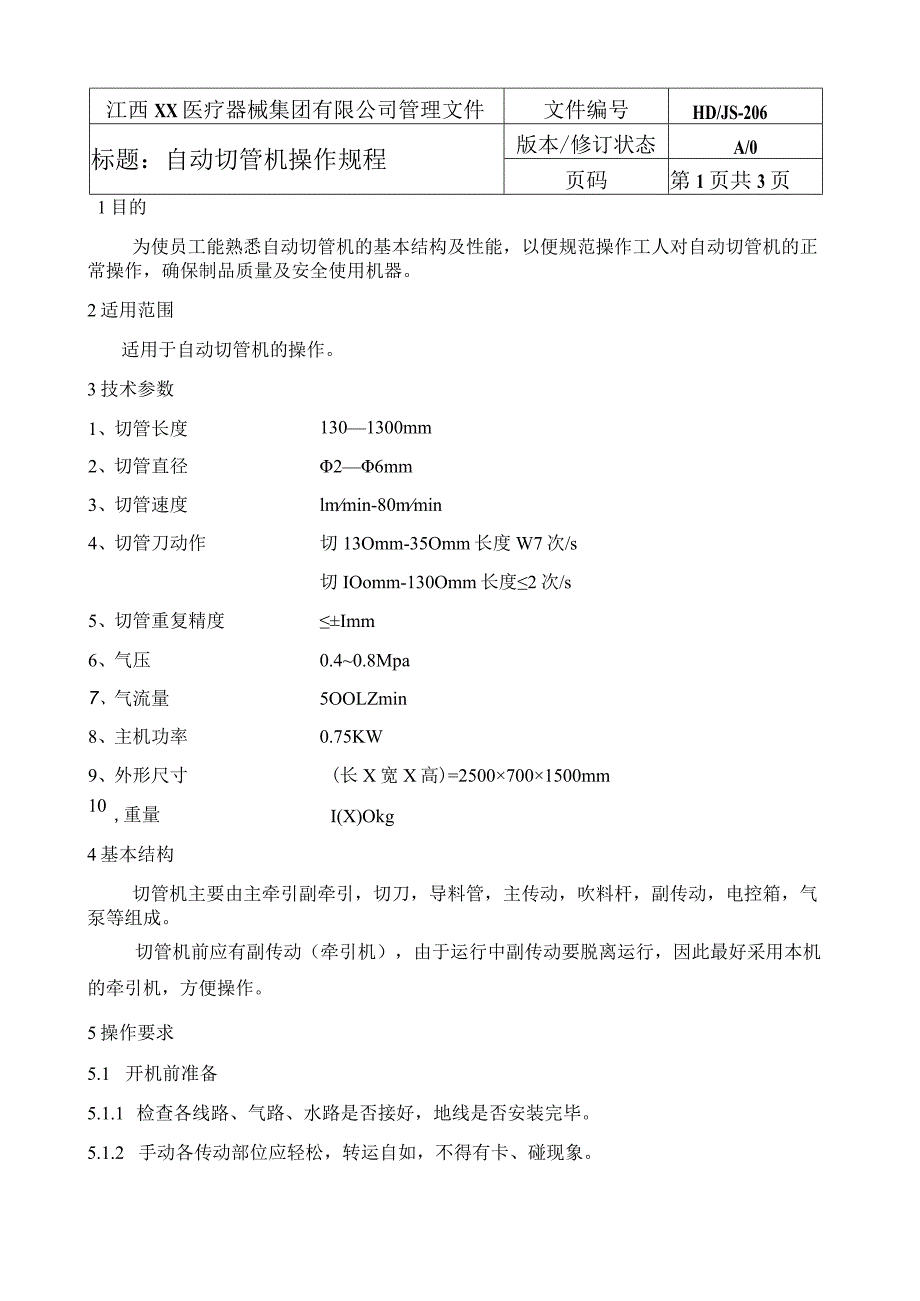

1、江西XX医疗器械集团有限公司管理文件文件编号HD/JS-206标题：自动切管机操作规程版本/修订状态A/0页码第1页共3页1目的为使员工能熟悉自动切管机的基本结构及性能，以便规范操作工人对自动切管机的正常操作，确保制品质量及安全使用机器。2适用范围适用于自动切管机的操作。3技术参数1、切管长度1301300mm2、切管直径26mm3、切管速度lmmin-80mmin4、切管刀动作切13Omm-35Omm长度W7次/s切IOomm-130Omm长度2次/s5、切管重复精度Imm6、气压0.40.8Mpa7、气流量5OOLZmin8、主机功率0.75KW9、外形尺寸(长X宽X高)=25007001

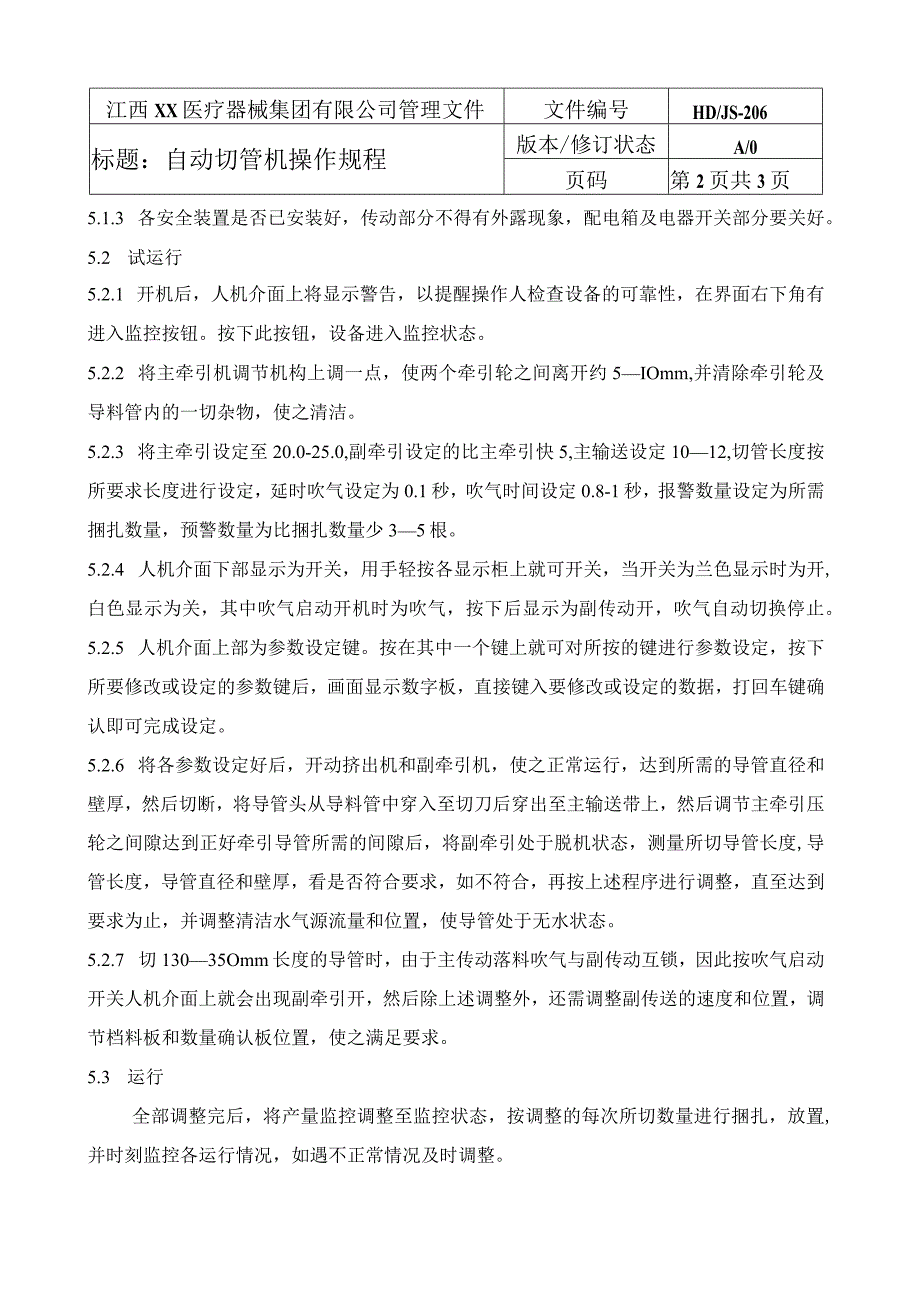

2、500mm10、,重量I(X)Okg4基本结构切管机主要由主牵引副牵引，切刀，导料管，主传动，吹料杆，副传动，电控箱，气泵等组成。切管机前应有副传动（牵引机），由于运行中副传动要脱离运行，因此最好采用本机的牵引机，方便操作。5操作要求5.1 开机前准备5.1.1 检查各线路、气路、水路是否接好，地线是否安装完毕。5.1.2 手动各传动部位应轻松，转运自如，不得有卡、碰现象。江西XX医疗器械集团有限公司管理文件文件编号HD/JS-206标题：自动切管机操作规程版本/修订状态A/0页码第2页共3页5.1.3 各安全装置是否已安装好，传动部分不得有外露现象，配电箱及电器开关部分要关好。5.2 试运行
3、5.2.1 开机后，人机介面上将显示警告，以提醒操作人检查设备的可靠性，在界面右下角有进入监控按钮。按下此按钮，设备进入监控状态。5.2.2 将主牵引机调节机构上调一点，使两个牵引轮之间离开约5IOmm,并清除牵引轮及导料管内的一切杂物，使之清洁。5.2.3 将主牵引设定至20.0-25.0,副牵引设定的比主牵引快5,主输送设定1012,切管长度按所要求长度进行设定，延时吹气设定为0.1秒，吹气时间设定0.8-1秒，报警数量设定为所需捆扎数量，预警数量为比捆扎数量少35根。5.2.4 人机介面下部显示为开关，用手轻按各显示柜上就可开关，当开关为兰色显示时为开,白色显示为关，其中吹气启动开机时为
4、吹气，按下后显示为副传动开，吹气自动切换停止。5.2.5 人机介面上部为参数设定键。按在其中一个键上就可对所按的键进行参数设定，按下所要修改或设定的参数键后，画面显示数字板，直接键入要修改或设定的数据，打回车键确认即可完成设定。5.2.6 将各参数设定好后，开动挤出机和副牵引机，使之正常运行，达到所需的导管直径和壁厚，然后切断，将导管头从导料管中穿入至切刀后穿出至主输送带上，然后调节主牵引压轮之间隙达到正好牵引导管所需的间隙后，将副牵引处于脱机状态，测量所切导管长度,导管长度，导管直径和壁厚，看是否符合要求，如不符合，再按上述程序进行调整，直至达到要求为止，并调整清洁水气源流量和位置，使导管处

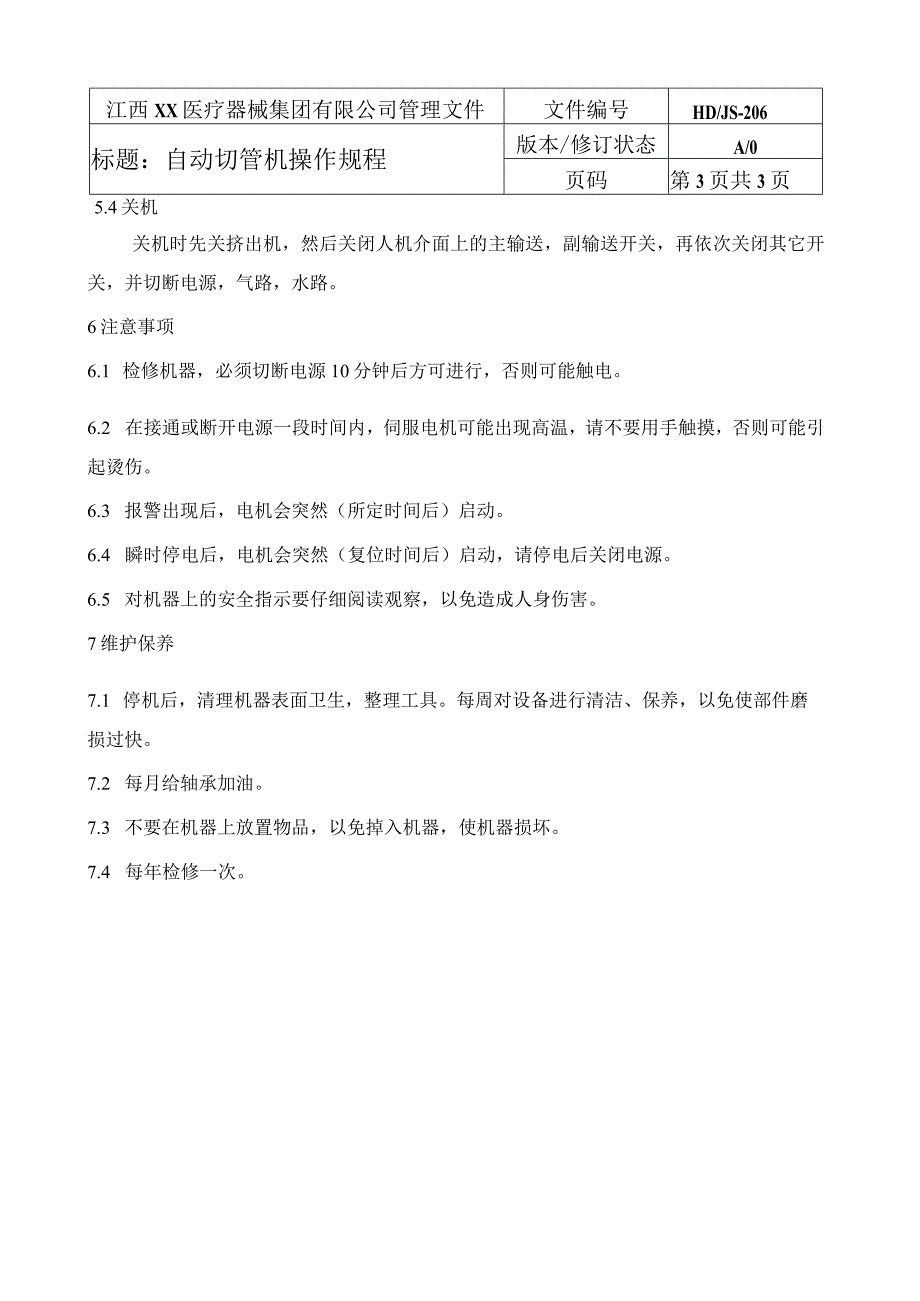

5、于无水状态。5.2.7 切13035Omm长度的导管时，由于主传动落料吹气与副传动互锁，因此按吹气启动开关人机介面上就会出现副牵引开，然后除上述调整外，还需调整副传送的速度和位置，调节档料板和数量确认板位置，使之满足要求。5.3 运行全部调整完后，将产量监控调整至监控状态，按调整的每次所切数量进行捆扎，放置,并时刻监控各运行情况，如遇不正常情况及时调整。江西XX医疗器械集团有限公司管理文件文件编号HD/JS-206标题：自动切管机操作规程版本/修订状态A/0页码第3页共3页5.4关机关机时先关挤出机，然后关闭人机介面上的主输送，副输送开关，再依次关闭其它开关，并切断电源，气路，水路。6注意事项
6、6.1 检修机器，必须切断电源10分钟后方可进行，否则可能触电。6.2 在接通或断开电源一段时间内，伺服电机可能出现高温，请不要用手触摸，否则可能引起烫伤。6.3 报警出现后，电机会突然（所定时间后）启动。6.4 瞬时停电后，电机会突然（复位时间后）启动，请停电后关闭电源。6.5 对机器上的安全指示要仔细阅读观察，以免造成人身伤害。7维护保养7.1 停机后，清理机器表面卫生，整理工具。每周对设备进行清洁、保养，以免使部件磨损过快。7.2 每月给轴承加油。7.3 不要在机器上放置物品，以免掉入机器，使机器损坏。7.4 每年检修一次。江西XX医疗器械集团有限公司管理文件文件编号HD/JS-235标
7、题：调节器组装机的操作规程版本/修订状态A/0页码第1页共1页1目的规定TJQ3型调节器组装机的操作方法和要求，以使操作者正确操作。2 范围适用于TJQ3型调节器组装机的操作3 操作方法3.1 合上电源，打开气阀，气压表压力不得低于0.3MPa3.2 打开液晶显示屏电源，待初始状态结束后，按下手动软健。手动状态下，按下料斗软健，启动料斗工作，调整料斗振动速度，检查料斗至机器装配槽是否卡滞，使得装配件排满装配槽。3.3 按回车键，切换成自动工作状态，启动机器工作。3.4 仔细调整各装配气缸运行速度，使各气缸动作协调，正常运行。4 常见故障排除4.1 运行中发生卡滞，按下停止软健。切换至手动状态，
8、选定发生故障的气缸及时排除卡滞故障。4.2 运行中发生单组气缸停车现象，检查电磁阀是否损坏，气缸是否串气，磁性开关位置是否正常，逐一排除后重新开机。5 机器的维护、保养、检修5.1 气缸的润滑，气动三联件中的气缸润滑油需每班检查，液面低于容器1/3位置即需加油，润滑油选用20#机油。5.2 每班检查各传动件的磨损状况，各气缸与装配部件的连接是否可靠，紧固螺母是否松动，电器部分是否正常，必要时请专业技术人员修理。5.3 本机每年检修一次。江西XX医疗器械集团有限公司管理文件文件编号HD/JS-236标题：曲面丝印机操作规程版本/修订状态A/0页码第1页共2页1目的规定YKQ150型半自动曲面丝印
9、机的操作方法和要求，以便操作者能正确操作。2 范围适用于本公司YKQI50型半自动曲面丝印机的操作。3 操作方法3.1 检查机体各部位，并在各活动关节及轴承位置加油。3.2 点动开启、检查机器运转方向与速度调整是否适当。3.3 调整各往复行程的调节手轮，将网架行程调整到待印制品合适的回转长度。3.4 按上丝网、调节网架下端的调节螺栓，使网架与待印制品升到最高点时不会相碰，且使网架两端与待印制品平行一致。3.5 松开丝网夹持手轮，调整丝网版的前后位置，使丝网零刻度线基本与待印制品的底端位置一致。3.6 开动电机慢速转动，调节摆幅手轮使丝网摆幅合适，仔细调整网版使印刷方向、印线位置准确无误。3.7
10、 调试好后，放上油墨，用香蕉水或稀释剂在丝网下擦净，再用干净的无纤维屑的布擦一下，开动机器，慢速试车，如丝网位置不正确，重新调整。4 电器说明4.1 本机具有单次、点动和连续工作三种功能。4.1.1 点动工作方式合上电源开关，电源指示灯亮。将主令开关置于中间位，按下启动按钮，每按一次,机器点动一步。4.1.2 连续工作方式将主令开关置于连续工作位置，连续工作指示灯亮，按下启动按钮，机器连续地工作。4.1.3 单次循环工作方式将主令开关置于单次循环位置，单次循环指示灯亮，将脚踏开关插入开关插座，每踏江西XX医疗器械集团有限公司管理文件文件编号HD/JS-236标题：曲面丝印机操作规程版本/修订状
11、态A/0页码第2页共2页动一次脚踏开关，机器完成一次印刷周期。或者按启动按钮一次，机器完成一次印刷周期。4.1.4 整机工作一次循环，计数一次，按动计数器上的复位按钮，实现复零。4.1.5 电机运转速度可通过操作面板上的电位器调节。4.1.6 当机器处于连续状态停机时，应先将主令开关旋至点动位置，然后再关闭电源开关停机。5机器的维护、保养、检修5.1 润滑保养5.1.1 在机器顶及升降机构大摆杆的回转轴处有4只油杯，每班需加1-2滴30#机械油。5.1.2 凸轮工作表面、网架导轨槽，升降机构表面及其它滑动表面，12周加注少量润滑油,保持工作面的润滑状态。5.2 外观保养5.2.1 机面油漆操作中应避免油墨或有机溶剂直接接触，以免腐蚀机面。5.3 本机型机器每年检修一次。
