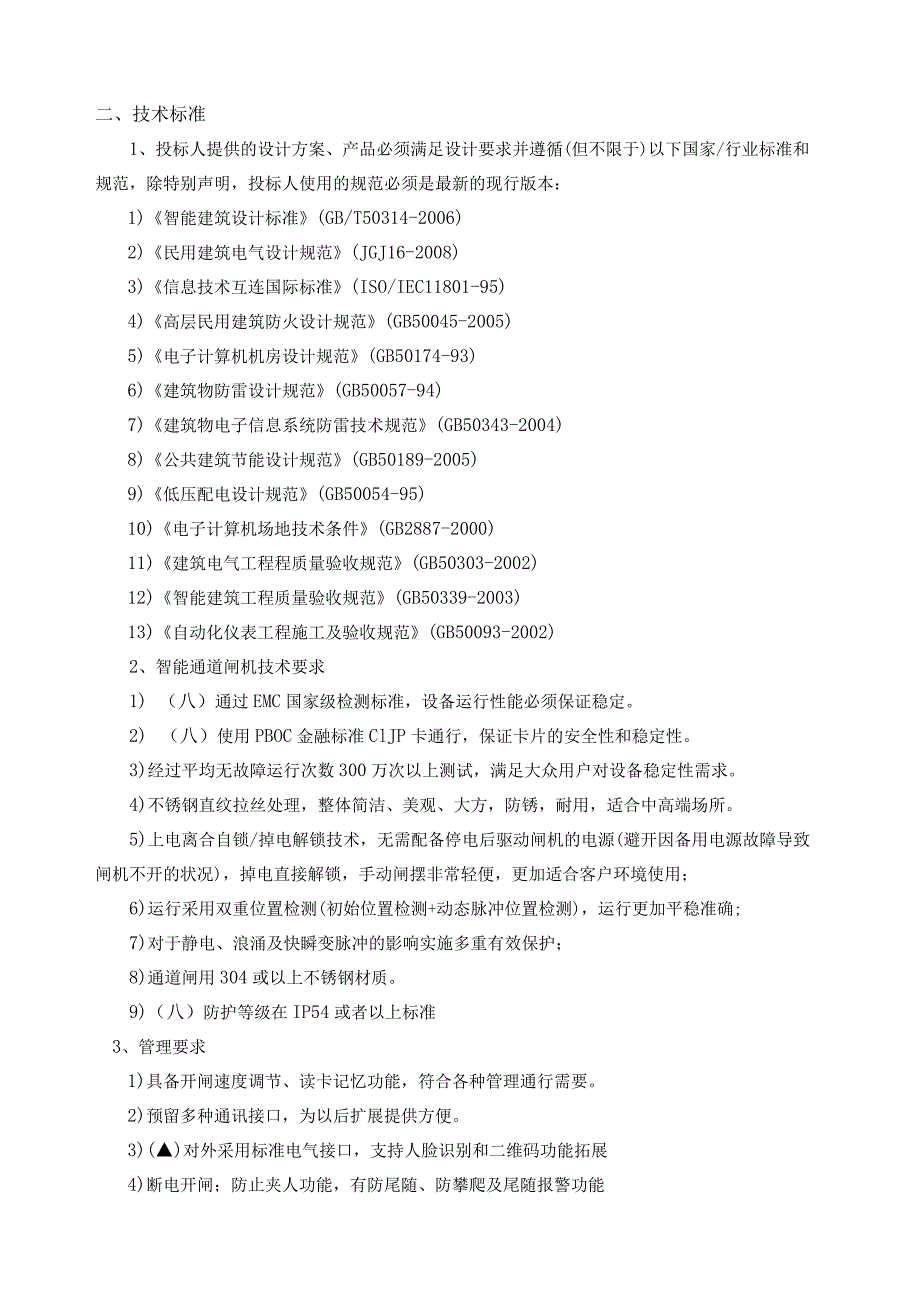

1、二、技术标准1、投标人提供的设计方案、产品必须满足设计要求并遵循(但不限于)以下国家/行业标准和规范，除特别声明，投标人使用的规范必须是最新的现行版本：1)智能建筑设计标准(GB/T50314-2006)2)民用建筑电气设计规范(JGJ16-2008)3)信息技术互连国际标准(ISO/IEC11801-95)4)高层民用建筑防火设计规范(GB50045-2005)5)电子计算机机房设计规范(GB50174-93)6)建筑物防雷设计规范(GB50057-94)7)建筑物电子信息系统防雷技术规范(GB50343-2004)8)公共建筑节能设计规范(GB50189-2005)9)低压配电设计规范(G
2、B50054-95)10)电子计算机场地技术条件(GB2887-2000)11)建筑电气工程程质量验收规范(GB50303-2002)12)智能建筑工程质量验收规范(GB50339-2003)13)自动化仪表工程施工及验收规范(GB50093-2002)2、智能通道闸机技术要求1) （八）通过EMC国家级检测标准，设备运行性能必须保证稳定。2) （八）使用PBOC金融标准ClJP卡通行，保证卡片的安全性和稳定性。3)经过平均无故障运行次数300万次以上测试，满足大众用户对设备稳定性需求。4)不锈钢直纹拉丝处理，整体简洁、美观、大方，防锈，耐用，适合中高端场所。5)上电离合自锁/掉电解锁技术，无

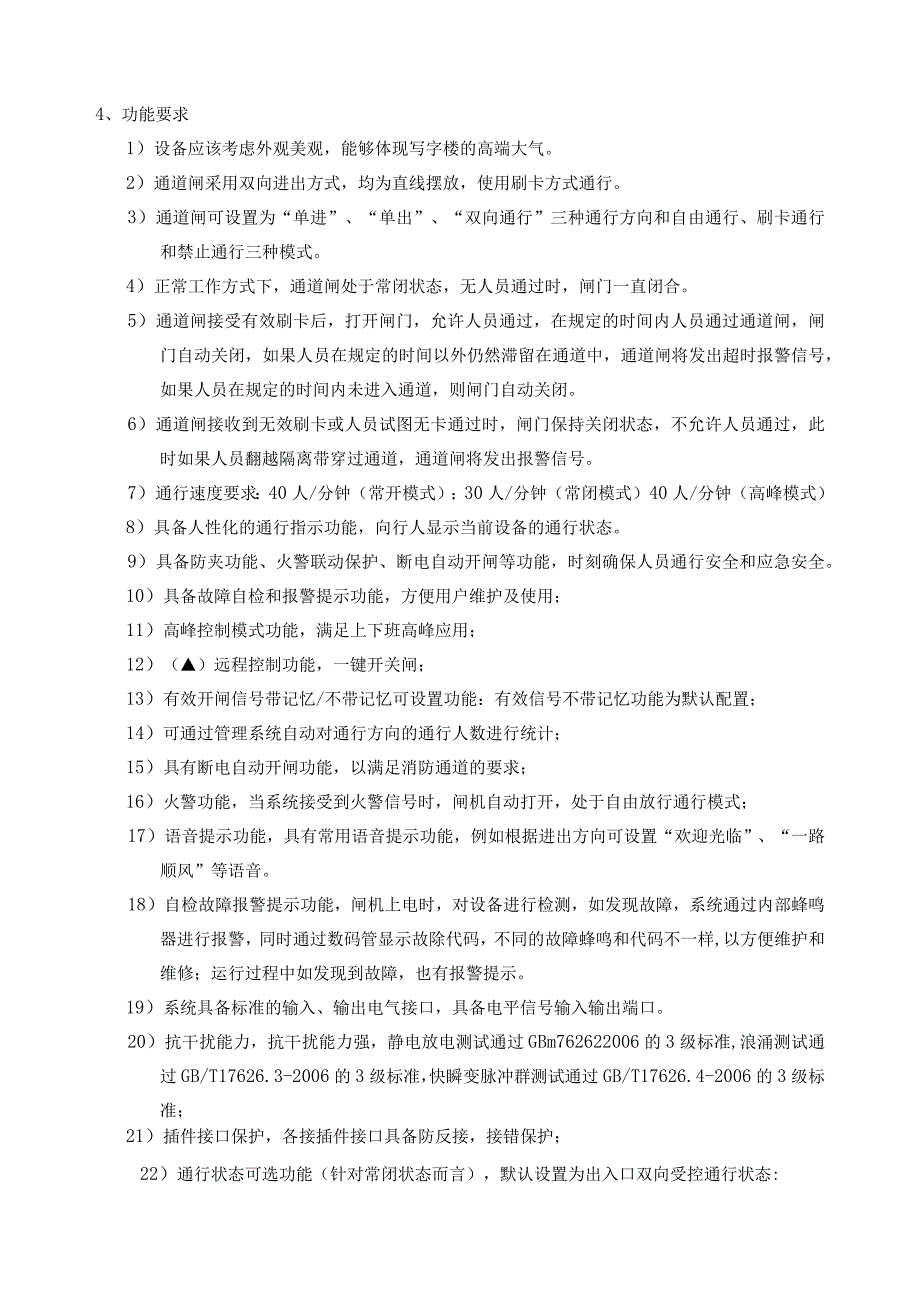

3、需配备停电后驱动闸机的电源(避开因备用电源故障导致闸机不开的状况)，掉电直接解锁，手动闸摆非常轻便，更加适合客户环境使用；6)运行采用双重位置检测(初始位置检测+动态脉冲位置检测)，运行更加平稳准确;7)对于静电、浪涌及快瞬变脉冲的影响实施多重有效保护；8)通道闸用304或以上不锈钢材质。9)（八）防护等级在IP54或者以上标准3、管理要求1)具备开闸速度调节、读卡记忆功能，符合各种管理通行需要。2)预留多种通讯接口，为以后扩展提供方便。3)()对外采用标准电气接口，支持人脸识别和二维码功能拓展4)断电开闸；防止夹人功能，有防尾随、防攀爬及尾随报警功能4、功能要求1）设备应该考虑外观美观，能够
4、体现写字楼的高端大气。2）通道闸采用双向进出方式，均为直线摆放，使用刷卡方式通行。3）通道闸可设置为“单进”、“单出”、“双向通行”三种通行方向和自由通行、刷卡通行和禁止通行三种模式。4）正常工作方式下，通道闸处于常闭状态，无人员通过时，闸门一直闭合。5）通道闸接受有效刷卡后，打开闸门，允许人员通过，在规定的时间内人员通过通道闸，闸门自动关闭，如果人员在规定的时间以外仍然滞留在通道中，通道闸将发出超时报警信号，如果人员在规定的时间内未进入通道，则闸门自动关闭。6）通道闸接收到无效刷卡或人员试图无卡通过时，闸门保持关闭状态，不允许人员通过，此时如果人员翻越隔离带穿过通道，通道闸将发出报警信号。7
5、）通行速度要求：40人/分钟（常开模式）；30人/分钟（常闭模式）40人/分钟（高峰模式）8）具备人性化的通行指示功能，向行人显示当前设备的通行状态。9）具备防夹功能、火警联动保护、断电自动开闸等功能，时刻确保人员通行安全和应急安全。10）具备故障自检和报警提示功能，方便用户维护及使用；11）高峰控制模式功能，满足上下班高峰应用；12）（）远程控制功能，一键开关闸；13）有效开闸信号带记忆/不带记忆可设置功能：有效信号不带记忆功能为默认配置；14）可通过管理系统自动对通行方向的通行人数进行统计；15）具有断电自动开闸功能，以满足消防通道的要求；16）火警功能，当系统接受到火警信号时，闸机自动打
6、开，处于自由放行通行模式；17）语音提示功能，具有常用语音提示功能，例如根据进出方向可设置“欢迎光临”、“一路顺风”等语音。18）自检故障报警提示功能，闸机上电时，对设备进行检测，如发现故障，系统通过内部蜂鸣器进行报警，同时通过数码管显示故除代码，不同的故障蜂鸣和代码不一样,以方便维护和维修；运行过程中如发现到故障，也有报警提示。19）系统具备标准的输入、输出电气接口，具备电平信号输入输出端口。20）抗干扰能力，抗干扰能力强，静电放电测试通过GBm762622006的3级标准,浪涌测试通过GB/T17626.3-2006的3级标准，快瞬变脉冲群测试通过GB/T17626.4-2006的3级标准

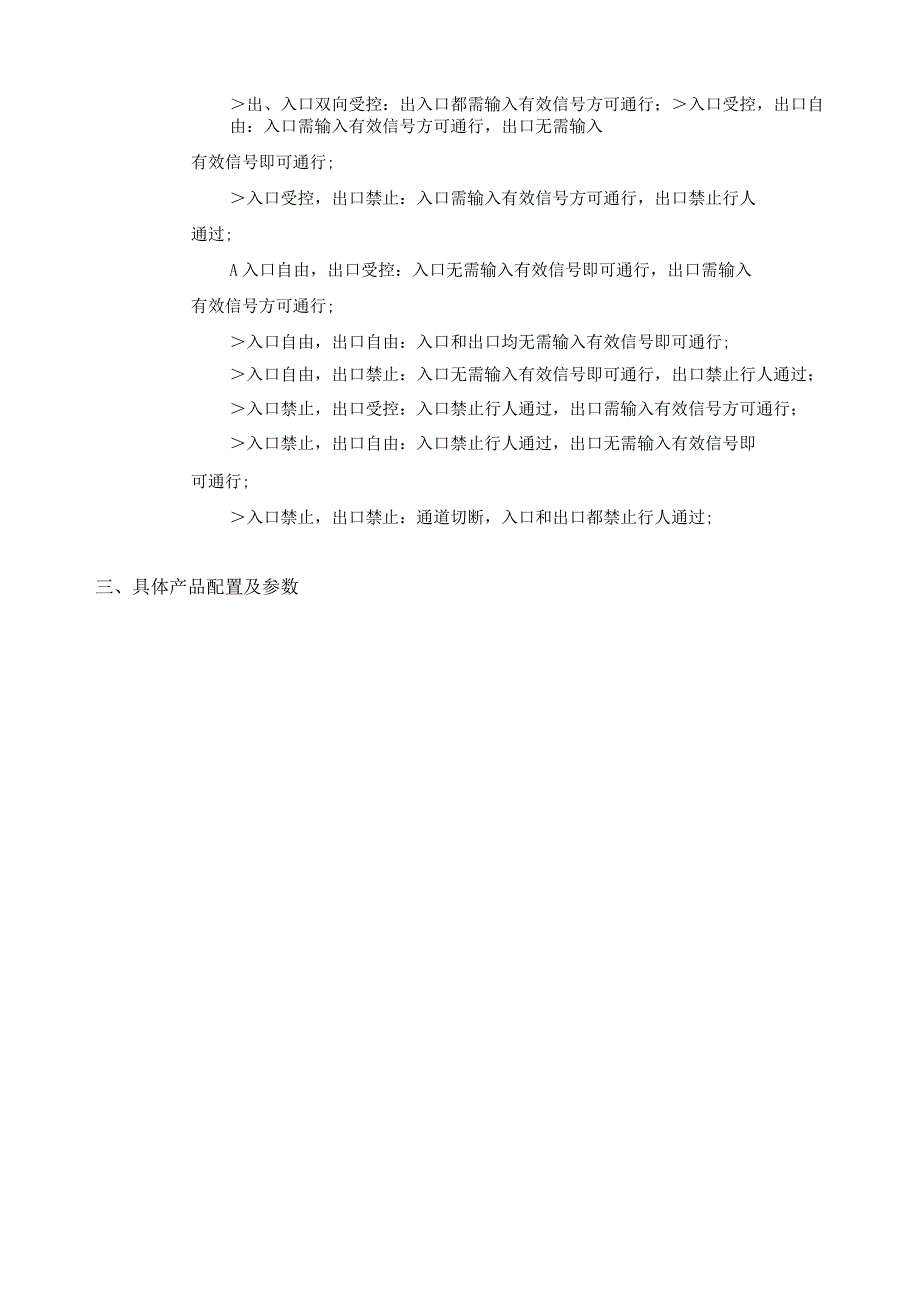

7、；21）插件接口保护，各接插件接口具备防反接，接错保护；22）通行状态可选功能（针对常闭状态而言），默认设置为出入口双向受控通行状态:出、入口双向受控：出入口都需输入有效信号方可通行；入口受控，出口自由：入口需输入有效信号方可通行，出口无需输入有效信号即可通行;入口受控，出口禁止：入口需输入有效信号方可通行，出口禁止行人通过;A入口自由，出口受控：入口无需输入有效信号即可通行，出口需输入有效信号方可通行;入口自由，出口自由：入口和出口均无需输入有效信号即可通行;入口自由，出口禁止：入口无需输入有效信号即可通行，出口禁止行人通过；入口禁止，出口受控：入口禁止行人通过，出口需输入有效信号方可通行；
8、入口禁止，出口自由：入口禁止行人通过，出口无需输入有效信号即可通行;入口禁止，出口禁止：通道切断，入口和出口都禁止行人通过;三、具体产品配置及参数序号设备名称品牌单位数量参数1单机芯智能摆闸捷顺、海康、固力保及以上台8设备参考尺寸：长X宽X高=1800X220X98OnInl(斜角流线造型) 闸摆造型：圆角矩形 ()机箱材质：1.5mm厚304不锈钢 ()闸板材质：不锈钢+亚克力板 外观工艺:直纹拉丝 通道宽度：1200mm 平均无故障运行次数：大于500万次(不需更换核心关键部件) 机械结构平稳运转时噪音：65dB ()防护等级：满足IP54标准。 工作环境：室外使用 支持语言：简体中文、英
9、文产品功能：标配读写系统为嵌入式门禁 具有人性化的方向指示功能，引导行人出入通道口。 具备闯关报警和尾随报警功能，谨防人员非法进入。 具备防冲突报警功能，谨防人员不规范通行。 具备行人保护功能(光学感应+机械感应)。 具备根据红外电眼检测实现通行人数计数功能。 具备超时自动复位功能（即每个人通过通道的最长时间）。 具备通行超时报警功能（默认通行时间10秒） 具备故障自检及报警提示，确保系统安全，方便维护、使用。 具备超时自动复位功能（即每个人通过通道的最长时间）。 具备通行超时报警功能（默认通行时间10秒）具备故障自检及报警提示，确保系统安全，方便维护、使用。 （）具备断电自动开闸（闸板收回机
10、箱内）功能，满足消防功能需求。 （）具备读卡后带记忆与不带记忆功能，可满足团体/个人通行模式。具备紧急情况保护功能，例如：火警、停电等情况下自动开闸，当恢复正常时，闸机内部可自动检查，还原到正常状态。具备常开/常闭功能，可有效缓解通行人流控制。2双机芯智能摆闸捷顺、海康、固力保及以上台4设备尺寸：长X宽X高=1800X220X98Omm（斜角流线造型） 闸摆造型：圆角矩形 （）机箱材质：1.5mm厚304不锈钢 （）闸板材质：不锈钢+亚克力板 外观工艺:直纹拉丝 通道宽度：W1200mm平均无故障运行次数：大于500万次（不需更换核心关键部件） 机械结构平稳运转时噪音：65dB （）防护等级：
11、满足IP54标准。工作环境：室外使用支持语言：简体中文、英文产品功能：标配读写系统为嵌入式门禁 具有人性化的方向指示功能，引导行人出入通道口。 具备闯关报警和尾随报警功能，谨防人员非法进入。 具备防冲突报警功能，谨防人员不规范通行。 具备行人保护功能（光学感应+机械感应）。 具备根据红外电眼检测实现通行人数计数功能。 具备超时自动复位功能（即每个人通过通道的最长时间）。 具备通行超时报警功能（默认通行时间10秒） 具备故障自检及报警提示，确保系统安全，方便维护、使用。 具备超时自动复位功能（即每个人通过通道的最长时间）。 具备通行超时报警功能（默认通行时间10秒）具备故障自检及报警提示，确保系
12、统安全，方便维护、使用。 （）具备断电自动开闸（闸板收回机箱内）功能，满足消防功能需求 （）具备读卡后带记忆与不带记忆功能，可满足团体/个人通行模式。具备紧急情况保护功能，例如：火警、停电等情况下自动开闸，当恢复正常时，闸机内部可自动检查，还原到正常状态。具备常开/常闭功能，可有效缓解通行人流控制。3四门控制器捷顺、海康、固力保及以上台4控制门数：4门外型尺寸(nun),400(L)300(W)65（三）,读卡类型：IC卡、EM卡、CPU卡、指纹、手机卡、二代身份证、居住证(具体以所接读- （八）有效卡容量100,000张 ()事件记录容量IOo,000条、 工作电压DC12V15% 工作温度
13、25CS65、 通讯方式W95%,不凝露(常温下)、 通讯方式控制器与上位机通讯方式：TCP/IP通讯、 控制器与读卡器通讯方式：RS485/韦根(26/34/42)、 开门控制刷卡、按钮、PC远程开/关、公共密码、胁迫密码、多卡、卡+密码、多群红指纹+密码、卡+指纹、卡+指纹+密码、首卡常开、首卡启动、时间段内常开/常闭 功耗WlOW4IC读卡器捷顺、海康、固力保及以上台16 工作电压：DC1210%V 工作电流：0.2A 工作温度：-25-+65 储运温度：-35-+70 工作湿度：乏95%,不凝露(常温下) （八）支持卡片：国密CPU卡 PSAM卡：无 读卡距离：CPU30mm 通讯方式
14、：Weigand26/34/42或RS485 通讯波特率：9600bps 通讯距离：RS485800m,韦根W50m 读卡时间：0.Is 刷卡响应时间：0.3s 读卡次数：21000000次 门磁输入接口：有（1路/通道） （）防护等级：IP55 读卡器外形尺寸：105*76*16mm 读卡器材质：塑胶 读卡器配色:黑色 使用环境:室内使用5交换机捷顺、海康、固力保及以上台5外形参考尺寸：（宽X深X高）160.OmmX134.Omm30.Omm最大功率（满配置）4.5W重量（不含光模块）：0.33kg交流输入电压额定电压100VAC240VAC5060Hz最大电压范围90VAC264VAC4763HZ温度工作温度S1700-8G-AC设备在日本地区使用时，支持的工作温度范围为0oC40oC6管理软件捷顺、海康、固力保及以上套1（八）开发语言：采用先进的ViSUalStudio2008C#语言和.NET技术开发软件架构：C/S和B/S架构（）包含功能模块：用户管理、人行管理、车行管理报表功能：开片发行、注销、延期报表，
