《酸性介质中金属缓蚀剂的应用.docx》由会员分享，可在线阅读，更多相关《酸性介质中金属缓蚀剂的应用.docx（3页珍藏版）》请在第壹文秘上搜索。

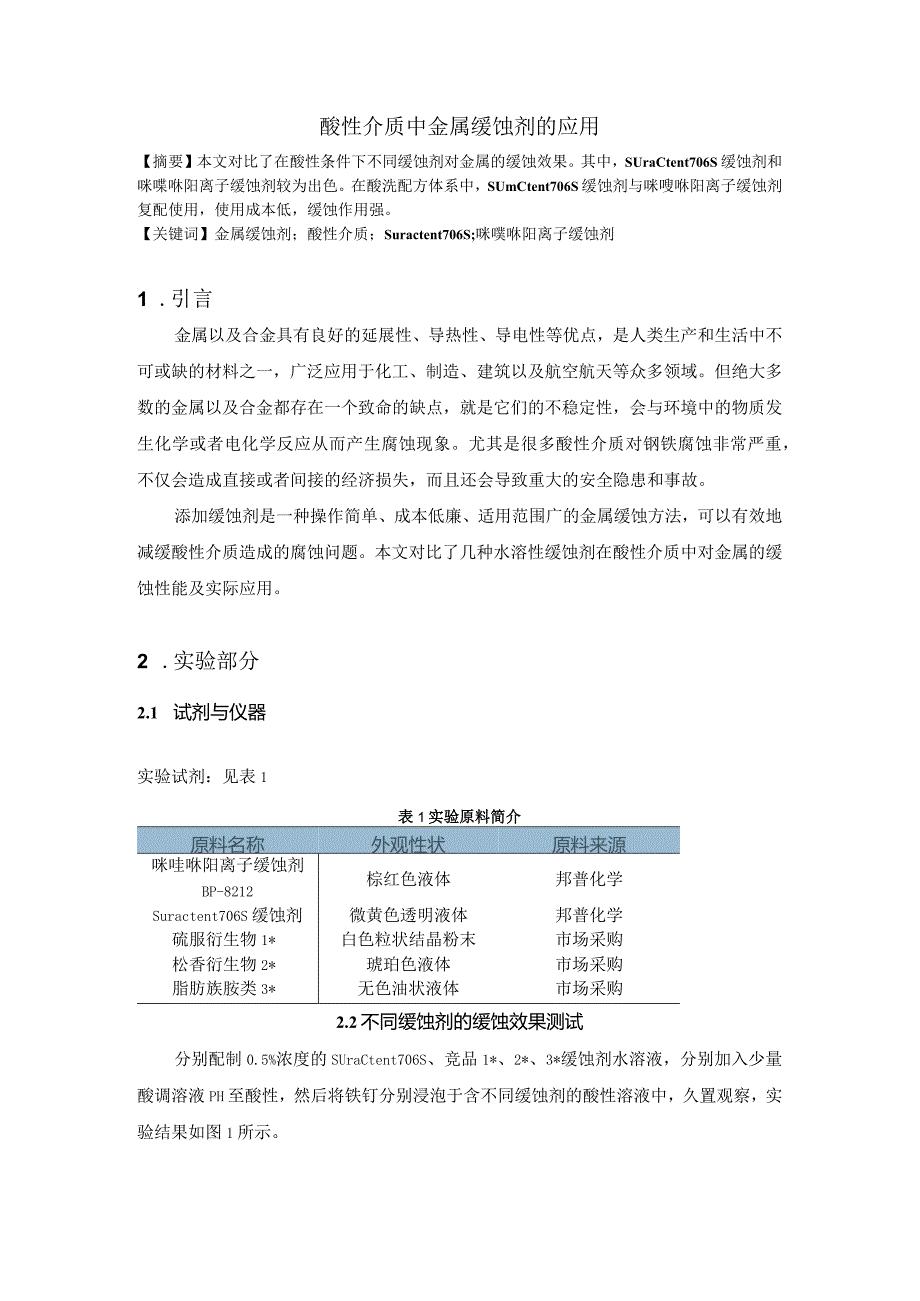

1、酸性介质中金属缓蚀剂的应用【摘要】本文对比了在酸性条件下不同缓蚀剂对金属的缓蚀效果。其中，SUraCtent706S缓蚀剂和咪喋咻阳离子缓蚀剂较为出色。在酸洗配方体系中，SUmCtent706S缓蚀剂与咪嗖咻阳离子缓蚀剂复配使用，使用成本低，缓蚀作用强。【关键词】金属缓蚀剂；酸性介质；Suractent706S;咪噗咻阳离子缓蚀剂1 .引言金属以及合金具有良好的延展性、导热性、导电性等优点，是人类生产和生活中不可或缺的材料之一，广泛应用于化工、制造、建筑以及航空航天等众多领域。但绝大多数的金属以及合金都存在一个致命的缺点，就是它们的不稳定性，会与环境中的物质发生化学或者电化学反应从而产生腐蚀现
2、象。尤其是很多酸性介质对钢铁腐蚀非常严重，不仅会造成直接或者间接的经济损失，而且还会导致重大的安全隐患和事故。添加缓蚀剂是一种操作简单、成本低廉、适用范围广的金属缓蚀方法，可以有效地减缓酸性介质造成的腐蚀问题。本文对比了几种水溶性缓蚀剂在酸性介质中对金属的缓蚀性能及实际应用。2 .实验部分2.1 试剂与仪器实验试剂：见表1表1实验原料简介原料名称外观性状原料来源咪哇咻阳离子缓蚀剂BP-8212棕红色液体邦普化学Suractent706S缓蚀剂微黄色透明液体邦普化学硫服衍生物1*白色粒状结晶粉末市场采购松香衍生物2*琥珀色液体市场采购脂肪族胺类3*无色油状液体市场采购2.2不同缓蚀剂的缓蚀效果测

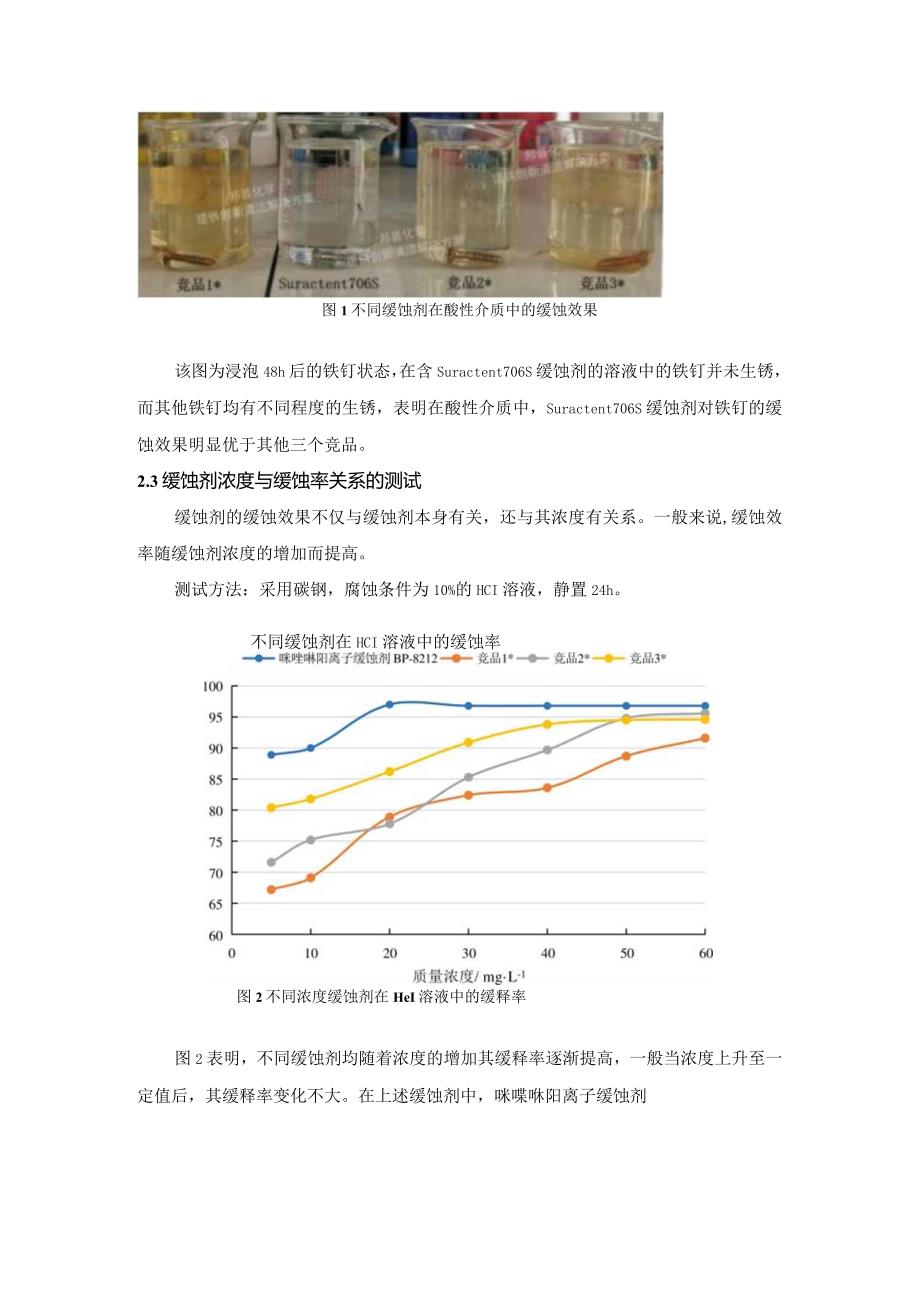

3、试分别配制0.5%浓度的SUraCtent706S、竞品1*、2*、3*缓蚀剂水溶液，分别加入少量酸调溶液PH至酸性，然后将铁钉分别浸泡于含不同缓蚀剂的酸性溶液中，久置观察，实验结果如图1所示。图1不同缓蚀剂在酸性介质中的缓蚀效果该图为浸泡48h后的铁钉状态，在含Suractent706S缓蚀剂的溶液中的铁钉并未生锈，而其他铁钉均有不同程度的生锈，表明在酸性介质中，Suractent706S缓蚀剂对铁钉的缓蚀效果明显优于其他三个竞品。2.3缓蚀剂浓度与缓蚀率关系的测试缓蚀剂的缓蚀效果不仅与缓蚀剂本身有关，还与其浓度有关系。一般来说,缓蚀效率随缓蚀剂浓度的增加而提高。测试方法：采用碳钢，腐蚀条件

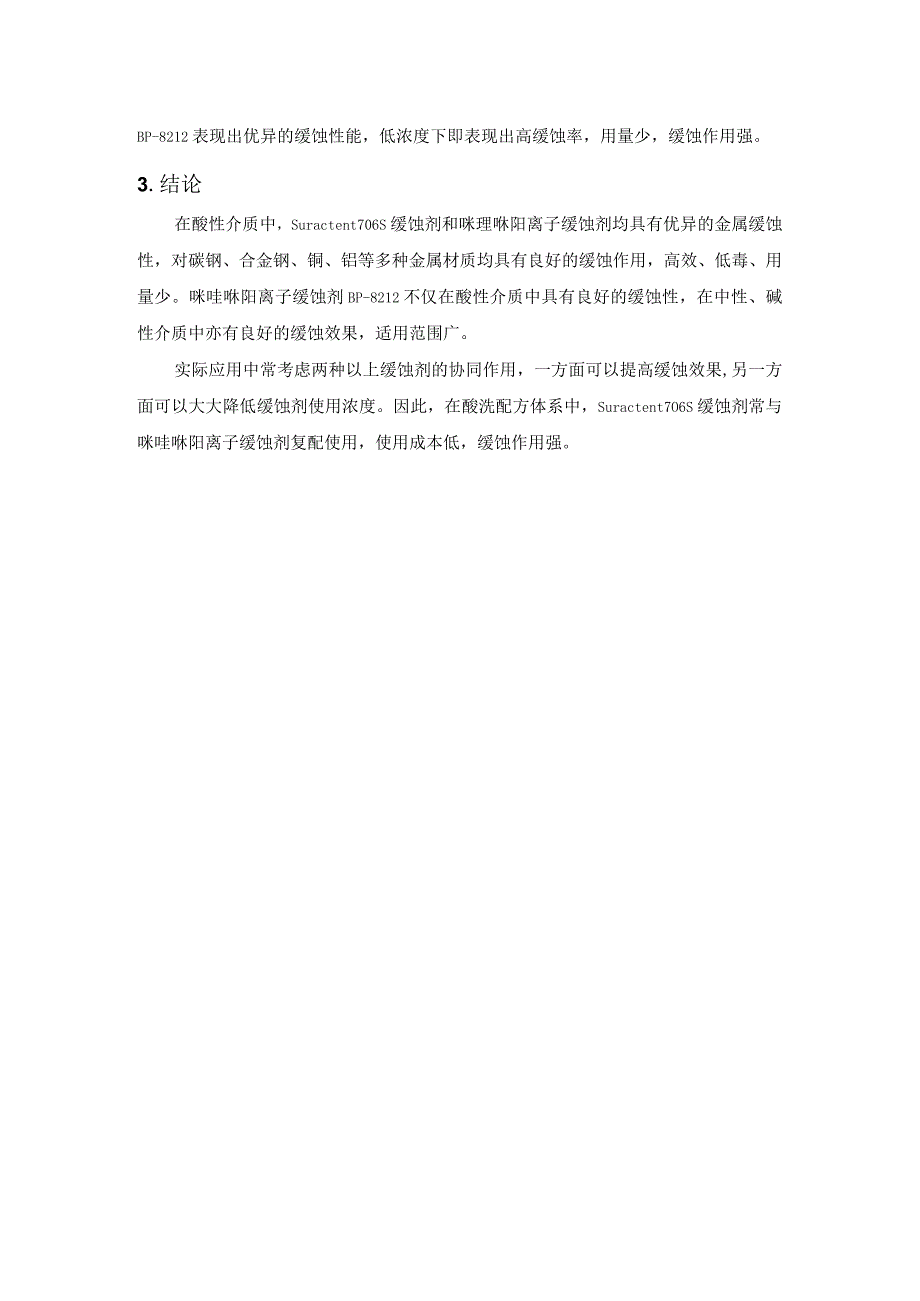

4、为10%的HCI溶液，静置24h。不同缓蚀剂在HCI溶液中的缓蚀率图2不同浓度缓蚀剂在HeI溶液中的缓释率图2表明，不同缓蚀剂均随着浓度的增加其缓释率逐渐提高，一般当浓度上升至一定值后，其缓释率变化不大。在上述缓蚀剂中，咪喋咻阳离子缓蚀剂BP-8212表现出优异的缓蚀性能，低浓度下即表现出高缓蚀率，用量少，缓蚀作用强。3.结论在酸性介质中，Suractent706S缓蚀剂和咪理咻阳离子缓蚀剂均具有优异的金属缓蚀性，对碳钢、合金钢、铜、铝等多种金属材质均具有良好的缓蚀作用，高效、低毒、用量少。咪哇咻阳离子缓蚀剂BP-8212不仅在酸性介质中具有良好的缓蚀性，在中性、碱性介质中亦有良好的缓蚀效果，适用范围广。实际应用中常考虑两种以上缓蚀剂的协同作用，一方面可以提高缓蚀效果,另一方面可以大大降低缓蚀剂使用浓度。因此，在酸洗配方体系中，Suractent7O6S缓蚀剂常与咪哇咻阳离子缓蚀剂复配使用，使用成本低，缓蚀作用强。
