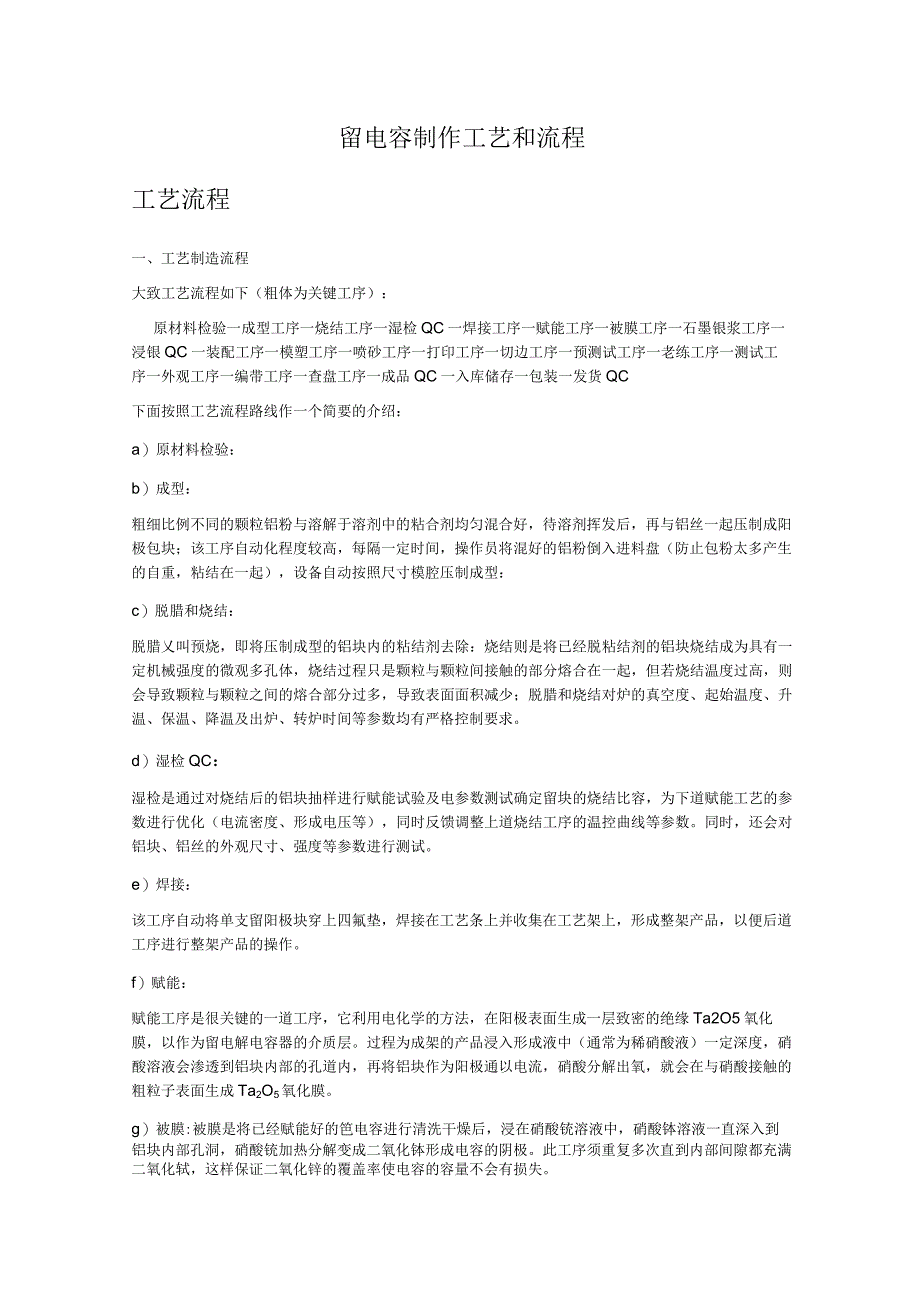

1、留电容制作工艺和流程工艺流程一、工艺制造流程大致工艺流程如下（粗体为关键工序）：原材料检验一成型工序一烧结工序一湿检QC一焊接工序一赋能工序一被膜工序一石墨银浆工序一浸银QC一装配工序一模塑工序一喷砂工序一打印工序一切边工序一预测试工序一老练工序一测试工序一外观工序一编带工序一查盘工序一成品QC一入库储存一包装一发货QC下面按照工艺流程路线作一个简要的介绍：a）原材料检验：b）成型：粗细比例不同的颗粒铝粉与溶解于溶剂中的粘合剂均匀混合好，待溶剂挥发后，再与铝丝一起压制成阳极包块；该工序自动化程度较高，每隔一定时间，操作员将混好的铝粉倒入进料盘（防止包粉太多产生的自重，粘结在一起），设备自动按照
2、尺寸模腔压制成型：c）脱腊和烧结：脱腊乂叫预烧，即将压制成型的铝块内的粘结剂去除：烧结则是将已经脱粘结剂的铝块烧结成为具有一定机械强度的微观多孔体，烧结过程只是颗粒与颗粒间接触的部分熔合在一起，但若烧结温度过高，则会导致颗粒与颗粒之间的熔合部分过多，导致表面面积减少；脱腊和烧结对炉的真空度、起始温度、升温、保温、降温及出炉、转炉时间等参数均有严格控制要求。d）湿检QC：湿检是通过对烧结后的铝块抽样进行赋能试验及电参数测试确定留块的烧结比容，为下道赋能工艺的参数进行优化（电流密度、形成电压等），同时反馈调整上道烧结工序的温控曲线等参数。同时，还会对铝块、铝丝的外观尺寸、强度等参数进行测试。e）焊
3、接：该工序自动将单支留阳极块穿上四氟垫，焊接在工艺条上并收集在工艺架上，形成整架产品，以便后道工序进行整架产品的操作。f）赋能：赋能工序是很关键的一道工序，它利用电化学的方法，在阳极表面生成一层致密的绝缘Ta2O5氧化膜，以作为留电解电容器的介质层。过程为成架的产品浸入形成液中（通常为稀硝酸液）一定深度，硝酸溶液会渗透到铝块内部的孔道内，再将铝块作为阳极通以电流，硝酸分解出氧，就会在与硝酸接触的粗粒子表面生成Ta2O5氧化膜。g）被膜:被膜是将已经赋能好的笆电容进行清洗干燥后，浸在硝酸铳溶液中，硝酸钵溶液一直深入到铝块内部孔洞，硝酸铳加热分解变成二氧化钵形成电容的阴极。此工序须重复多次直到内部

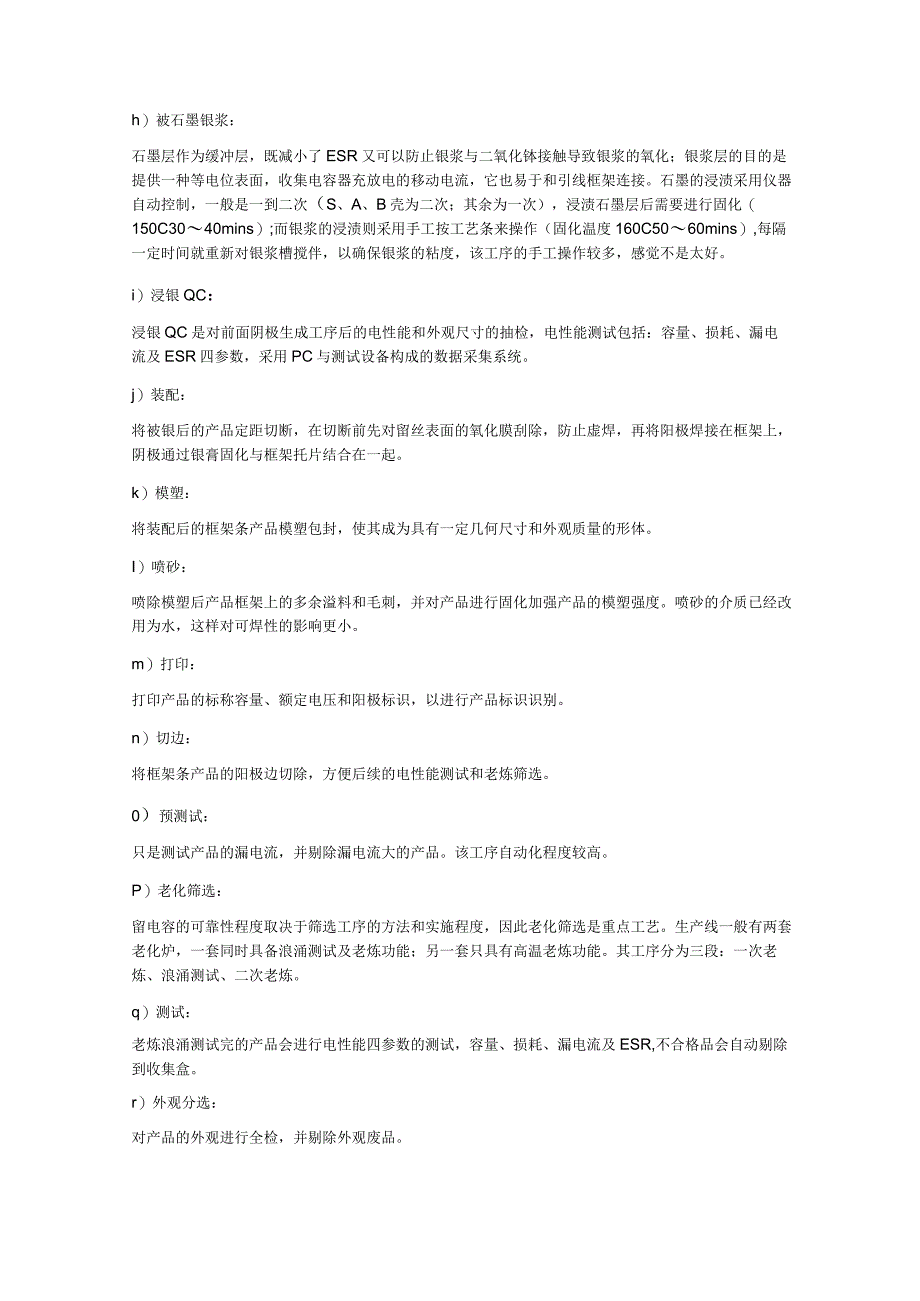

4、间隙都充满二氧化轼，这样保证二氧化锌的覆盖率使电容的容量不会有损失。h）被石墨银浆：石墨层作为缓冲层，既减小了ESR又可以防止银浆与二氧化钵接触导致银浆的氧化；银浆层的目的是提供一种等电位表面，收集电容器充放电的移动电流，它也易于和引线框架连接。石墨的浸渍采用仪器自动控制，一般是一到二次（S、A、B壳为二次；其余为一次），浸渍石墨层后需要进行固化（150C3040mins）;而银浆的浸渍则采用手工按工艺条来操作（固化温度160C5060mins）,每隔一定时间就重新对银浆槽搅伴，以确保银浆的粘度，该工序的手工操作较多，感觉不是太好。i）浸银QC：浸银QC是对前面阴极生成工序后的电性能和外观尺寸
5、的抽检，电性能测试包括：容量、损耗、漏电流及ESR四参数，采用PC与测试设备构成的数据采集系统。j）装配：将被银后的产品定距切断，在切断前先对留丝表面的氧化膜刮除，防止虚焊，再将阳极焊接在框架上，阴极通过银膏固化与框架托片结合在一起。k）模塑：将装配后的框架条产品模塑包封，使其成为具有一定几何尺寸和外观质量的形体。I）喷砂：喷除模塑后产品框架上的多余溢料和毛刺，并对产品进行固化加强产品的模塑强度。喷砂的介质已经改用为水，这样对可焊性的影响更小。m）打印：打印产品的标称容量、额定电压和阳极标识，以进行产品标识识别。n）切边：将框架条产品的阳极边切除，方便后续的电性能测试和老炼筛选。0）预测试：只
6、是测试产品的漏电流，并剔除漏电流大的产品。该工序自动化程度较高。P）老化筛选：留电容的可靠性程度取决于筛选工序的方法和实施程度，因此老化筛选是重点工艺。生产线一般有两套老化炉，一套同时具备浪涌测试及老炼功能；另一套只具有高温老炼功能。其工序分为三段：一次老炼、浪涌测试、二次老炼。q）测试：老炼浪涌测试完的产品会进行电性能四参数的测试，容量、损耗、漏电流及ESR,不合格品会自动剔除到收集盒。r）外观分选：对产品的外观进行全检，并剔除外观废品。s）编带：利用编带机将产品引线成型，并自动编带成为一整卷盘产品。t）查盘：对编带后产品的外观进行100%的检验，剔除外观不合格品，将合格品重新热封，去除多余载带，调整卷盘缠绕方向并打好包装。u）成品QC：成品QC进行外观、电性四参数、可焊、耐焊的检验。产品抽样进行回流焊试验，确定产品的电性能参数不会有太大的变化率。信息来自：http:/www.hk-http:/www.hk-
