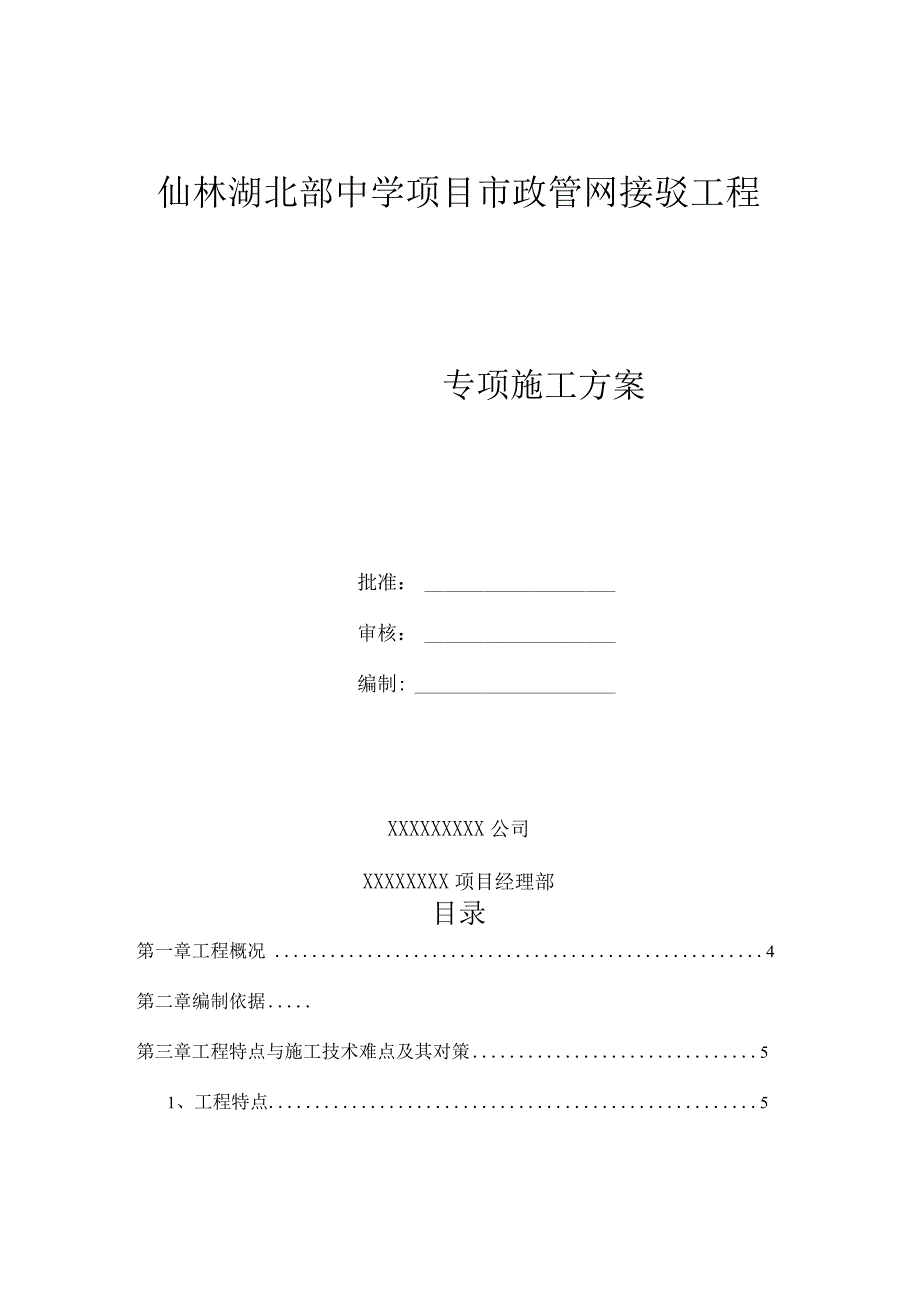

1、仙林湖北部中学项目市政管网接驳工程专项施工方案批准：审核：编制:XXXXXXXXX公司XXXXXXXX项目经理部目录第一章工程概况4第二章编制依据第三章工程特点与施工技术难点及其对策51、工程特点52、工程难点53、针对工程特点与难点制定的对策5第四章施工部署51、施工工期及质量要求52、施工准备6第五章施工工序1、）L62、Ji-Ll*6第六章施工技术方案71、明开槽施工72、定向钻施工83、管道与检查井连接84、检查井85、86、回填97、材料与设备I十划98、劳动力计划9第七章技术质量保证措施101、-I-iEJ102、技术保证措103、材料供应保证措施114、机械设备、周转材料保证H第

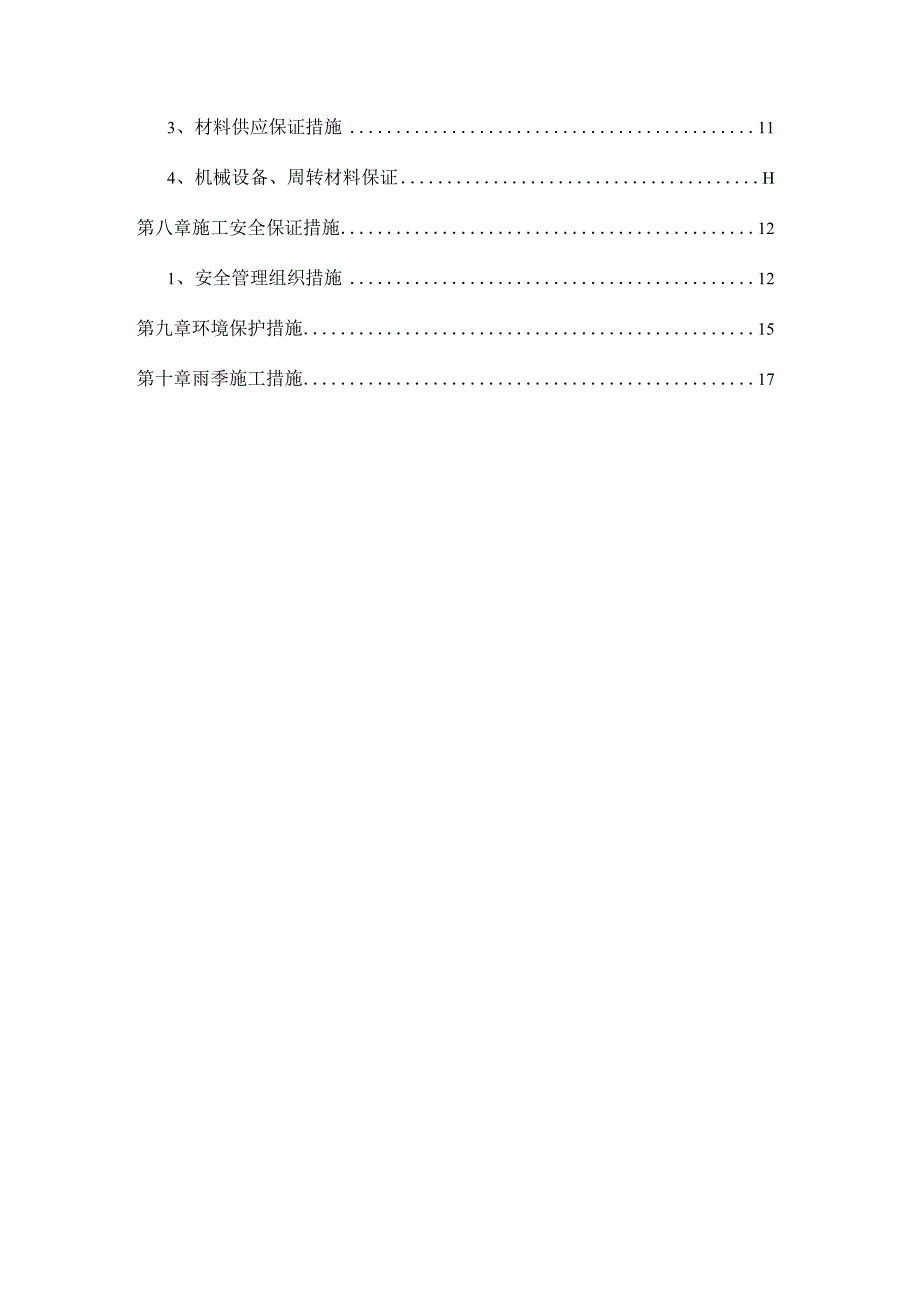

2、八章施工安全保证措施121、安全管理组织措施12第九章环境保护措施15第十章雨季施工措施17第一章工程概况仙林湖北部中学项目总建筑面积约64208平方米，其中：地上建筑面积约36432平方米；地下建筑面积27776平方米。具体建设内容包括：教学楼及其他用房，建筑面积约36432平方米；地下停车场及配套，建筑面积约27776平方米。项目部给排水接驳位置均位于学校主入口侧，即守敬路，具体位置如下：第二章编制依据1、城镇给水排水技术规范(GB50788-2012)02、给水排水工程管道施工及验收规范(GB50268-2008)03、给水排水构筑物工程施工及验收规范(GB50141-2008)04、市
3、政排水管道工程及附属设施（06MS201）。5、雨污水市政接驳工程施工图。第三章工程特点与施工技术难点及其对策1、工程特点本工程属于市政工程，位于城市主干道侧，施工工作面受限，施工现场狭窄、管道线路多、施工较为困难，施工中要求严把每道工序质量关。2、工程难点1. 1合理划分施工区段、科学调配劳动力、施工进度的实施上；2. 2在交通安全的防护、治污减霾和噪音污染的防护上；3. 3在管道接口施工质量的保证上；4. 4在管道运输过程中的保护上。3、针对工程特点与难点制定的对策3.1开工前，联系各管线产权单位至施工现场，对各相关管线进行标识，并提出保护措施；3. 2精心组织施工、细化施工工序、采取机械
4、作业、分阶段突击施工，完成一段恢复一段，保证道路畅通，做到文明施工；5. 3现场所有沟槽应设置防护栏杆，并设危险标识；3.4与供货商签订供货合同，保证工程质量，使货源能及时到场。第四章施工部署1、施工工期及质量要求本工程工期要求79日历天，工程计划于2022年3月1日开工，至2022年5月18日竣工。质量标准：按给水排水管道工程施工及验收规范(GB50268-2008)执行。2、施工准备2.1熟悉图纸：拿到图纸后，立即组织现场技术人员熟悉施工图纸，深刻领会设计意图及要求，会同总承包单位、设计单位做好图纸会审工作，把图纸上存在的问题在施工前解决。2.2技术交底：项目经理组织项目部专业技术人员对工
5、程的关键部位、关键工序、特殊过程编制专门的施工方案，对采用的新工艺、新材料应编制施工作业指导书，并及时做好各进场班组的技术、质量、安全交底工作。2.3提出人机计划：制定本工程的劳动力和机械需用计划(见附表)，开工前做到人员、机械设备落实到位，一旦确定进现场时间，保证做到随时调动施工人员和机械设备，达到开工所具备的一切条件。及时组织施工人员队伍，使劳动力有计划、有组织的分段进入现场，满足施工的劳动力需用量，并对进入现场的人员进行安全与环境维护的教育及交底工作。第五章施工工序1、明开槽施工测量定位一放线一沟槽开挖一灰土基础f中砂垫层一管道安装管道接口分检查井浇筑f沟槽回填一路面恢复2、定向钻施工导
6、向曲线设计f测量定位f钻导向孔f扩孔回拖管线f现场清理及恢复第六章施工技术方案1、明开槽施工1.1测定管道中线和建立临时水准点测设管道中线起、终点，检查井位置桩及中心线位控制桩，并在开挖范围外设方向控制桩。施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后才能使用，并要经常校核。1.2沟槽开挖及支撑沟槽开挖采用挖掘机挖土，人工配合刷坡的方法施工。沟槽槽底净宽度，可按管外径加06米。(1)确定槽底开挖宽度(管道结构宽与两侧工作空间宽之和)，根据开挖边坡1：025,确定沟槽上口开挖边线。(2)严格控制基底高程，沟槽底土基，要保证其强度和稳定，基底设计标高以上0.2-0.3m的原状砂砾，应在铺
7、管前人工清理至设计标高。严禁超挖。如局部超挖或发生扰动，不得回填泥土，可换填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm的砂砾，并整平夯实。槽底如有坚硬物体必须清除，用砂砾石回填处理。(3)沟槽开挖依据西安市相关环保法规，现场不堆土，挖土方全部外运，回填用土采用外购土方。(4)沟槽开挖成型后用木板及圆木进行支撑，保证边坡稳定。2、定向钻施工(1)依据现场勘察得到的资料，确定入土点、出土点的位置。(2)开挖工作井尺寸为&OniX4.Om,管中心与地板顶面间距不小于750mmo(3)按照设计好的曲线钻进，每根钻杆都要进行钻进距离、深度、侧向位移等导向探测。(4)导向孔完成后，拆掉钻
8、头，换上回扩器扩大钻孔。(5)开始慢慢回拖拉动管道顺利进入空洞，且两侧泥浆回流较好，加快回拖速度。焊接两侧PE法兰。3、管道与检查井连接检查井与PE管道连接处，先采用1:2水泥砂浆加5%防水剂将管外皮处理光滑，然后采用遇水膨胀混凝土填塞管外壁与预留洞口之间的缝隙。4、检查井所有检查井均选用矩形直线钢筋混凝土排水检查井，井室尺寸11001100mm,盖板型号选用PBI-4。检查井井筒壁厚240mm,采用MlO水泥砂浆砌筑MUlO粘土砖，井筒内、外壁需采用1：2水泥砂浆加5%防水剂抹面，厚20mm。井室高度按2D+1.8m控制，当埋深不足时可根据埋深情况，在满足结构安全的前提下适当降低。5、闭水试
9、验闭水试验前将试验管段两端管口封堵；试验管段灌满水浸泡时间不少于24小时，使管道充分浸透。6、回填沟槽底部至管顶O.5m范围内沟槽回填材料最大颗粒粒径不得超过4cm,且不得含有尖棱等易对管道造成损伤的物体严禁用生活垃圾,腐殖质土以及其他不符合规范要求的材料进行填方及管道回填施工。7、材料与设备计划材料与设备供应计划表序号名称规格数量单位备注1高密度聚乙烯(HDPE)双壁波纹管(SNlO)DN15030米2非开挖铺设用高密度聚乙烯(HDPE)双壁波纹管(SN16)DN30020米3矩形直线钢筋混凝土排水检查井AB=1100IlOOmm4座4顶管井B=80004000mm2座8、劳动力计划序号工种
10、人数备注1测量员1持证上岗2挖机司机1持证上岗3渣土车24打夯机25设备维修工及水电工16普工107砖瓦工28洋镐49总计23第七章技术质量保证措施1、工期保证措施工期保证措施的实施及调整(1)加强计划的严肃性，积极组织均衡施工，实施对计划的方位控制，以确保工期目标的实施。(2)加强计划的动态管理，按施工的实际情况，及时调整，保证能抢回工期。(3)事先编制总进度计划，找出关键工序和关键线路，并加强对其实际施工中的控制，如出现超脱期现象，及时加以调整，保证能抢回工期。2、技术保证措施(1)事先对本工程作全面、准确的了解，以保证及时开工及开工后的顺利施工，对施工中可能会出现的各种问题有充分的预计并
11、制订出各种相应的预防措施。(2)深化图纸，优化施工方案，提出针对本工程的合理化建议,编排合理的施工工序流程图，利用我公司成熟的施工经验，应用高新技术，科学合理地加快施工进度。(3)及时组织施工图纸会审交底，事先及时的解决施工图纸中的技术问题。(4)组织施工队伍对各分部分项工程进行技术、质量交底，避免返工。(5)采取跟踪管理，在第一时间解决施工中的技术问题。经常查阅蓝图、翻样图，修改图纸及会审纪要，按图、按操作规程施工。3、材料供应保证措施(1)及时做好各类材料的要料计划，按公司项目管理法中的材料计划规定执行，根据实际情况编制切实可行的材料供应计划，保证材料供应跟上施工的要求。(2)加强周转设备
12、的管理，按计划及时组织周转设备进退场，并做到堆放整齐，现场无散落，加强材料质量把关，不合格的材料不得进入场内。4、机械设备、周转材料保证(1)所有使用机械、设备进场前必须经维修、保养，确保机械设备的完好。(2)现场备置机械、设备的各种常用零配件，确保机械设备故障及时排除。(3)加强机械设备管理，认真做好机械设备的保养、维修、校检，做好使用记录。(4)按照周转材料需用量计划，保证满足施工要求。(5)根据施工总进度计划表及分项进度计划，排出设备进退场计划，确保工程所需的各类大小型机械正常就位使用。充分发挥我公司设备先进的优越条件，择优选择目前市场较为先进的机械。一llll理小巴T-Iffll出保l
13、ifll施工摩瞽一-ll工阶7-军工阶Inl_Rl陷责任期一.一.工保Igl!-质保if体察明因倚件崎工tflR计卜T进场”“粒营险收卜Jl月访考我俺也少一Ea毛衣、jM*C川崎ms*iiih产丛MgvI&过8验收粒债竣工X件妥制【再验入、支春发大工书”M，Ht*t!nrI1片殳畏内口而卜T什工町幽方专卜T力宣工畤喷由耳nttee.ewmttflf付”青任Blffi)氏“周仟tKMMff三M命第八章施工安全保证措施1、安全管理组织措施1.1安全管理组织机构:总指挥：XXX组员：XXXXXXXXXXXXXX1.2 安全管理措施成立以项目经理为组长，副经理为副组长，各相关职能部门负责人为组员的安全领导小组，制定安全生产管理目标，建立安全生产责任制。在本工程施工过程中项目部制
