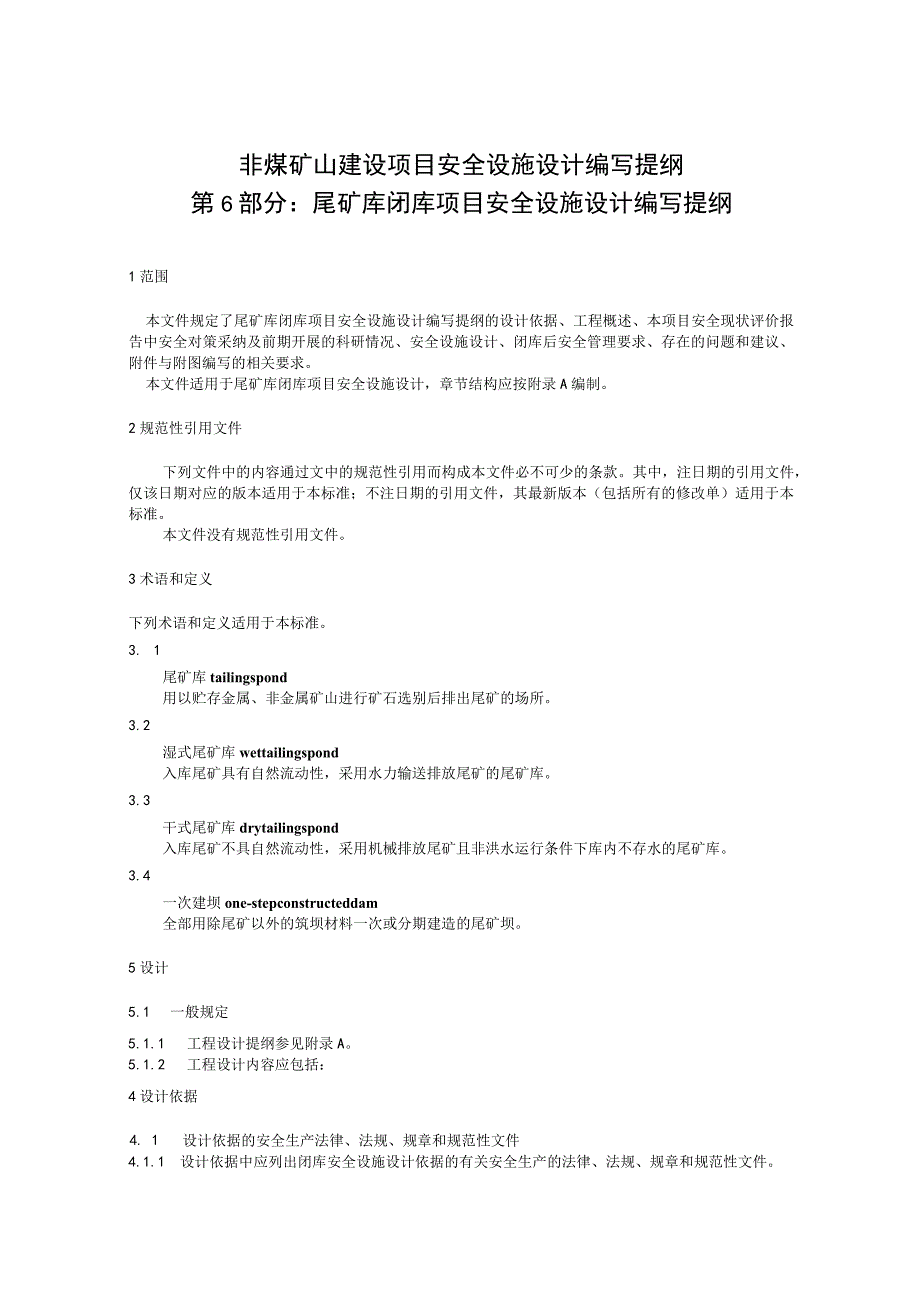

1、非煤矿山建设项目安全设施设计编写提纲第6部分：尾矿库闭库项目安全设施设计编写提纲1范围本文件规定了尾矿库闭库项目安全设施设计编写提纲的设计依据、工程概述、本项目安全现状评价报告中安全对策采纳及前期开展的科研情况、安全设施设计、闭库后安全管理要求、存在的问题和建议、附件与附图编写的相关要求。本文件适用于尾矿库闭库项目安全设施设计，章节结构应按附录A编制。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本标准；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。本文件没有规范性引用文件。3术语和定义下列术语
2、和定义适用于本标准。3. 1尾矿库tailingspond用以贮存金属、非金属矿山进行矿石选别后排出尾矿的场所。3.2湿式尾矿库wettailingspond入库尾矿具有自然流动性，采用水力输送排放尾矿的尾矿库。3.3干式尾矿库drytailingspond入库尾矿不具自然流动性，采用机械排放尾矿且非洪水运行条件下库内不存水的尾矿库。3.4一次建坝one-stepconstructeddam全部用除尾矿以外的筑坝材料一次或分期建造的尾矿坝。5设计5.1 一般规定5.1.1 工程设计提纲参见附录A。5.1.2 工程设计内容应包括：4设计依据4. 1设计依据的安全生产法律、法规、规章和规范性文件4

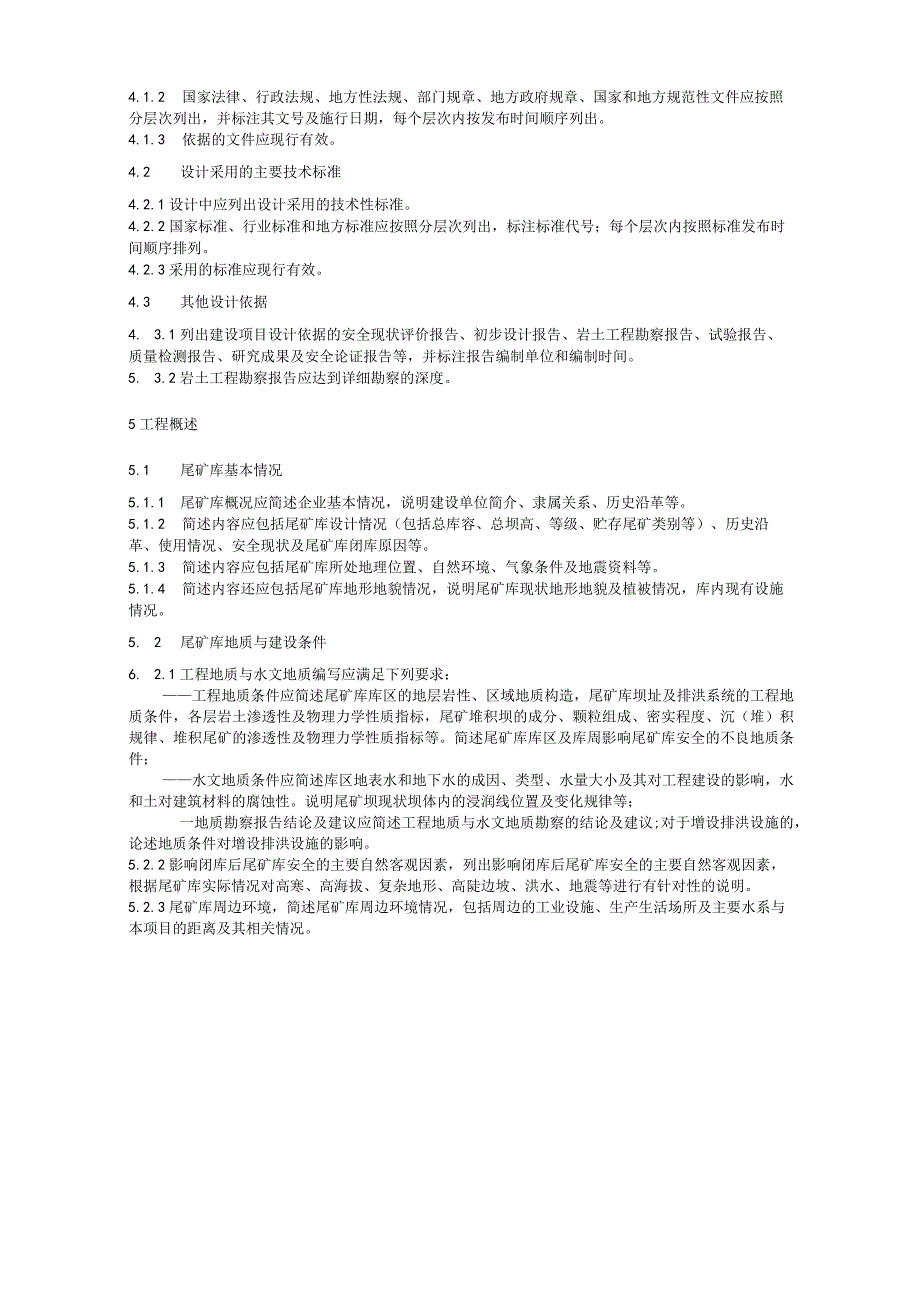

3、.1.1 设计依据中应列出闭库安全设施设计依据的有关安全生产的法律、法规、规章和规范性文件。4.1.2 国家法律、行政法规、地方性法规、部门规章、地方政府规章、国家和地方规范性文件应按照分层次列出，并标注其文号及施行日期，每个层次内按发布时间顺序列出。4.1.3 依据的文件应现行有效。4.2设计采用的主要技术标准4.2.1设计中应列出设计采用的技术性标准。4.2.2国家标准、行业标准和地方标准应按照分层次列出，标注标准代号；每个层次内按照标准发布时间顺序排列。4.2.3采用的标准应现行有效。4.3其他设计依据4. 3.1列出建设项目设计依据的安全现状评价报告、初步设计报告、岩土工程勘察报告、试
4、验报告、质量检测报告、研究成果及安全论证报告等，并标注报告编制单位和编制时间。5. 3.2岩土工程勘察报告应达到详细勘察的深度。5工程概述5.1 尾矿库基本情况5.1.1 尾矿库概况应简述企业基本情况，说明建设单位简介、隶属关系、历史沿革等。5.1.2 简述内容应包括尾矿库设计情况（包括总库容、总坝高、等级、贮存尾矿类别等）、历史沿革、使用情况、安全现状及尾矿库闭库原因等。5.1.3 简述内容应包括尾矿库所处地理位置、自然环境、气象条件及地震资料等。5.1.4 简述内容还应包括尾矿库地形地貌情况，说明尾矿库现状地形地貌及植被情况，库内现有设施情况。5. 2尾矿库地质与建设条件6. 2.1工程地
5、质与水文地质编写应满足下列要求：工程地质条件应简述尾矿库库区的地层岩性、区域地质构造，尾矿库坝址及排洪系统的工程地质条件，各层岩土渗透性及物理力学性质指标，尾矿堆积坝的成分、颗粒组成、密实程度、沉（堆）积规律、堆积尾矿的渗透性及物理力学性质指标等。简述尾矿库库区及库周影响尾矿库安全的不良地质条件；水文地质条件应简述库区地表水和地下水的成因、类型、水量大小及其对工程建设的影响，水和土对建筑材料的腐蚀性。说明尾矿坝现状坝体内的浸润线位置及变化规律等；一地质勘察报告结论及建议应简述工程地质与水文地质勘察的结论及建议;对于增设排洪设施的，论述地质条件对增设排洪设施的影响。5.2.2影响闭库后尾矿库安全

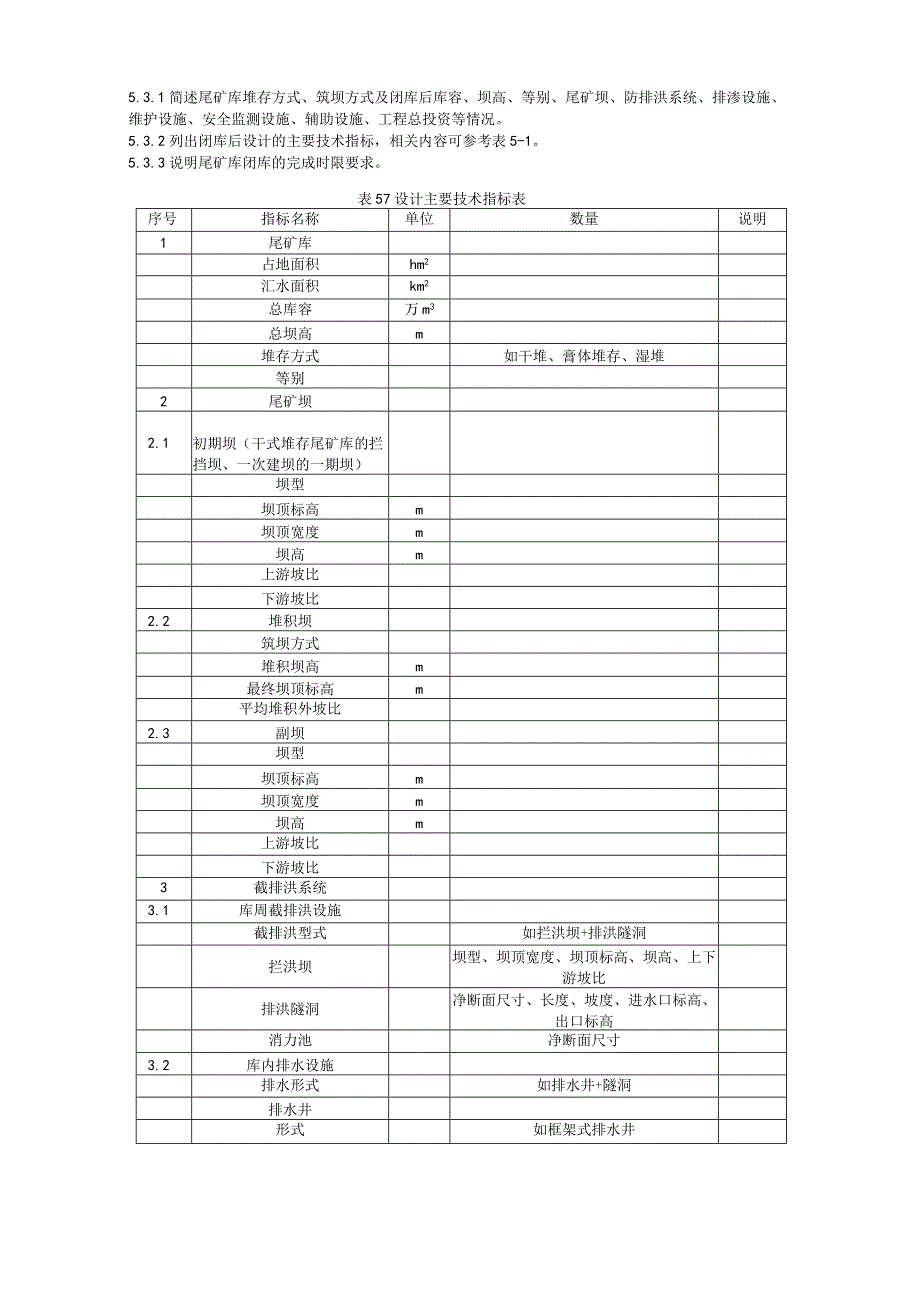

6、的主要自然客观因素，列出影响闭库后尾矿库安全的主要自然客观因素，根据尾矿库实际情况对高寒、高海拔、复杂地形、高陡边坡、洪水、地震等进行有针对性的说明。5.2.3尾矿库周边环境，简述尾矿库周边环境情况，包括周边的工业设施、生产生活场所及主要水系与本项目的距离及其相关情况。5.3.1简述尾矿库堆存方式、筑坝方式及闭库后库容、坝高、等别、尾矿坝、防排洪系统、排渗设施、维护设施、安全监测设施、辅助设施、工程总投资等情况。5.3.2列出闭库后设计的主要技术指标，相关内容可参考表5-1。5.3.3说明尾矿库闭库的完成时限要求。表57设计主要技术指标表序号指标名称单位数量说明1尾矿库占地面积hm2汇水面积k
7、m2总库容万m3总坝高m堆存方式如干堆、膏体堆存、湿堆等别2尾矿坝2.1初期坝（干式堆存尾矿库的拦挡坝、一次建坝的一期坝）坝型坝顶标高m坝顶宽度m坝高m上游坡比下游坡比2.2堆积坝筑坝方式堆积坝高m最终坝顶标高m平均堆积外坡比2.3副坝坝型坝顶标高m坝顶宽度m坝高m上游坡比下游坡比3截排洪系统3.1库周截排洪设施截排洪型式如拦洪坝+排洪隧洞拦洪坝坝型、坝顶宽度、坝顶标高、坝高、上下游坡比排洪隧洞净断面尺寸、长度、坡度、进水口标高、出口标高消力池净断面尺寸3.2库内排水设施排水形式如排水井+隧洞排水井形式如框架式排水井序号指标名称单位数量说明直径m进水口标高m井顶标高m井高m竖井直径m竖井深度m
8、排水斜槽1#排水斜槽净断面尺寸m最低进水口标高m最高进水口标高m长度m坡度%排水隧洞形式如城门洞型净断面尺寸m长度m坡度%进水口标高m出口标高m排水管形式、净断面尺寸、长度、坡度，进口标高、出口标高溢洪道净断面尺寸、长度、坡度、进水口标高、出口标高消力池净断面尺寸4维护设施4.1坝坡维护设施马道高差m宽度m护坡护坡型式石料、土料、土石料等护坡厚度m排水系统坝肩截水沟型式、净断面尺寸、坡度竖向排水沟型式、净断面尺寸、坡度纵向排水沟型式、净断面尺寸、坡度4.2库内维护设施覆土厚度m网状排水沟型式、净断面尺寸、坡度6本项目安全现状评价报告安全对策采纳及前期开展的科研情况1.1 安全现状评价报告提出的
9、安全对策与采纳情况用表格形式列出安全现状评价报告中提出的安全对策，简要说明采纳情况，对于未采纳的应说明理由。6 .2本项目前期开展的尾矿库闭库方面科研情况叙述本项目前期开展的尾矿库闭库科研工作及成果，以及有关科研成果在本项目安全设施设计中的应用情况。7 安全设施设计7.1 尾矿坝7.1.1 对于有多个尾矿坝的，本节应针对每个尾矿坝依次说明。7.1.2 尾矿坝现状描述应满足下列要求：一说明尾矿坝筑坝方式、结构参数、坝外坡坡比及坝面维护设施（护坡、坝面排水沟、坝肩截水沟、马道、踏步）等：一一对于采用尾矿筑坝的，应针对非尾矿堆积坝和尾矿堆积坝分别说明。7.1.3 尾矿坝闭库工程措施的编写应满足下列要
10、求：一说明闭库后坝外坡坡比及坝面维护设施相关参数，坝面维护设施主要包括护坡、坝面排水沟、坝肩截水沟、马道、踏步；一需要进行坝体加固处理的，应说明加固处理方式及主要技术参数；对于需要降低浸润线的，说明降低浸润线的措施，需要增加排渗设施的，应给出排渗设施的型式（贴坡排渗、自流式排渗管、管井排渗、垂直-水平联合自流排渗、虹吸排渗、辐射井等）；坝体存在塌陷、裂缝、冲沟需要整治的，应给出整治方式及主要技术参数；一一说明坝坡维护设施需要完善的部分及完善要求。7.1.4 稳定性分析的编写应满足下列要求：一尾矿坝的稳定性分析应根据尾矿库闭库等别，针对闭库前后分别计算分析：一简述计算断面概化的依据，闭库前后各种
11、荷载的组合，选取的各土层的物理力学指标：进行尾矿坝抗滑稳定计算，给出典型计算剖面的稳定计算简图，列出尾矿坝在各运行期各种计算工况下的安全系数及与规范要求的符合性。对于尾矿库采用水平防渗的，抗滑稳定计算中应考虑防渗设施对坝体稳定的影响；一根据尾矿坝的级别及尾矿库所在地区的地震烈度，按有关规定要求进行尾矿坝的动力抗震计算；根据计算结果说明尾矿坝的安全性，并给出尾矿坝坝体设计控制浸润线：7.1.5 总结概述本节专用安全设施内容。7.2 防排洪7.2.1防排洪设计中应说明闭库后尾矿库的防洪标准，应根据闭库后尾矿库对下游可能造成的危害程度等因素按设计规范进行选取。7.2.2洪水计算应说明洪水计算所采用的
12、基础资料、计算方法、计算公式、水文参数的选取，对于三等及以上尾矿库宜取两种以上计算方法进行洪水计算，并对计算结果进行分析。7.2.3防排洪设施设计内容的编写应满足下列要求：根据现状评价报告、排洪设施质量检测报告及现场使用情况等，说明尾矿库排洪设施现状；根据现状尾矿库防洪能力复核结果和排洪设施现状情况，确定闭库后尾矿库已有防排洪系统的利用情况及增设排洪系统的布置.对于采用已有排洪设施的，应说明原排洪设施的可靠性；根据尾矿库的排洪形式，计算排洪系统的排洪能力，对于进行水力模型试验的，应给出水力模型试验的结果，并说明设计采用的排洪能力值：一给出闭库后尾矿库防排洪构筑物的断面型式，对于利用已有排洪设施
13、的，给出加固处理方式，概述加固后结构强度复核；增设排洪系统的，概述排洪构筑物的结构计算，根据计算结果给出排洪构筑物的主要结构尺寸及配筋；说明排洪构筑物的基础处理要求;对于尾矿、尾矿水、尾矿库岩土体、尾矿库地下水对排洪构筑物有腐蚀作用的，应说明排洪构筑物采取的防腐措施；对于寒冷地区尾矿库，应说明构筑物抗冻采取的安全措施；对于需要封堵的排洪构筑物，应说明封堵体的设计、封堵质量要求及封堵时期。7.2.4调洪演算应根据闭库后尾矿库库内实际形状计算出调洪库容，采用水量平衡法进行调洪演算，给出调洪计算结论，说明尾矿库防排洪的安全性。7.2.5总结概述本节专用安全设施内容。7.3库区维护设施7 .3.1库区维护设施应给出尾矿库库区最终形状控制要求、覆土及植被要求、网状排水沟的布置方式、结构型式、断面尺寸及坡度等。8 .3.2总结概述本节专用安全设施内容。9 .4地质灾害及雪崩防护设施7.4.1说明根据工程地质情况及所处地区情况设置尾矿库泥石流防护
