《预制外墙板构造防水施工工艺标准工程文档范本.docx》由会员分享,可在线阅读,更多相关《预制外墙板构造防水施工工艺标准工程文档范本.docx(5页珍藏版)》请在第壹文秘上搜索。

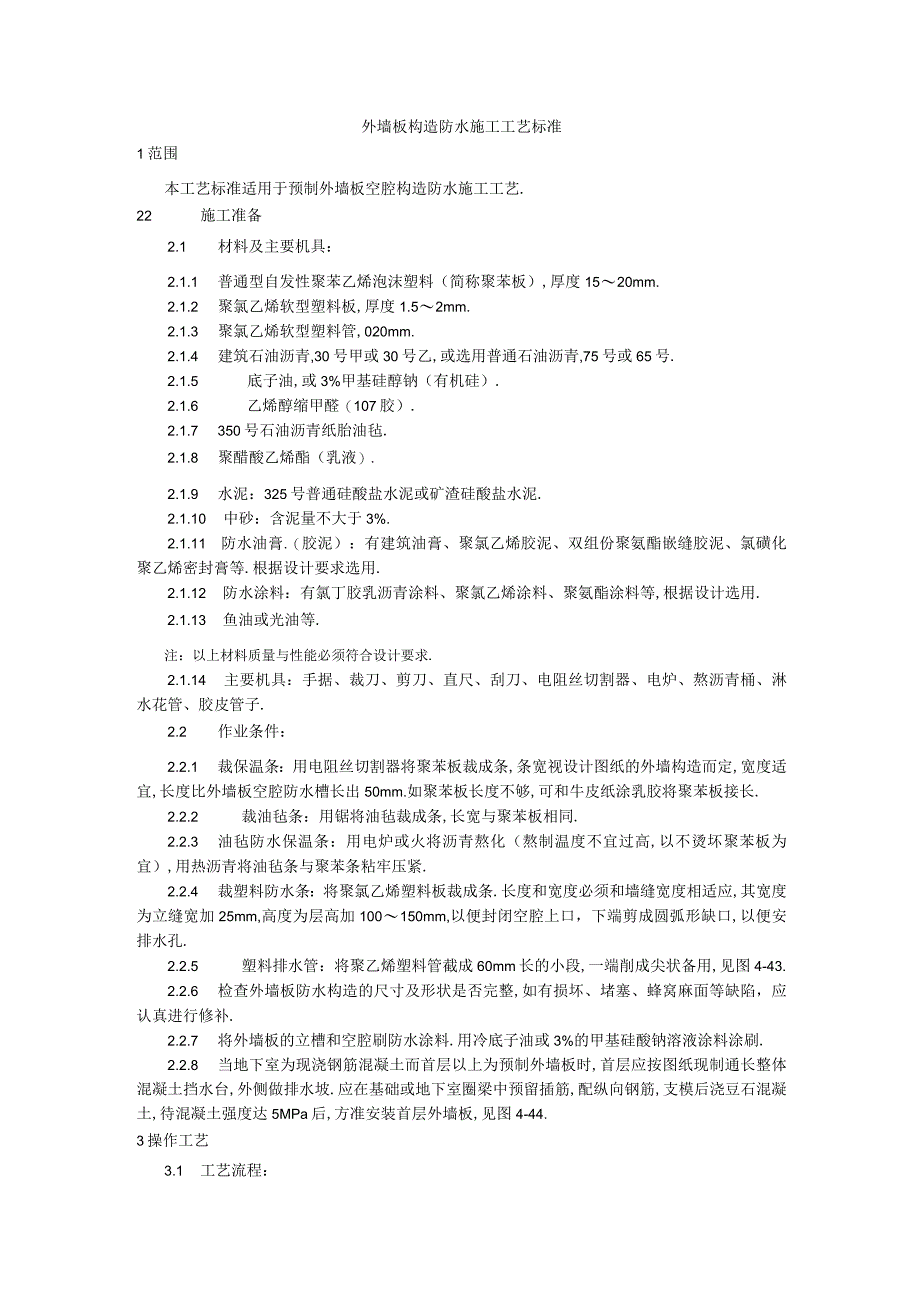

1、外墙板构造防水施工工艺标准1范围本工艺标准适用于预制外墙板空腔构造防水施工工艺.22施工准备2.1 材料及主要机具:2.1.1 普通型自发性聚苯乙烯泡沫塑料(简称聚苯板),厚度1520mm.2.1.2 聚氯乙烯软型塑料板,厚度1.52mm.2.1.3 聚氯乙烯软型塑料管,020mm.2.1.4 建筑石油沥青,30号甲或30号乙,或选用普通石油沥青,75号或65号.2.1.5 底子油,或3%甲基硅醇钠(有机硅).2.1.6 乙烯醇缩甲醛(107胶).2.1.7 350号石油沥青纸胎油毡.2.1.8 聚醋酸乙烯酯(乳液).2.1.9 水泥:325号普通硅酸盐水泥或矿渣硅酸盐水泥.2.1.10 中砂

2、:含泥量不大于3%.2.1.11 防水油膏.(胶泥):有建筑油膏、聚氯乙烯胶泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等.根据设计要求选用.2.1.12 防水涂料:有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等,根据设计选用.2.1.13 鱼油或光油等.注:以上材料质量与性能必须符合设计要求.2.1.14 主要机具:手据、裁刀、剪刀、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶、淋水花管、胶皮管子.2.2 作业条件:2.2.1 裁保温条:用电阻丝切割器将聚苯板裁成条,条宽视设计图纸的外墙构造而定,宽度适宜,长度比外墙板空腔防水槽长出50mm.如聚苯板长度不够,可和牛皮纸涂乳胶将聚苯板接长.2.2

3、.2 裁油毡条:用锯将油毡裁成条,长宽与聚苯板相同.2.2.3 油毡防水保温条:用电炉或火将沥青熬化(熬制温度不宜过高,以不烫坏聚苯板为宜),用热沥青将油毡条与聚苯条粘牢压紧.2.2.4 裁塑料防水条:将聚氯乙烯塑料板裁成条.长度和宽度必须和墙缝宽度相适应,其宽度为立缝宽加25mm,高度为层高加100150mm,以便封闭空腔上口,下端剪成圆弧形缺口,以便安排水孔.2.2.5 塑料排水管:将聚乙烯塑料管截成60mm长的小段,一端削成尖状备用,见图4-43.2.2.6 检查外墙板防水构造的尺寸及形状是否完整,如有损坏、堵塞、蜂窝麻面等缺陷,应认真进行修补.2.2.7 将外墙板的立槽和空腔刷防水涂料

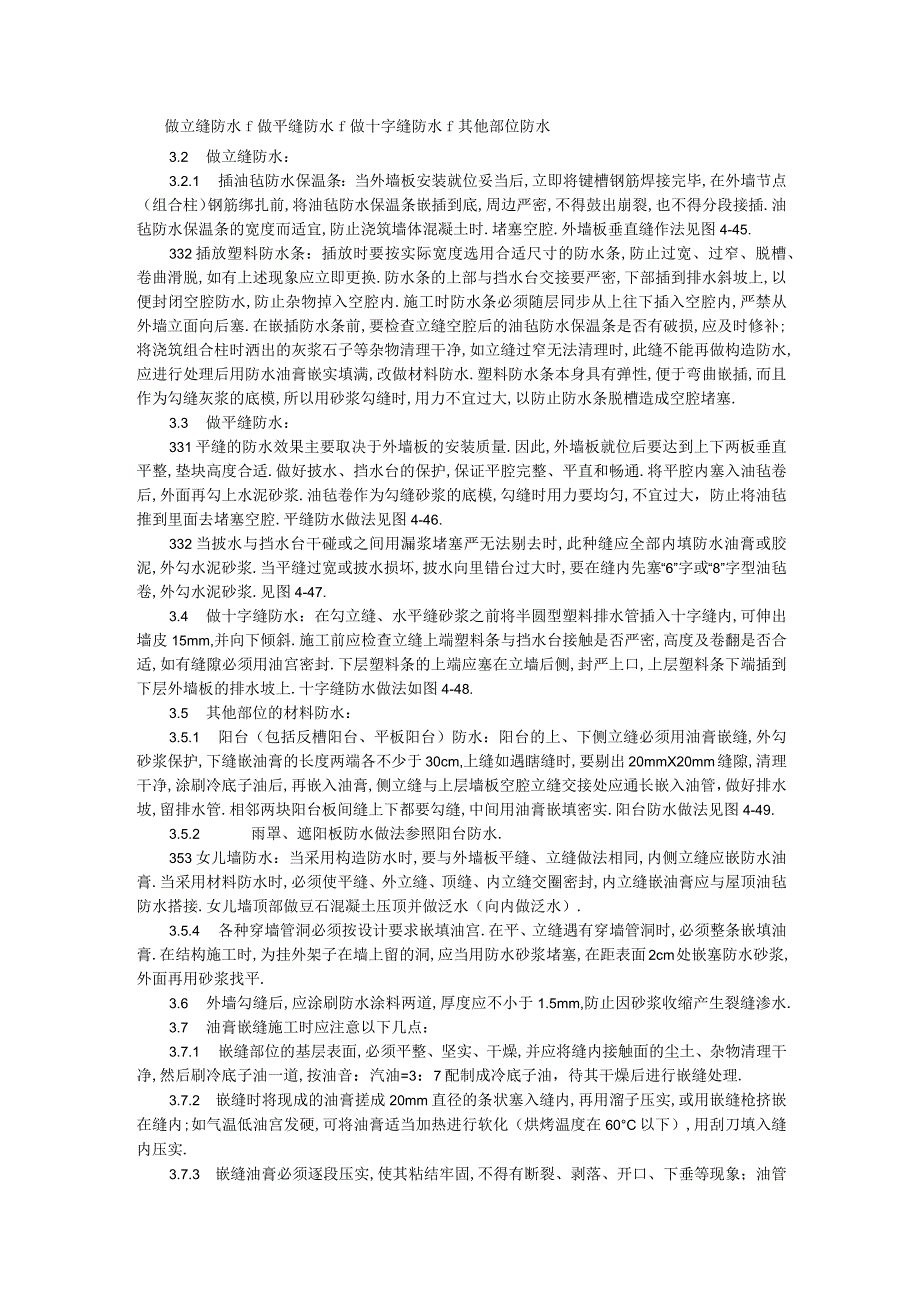

4、.用冷底子油或3%的甲基硅酸钠溶液涂料涂刷.2.2.8 当地下室为现浇钢筋混凝土而首层以上为预制外墙板时,首层应按图纸现制通长整体混凝土挡水台,外侧做排水坡.应在基础或地下室圈梁中预留插筋,配纵向钢筋,支模后浇豆石混凝土,待混凝土强度达5MPa后,方准安装首层外墙板,见图4-44.3操作工艺3.1 工艺流程:做立缝防水f做平缝防水f做十字缝防水f其他部位防水3.2 做立缝防水:3.2.1 插油毡防水保温条:当外墙板安装就位妥当后,立即将键槽钢筋焊接完毕,在外墙节点(组合柱)钢筋绑扎前,将油毡防水保温条嵌插到底,周边严密,不得鼓出崩裂,也不得分段接插.油毡防水保温条的宽度而适宜,防止浇筑墙体混凝

5、土时.堵塞空腔.外墙板垂直缝作法见图4-45.332插放塑料防水条:插放时要按实际宽度选用合适尺寸的防水条,防止过宽、过窄、脱槽、卷曲滑脱,如有上述现象应立即更换.防水条的上部与挡水台交接要严密,下部插到排水斜坡上,以便封闭空腔防水,防止杂物掉入空腔内.施工时防水条必须随层同步从上往下插入空腔内,严禁从外墙立面向后塞.在嵌插防水条前,要检查立缝空腔后的油毡防水保温条是否有破损,应及时修补;将浇筑组合柱时洒出的灰浆石子等杂物清理干净,如立缝过窄无法清理时,此缝不能再做构造防水,应进行处理后用防水油膏嵌实填满,改做材料防水.塑料防水条本身具有弹性,便于弯曲嵌插,而且作为勾缝灰浆的底模,所以用砂浆勾

6、缝时,用力不宜过大,以防止防水条脱槽造成空腔堵塞.3.3 做平缝防水:331平缝的防水效果主要取决于外墙板的安装质量.因此,外墙板就位后要达到上下两板垂直平整,垫块高度合适.做好披水、挡水台的保护,保证平腔完整、平直和畅通.将平腔内塞入油毡卷后,外面再勾上水泥砂浆.油毡卷作为勾缝砂浆的底模,勾缝时用力要均匀,不宜过大,防止将油毡推到里面去堵塞空腔.平缝防水做法见图4-46.332当披水与挡水台干碰或之间用漏浆堵塞严无法剔去时,此种缝应全部内填防水油膏或胶泥,外勾水泥砂浆.当平缝过宽或披水损坏,披水向里错台过大时,要在缝内先塞“6”字或“8”字型油毡卷,外勾水泥砂浆.见图4-47.3.4 做十字

7、缝防水:在勾立缝、水平缝砂浆之前将半圆型塑料排水管插入十字缝内,可伸出墙皮15mm,并向下倾斜.施工前应检查立缝上端塑料条与挡水台接触是否严密,高度及卷翻是否合适,如有缝隙必须用油宫密封.下层塑料条的上端应塞在立墙后侧,封严上口,上层塑料条下端插到下层外墙板的排水坡上.十字缝防水做法如图4-48.3.5 其他部位的材料防水:3.5.1 阳台(包括反槽阳台、平板阳台)防水:阳台的上、下侧立缝必须用油膏嵌缝,外勾砂浆保护,下缝嵌油膏的长度两端各不少于30cm,上缝如遇瞎缝时,要剔出20mmX20mm缝隙,清理干净,涂刷冷底子油后,再嵌入油膏,侧立缝与上层墙板空腔立缝交接处应通长嵌入油管,做好排水坡

8、,留排水管.相邻两块阳台板间缝上下都要勾缝,中间用油膏嵌填密实.阳台防水做法见图4-49.3.5.2 雨罩、遮阳板防水做法参照阳台防水.353女儿墙防水:当采用构造防水时,要与外墙板平缝、立缝做法相同,内侧立缝应嵌防水油膏.当采用材料防水时,必须使平缝、外立缝、顶缝、内立缝交圈密封,内立缝嵌油膏应与屋顶油毡防水搭接.女儿墙顶部做豆石混凝土压顶并做泛水(向内做泛水).3.5.4 各种穿墙管洞必须按设计要求嵌填油宫.在平、立缝遇有穿墙管洞时,必须整条嵌填油膏.在结构施工时,为挂外架子在墙上留的洞,应当用防水砂浆堵塞,在距表面2cm处嵌塞防水砂浆,外面再用砂浆找平.3.6 外墙勾缝后,应涂刷防水涂料

9、两道,厚度应不小于1.5mm,防止因砂浆收缩产生裂缝渗水.3.7 油膏嵌缝施工时应注意以下几点:3.7.1 嵌缝部位的基层表面,必须平整、坚实、干燥,并应将缝内接触面的尘土、杂物清理干净,然后刷冷底子油一道,按油音:汽油=3:7配制成冷底子油,待其干燥后进行嵌缝处理.3.7.2 嵌缝时将现成的油膏搓成20mm直径的条状塞入缝内,再用溜子压实,或用嵌缝枪挤嵌在缝内;如气温低油宫发硬,可将油膏适当加热进行软化(烘烤温度在60C以下),用刮刀填入缝内压实.3.7.3 嵌缝油膏必须逐段压实,使其粘结牢固,不得有断裂、剥落、开口、下垂等现象;油管嵌后,表面涂刷冷底子油一道,将油膏两边缝涂严,再用溜子压平

10、、压实.为了防止粘手,施工时可在手上、溜子上抹少量鱼油或光油,不得用机油,以免粘结不牢造成缝处渗水.3.8 淋水试验:淋水试验是外墙板防水施工最后一道工序,在空腔防水全部做完后,未进行外装修之前,必须认真进行淋水试验,并做出试水记录.4质量标准4.1 保证项目:4.1.1 用于防水的各种材料的质量、技术性能,必须符合设计要求和施工规范的规定;必须有使用说明书和质量认证文件.并有“准用证”,使用前做复试.4.1.2 外墙板、女儿墙板防水构造必须完整,型号、尺寸和形状必须符合设计要求和有关规定,构件还应有出厂合格证.4.1.3 外墙板、阳台、雨罩、女儿墙板等安装就位后,其标高,板缝宽度、坐浆厚度应

11、符合设计要求和施工规范的规定.4.1.4 油膏嵌缝必须严密,粘结牢固,无开裂,板缝两侧覆盖宽度超出各不小于20mm.4.1.5 防水涂料必须平整、均匀,无脱落、起壳、裂缝、鼓泡等缺陷.4.2 基本项目:4.2.1 外墙板、阳台板、雨罩板、女儿墙板等接缝防水施工完成后,要进行立缝、平缝、十字缝的淋水试验检查.4.2.2 对淋水试验发现的问题,要查明渗漏原因,及时修理,修后继续做淋水试验,直到不再发生渗漏水时,方可进行外饰面施工.4.2.3 对渗漏点的部位及修理情况应认真做记录,标明具体位置,作为技术资料列入技术档案备查.4.2.4 嵌缝油膏表面平整密实,冷底子油要均匀,嵌缝的保护层粘结牢固,覆盖

12、严密.5成品保护5.1 填塞嵌缝膏及涂刷防水涂料时,不得污染墙面及门窗等处.5.2 修补渗漏点处时,应注意保护已做好的墙面、阳台、雨罩等处的装饰面层.6应注意的质量问题6.1 外墙板安装偏差大:板底垫灰过多,会使披水超高,造成平腔敞口;板底垫灰太少,造成下缝干碰,无空腔排水;板底垫灰不平,产生平腔一端积水排水不畅,并会造成立缝上下宽度不等,保温条、防水条施工困难;吊装外墙板时,上下两块不在一个水平面上,披水及挡水台干碰,造成毛细管吸水渗入室内;板本身几何尺寸不规格,有误差,也会产生上述现象.所以,空腔防水与外墙板安装质量关系密切.6.2 渗漏水:6.2.1 塑料管脱落、卷曲、歪斜、过软,勾缝后

13、不能形成立缝空腔,造成渗漏水.6.2.2 塑条上端与挡水台没有封口,下端没有放在板的排水坡上;立缝、平缝内的漏灰等杂物没有清理干净;墙板缺损没有修补好或修补方法不正确,造成渗漏.6.2.3 立缝、平缝勾缝用力过大,将立缝塑料条挤压变形或与防水保温条靠贴,使立墙排水不良;或将平腔中所填油毡条卷挤压向后靠贴挡水台堵塞平腔,造成渗漏.6.2.4 阳台、雨罩、女儿墙等处做材料防水部位,施工质量不符合要求,产生渗漏水.7质量记录本工艺标准应具备以下质量记录:7.1 构件出厂合格证.7.2 防水材料应有出厂证明书,使用说明书,抽样检验报告,准用证及防伪标志.7.3 外墙板淋水试验记录.7.4 隐蔽检查记录.图库网址
