1、高压输电线路在线监测的重要性随着全球大气环境的变化，极端的风雪天气在我国出现愈加频繁，架空输电线路绝缘子污闪、风偏闪络、导线舞动、覆冰等现象时有发生，往往会引起线路跳闸，电弧烧伤，金具、绝缘子损坏，导线断股、断线，倒塔等严重事故，造成巨大的经济损失，严重地威胁着我国架空输电线路的安全运行。在线监测技术作为智能电网的关键技术之一，是目前国家智能电网建设的重要研究方向。近几年，我国特高压输电技术发展较快，但与之适应的输电线路在线监测技术起步较晚，监测装置和监测系统尚不成熟，输电线路抵御冰雪、大风等自然灾害的能力较弱，这就要求我们必须发展智能输电技术。输电环节智能化有助于充分利用现有电网资源，大幅度

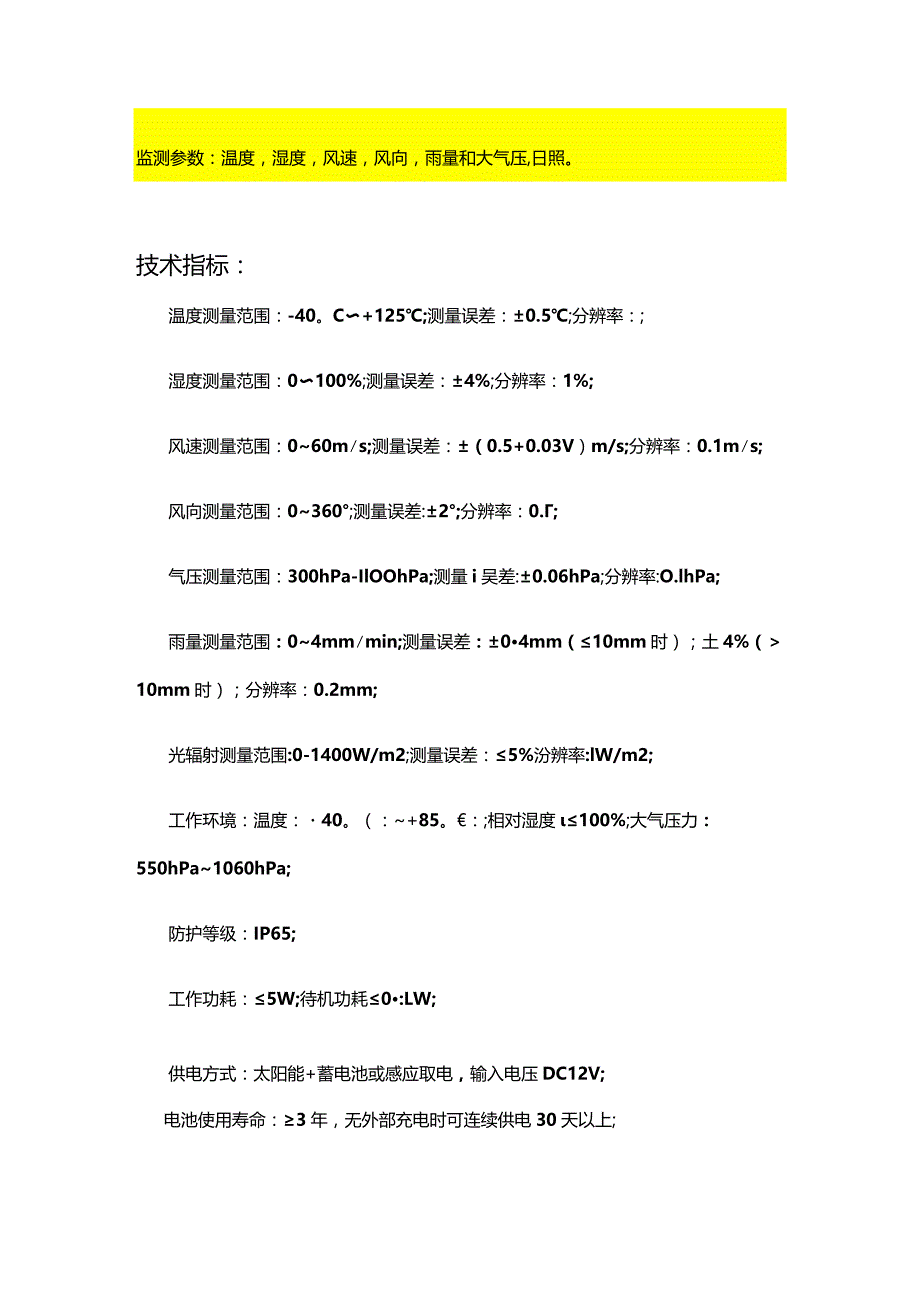

2、提高输电线路输送能力，降彳氐输电成本;优化输电网络运行条件，充分发挥现有输电线路的效率；提高电力系统稳定水平，促进智能电网的发展和互联；实现状态评估、故障诊断、状态检修和风险预警，实现对线路运行状态的可控、能控和在控。主要功能模块1 .输电线路微气象监测：复杂地形的高压输电线路，往往从几百米甚至几千米，山岭纵横，气象变化显著，小气侯特点十分突出，邻近天文气象台的观测记录不能满足该地形也是近年来我国电网主干线500(330.220.110)KV线路频繁发生倒塔段线的事故主要原因。高压输电线路微气象监测的使用可以大大降低事故的发生。监测参数：温度，湿度，风速，风向，雨量和大气压,日照。技术指标：温
3、度测量范围：-40。C+125;测量误差：0.5;分辨率：;湿度测量范围：0100%;测量误差：4%;分辨率：1%;风速测量范围：060ms;测量误差：（0.5+0.03V）m/s;分辨率：0.1ms;风向测量范围：0360;测量误差:2;分辨率：0.;气压测量范围：300hPa-IlOOhPa;测量i吴差:0.06hPa;分辨率:O.lhPa;雨量测量范围：04mmmin;测量误差：04mm（10mm时）；土4%（10mm时）；分辨率：0.2mm;光辐射测量范围:0-1400W/m2;测量误差：5%汾辨率:lW/m2;工作环境：温度：40。（：+85。：;相对湿度100%;大气压力：550h

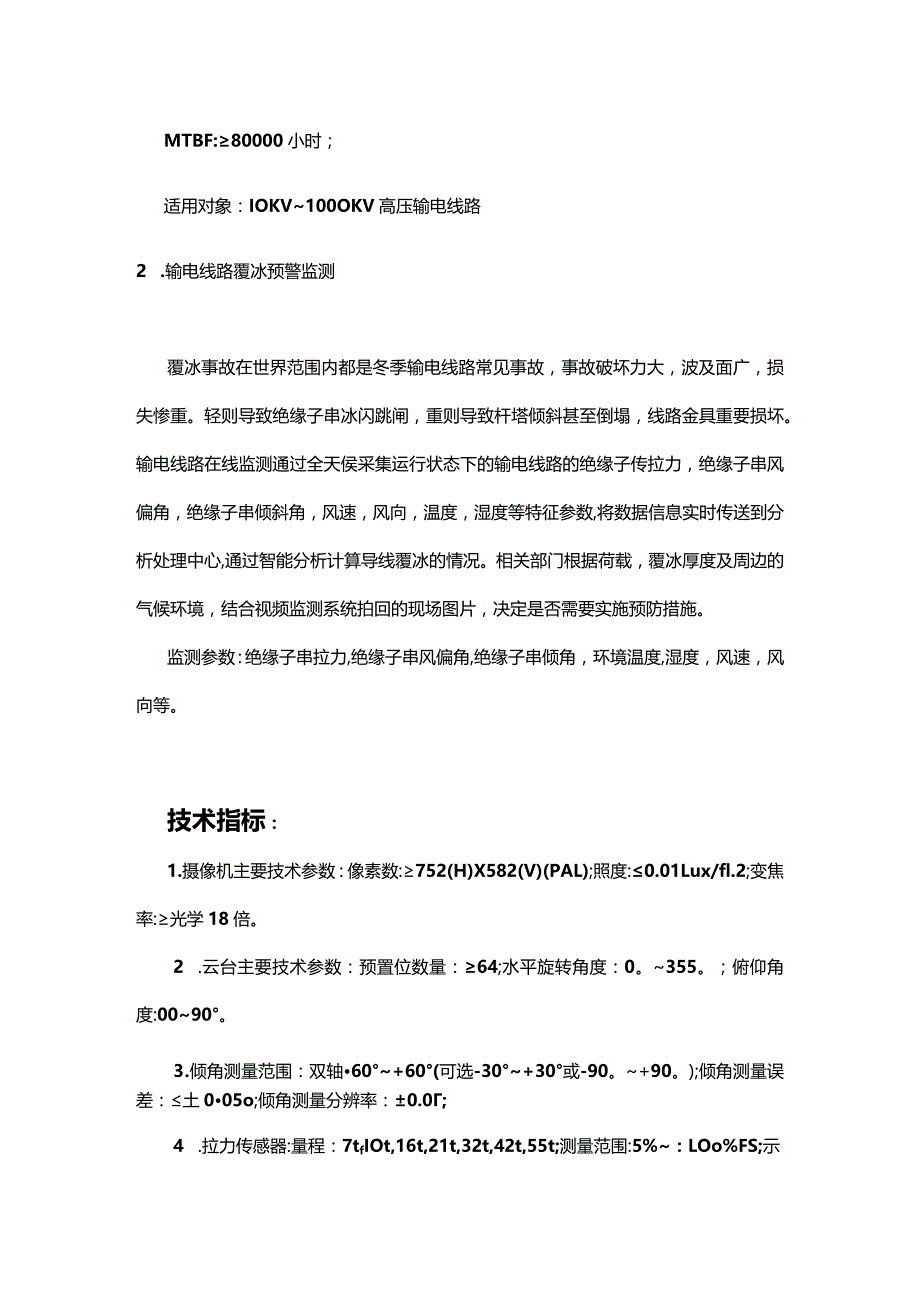

4、Pa1060hPa;防护等级：IP65;工作功耗：5W;待机功耗0:LW;供电方式：太阳能+蓄电池或感应取电，输入电压DC12V;电池使用寿命：3年，无外部充电时可连续供电30天以上;MTBF:80000小时；适用对象：IOKV100OKV高压输电线路2 .输电线路覆冰预警监测覆冰事故在世界范围内都是冬季输电线路常见事故，事故破坏力大，波及面广，损失惨重。轻则导致绝缘子串冰闪跳闸，重则导致杆塔倾斜甚至倒塌，线路金具重要损坏。输电线路在线监测通过全天侯采集运行状态下的输电线路的绝缘子传拉力，绝缘子串风偏角，绝缘子串倾斜角，风速，风向，温度，湿度等特征参数,将数据信息实时传送到分析处理中心,通过智
5、能分析计算导线覆冰的情况。相关部门根据荷载，覆冰厚度及周边的气候环境，结合视频监测系统拍回的现场图片，决定是否需要实施预防措施。监测参数：绝缘子串拉力,绝缘子串风偏角,绝缘子串倾角，环境温度,湿度，风速，风向等。技术指标：1.摄像机主要技术参数：像素数:752(H)X582(V)(PAL);照度:0.01Lux/fl.2;变焦率:光学18倍。2 .云台主要技术参数：预置位数量：64;水平旋转角度：0。355。；俯仰角度:0090。3 .倾角测量范围：双轴60+60(可选-30+30或-90。+90。);倾角测量误差：土005o;倾角测量分辨率：0.0;4 .拉力传感器:量程：7tfIOt,16
6、t,21t,32t,42t,55t;测量范围:5%：LOo%FS;示值误差6(%FS):0.55%,60%FS,1.0(60%,100%FS;5 .工作环境：温度:-40+85;相对湿度：100%;大气压力：550hPa-1060hPa;6 .防护等级：IP65;7 .温度传感器：测量范围：-40+125;测量精度：0.5;分辨率：0.18 .湿度传感器：测量范围：0100%;测量精度：1%;分辨率：1%9 .风速传感器:风速：060ms;测量误差:(0.5+0.03V)m/s,V为标准风速值，分辨率：0lm/s10 .风向传感器：测量范围：0360;测量误差:5o;分辨率：1工作环境：温度：
7、40。C+85;相对湿度：100%;大气压力：55OhPa1060hPa11 防护等级：IP6512 .MTBF:30000小时13 .太阳能电池板使用寿命：6年；电池使用寿命：3年14 .重量：30kg15 .适用对象:IoKV800KV高压输电线路o应用案例FH9007输电线路覆冰在线监测系统成功应用于广西某地项目，采用视频图像监测和导线拉力监测相结合的方法来监测架空线路覆冰。该系统已投入使用2年，运行情况良好。该系统同样成功应用于四川某地项目，运行时间已经达到了3年，运行情况良好，深受客户好评。高压输电线路绝缘子（导线）弧垂/风偏在线监测输电线路导线弧垂监测装置安装在导线的弧垂蜀氐处或需
8、要监测的部位，采用高能电池或导线感应取能技术，实时测量导线对地距离的变化情况，可及时发现导线弧垂的变化,并可实时监测线下树木（竹）、建筑物等与导线之间的距离，避免接地事故的发生；监测装置集成了导线温度测量功能，可实时监测导线的温度变化情况,及时发现导线、接点温度异常；还可可选装夜视摄像系统，对导线弧垂进行现场拍照，远程查看弧垂情况，与测量数据对比，增加测量及报警可靠性；系统应用软件针对导线弧垂实时数据进行计算分析，并可结合导线的温度和气象数据对导线预期弧垂进行计算，建立预警机制，确保线路运行和被跨越设备的安全；系统应用软件可结合环境的气象参数、导线温度、导线特性等数据,依据专家分析、计算系统计
9、算出导线载流量，提高导线输送能力。高压输电线路导线（绝缘子）弧垂/风偏在线监测系统利用最新的MEMS传感器技术和无线通信技术，实现对高压输电导线弧垂高度和风偏角度的实时监测，并通过GSM/CDMA/GPRS或3G网络及时将预/告警信息发送给监控中心，提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。该系统支持感应取电和太阳能电池板+蓄电池供电两种方式，安装方便。投入运行后，可使运营部门及时掌握输电导线姿态，以避免因弧垂过大造成线路跳闸、导线电弧、断股、断线等事故发生，提高线路安全运行及信息化管理水平,为线路设定预防水平提供可靠依据。技术指标：测量范围:弧垂O20Om;风偏:-90+9
10、0;测量误差：弧垂42%;风偏0.1;测量分辨率：弧垂：0.1m;0.1;工作环境：温度：-40。(：+85;相对湿度：100%;大气压力:550hPa-1060hPa;防护等级：IP65;工作功耗：5W;待机功耗0.1W;供电方式：太阳能+蓄电池供电，输入电压+1224V;电池使用寿命：3年，无外部充电时可连续供电30天以上；MTBF:80000小时；重量：20kg武汉风河智能科技有限公司成立于2009年，位于“中国光谷”-武汉东湖新技术开发区，毗邻武汉高压所、华中科技大学、七O九所等单位，专注于智能电网、智慧医疗、智能交通等领域物联网技术产品开发应用，集自主研发、生产、销售、服务为一体，是国家高新技术企业(GR202142001679)和武汉市科技“小巨人”企业。我司开发的FH-9000系列输电线路在线监测产品，由分布式故障定位、杆塔倾斜、绝缘子泄漏电流、导线温度、微气象、导线舞动、导线微风振动、导线弧垂、导线风偏、导线覆冰、接地电阻、驱鸟、视频、防山火在线监测装置等20多种组成，全面覆盖铁塔、绝缘子、导线、金具监测，种类之齐全，业内无出其右，已在国家电网和南方电网装机数千套。联系人：小周联系方式：18163367969
