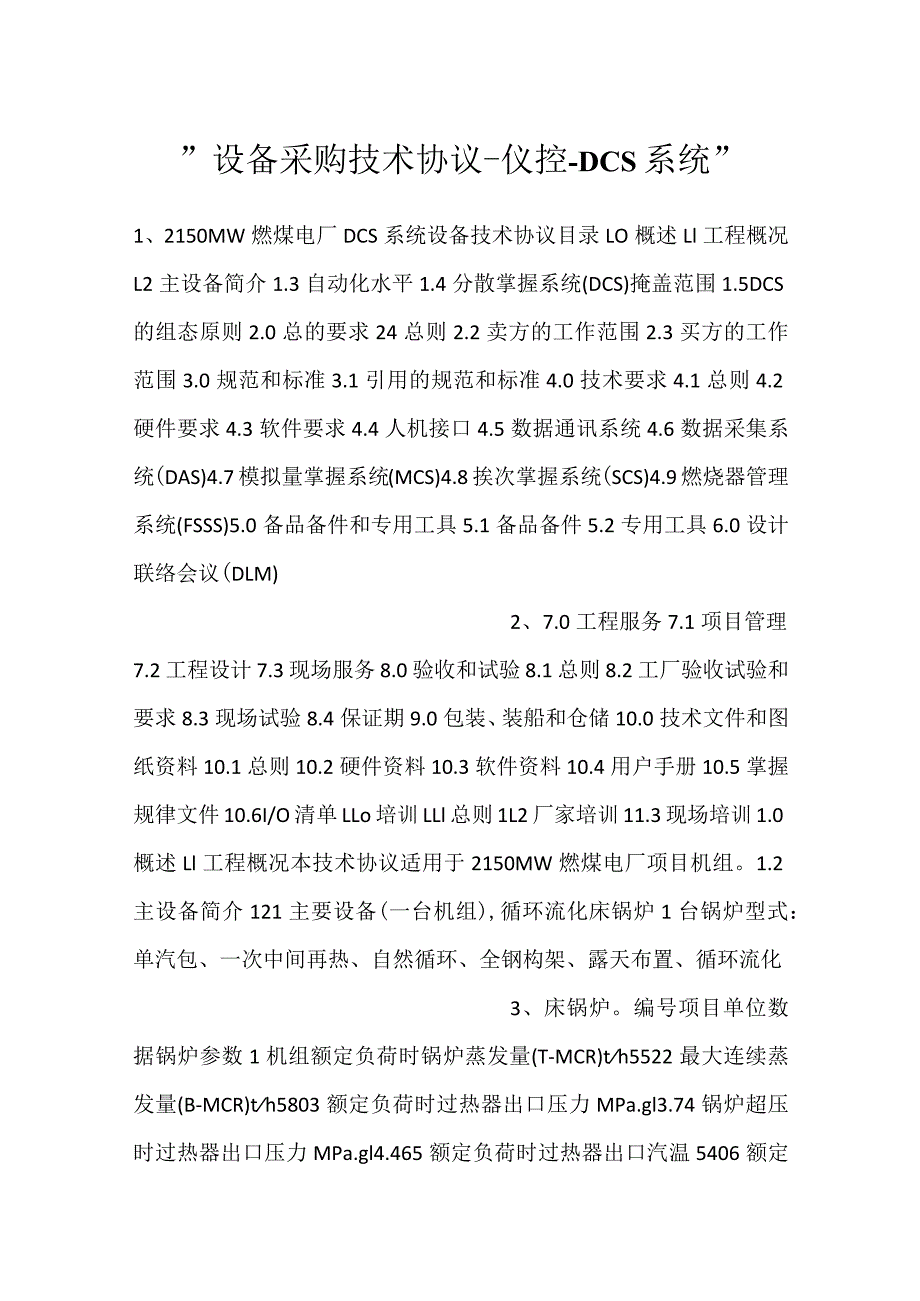

1、”设备采购技术协议-仪控-DCS系统”1、2150MW燃煤电厂DCS系统设备技术协议目录LO概述Ll工程概况L2主设备简介1.3自动化水平1.4分散掌握系统(DCS)掩盖范围1.5DCS的组态原则2.0总的要求24总则2.2卖方的工作范围2.3买方的工作范围3.0规范和标准3.1引用的规范和标准4.0技术要求4.1总则4.2硬件要求4.3软件要求4.4人机接口4.5数据通讯系统4.6数据采集系统(DAS)4.7模拟量掌握系统(MCS)4.8挨次掌握系统(SCS)4.9燃烧器管理系统(FSSS)5.0备品备件和专用工具5.1备品备件5.2专用工具6.0设计联络会议(DLM)2、7.0工程服务7.
2、1项目管理7.2工程设计7.3现场服务8.0验收和试验8.1总则8.2工厂验收试验和要求8.3现场试验8.4保证期9.0包装、装船和仓储10.0技术文件和图纸资料10.1总则10.2硬件资料10.3软件资料10.4用户手册10.5掌握规律文件10.6I/O清单LLo培训LLl总则1L2厂家培训11.3现场培训1.0概述Ll工程概况本技术协议适用于2150MW燃煤电厂项目机组。1.2主设备简介121主要设备(一台机组),循环流化床锅炉1台锅炉型式：单汽包、一次中间再热、自然循环、全钢构架、露天布置、循环流化3、床锅炉。编号项目单位数据锅炉参数1机组额定负荷时锅炉蒸发量(T-MCR)th5522最
3、大连续蒸发量(B-MCR)th5803额定负荷时过热器出口压力MPa.gl3.74锅炉超压时过热器出口压力MPa.gl4.465额定负荷时过热器出口汽温5406额定负荷时给水温度248.6离心式一次风机2台离心式引风机2台离心式二次风机2台离心式播煤风机1台高压流化风机3台耐压电子称重式皮带给煤机6台电动调速给水泵（100容量）2台一次中间再热凝汽式汽轮发电机组1套汽机型式：超高压、一次中间再热、双缸、双排汽、单轴、凝汽式汽轮机。主蒸汽、再热蒸汽额定参数：4、主蒸汽压力13.24MPa（a）主蒸汽温度535再热蒸汽温度535再热蒸汽压力2.571MPa（a）最大进汽量580th高、低压二级串联
4、蒸汽旁路系统（60%额定负荷）1套高压加热器2台低压加热器4台除氧器1台发电机型式：空冷发电机。额定容量205.9MVA额定功率（冷却水进水温度32）：175MW（扣除静态励磁系统容量）额定功率因数0.85（滞相）额定电压1575OV额定电流7548A额定转速3000rmin发电机定转子绝缘等级F级（温升按B级考核）频率50HZ相数3极数2定子线圈接法YY效率（保证值）不低于98.7短路比（保证值）不5、低于0.5超瞬变电抗不低于0.1担当负序力量稳态（标么值）不小于8%暂态不小于IoS强励顶值电压（恒电流）2倍额定励磁电压励磁系统允许的强励时间2倍额定励磁电压时不小于50秒电压响应比不小于2
5、倍额定励磁电压/秒噪声（距机壳1米处）90dB（八）冷却方式定子空外冷，转子空内冷1.3自动化水平1.3.1在集中掌握室内实现机组的启、停（少量就地人员协作），正常运行及事故处理。1.3.2两台机组共设一个集中掌握室。1.3.3在集中掌握室内实现机、炉、电集中掌握。1.3.4每台机组设有各自的电子设备间，两台机组共设一个工程师室01.35在集中掌握室内，以TFT-LCD+鼠标+键盘为中心进行6、运行管理。1.3.6在机组启停过程中，以TFT-LCD操作指导为中心，人工操作子系统功能组,实现整套机组分阶段半自动启停。在集中掌握室内整套机组的启停和正常运行将全部由DCS完成。1.4分散掌握系统（D
6、CS）掩盖范围DCS主要完成主厂房内主、辅设备的过程掌握和过程管理功能。1.4.1过程掌握系统1.4.1.1开关量掌握接受开关量掌握的掌握对象包括（但不限于）以下一些项目：帮助蒸汽系统汽机轴封疏水和放汽系统主汽和再热蒸汽系统汽机高、低旁路系统高、低压加热器疏水和放汽系统汽机抽真空系统凝聚水系统汽机循环水系统汽机抽汽和疏水系统汽机润滑油和顶轴油系统工业冷却水系统除氧7、器系统风烟系统（包括送风机、一次风机、引风机及流化风机）给煤机、播煤风机及石灰石输送系统冷渣器系统底渣系统吹灰系统给水系统锅炉疏水和放汽系统发动机变压器组和厂用电源部分的掌握燃油系统空压机系统循环水系统1.4.1.2模拟量掌握模拟
7、量掌握主要是指热力过程参数的自动调整，依据过程要求保持这些参数为规定值。主要包括以下两级：机组级：机炉协调掌握子系统级包括（但不限于）以下一些系统：燃料掌握及偏差限制总风量掌握炉膛压力掌握床温调整冷渣器底渣排放调整（床压掌握）锅炉返料风调整一次风风量调整次风压掌握二次风风量调整二次风压掌握高压流化风压力调整点火风压8、力调整汽包水位掌握（三冲量）过热汽温掌握再热汽温掌握除氧器水位掌握除氧器压力掌握汽机轴封蒸汽压力和温度掌握凝汽器水位掌握凝聚水再循环最小流量掌握给水泵最小流量掌握汽机低压加热器水位掌握汽机高压加热器水位掌握汽机高、低旁路掌握等燃油流量和压力掌握1.4.1.3其它系统FSSSDEH
8、（由汽机厂集成、组态并成套供货，与DCS采纳相同硬件）1.5DCS的组态原则DCS系统用以完成过程掌握及数据采集功能，应按分层分散及双机冗余的原则组态，以保证最高的牢靠性和可用性。DCS系统应依据被控对象系统的独立性、完整性来划分区域，每部分称为一个功能区。即按工艺系统的功能区进行组态。9、1.5.1过程掌握系统1.5.1.1功能区的要求详见4.11.5.1.2功能区的划分机组热力过程的主要受控对象应分为若干个功能区，每个功能区至少配置一套冗余的CPU,功能区可按如下划分：机组协调功能区送风功能区燃料功能区炉膛压力功能区冷渣器功能区FSSS系统功能区汽温功能区给水功能区凝聚水功能区循环水功能区
9、旁路系统功能区燃油系统功能区空压机系统功能区厂用电源系统功能区发/变组等功能区。最终的DCS系统功能区的划分和组态应经买方确认。本工程不接受要求独立接地的DCS系统。152分层要求DCS可分成三层掌握级：机组级子功能组掌握级执行级1.6设备运行环境条件电厂海拔：26.932.210、m(MSL)年平均气压：1011.2hPa年极端最高温度：40.0年平均环境温度：26.3年极端最低温度：13.6设计温度：31.91平均相对湿度84.2%年平均降雨量：2505.6mm最大日降雨量：35Imm平均风速：0.9ms设计风速：37.2ms(IOm高，3分钟时距，50年重现期)主导风向：NW、W地震参数
10、：地表动峰值加速度为0.23gl.7三相沟通电源相序标志为R、S、T、N,分别对应为国内的A、B、C、N,色标分为R(Red),S(YeIIow),T(BIack),N(BIue)o第14页共184页2.0总的要求2.1总则2.1.1本技术11、协议对2150MW坑口燃煤电厂项目采纳的分散掌握系统(以下简称DCS)提出了技术方面和有关方面的要求。本技术协议的内容(除非特殊文字说明外)是按一套DCS的要求编制的。2.1.2本技术协议提出的是最低限度的要求，并未对全部技术细节作出规定，也未完全陈述与之有关的规范和标准。卖方应供应符合本技术协议和有关工业化标准要求的优质DCSo2.1.3删除2.1.
11、4在签订合同之后，到卖方开头制造之日的这段时间内，买方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求,卖方应遵守这个要求，详细款项内容由买、卖双方共同商定。2.1.5本协议所使用的标准，如遇与卖方所执行的标准不全都时，按较高的标12、准执行。假如本协议与现行使用的有关国家标准以及部颁标准有明显抵触的条文，卖方应准时书面通知买方。卖方应供应中、英文对比的技术资料，当两者发生冲突时，以英文版为准。本技术协议中全部斜体字内容均为方业主技术要求，应以附录一英文要求为准。在合同谈判及签约后的工程建设期间，全部文件、图纸及相互通讯等采纳中、英文对比。2.1.6投标书及合同规定的文件，包括图纸、
12、计算、说明、使用手册等，均应使用国际单位制（S）由卖方供的掌握系统，其人机界面语言为英文。2.1.7本技术协议所使用的标准如与卖方所执行的标准发生冲突时，按较高标准执行。卖方应供应中英文对比的技术资料，当两者发生冲突时，以英文版为准。2.113、.8卖方供货DCS系统范围内的全部设备应标注KKS编码，编制原则由买方供应。2.1.9所供应的DCS系统至少应具有在国内外300MW及以上相同或相近机组,至少3台类似功能的胜利应用业绩。整个DCS的可利用率至少应为99.9o2.1.10本工程设备及图纸的标识系统和供应资料需满意业主方的要求，买方将在设计联络会时供应详细的要求。2.1.11DCS装置室外
13、电气设备设计环境温度不低于70o2.1.12本工程DCS远程I/O装置至DCS电子设备间的距离为100400m左右；电厂机组集中掌握室至各机组DCS工程师室和DCS打印机室间的距离为30m左右；电厂机组集中掌握室至各机组DCS电子设备间14、的距离为206Om左右；电厂各机组DCS工程师室和DCS打印机室间至各自DCS电子设备间的距离为2060m左右。2.1.13经买、卖双方协商最终确定的技术协议应作为DCS合同附件，并与合同文件有相同的法律效力。2.1.14卖方在设计、施工、运行阶段若有不足和遗漏，应无偿供应且不引起费用的增加。2.2卖方的工作范围2.2.1卖方应供应满意本技术协议要求所必需
14、的硬件、软件和各项服务。其中包括（但不限于）下列内容：2.2.1.1根据机组运行要求、本DCS技术协议的规定和适用的工业标准，配置一套完整的自动掌握系统。DCS厂家负责与DCS系统连接的第三方系统的网络整合。2.2.1.2供应构成15、DCS所必需的全部硬件。2.2.1.3完成本DCS技术协议规定的全部功能要求，并负责整套DCS系统软件和支撑软化的全部工作。2.2.1.4卖方应供应买方进行工厂验收的必要条件，在验收试验中，由买方人员参与使用仿真装置并接入DCS的输入输出信号，进行闭环运行、测试和演示本技术协议对DCS的功能和性能要求。仿真测试和演示的地点，应具备专职进行这种测试和演示的专家、训
15、练有素的工作人员以及必要的测试设备和仿真装置。2.2.1.5根据合同的进度要求，按时发运DCSo2.2.1.6依据本技术协议的要求，供应安装详图和安装指导书。2.2.1.7通电启动和调试服务，直到供应的DCS能令人满足地控16、制机组运行，达到本技术协议的全部功能和性能指标要求,并保证系统可利用率达到99.9%o2.2.1.8如买方在DCS系统投入运行中发觉卖方所供DCS不满意本技术协议的技术要求，买方有权要求卖方进行修改或增加设备，为此引起的一切商务变化由卖方负责。2.2.1.9依据本技术协议的要求，向买方供应DCS优化运行所必需的系统文件，使买方能把握组态、编程、维护、修改和调试DCS。2
16、.2.1.10卖方应依据买方供应的P&I图完成机组的规律图和SAMA图的设计。2.2.1.11负责培训买方的运行、维护和工程技术人员，并使这些培训人员能得心应手地操作、维护、修改和调试DCS。2.2.1.12为达到上17、述供货范围，应与由其它供货商供应的掌握系统和设备相协调，并负责相关的接口工作，与DCS接口的掌握系统（不限于）：u水处理掌握系统U灰处理掌握系统U煤处理掌握系统U汽机紧急停机系统（ETS）U6kV机组厂用电系统u发电机和主变压器爱护装置（共2套）u发电机励磁掌握系统（共1套）u直流系统（1套）uUPS系统（1套）U转子匝间短路在线监测装置（1套）u柴油机掌握系统（1套）u主变在线监测装置（1套）u6kV公用厂用电系统（共2套）u自动调度系统（ADS）USCADA系统U厂级监视系统（SIS）U备用接口10个2.3买方的工作范围231审查卖方图纸。18、2.3.2供应过程I/O清单和P&I图。2.3.3买方将供应下列设备和服务：2.3.3.1全部的基础、地脚螺栓和
