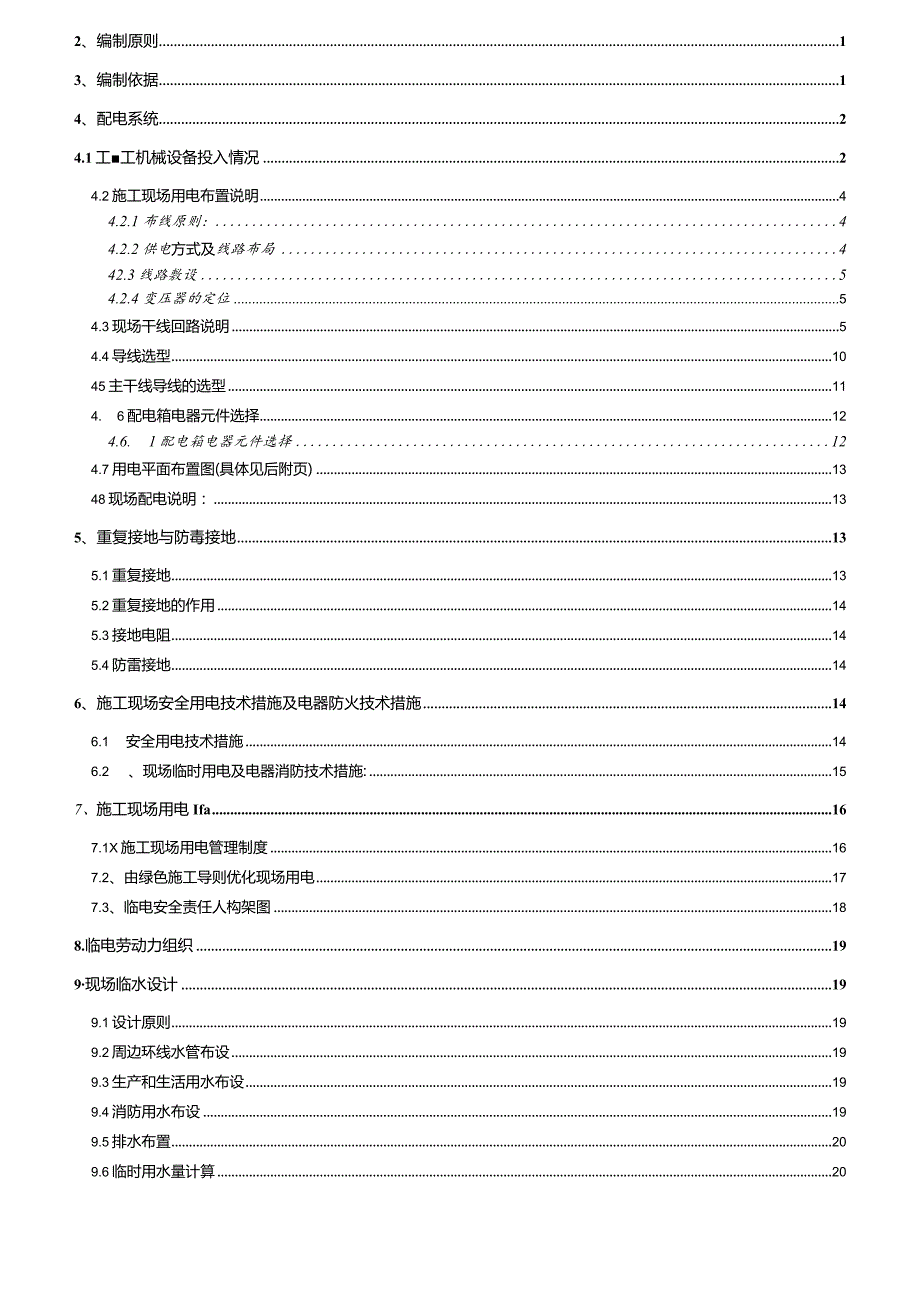

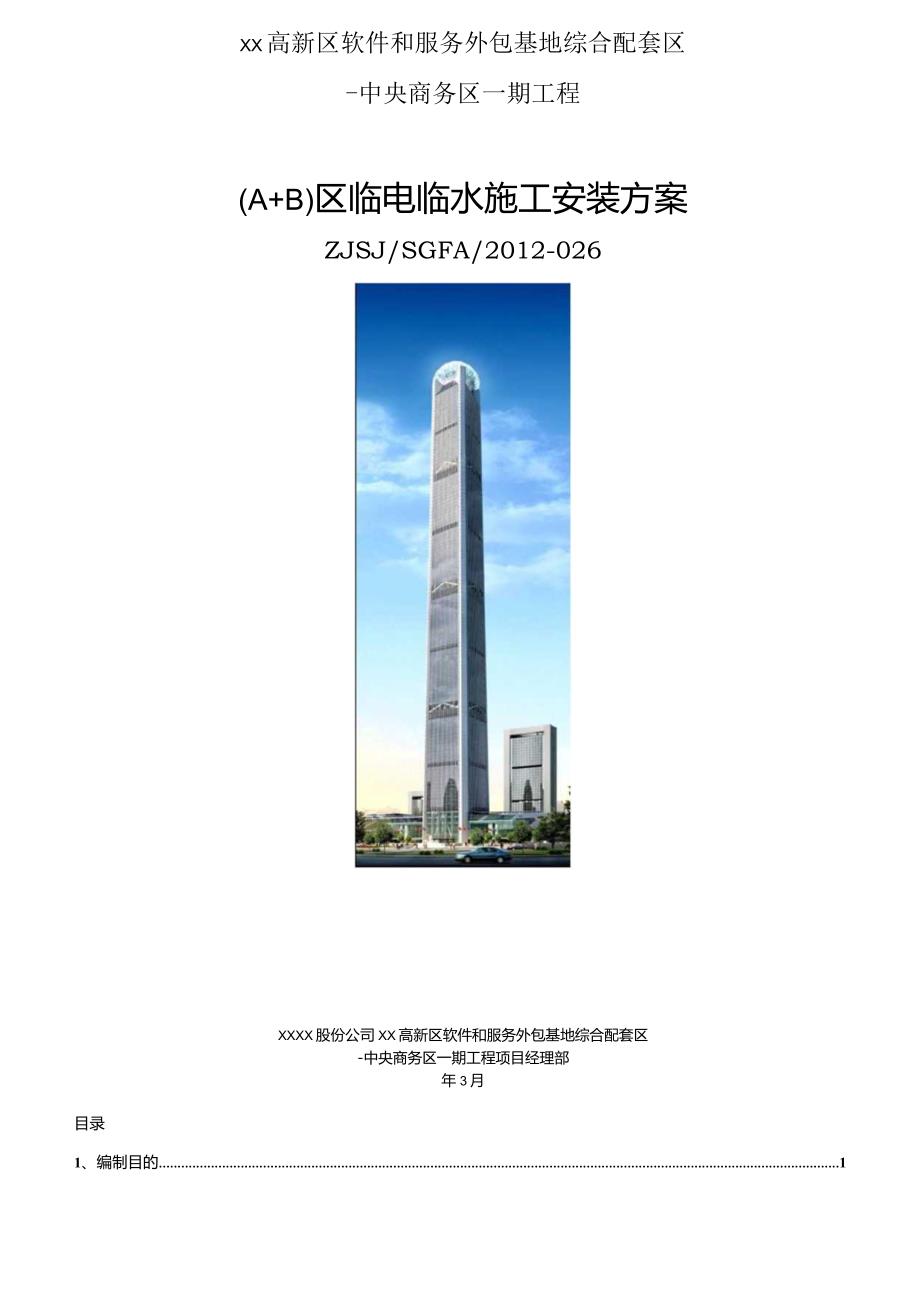

1、XX高新区软件和服务外包基地综合配套区-中央商务区一期工程(A+B)区临电临水施工安装方案ZJSJ/SGFA/2012-026XXXX股份公司XX高新区软件和服务外包基地综合配套区-中央商务区一期工程项目经理部年3月目录1、编制目的12、编制原则13、编制依据14、配电系统24.1工工机械设备投入情况24.2施工现场用电布置说明44.2.1布线原则:44.2.2供电方式及线路布局442.3线路敷设54.2.4变压器的定位54.3现场干线回路说明54.4导线选型1045主干线导线的选型114. 6配电箱电器元件选择124.6. 1配电箱电器元件选择124.7用电平面布置图(具体见后附页)1348
2、现场配电说明：135、重复接地与防毒接地135.1重复接地135.2重复接地的作用145.3接地电阻145.4防雷接地146、施工现场安全用电技术措施及电器防火技术措施146.1 安全用电技术措施146.2 、现场临时用电及电器消防技术措施:157、施工现场用电Ifa167.1X施工现场用电管理制度167.2、由绿色施工导则优化现场用电177.3、临电安全责任人构架图188.临电劳动力组织199现场临水设计199.1设计原则199.2周边环线水管布设199.3生产和生活用水布设199.4消防用水布设199.5排水布置209.6临时用水量计算209.7管道铺设及有关要求219. 8节水措施221

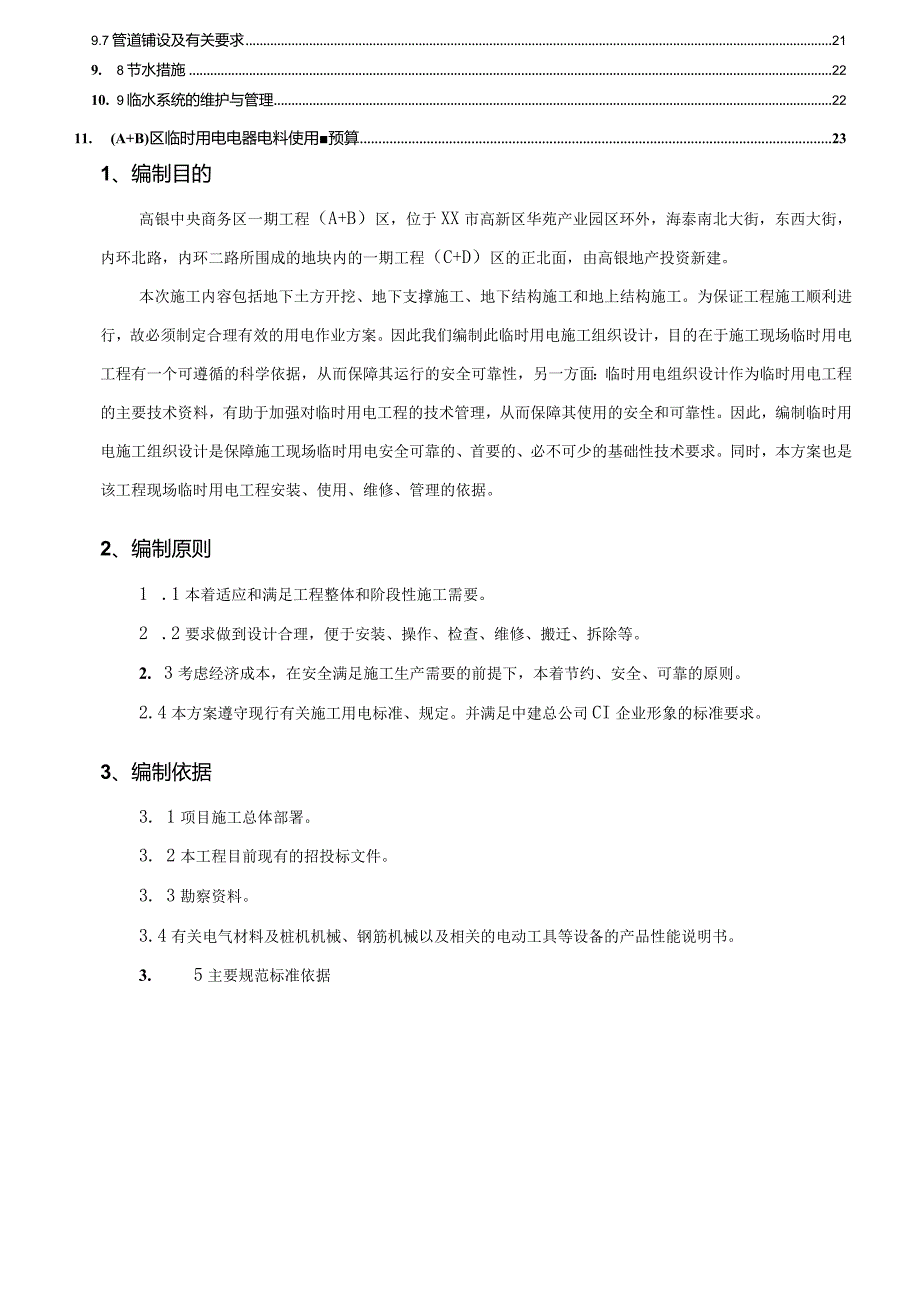

3、0. 9临水系统的维护与管理2211. (A+B)区临时用电电器电料使用预算231、编制目的高银中央商务区一期工程（A+B）区，位于XX市高新区华苑产业园区环外，海泰南北大街，东西大街，内环北路，内环二路所围成的地块内的一期工程（C+D）区的正北面，由高银地产投资新建。本次施工内容包括地下土方开挖、地下支撑施工、地下结构施工和地上结构施工。为保证工程施工顺利进行，故必须制定合理有效的用电作业方案。因此我们编制此临时用电施工组织设计，目的在于施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性，另一方面：临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的
4、技术管理，从而保障其使用的安全和可靠性。因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的、首要的、必不可少的基础性技术要求。同时，本方案也是该工程现场临时用电工程安装、使用、维修、管理的依据。2、编制原则1 .1本着适应和满足工程整体和阶段性施工需要。2 .2要求做到设计合理，便于安装、操作、检查、维修、搬迁、拆除等。2. 3考虑经济成本，在安全满足施工生产需要的前提下，本着节约、安全、可靠的原则。2.4本方案遵守现行有关施工用电标准、规定。并满足中建总公司CI企业形象的标准要求。3、编制依据3. 1项目施工总体部署。3. 2本工程目前现有的招投标文件。3. 3勘察资料。3.4有
5、关电气材料及桩机机械、钢筋机械以及相关的电动工具等设备的产品性能说明书。3. 5主要规范标准依据序号规范名称规范编号1建筑施工临时用电安全技术规范JGJ46-20052建筑施工安全检查标准JGJ59-993实用电工手册4中建总公司企业形象4、配电系统4.1工程施工机械设备投入情况表1：施工现场用电设备统计表序号设备名称规格型号单位数量负荷量需用系数功率因数单台负荷总负荷1塔吊STT293台283.51670.50.752塔吊TC7527台2881760.50.753塔吊ST7030台3952850.50.754钢筋调直机GT4-8台65.5330.50.755钢筋弯曲机GW40台243720.
6、50.756钢筋切断机GQ40台123360.50.757钢筋套丝机HGS40台244960.50.758圆盘锯MJ105台63180.50.759木工电锯GKS190台60.530.50.7510碎振动器ZX-70台201.530.50.7511潜水泵QY65台53150.50.7512深井潜水泵150QJ10-50台802.52000.50.7513空压机W0.9/12.50台10151500.50.7514碘铝灯IKW盏20120115铜灯3.5KW盏203.570116熔焊栓顶机JSS-2500台2501000.50.7517钢筋对焊机UN-1004602400.518交流焊机BX1-
7、315台20153000.519二氧化碳焊机0TC-600z20153000.520直流焊机ZX-500台1021210.521低压灯36V盏6000.1601设备电动机总功率PI1259KW焊机总功率P2861KVA室外照明总功率P490KW室内照明总功率P360KW视在总功率P施工1419.5KVA表.2东面办公、生活区用电负荷计算序号设备名称规格型号单位数量负荷量需用系数功率因数单台负荷总负荷1室内照明盏6000.02816.812空调台3001.13300.50.753电脑台2000.18360.50.754饮水机台1000.4400.50.755热水器台89720.50.756蒸饭车
8、台49360.50.757其他台50设备电动机总功率Pl342KW焊机总功率P2OKVA室内照明总功率P316.8KW室外照明总功率P4OKW视在总功率P生活359KVA总电力负荷计算式:P=I.051.10（K1P1/Cos+K2P2+K3P3+K4P4）式中:P一总的电力负荷（总需容量，KVA）P1电动机额定功率（KW）P2一电焊机额定功率（KVA）P3一室内照明容量（KW）P4一室外照明容量（KW）COS4）一电动机平均功率因数（一般取为0.65-0.75）KKK2、K3、K4、K5需要系数。（K1：0.5-0.7,电动机为310台时取0.7,11一30台取0.6,30台以上取0.5；K
9、2：0.5-0.6,电焊机为310台时取0.6,10台以上取0.5；K3：0.8；K4：1.0）总负荷P=I.05X（P生活+P施工）=1867KVA根据变压器选型原则S变2P视在，结合计算结果，现场（A+B）区和东面生活区总负荷为1867KVA,现场（A+B）区提供的六台变压器总负荷（1890KV）,可满足现场施工用电。4. 2施工现场用电布置说明本次施工分为3个阶段：1：AB区土方开挖和支撑阶段；2：AB区地下结构施工；3：AB区地上结构施工。5. 2.1布线原则：A.从业主提供的变压器向各用电点用电缆埋地敷设。B.遵循生产生活用电分路的原则。C.现场系统按“三级配电，两级保护”的原则进行
10、配置。D.现场施工用电按施工现场临时用电安全技术规范执行4.2.2供电方式及线路布局本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在配电柜及二级配电箱处做重复接地。按照配电柜（一级配电箱）一现场分配电箱（二级配电箱）f现场开关箱（三级配电箱），三级配电、两级漏电保护原则配电。根据施工现场平面布置及用电负荷分布情况，电源由配电柜分别引钢筋车间、塔吊、降水及办公区等配电箱，再由此箱引至各用电点。4. 2.3线路敷设由于现场面积大，土方施工阶段和结构施阶段用电区域相对稳定，为了施工现场的美观和用电线路的安全，所以用电线
11、路的敷设主要为埋地敷设，埋设深度为0.7米，防止在冬季受冻和机械或人为致伤。为保证电缆埋地敷设安全，敷设时不能将电缆绷得太直，而应预留形弯，并铺沙保护。直埋电缆上设电缆标桩，标明电缆走向。电缆横穿马路部位穿钢管保护。钢筋加工车间电缆穿钢管保护敷设，不能明露，防止钢筋戳破绝缘层和电气着火。5. 2.4变压器的定位XX高新区软件和服务外包基地中央商务区一期（A+B）区工程，甲方在西大门安装一台315KVA变压器编号1号；东门进去安装一台315KVA变压器编号2号；基坑北面安装4台315KVA变压器自东向西依次是3、4、5、6号。6. 3现场干线回路说明根据现场变压器安装的位置，考虑现场施工的需求，
12、将用电设置成8条主回路敷设:主回路一：由6#变压器配电总柜引出向西引入办公区放置二级柜一个编号1号，再引出四个分回路供工人生活区用电主回路二：由6#变压器配电总柜引出向南到基坑边向西5米放置二级柜编号2号，再引出5条分回路供基坑、Al塔吊、钢筋加工场、降水等用电。主回路三：由1#变压器配电总柜引出一个配电二级柜柜，编号3号。再引出3分回路供基坑、A3塔吊、钢筋加工场、降水等用电。主回路四：由2#变压器配电总柜引出一个配电二级柜，编号4号，再引出4分回路,供A4塔吊、A5塔吊、降水等用用电。主回路五：由2#变压器配电总柜引出一个二级柜,编号5号，再引出4个分回路供东面生活区、办公区、食堂等用电主
13、回路六：由3#变压器配电总柜引出一二级柜编号6号,再引出四分路供A区基坑、钢筋场、降水施工、A4塔吊等用电。主回路七：由4#变压器配电总柜引出一二级柜编号7号,再引出四分路供B区基坑、钢筋场、降水施工、B2塔吊等用电。主回路八：由5#变压器配电总柜引出一二级柜编号8号,再引出四分路供B区基坑、钢筋场、降水施工、Bl塔吊等用电。表3各分回路用电明细:回路类型设备名称规格型号数量负荷量需用系数功率因数单台符合总负荷主回路1、2电动机塔吊QTZ7030195950.50.8降水井4KW104400.50.8钢筋套丝机HGS-402360.50.8钢筋拉丝机Gt4141330.50.8钢筋切断机GQ402360.50.8钢筋弯曲机GW402360.50.8自动潜水泵50mm2120.50.8木工压刨Wy-5041
