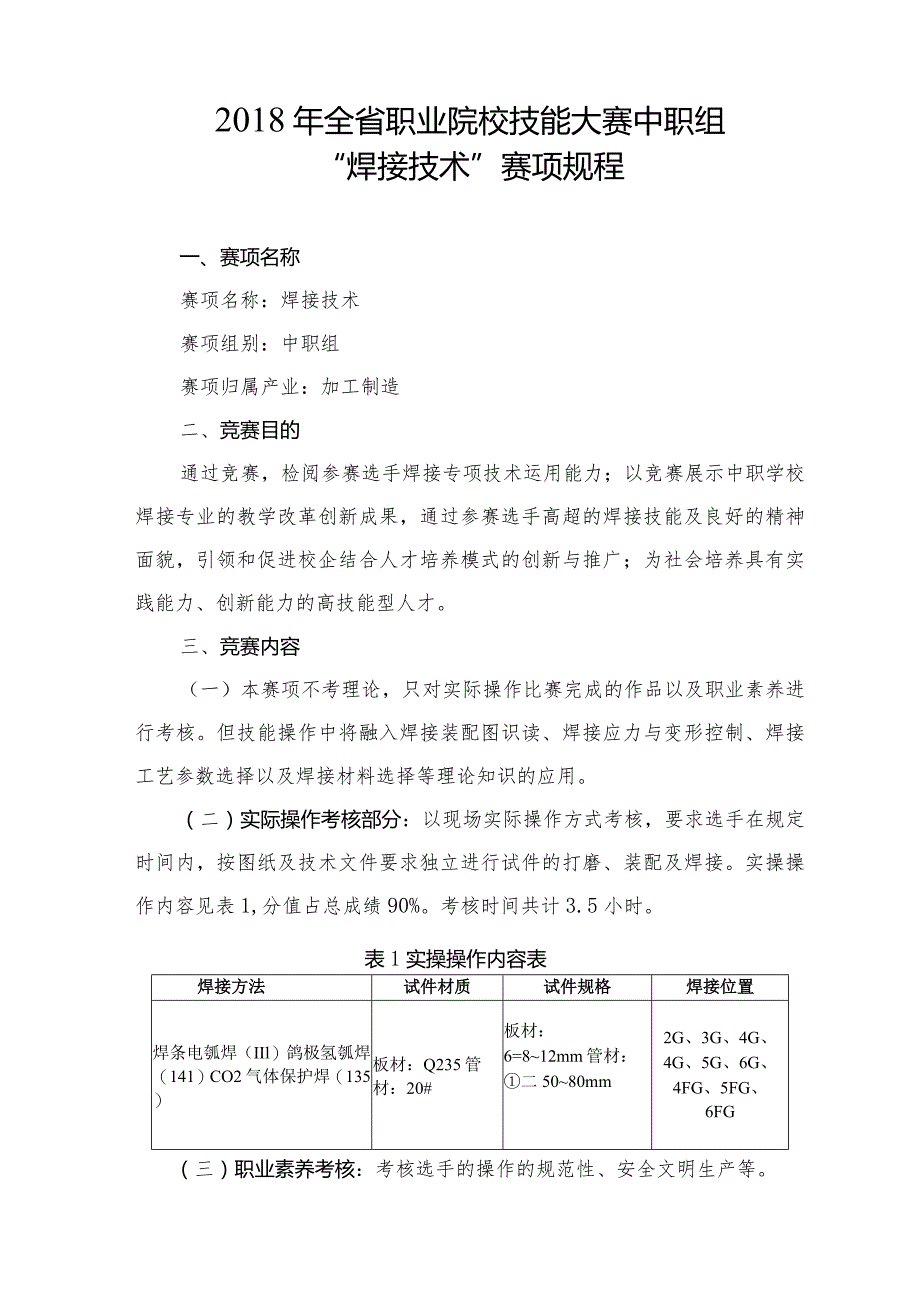

1、2018年全省职业院校技能大赛中职组“焊接技术”赛项规程一、赛项名称赛项名称：焊接技术赛项组别：中职组赛项归属产业：加工制造二、竞赛目的通过竞赛，检阅参赛选手焊接专项技术运用能力；以竞赛展示中职学校焊接专业的教学改革创新成果，通过参赛选手高超的焊接技能及良好的精神面貌，引领和促进校企结合人才培养模式的创新与推广；为社会培养具有实践能力、创新能力的高技能型人才。三、竞赛内容（一）本赛项不考理论，只对实际操作比赛完成的作品以及职业素养进行考核。但技能操作中将融入焊接装配图识读、焊接应力与变形控制、焊接工艺参数选择以及焊接材料选择等理论知识的应用。（二）实际操作考核部分：以现场实际操作方式考核，要求

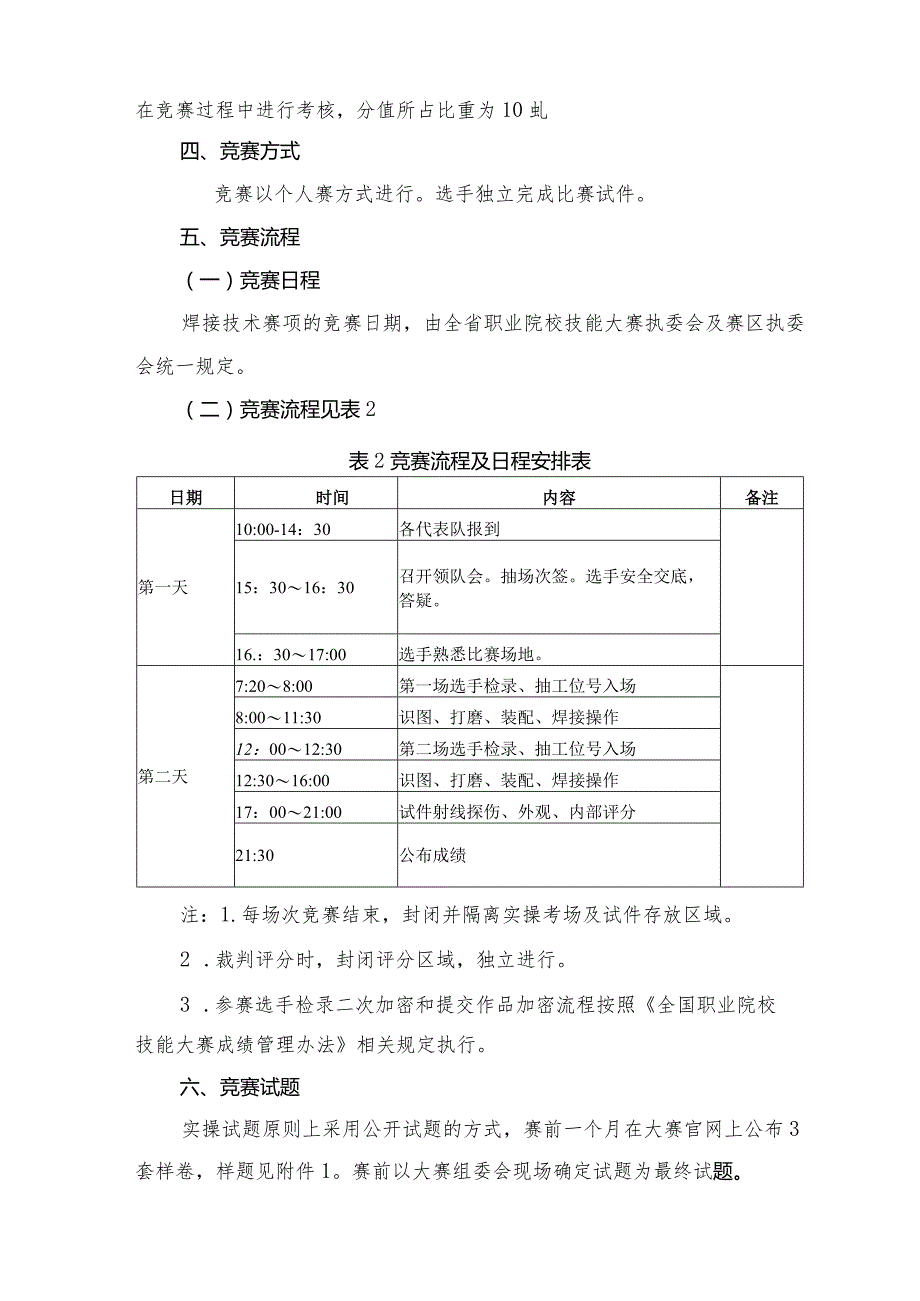

2、选手在规定时间内，按图纸及技术文件要求独立进行试件的打磨、装配及焊接。实操操作内容见表1,分值占总成绩90%。考核时间共计3.5小时。表1实操操作内容表焊接方法试件材质试件规格焊接位置焊条电瓠焊（IIl）鸽极氢瓠焊（141）CO2气体保护焊（135）板材：Q235管材：20#板材：6=812mm管材：二5080mm2G、3G、4G、4G、5G、6G、4FG、5FG、6FG（三）职业素养考核：考核选手的操作的规范性、安全文明生产等。在竞赛过程中进行考核，分值所占比重为10虬四、竞赛方式竞赛以个人赛方式进行。选手独立完成比赛试件。五、竞赛流程（一）竞赛日程焊接技术赛项的竞赛日期，由全省职业院校技能
3、大赛执委会及赛区执委会统一规定。（二）竞赛流程见表2表2竞赛流程及日程安排表日期时间内容备注第一天10:00-14：30各代表队报到15：3016：30召开领队会。抽场次签。选手安全交底，答疑。16.：3017:00选手熟悉比赛场地。第二天7:208:00第一场选手检录、抽工位号入场8:0011:30识图、打磨、装配、焊接操作12：0012:30第二场选手检录、抽工位号入场12:3016:00识图、打磨、装配、焊接操作17：0021:00试件射线探伤、外观、内部评分21:30公布成绩注：1.每场次竞赛结束，封闭并隔离实操考场及试件存放区域。2 .裁判评分时，封闭评分区域，独立进行。3 .参赛选

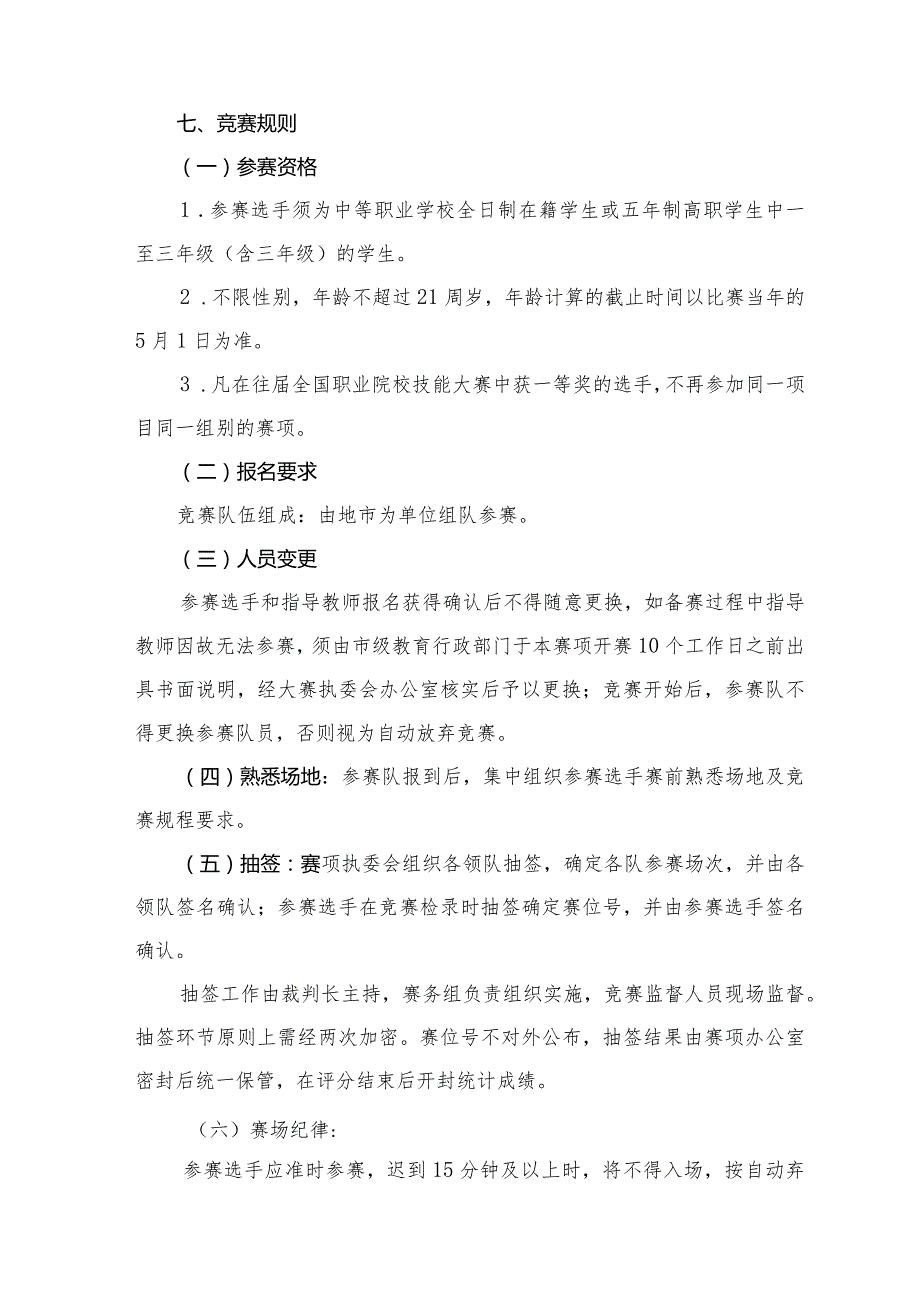

4、手检录二次加密和提交作品加密流程按照全国职业院校技能大赛成绩管理办法相关规定执行。六、竞赛试题实操试题原则上采用公开试题的方式，赛前一个月在大赛官网上公布3套样卷，样题见附件1。赛前以大赛组委会现场确定试题为最终试题。七、竞赛规则（一）参赛资格1 .参赛选手须为中等职业学校全日制在籍学生或五年制高职学生中一至三年级（含三年级）的学生。2 .不限性别，年龄不超过21周岁，年龄计算的截止时间以比赛当年的5月1日为准。3 .凡在往届全国职业院校技能大赛中获一等奖的选手，不再参加同一项目同一组别的赛项。（二）报名要求竞赛队伍组成：由地市为单位组队参赛。（三）人员变更参赛选手和指导教师报名获得确认后不得
5、随意更换，如备赛过程中指导教师因故无法参赛，须由市级教育行政部门于本赛项开赛10个工作日之前出具书面说明，经大赛执委会办公室核实后予以更换；竞赛开始后，参赛队不得更换参赛队员，否则视为自动放弃竞赛。（四）熟悉场地：参赛队报到后，集中组织参赛选手赛前熟悉场地及竞赛规程要求。（五）抽签：赛项执委会组织各领队抽签，确定各队参赛场次，并由各领队签名确认；参赛选手在竞赛检录时抽签确定赛位号，并由参赛选手签名确认。抽签工作由裁判长主持，赛务组负责组织实施，竞赛监督人员现场监督。抽签环节原则上需经两次加密。赛位号不对外公布，抽签结果由赛项办公室密封后统一保管，在评分结束后开封统计成绩。（六）赛场纪律:参赛选
6、手应准时参赛，迟到15分钟及以上时，将不得入场，按自动弃权处理。参赛选手在竞赛期间可休息、饮水、上洗手间，但其耗时一律计入竞赛时间。焊接完毕后，参赛选手应清理试件表面的焊渣、飞溅，但不得破坏试件焊缝的原始成形。竞赛期间，参赛选手遇有问题应向监考裁判举手示意，由监考裁判负责处理。操作完毕，参赛选手应将试件交监考裁判，会同监考裁判、工作人员在工位内将试件封号，并在竞赛监考记录表上签字确认。监考裁判发出结束竞赛的时间信号后，参赛选手应立即停止操作，交件封号后依次有序地离开赛场。八、竞赛环境（一）竞赛操作场地应设在规范的焊接操作车间内。赛场应符合防火安全规定，防火疏散标识清晰、齐全，疏散通道畅通；赛场
7、采光、照明和通风良好，提供稳定的水、电、气源，并配有供电应急设备等。（二）竞赛场地划分为检录区、加工区、收件区、检测区，现场服务与技术支持区、休息区、医疗区、观摩通道等。（三）赛场提供的比赛H位，应标明工位号；每个比赛工位要保持相对独立区域，确保选手比赛不受外界影响。（四）每个比赛工位提供焊条保温桶。每个赛位配有工作台，供选手摆放工器具（五）赛场提供25个以上不小于4平方米实操工位，每个工位应配有完好的监控设备，并配备符合比赛项目的操作架和相应的供气系统及流量计；赛场应有5套合格的焊缝外观检查工具。赛场提供的工具、辅助材料清单与竞赛试题一起公布。（六）赛场设有保安、公安、消防、设备维修和电力抢
8、险人员待命,以防突发事件。赛场配备维修服务、医疗、生活补给站等公共服务设施,为选手和赛场人员提供服务。九、技术规范(一)实际操作规定：1 .组对规定：组对时试件的间隙、钝边、反变形，均由参赛选手自定。2 .定位焊规定：(1)板对接焊缝的定位焊应在两端20mm范围的坡口内，两端不允许加引弧板和熄弧板。(2)管子对接焊和管板角焊缝的定位焊应在坡口内，定位焊不得超过三点，每段长度应Wlomn1。(3)定位焊应采用与正式焊接相同的焊接方法和焊接材料，焊材规格由参赛选手在大赛提供的范围内自选。(4)所有试件一次组对完成。试件在组对过程中出现问题，由参赛选手自己修复，不得调换。3 上架固定规定：(1)规定
9、在5G和6G位置施焊的管件或管板，上架固定时，应在焊接开始前标记12点钟的位置，定位焊不准设在仰焊位置(即5-7点钟位置)。(2)每个试件上架固定后，举手示意裁判员按照规定检查确认后方可施焊。4 .施焊操作规定：(1)施焊开始后，禁止使用电动工具；(2)对接焊缝均采用单面焊双面成形完成；(3)焊接时，焊缝最高点距地面不得高于1.2米；(4)焊接过程中，试件不准取下、移动或改变焊接位置；(5)5G、6G位置的管或5FG、6FG管板对接焊，均应沿两半圆自下而上焊接，3G板立焊均应采用自下而上焊接；其他位置的管或板对接焊，焊缝根部焊道与表面焊道需沿同一方向焊接；（6）氨弧焊不允许重熔，不允许背部充氧
10、。（7）2G板材、4FG管板需采用多层多道焊接。5.打磨及焊缝清理规定：（1）点固焊前，允许对坡口及两侧20mm范围进行打磨；（2）点固焊完成后，不允许对点固焊缝范围进行打磨；（3）操作完成后，参赛选手应认真清理试件表面的焊渣、飞溅，但不能破坏焊缝表面的原始成形。（二）试件评判规范：1 .内部射线探伤评分标准见附件2；2 .外观检测评分标准见附件3。十、技术平台（一）本赛项使用的设备由北京时代科技股份有限公司提供赞助,设备生产年限要求一年内同一批次生产，具体型号如下:序号设备名称型号生产厂家1直流氮弧数字化逆变焊机WS-400(PNE61-400)北京时代科技股份有限公司2数字化逆变熔化极气体
11、保护焊机NB-350(A160-350)（二）材料要求：1.焊条型号：E5015o直径：2.5mm.3.2mm.4.Ommo（选手任选焊条规格大小进行焊接）3 .焊丝型号：气保焊丝ER50-6,中1.2mi;氢弧焊丝ER50-6,2.5mmo4 .气体要求：氧气：纯度299.99%；二氧化碳：纯度99.8%。5 .钢板要求：材质Q235、规格812三i;6 .钢管要求：材质20#、规格5080mm壁厚410三本赛项使用的焊条、焊丝由天津市金桥焊材集团有限公司提供专用焊材。比赛用工件材料、焊接辅助材料、气体等由大赛承办单位提供,质量应符合相关国家标准。(三)比赛用工、量、夹具要求：焊工操作台和夹
12、具由赛场统一提供。选手所用工量具由选手自备。(选手自备工具清单另附)十一、成绩评定(一)评分规定1 .实操竞赛评分规定(1)满分90分，占总成绩90%；(2)板试件两端各20n范围内不评分，对其余焊缝进行正、反面100%外观检查及射线检测评分；(3)管板焊缝全长正、反面100%外观检查评分；(4)管对接焊缝全长正、反面100%外观检查和射线检测评分。2 .职业素养评分规定(1)满分10分,占总成绩10%；(2)劳保穿戴不符合要求，每项扣1分，扣满4分为止；(3)安全操作不符合要求，每项扣1分，扣满4分为止；(4)文明生产不符合要求，每项扣1分，扣满2分为止。3 .违规处理规定参赛选手如有违反竞
13、赛纪律、竞赛规则等行为，一经发现，由当执裁判将违纪行为作出书面记录并由选手确认签名，由赛项裁判长汇总给总裁判长，并由总裁判长签字，按大赛相应规定做出处罚。4 .竞赛排名规定（1）按竞赛总成绩从高到低排列，成绩相同时，按实际操作时间进行排列，实际操作时间从短到长排列，如成绩再相同，取并列名次。（二）评分方法成绩评定原则：成绩评定须公开、公平、公正、透明，无异议。1 .本赛项分外观评分和内部评分。2 .赛项最终得分：100分。（1）实操竞赛评分方法为结果评分，采用明暗码制度，双人裁判,即每个试件都有两名裁判执裁。（2）采用扣分制评分，评分表要求注明扣分值和扣分原因，由裁判员签字，再由各分赛项裁判长
14、组织对前10名试件进行交叉审核后签字确认成绩；（3）职业素养评分由监考裁判作出书面记录并由选手确认签名，由赛项监考组长确认；（4）技能成绩与职业素养成绩确认后由赛项裁判长组织各相关人员公开解码，进行成绩汇总，确认成绩。3,成绩审核：裁判组进行成绩汇总评定后，由监督组、仲裁组进行成绩的审核，审核无误后由裁判长提交至大赛组委会。4.成绩公布（1）录入。由承办单位信息员将裁判长提交的赛项总成绩的最终结果录入赛务管理系统。（2）审核。承办单位信息员对成绩数据审核后，将赛务系统中录入的成绩导出打印，经赛项裁判长审核无误后签字。（3）报送。由承办单位信息员将裁判长确认的电子版赛项成绩信息上传赛务管理系统，
15、同时将裁判长签字的纸质打印成绩单报送大赛执委会办公室。（4）公布。闭赛式由赛项执委会公布比赛成绩。十二、奖项设定（一）本赛项按最终成绩由高到低排序，设个人一、二、三等奖，比例分别为实际参赛队总数的10%、20%、30%（小数点后四舍五入）。（二）获奖选手的指导教师将获得相应等级的荣誉证书。十三、赛项安全（一）安全保障1 .赛场设置安全保障组，组长由比赛组委会主任担任，成员由各赛场安全责任人担任。2 .赛场设置医护人员、消防人员和保安人员的专线联系，确定联系人，有场地安全负责人对口联系。3 .比赛场地布置和器材要符合安全生产条例。4 .场地布置划分区域并按要求设定疏散通道，并在墙面显著位置张贴安全疏散路线示意图。（二）生活条件1 .比赛期间，原则上由执委会统一安排参赛选手和指导教师食宿，费用自理。2 .比赛期间安排的住宿地应具有宾馆/住宿经营许可资质。3 .大赛期间有组织的参观和观摩赛事活动。执委会和承办单位
