1、井下电气设备防爆管理措施全套一.井下电气设备失爆主要因素井下作业环境与其他作业环境有所不同，情况较为特殊，防爆电气设备的安装是有效防止空气中具有一定数量爆炸性气体而发生爆炸的有效措施，但是防爆电器设备需符合防爆标准才能满足防爆需求。井下防爆电器设备由于长期使用容易出现磨损老化、锈蚀，从而丧失防爆性能，因此需客观分析现阶段以存在的井下电气设备施暴原因从原因入手，加大管理力度。首先，检查电气设备时若出现内部爆炸，则爆炸所产生的火焰会传到壳外，火苗与井下可燃气体发生迅速反应，与密闭空间内粉尘接触，从而引发爆炸，造成重大人员伤亡。在井下环境中造成设备出现内部爆炸的因素有很多，其中最显著的是井下电气设备
2、检修工作和护理工作未能落实到位，这是电气设备失爆个原因中较为常见的主要因素之一。部分井下电气设备长时间超负荷使用，表面防护层已经脱落或是平面对口接合面发生凹陷，检修人员未能及时发现设备在长期使用后所产生的问题，同时未能对其采取相应维修措施,导致设备隔爆面间隙随之扩大,最终出现设备失爆现象。除此之外，在使用井下电气设备时未能秉承轻拿轻放的基本使用原则或依照个人经验随意操作，未能按照实际操作流程进行使用，导致设备表面出现机械划痕。在使用井下电气设备时,常会因为作业需要移动设备，但在移动过程中未能做好保护措施，由于碰撞而出现外壳变形，这是导致设备失爆的重要原因。除此之外，井下电气设备大多存在着用质量
3、较差设备冒充高质量设备的现象。部分煤矿企业为实现自身利益的最大化,选择在电气设备上减少成本投入，以次充好，用低质量的设备投入正常使用，甚至部分企业将逃生设备以次充好，这种情况虽能开展正常煤矿开采工作，但是由于煤矿井下作业环境复杂，若没有质量达标的可靠电气防卫设施给予保护在发生爆炸事故时会造成严重损失，同时也会造成大量人员伤亡。二、井下电气设备的完好标准1、紧固件：紧固件用的螺栓、螺母、垫圈等必须齐全、紧固、无锈蚀。同一部位螺母、螺栓规格必须一致，平垫、弹簧垫圈的规格应与螺栓直径相符合，紧固用的螺栓、螺母应有防松装置（弹簧垫）。用螺栓紧固不透眼螺孔的部件，紧固后螺孔必须留有大于2倍防松垫圈的厚度

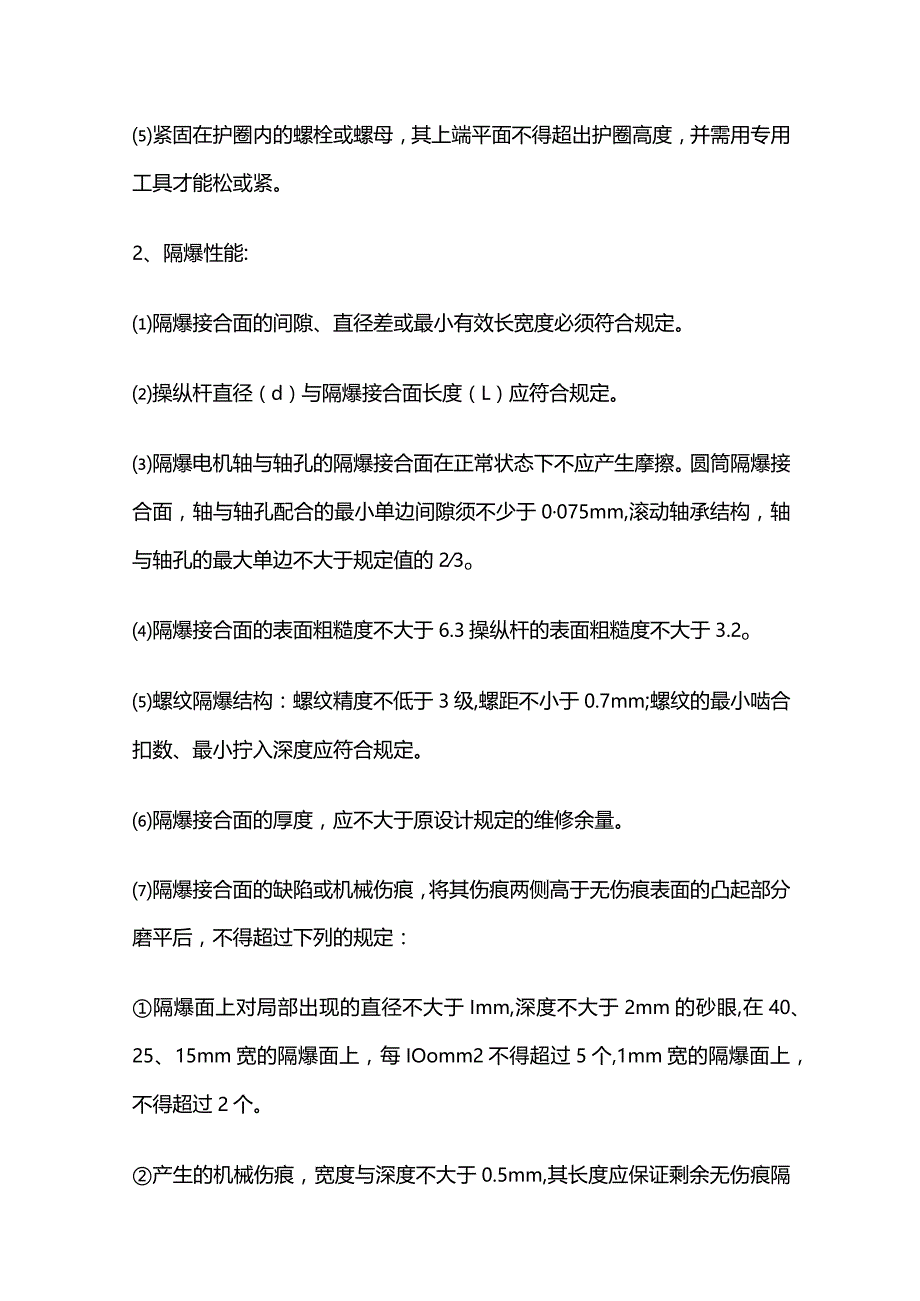

4、的螺纹余量。螺栓拧入螺孔的长度应不小于螺栓直径,但铸铁、铜件不应小于螺栓直径的L5倍。螺母紧固后，螺栓螺纹应露出螺母13个螺距，不得在螺母下面加垫圈减少螺栓伸出长度。紧固在护圈内的螺栓或螺母，其上端平面不得超出护圈高度，并需用专用工具才能松或紧。2、隔爆性能:隔爆接合面的间隙、直径差或最小有效长宽度必须符合规定。操纵杆直径（d）与隔爆接合面长度（L）应符合规定。隔爆电机轴与轴孔的隔爆接合面在正常状态下不应产生摩擦。圆筒隔爆接合面，轴与轴孔配合的最小单边间隙须不少于0075mm,滚动轴承结构，轴与轴孔的最大单边不大于规定值的23o隔爆接合面的表面粗糙度不大于6.3操纵杆的表面粗糙度不大于3.2o
5、螺纹隔爆结构：螺纹精度不低于3级,螺距不小于0.7mm;螺纹的最小啮合扣数、最小拧入深度应符合规定。隔爆接合面的厚度，应不大于原设计规定的维修余量。隔爆接合面的缺陷或机械伤痕，将其伤痕两侧高于无伤痕表面的凸起部分磨平后，不得超过下列的规定：隔爆面上对局部出现的直径不大于Imm,深度不大于2mm的砂眼,在40、25、15mm宽的隔爆面上，每IOomm2不得超过5个,1mm宽的隔爆面上，不得超过2个。产生的机械伤痕，宽度与深度不大于0.5mm,其长度应保证剩余无伤痕隔爆面有效长度不小于规定长度的23o隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理。留有呈青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算
6、合格。用螺栓固定的隔爆接合面，其紧固程度以压平弹簧垫圈不松动为合格。(io)观察窗孔胶封及透明度良好，无破损、无裂纹。S)引进设备的隔爆性能应符合煤矿机电设备检修质量标准电器设备的规定。(12)凡不符合以上(U)任意一条者即认为该设备失去隔爆性能，称为失爆。3、接线:进线嘴连接紧固的相关规定：密封圈内径与电缆外径差应小于Imm,密封圈外径与进线内径差应符合规定。密封圈宽度应大于电缆外径的0.7倍，但必须大于IOmm;厚度应大于电缆外径的0.3倍,但必须大于4mm(70mm2电缆例外低爆开关引入铠装电缆时，密封圈应全部套在电缆铅皮上。电缆护套（铅皮）穿入进线嘴长度一般515mm。如电缆粗穿不进时
7、，可将穿入部分挫细（护套与密封圈结合部位不得铿细）。低压隔爆开关间的接线嘴应用密封圈及厚度不小于2mm的钢垫板封堵压紧。螺旋线嘴用手拧紧为合格；压叠式线嘴用手晃不动为合格。钢垫板应置于密封圈外面，其直径与进线装置内径应符合规定。高压隔爆开关空间的接线嘴应用与线嘴法兰厚度、直径相符的钢垫板堵封压紧，其隔爆结合面的间隙应符合规定。凡不符合上述规定之一的，即为失爆。接线装置齐全、完整、紧固，均按以上要求评定。固定电气设备接线应符合下列要求：设备引入（出）线的终端线头，应用线鼻子或过度接头。导线连接牢固可靠，接头温度不得超过导线温度。电缆的连接除应用符合煤矿安全规程第438条规定外，应符合下列要求：电
8、缆芯线的连接严禁绑扎，应采用压线或焊接。连接后的接头电阻不应大于同长度芯线电阻的Ll倍，其抗拉强度不应小于原芯线的80%o不同材质芯线的连接应采用过度接头，其过度接头电阻值不应大于同长度芯线的1.3倍。4、安全供电：井下供电的三大保护:井下低压电网过电流保护、漏电保护、接地保护。高、低压电气设备的短路、漏电、接地等保护装置，必须符合煤矿安全规程，过电流保护（见井下电钳工87、88、90页）。短路保护计算整定合格，动作灵敏可靠。漏电保护装置使用合格（见井下电钳工82、83、84页）。接地螺栓符合下列标准：电气设备的金属外壳和铠装电缆接线盒的外接地螺栓应齐全完整。电气设备接线盒应设有内接地螺栓。外
9、接地螺栓直径：容量5kw的不小于M8;容量5kwIOkw的不小于M10;容量IOkw的不小于M12。通讯信号、照明灯等小型设备不小于M6o接地螺栓应进行电镀防锈处理。接地线符合下列规定:接主接地极的接地母线，其截面积不小于：镀锌铁线100mm2;扁钢25mm24（4mm厚）；铜线50mm20电气设备外壳同接地母线或局部接地极的连接和电缆接线盒两端的铠装、铅皮的连接接地线，其截面积应不小于：铜线25mm2;扁钢504mm2;镀锌铁线25mm20接地电阻不得大于下列数值：IOokVA以上（低压中性点直接接地系统）4o100kVA以上变压器供电线路重复接地10o100kVA以下变压器供电线路重复接地
10、30o100kvA以下变压器10o高、低压电气设备联合接地4。电流、电压互感器二次线圈10。高压线路的保护网或保护线10o井下设备2o井下手持移动电气设备1。闭锁装置齐全可靠。三专两闭锁的意义：根据煤矿安全规程规定对掘进工作面局部通风机工作面电器设备必须设置专用变压器、专用开关、专用线路，并将掘进工作面的电气设备和局部通风机必须装设风电闭锁和瓦斯电闭锁装置。井下供电应符合煤矿安全规程第458条的规定，做到三无、四有、两齐、三全、三坚持。三无：无鸡爪子、无羊尾巴、无明接头；四有：有过流和漏电保护装置、有螺钉和弹簧垫、有密封圈饿挡板、有接地装置；两齐：电缆悬挂整齐、设备碉室清洁整齐；三全：防护装置
11、全、绝缘用具全、图纸资料全；三坚持：坚持使用检漏继电器、坚持使用煤电钻照明和信号综合保护装置、坚持使用风电和瓦斯电闭锁。5、漏油、漏电：不漏油固定结合面及阀们、油标管等不应有油迹。运动部位允许有油迹，但榛干后在3分钟不见油，半小时不成滴。非密闭运动部位润滑油脂不得甩到其它部件上。不漏电、网路的绝缘电阻不小于下列规定,漏电继电器正常投入运行。1140V60K;660V3OK;380V15K;127V10Ko6、电气性能检测：电气设备绝缘性能必须按煤矿电气试验规程规定的周期和项目进行试验，并符合标准，有记录可查。绝缘油，新油使用前应做油质分析；运行中的油，每年做一次简化分析；多油断路器的油，每半年
12、进行一次耐压试验。其它试验项目应按煤矿电气试验规程规定进行。有记录可查。（3）继电器保护装置计算整定校验，每年进行一次；对矿井电源的继电器保护，每半年校验一次，并符合整定方案，有记录可查。指示回转仪表应每年校验一次，其准确等级不低于2.5级；电源计量仪表应每半年校验一次，其准确等级不得低于LO级。有记录可查。7、设备使用：高、低压开关的选用应符合煤矿安全规程第410条的要求，与被控制设备的容量应匹配，有下列情况之一者，不得评定为完好设备。超容量、超电压等级使用者；不符合使用范围者；继电器保护失灵，熔体选用不合格者;隔爆磁力启动器用小喇叭嘴引出动力线者。井下隔爆型电器设备，必须有在下井前，经过指
13、定的隔爆电气设备检查员检查出具的合格证，否则一律不得评定为完好。8、安全防护：机房（碉室）和电气设备，一切可能危及人事安全的裸露带电部分及转动部位，均须设防护罩、防护栏，并悬挂危险警告标志。机房（碉室）应备用符合规定的防火器材。机房（碉室）不得存放汽油、煤油、绝缘油和其它易燃物品。用过的棉纱应存放在盖严的专用容器内，并放置在指定地点。9、词语解释：防爆电气设备：按规定的条件设计制造的、不会引起周围爆炸性混合物爆炸的电气设备称为防爆电气设备。电器设备失爆：井下防爆电器设备的隔爆外壳失去其隔爆性和耐爆性。防爆电气设备入井前的检查内容：应检查其产品合格证、煤矿矿用产品安全标志及安全性能;检查合格并签
14、发防爆电气入井合格证。10、井下十不准制度不准带电检修。不准甩掉无压释放器、过电流保护装置。(3)不准甩掉漏电继电器、煤电钻综合保护装置和局部通风机风电、瓦斯电闭锁装置。不准明火操作，明火打点、明火放炮。不准用铜、铝、铁等代替保险丝。停风、停电的采掘工作面，未经检查瓦斯，不准送电。有故障的线路不准强行送电。电气设备的保护装置失灵后，不准送电。失爆设备、失爆电器，不准使用。(10)不准在井下拆卸矿灯。二、电气设备失爆的补充规定1.连接电缆使用合格密封胶圈，胶圈无破损、无裂纹，与电缆的接合面无间隙，同一密封胶圈不进出两条以上电缆，密封圈无填充物，与电缆外护套之间无缠绕物包扎。2、无电缆进出的闲置接
15、线嘴必须加同等规格的胶圈和钢板（钢板厚度不小于2mm并无锈蚀）上紧上齐，有螺纹口的接线嘴达到紧固，一个接线嘴不得使用两个以上密封胶圈。3、隔爆设备的外壳无焊缝开焊、无裂纹，否则按失爆处理。4、隔爆设备外壳无变形、损坏，能用正常操作方法正常开启。5、隔爆电气设备外壳盖板、接线嘴、接线盒的连接螺钉打断，螺纹损坏、不齐全，外露余量不足。6、隔爆接合面严重锈蚀，有较大机械伤痕凹坑,面积在50cm2范围内，凹凸深度超过5mm,连接螺钉没有压紧、防爆间隙超规定。7、防爆电气设备隔离开关打开后负荷测仍然带电。8、可拆卸控制器的手柄不在停止位置时仍可拆卸。9、电气设备的紧固螺栓和螺母须附有防松装置，弹簧垫的规格须与螺栓（钉）直径相适应。10、防爆电气设备的连锁装置，起不到连锁作用或无断电源后开盖警告且未采取其他有效措施。IL接线盒座腔与绝缘端子套有破损或裂纹，连接缺少防松弹簧垫或放松背母。12、绝缘套管端子有破损、裂纹，导电杆与绝缘套管固定为一体的
