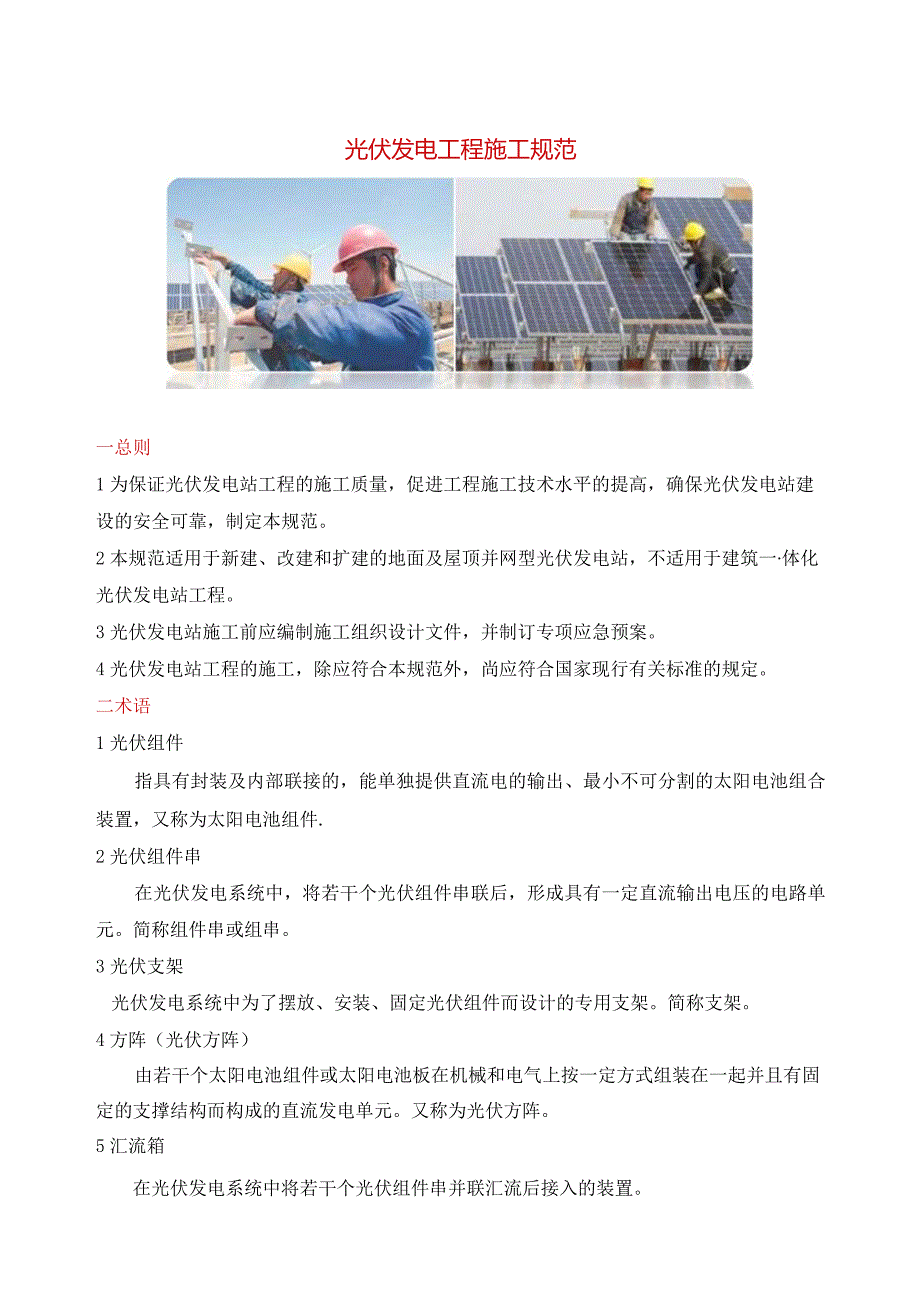

1、光伏发电工程施工规范一总则1为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的安全可靠，制定本规范。2本规范适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电站工程。3光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。4光伏发电站工程的施工，除应符合本规范外，尚应符合国家现行有关标准的规定。二术语1光伏组件指具有封装及内部联接的，能单独提供直流电的输出、最小不可分割的太阳电池组合装置，又称为太阳电池组件.2光伏组件串在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流输出电压的电路单元。简称组件串或组串。3光伏支架光伏发

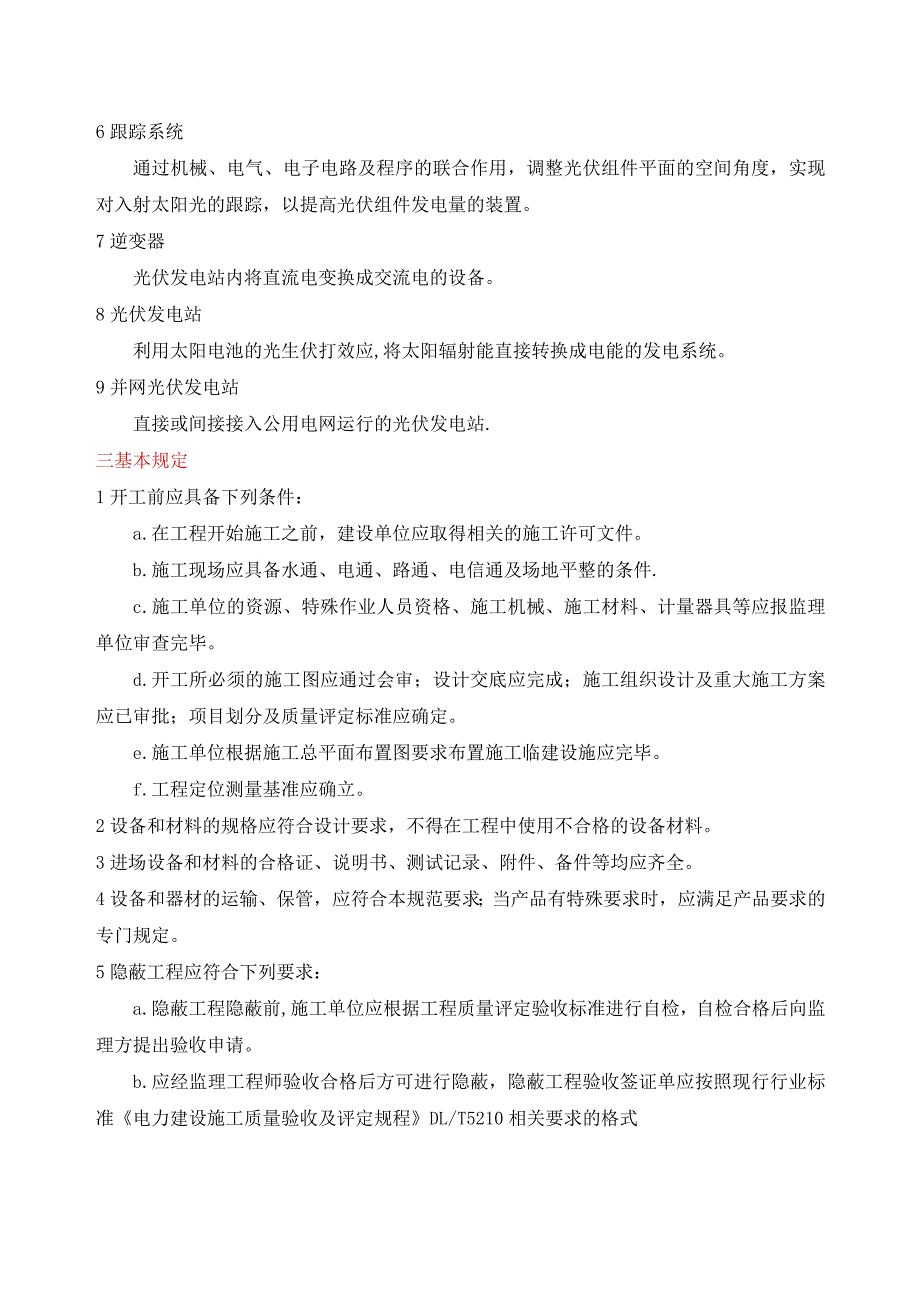

2、电系统中为了摆放、安装、固定光伏组件而设计的专用支架。简称支架。4方阵（光伏方阵）由若干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。又称为光伏方阵。5汇流箱在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。6跟踪系统通过机械、电气、电子电路及程序的联合作用，调整光伏组件平面的空间角度，实现对入射太阳光的跟踪，以提高光伏组件发电量的装置。7逆变器光伏发电站内将直流电变换成交流电的设备。8光伏发电站利用太阳电池的光生伏打效应,将太阳辐射能直接转换成电能的发电系统。9并网光伏发电站直接或间接接入公用电网运行的光伏发电站.三基本规定1开工
3、前应具备下列条件：a.在工程开始施工之前，建设单位应取得相关的施工许可文件。b.施工现场应具备水通、电通、路通、电信通及场地平整的条件.c.施工单位的资源、特殊作业人员资格、施工机械、施工材料、计量器具等应报监理单位审查完毕。d.开工所必须的施工图应通过会审；设计交底应完成；施工组织设计及重大施工方案应已审批；项目划分及质量评定标准应确定。e.施工单位根据施工总平面布置图要求布置施工临建设施应完毕。f.工程定位测量基准应确立。2设备和材料的规格应符合设计要求，不得在工程中使用不合格的设备材料。3进场设备和材料的合格证、说明书、测试记录、附件、备件等均应齐全。4设备和器材的运输、保管，应符合本规

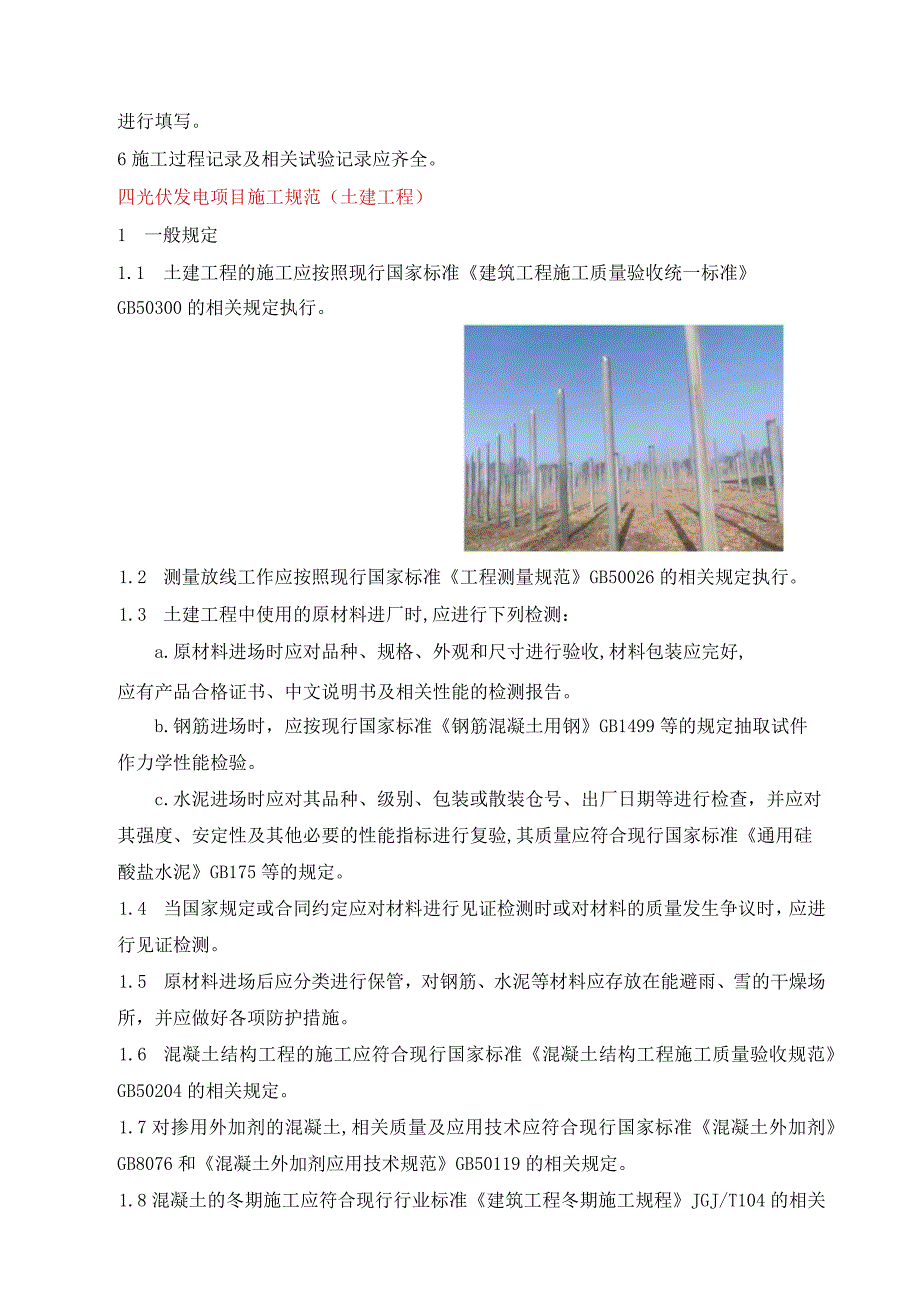

4、范要求；当产品有特殊要求时，应满足产品要求的专门规定。5隐蔽工程应符合下列要求：a.隐蔽工程隐蔽前,施工单位应根据工程质量评定验收标准进行自检，自检合格后向监理方提出验收申请。b.应经监理工程师验收合格后方可进行隐蔽，隐蔽工程验收签证单应按照现行行业标准电力建设施工质量验收及评定规程DL/T5210相关要求的格式进行填写。6施工过程记录及相关试验记录应齐全。四光伏发电项目施工规范（土建工程）1 一般规定1.1 土建工程的施工应按照现行国家标准建筑工程施工质量验收统一标准GB50300的相关规定执行。1.2 测量放线工作应按照现行国家标准工程测量规范GB50026的相关规定执行。1.3 土建工程
5、中使用的原材料进厂时,应进行下列检测：a.原材料进场时应对品种、规格、外观和尺寸进行验收,材料包装应完好,应有产品合格证书、中文说明书及相关性能的检测报告。b.钢筋进场时，应按现行国家标准钢筋混凝土用钢GB1499等的规定抽取试件作力学性能检验。c.水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验,其质量应符合现行国家标准通用硅酸盐水泥GB175等的规定。1.4 当国家规定或合同约定应对材料进行见证检测时或对材料的质量发生争议时，应进行见证检测。1.5 原材料进场后应分类进行保管，对钢筋、水泥等材料应存放在能避雨、雪的干燥场所，并
6、应做好各项防护措施。1.6 混凝土结构工程的施工应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定。1.7对掺用外加剂的混凝土,相关质量及应用技术应符合现行国家标准混凝土外加剂GB8076和混凝土外加剂应用技术规范GB50119的相关规定。1.8混凝土的冬期施工应符合现行行业标准建筑工程冬期施工规程JGJ/T104的相关规定。1.9 需要进行沉降观测的建（构）筑物，应及时设立沉降观测标志，做好沉降观测记录。1.10 隐蔽工程可包括：混凝土浇筑前的钢筋检查、混凝土基础基槽回填前的质量检查等。隐蔽工程的验收应符合本规范的要求。2土方工程2.1 土方工程的施工应执行现行国家标准
7、建筑地基基础工程施工质量验收规范GB50202的相关规定，深基坑基础的土方工程施工还应执行现行行业标准建筑基坑支护技术规程JGJ120的相关规定.2.2 土方工程的施工中如遇有爆破工程应按照现行国家标准土方与爆破工程施工及验收规范GB50201的相关规定执行。石方爆破开挖工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1底基岩土质必须符合设计要求观察检查及检查试验记录2边坡坡度偏差应符合设计要求，不允许偏陡，稳定无松石坡度尺检查一般项目1顶面标高偏差基坑、基槽、管沟-200-0mm水准仪检查场地平整-300+100mm2几何尺寸偏差基坑、基槽、管沟0-200mm从定位中
8、心线至纵、横边拉线和尺量检查场地平整ToO+400mm2.3工程施工之前应建立全场高程控制网及平面控制网。高程控制点与平面控制点应采取必要的保护措施，并应定期进行复测。2.4 土方开挖之前应对原有的地下设施做好标记，并应采取相应的保护措施.2.5 支架基础采用通长开挖方式时，在保证基坑安全的前提下，需要回填的土方宜就近堆放，多余的土方应运至弃土场地堆放。2.6 对有回填密实度要求的，应试验检测合格。3支架基础3.1 混凝土独立基础、条形基础的施工应按照现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定执行，并应符合下列要求:类别序号检查项目质量标准单位检验方法及器具主控项目1混
9、凝土强度及试件取样留置混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取检查施工记录及试件强度试验报告2抗渗混凝土抗渗混凝土试件应在浇筑地点随机取样；抗渗性能应符合设计要求检查试件抗渗试验报告主控项目3混凝土原材料每盘称量的偏水泥、掺合料2%检查搅拌记录，复秤粗、细骨料3水、外加剂24混凝土运输、浇筑及间歇全部时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工缝的要求进行处理观察，检查施工记录5大体积混凝土温控措施必须符合设计要求和现行有关标准的
10、规定检查施工措施和记录6清水混凝土施工必须符合JGJ169的规定检查施工措施和记录一般项目1施工缝留置及处理应按设计要求和施工技术方案确定、执行观察，检查施工记录2后浇带留置位置应按设计要求和施工技术方案确定，混凝土浇筑应按施工技术方案进行观察，检查施工记录3养护应符合施工技术方案和现行有关标准的规定观察，检查施工记录a.在混凝土浇筑前应先进行基槽验收，轴线、基坑尺寸、基底标高应符合设计要求.基坑内浮土、杂物应清理干净。b.基础拆模后，应对外观质量和尺寸偏差进行检查，并及时对缺陷进行处理。c.外露的金属预埋件应进行防腐处理。d.在同一支架基础混凝土浇筑时,宜一次浇筑完成，混凝土浇筑间歇时间不应
11、超过混凝土初凝时间，超过混凝土初凝时间应做施工缝处理。e.混凝土浇筑完毕后,应及时采取有效的养护措施。f.支架基础在安装支架前，混凝土养护应达到70%强度。g.支架基础的混凝土施工应根据与施工方式相一致的且便于控制施工质量的原则，按工作班次及施工段划分为若干检验批.h.预制混凝土基础不应有影响结构性能、使用功能的尺寸偏差，对超过尺寸允许平常且影响结构性能、使用功能的部位,应按技术处理方案进行处理，并重新检查验收。3.2 桩式基础的施工应执行国家现行标准建筑地基基础工程施工质量验收规范GB50202及建筑桩基技术规范JGJ94的相关规定，并应符合下列要求：a.压（打、旋）式桩在进场后和施工前应进
12、行外观及桩体质量检查。b.成桩设备的就位应稳固，设备在成桩过程中不应出现倾斜和偏移。c.压桩过程中应检查压力、桩垂直度及压入深度。d.压（打、旋）入桩施工过程中,桩身应保持竖直,不应偏心加载。e.灌注桩成孔钻具上应设置控制深度的标尺，并应在施工中进行观测记录。f.灌注桩施工中应对成孔、清渣、放置钢筋笼、灌注混凝土（水泥浆）等进行全过程检查。g.灌注桩成孔质量检查合格后，应尽快灌注混凝土（水泥浆）。h.采用桩式支架基础的强度和承载力检测，宜按照控制施工质量的原则，分区域进行抽检.3.3 屋面支架基础的施工应符合下列要求：a.支架基础的施工不应损害原建筑物主体结构及防水层。b.新建屋面的支架基础宜
13、与主体结构一起施工。c.采用钢结构作为支架的基础时，屋面防水工程施工应在钢结构支架施工前结束，钢结构支架施工过程中不应破坏屋面防水层。d.对原建筑物防水结构有影响时，应根据原防水结构重新进行防水处理。e.接地的扁钢、角钢均应进行防腐处理。3.4 支架基础和预埋螺栓（预埋件）的偏差应符合下列规定：a.混凝土独立基础、条形基础的尺寸允许偏差应符合表的规定。混凝土独立基础、条形基础的尺寸允许偏差项目名称允许偏差（mm）轴线10原标高0,-10垂直度每米5全高10截面尺寸+20b.桩式基础尺寸允许偏差应符合表的规定。桩式基础尺寸允许偏差项目名称允许偏差（mm）桩位D/10且小于等于30桩顶标高0,-1
14、0垂直度每米5全高10桩径（截面尺寸）灌注桩10混凝土预制桩5钢桩5%D注：若上部支架安装具有高度可调节功能，桩顶标高偏差则可根据可调范围放宽；D为直径。C.支架基础预埋螺栓（预埋件）允许偏差应符合表的规定O支架基础预埋螺栓（预埋件）允许偏差项目名称允许偏差mn）项目名称允许偏差（mm）标11=11偏差预埋螺栓20,O轴线偏差预埋螺栓2预埋件0,一5预埋件+54场地及地下设施4.1 光伏发电站道路的施工宜采用水临结合的方式进行。4.2 道路的防水坡度及施工质量应满足设计要求。4.3 电缆沟的施工除应符合设计要求外，尚应符合下列要求：a.电缆沟的预留孔洞应做好防水措施。b.电缆沟道变形缝的施工应严格控制施工质量.c.室外电缆沟盖板应做好防水措施。4.4 站区给排水管道的施工应符合下列要求：a.地埋的给排水管道应与道路或地上建筑物的施工统筹考虑，先地下再地上.管道回填后应尽量避免二次开挖，管道埋设完毕在地面做好标识。b.给、排水管道的施工应符合现行国家标准给排水管道工程施工及验收规范GB50268的相关规定。4.5 雨水井口应按设计要求施工，如设计文件未明确时，现场施工应与场地标高协调一致；集水井一般宜低于场地20mm50mm,雨水口周围的局部场地坡度宜控制在现
