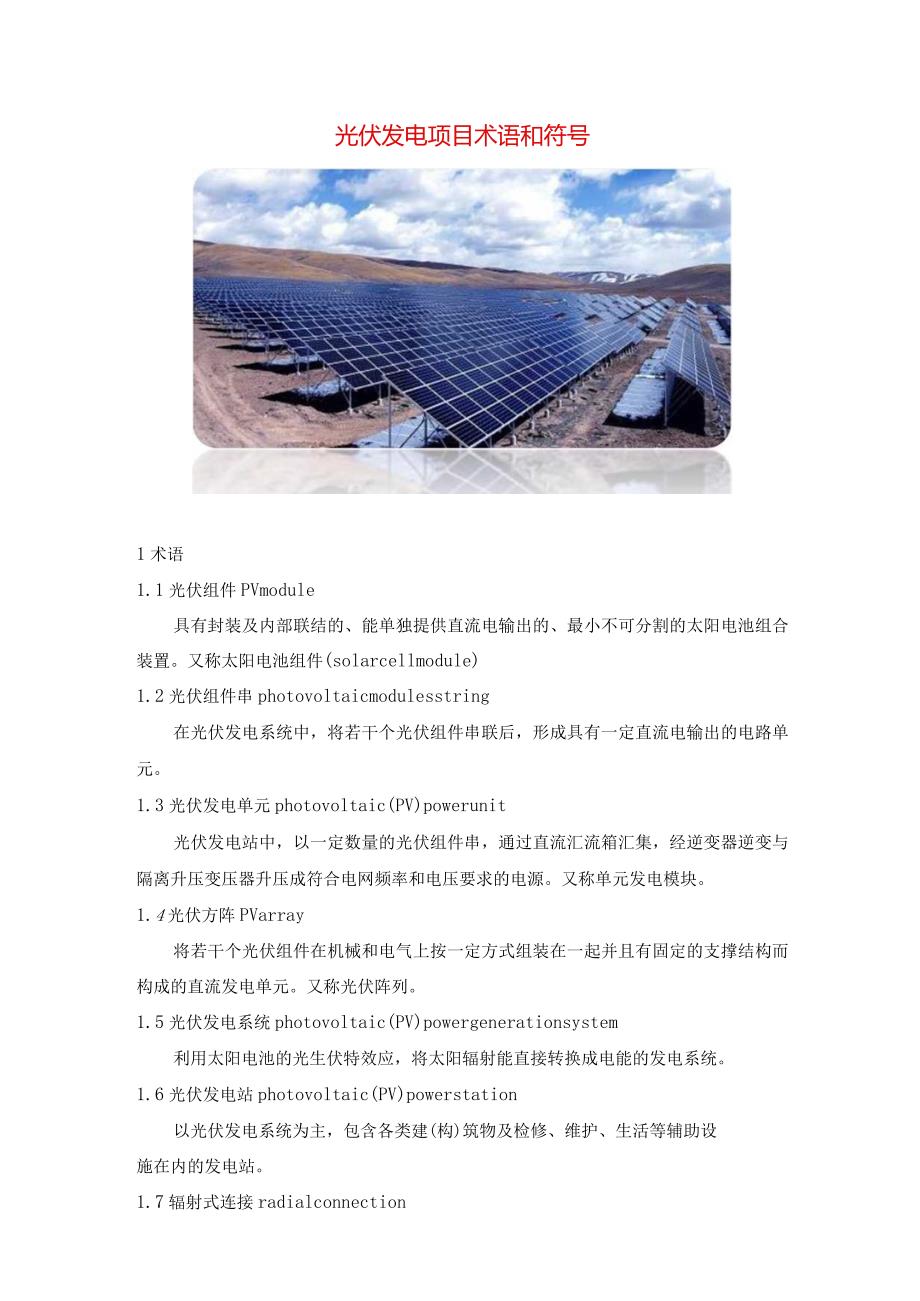

1、光伏发电项目术语和符号1术语1.1光伏组件PVmodule具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。又称太阳电池组件(solarcellmodule)1.2光伏组件串photovoltaicmodulesstring在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。1.3光伏发电单元photovoltaic(PV)powerunit光伏发电站中，以一定数量的光伏组件串，通过直流汇流箱汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。又称单元发电模块。1.4光伏方阵PVarray将若干个光伏组件在机械和电气上按一定

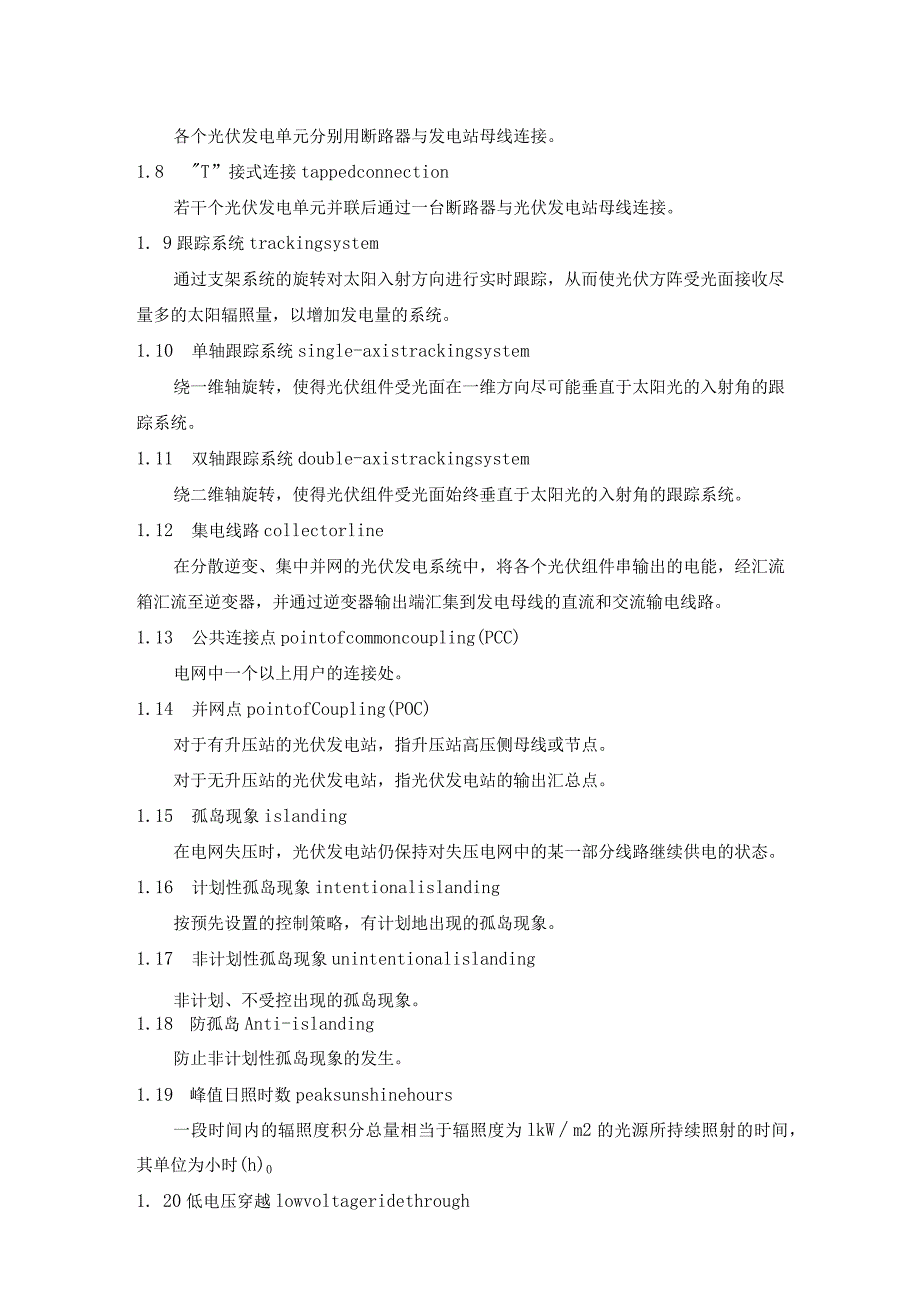

2、方式组装在一起并且有固定的支撑结构而构成的直流发电单元。又称光伏阵列。1.5光伏发电系统photovoltaic(PV)powergenerationsystem利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。1.6光伏发电站photovoltaic(PV)powerstation以光伏发电系统为主，包含各类建(构)筑物及检修、维护、生活等辅助设施在内的发电站。1.7辐射式连接radialconnection各个光伏发电单元分别用断路器与发电站母线连接。1.8T”接式连接tappedconnection若干个光伏发电单元并联后通过一台断路器与光伏发电站母线连接。1. 9跟踪系
3、统trackingsystem通过支架系统的旋转对太阳入射方向进行实时跟踪，从而使光伏方阵受光面接收尽量多的太阳辐照量，以增加发电量的系统。1.10 单轴跟踪系统single-axistrackingsystem绕一维轴旋转，使得光伏组件受光面在一维方向尽可能垂直于太阳光的入射角的跟踪系统。1.11 双轴跟踪系统double-axistrackingsystem绕二维轴旋转，使得光伏组件受光面始终垂直于太阳光的入射角的跟踪系统。1.12 集电线路collectorline在分散逆变、集中并网的光伏发电系统中，将各个光伏组件串输出的电能，经汇流箱汇流至逆变器，并通过逆变器输出端汇集到发电母线的直
4、流和交流输电线路。1.13 公共连接点pointofcommoncoupling(PCC)电网中一个以上用户的连接处。1.14 并网点pointofCoupling(POC)对于有升压站的光伏发电站，指升压站高压侧母线或节点。对于无升压站的光伏发电站，指光伏发电站的输出汇总点。1.15 孤岛现象islanding在电网失压时，光伏发电站仍保持对失压电网中的某一部分线路继续供电的状态。1.16 计划性孤岛现象intentionalislanding按预先设置的控制策略，有计划地出现的孤岛现象。1.17 非计划性孤岛现象unintentionalislanding非计划、不受控出现的孤岛现象。1.

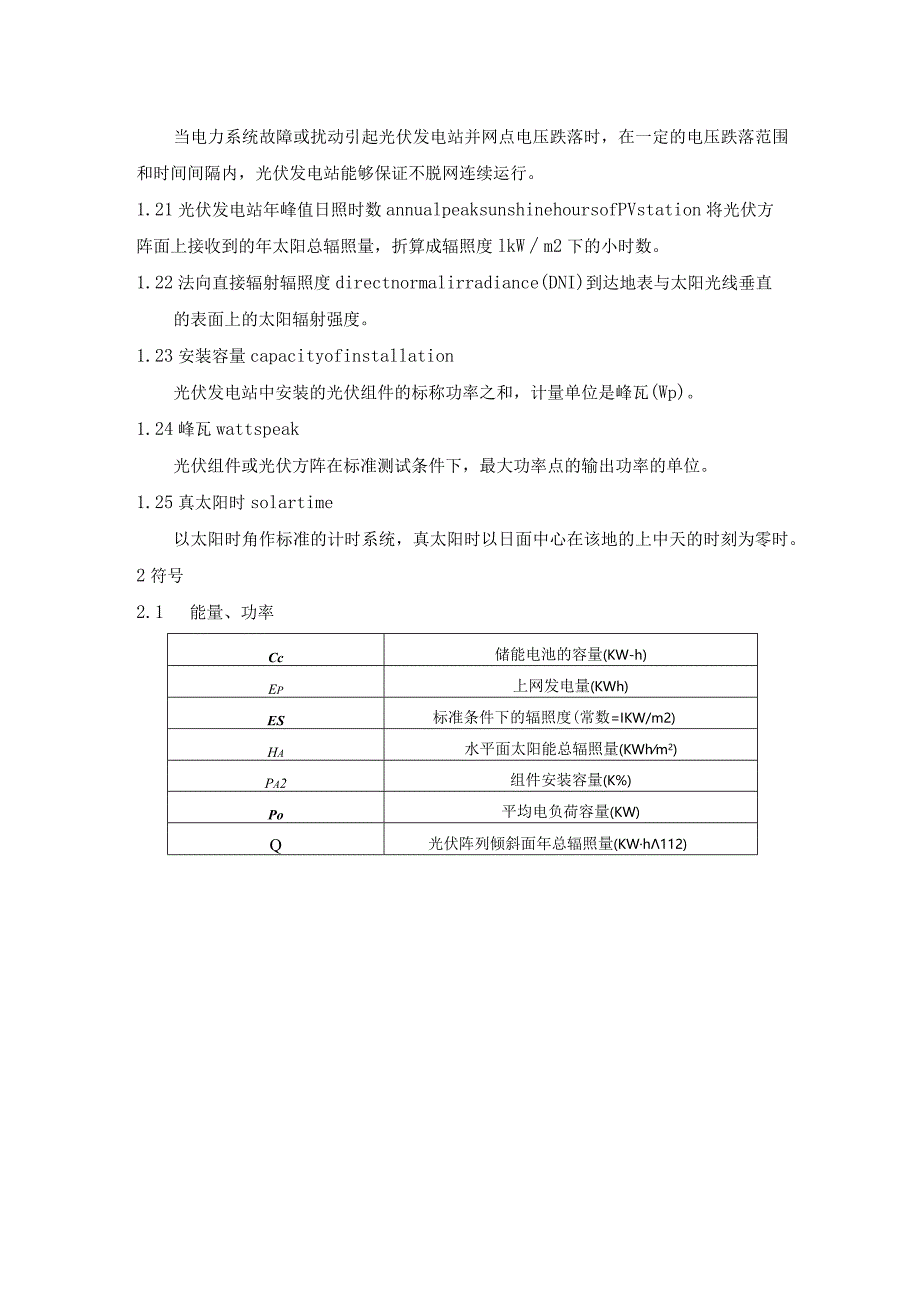

5、18 防孤岛Anti-islanding防止非计划性孤岛现象的发生。1.19 峰值日照时数peaksunshinehours一段时间内的辐照度积分总量相当于辐照度为lkWm2的光源所持续照射的时间，其单位为小时(h)01. 20低电压穿越lowvoltageridethrough当电力系统故障或扰动引起光伏发电站并网点电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行。1.21光伏发电站年峰值日照时数annualpeaksunshinehoursofPVstation将光伏方阵面上接收到的年太阳总辐照量，折算成辐照度lkWm2下的小时数。1.22法向直接辐射辐照度d
6、irectnormalirradiance(DNI)到达地表与太阳光线垂直的表面上的太阳辐射强度。1.23安装容量capacityofinstallation光伏发电站中安装的光伏组件的标称功率之和，计量单位是峰瓦(Wp)。1.24峰瓦wattspeak光伏组件或光伏方阵在标准测试条件下，最大功率点的输出功率的单位。1.25真太阳时solartime以太阳时角作标准的计时系统，真太阳时以日面中心在该地的上中天的时刻为零时。2符号2.1 能量、功率Cc储能电池的容量(KW-h)Ep上网发电量(KWh)ES标准条件下的辐照度(常数=IKW/m2)Ha水平面太阳能总辐照量(KWhm2)Pa2组件安装
7、容量(K%)Po平均电负荷容量(KW)Q光伏阵列倾斜面年总辐照量(KWh112)2.2 电压UN光伏发电站并网点的电网标称电压（KV）dcmax逆变器允许的最大直流输入电压（V）mpptmax逆变器MPPT电压最大值（V）Knpptmin逆变器MPPT电压最小值（V）Voc光伏组件的开路电压（V）Vpm光伏电池组件的工作电压（V）2.3 温度、时间D最长无日照期间用电时数（h）%光伏阵列倾斜面年峰值日照时数（h）t光伏组件工作条件下的极限低温（C）f光伏组件工作条件下的极限高温（C）2.4 无量纲系数F储能电池放电效率的修正系数（通常取L05）K综合效率系数Ka包括逆变器等交流回路的损耗率（通常为0.70.8）KV光伏组件的开路电压温度系数光伏组件的工作电压温度系数N光伏组件的串联数（N取整）U储能电池的放电深度（取0.50.8）2.5 结构系数C结构构件达到正常使用要求所规定的变形限制R结构构件承载力的设计值S荷载效应（和地震作用效应）组合的设计值Yo重要性系数Yre承载力抗震调整系数Yg永久荷载项系数Yw风荷载分项系数Yt温度作用分项系数Ys雪荷载的分项系数YEh水平地震作用分项系数SGK永久荷载效应标准值StK温度作用标准值效应SWK风荷载效应标准值SSK雪荷载效应标准值SEhK水平地震作用标准值效应t温度作用组合值系数s雪荷载的组合值系数w风荷载的组合值系数
