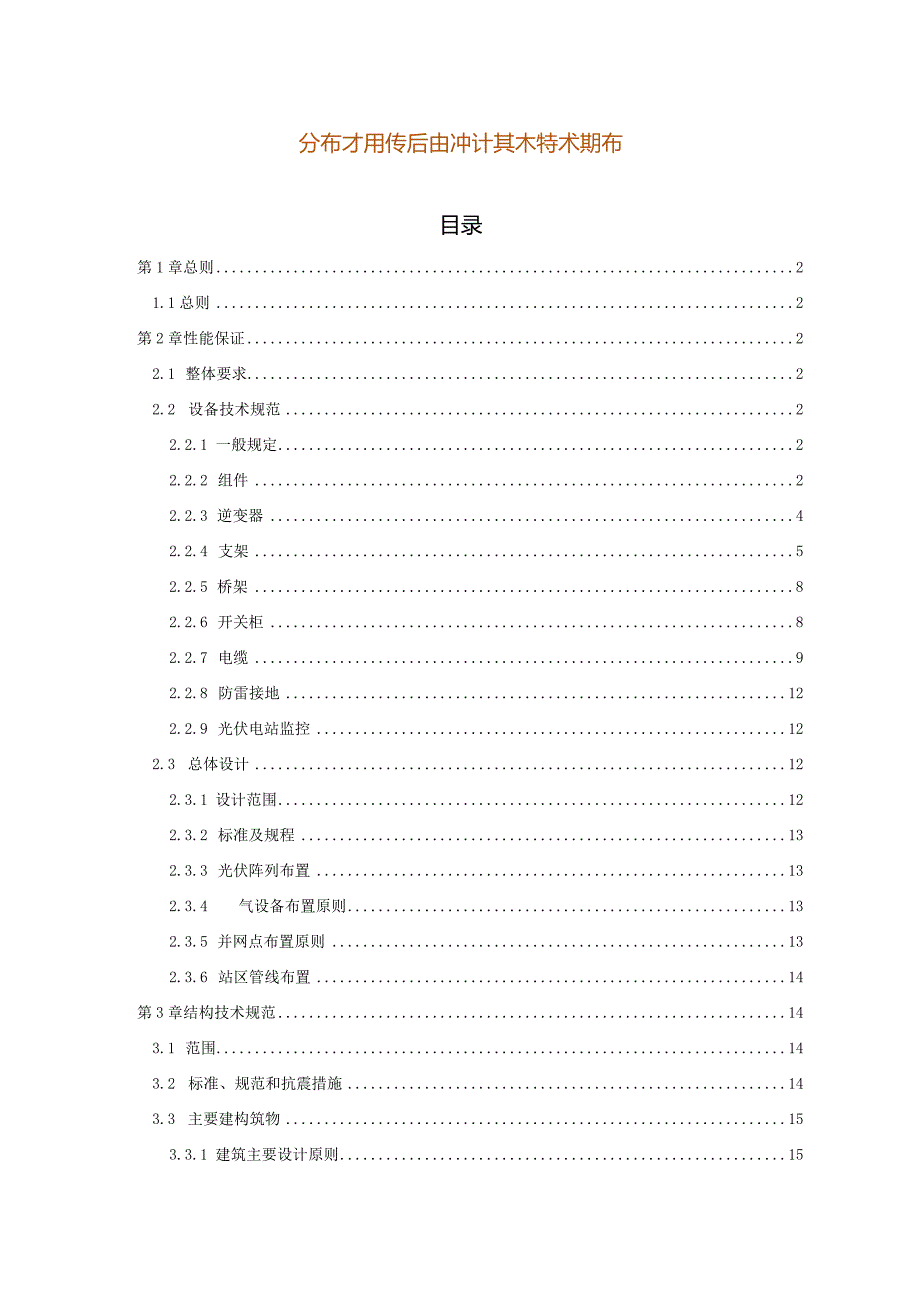

1、分布才用传后由冲计其木特术期布目录第1章总则21.1总则2第2章性能保证22.1 整体要求22.2 设备技术规范22.2.1 一般规定22.2.2 组件22.2.3 逆变器42.2.4 支架52.2.5 桥架82.2.6 开关柜82.2.7 电缆92.2.8 防雷接地122.2.9 光伏电站监控122.3 总体设计122.3.1 设计范围122.3.2 标准及规程132.3.3 光伏阵列布置132.3.4 气设备布置原则132.3.5 并网点布置原则132.3.6 站区管线布置14第3章结构技术规范143.1 范围143.2 标准、规范和抗震措施143.3 主要建构筑物153.3.1 建筑主要

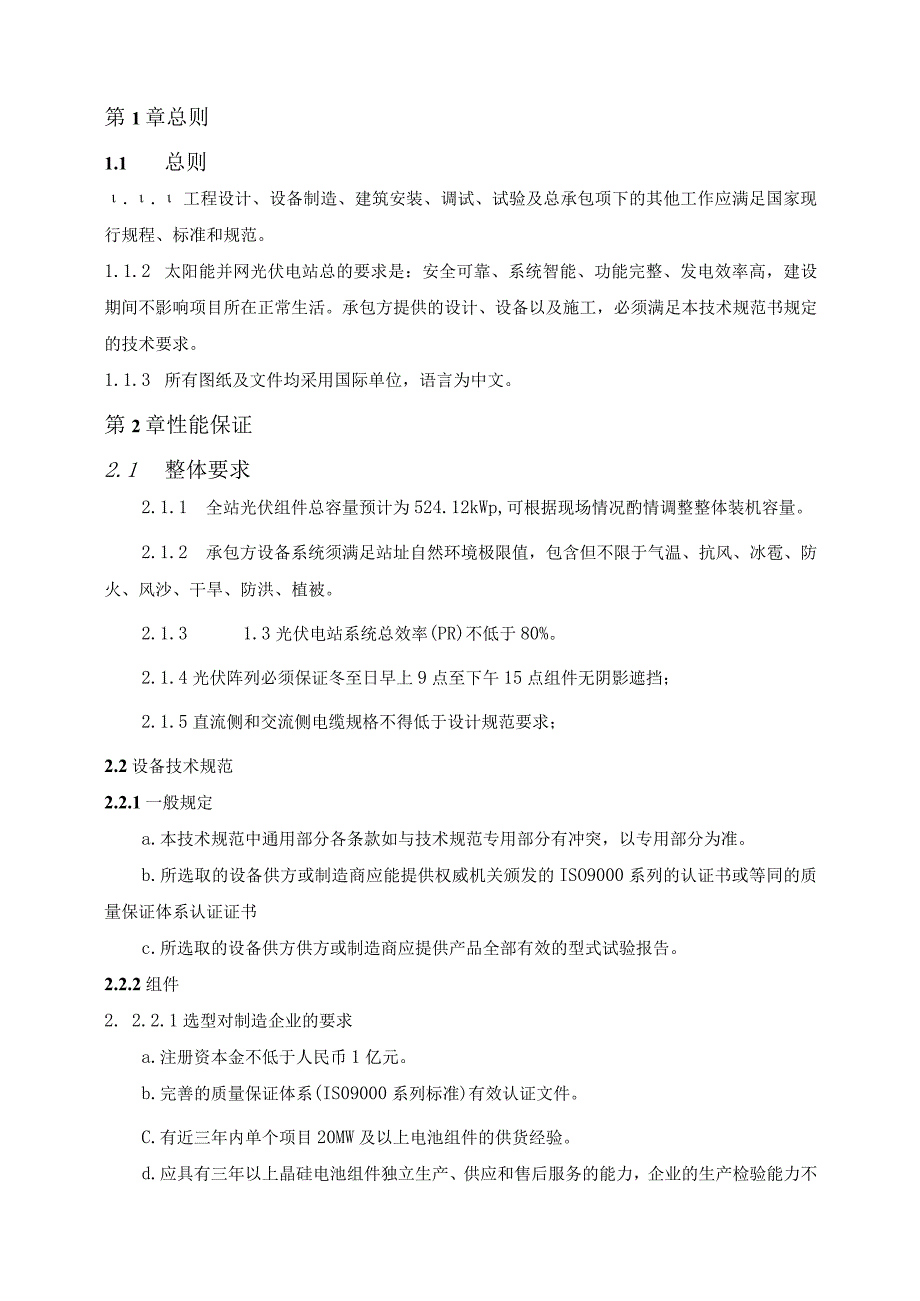

2、设计原则15第1章总则1.1 总则.工程设计、设备制造、建筑安装、调试、试验及总承包项下的其他工作应满足国家现行规程、标准和规范。1.1.2 太阳能并网光伏电站总的要求是：安全可靠、系统智能、功能完整、发电效率高，建设期间不影响项目所在正常生活。承包方提供的设计、设备以及施工，必须满足本技术规范书规定的技术要求。1.1.3 所有图纸及文件均采用国际单位，语言为中文。第2章性能保证2.1 整体要求2.1.1 全站光伏组件总容量预计为524.12kWp,可根据现场情况酌情调整整体装机容量。2.1.2 承包方设备系统须满足站址自然环境极限值，包含但不限于气温、抗风、冰雹、防火、风沙、干旱、防洪、植被
3、。2.1.3 1.3光伏电站系统总效率(PR)不低于80%。2.1.4光伏阵列必须保证冬至日早上9点至下午15点组件无阴影遮挡；2.1.5直流侧和交流侧电缆规格不得低于设计规范要求；2.2设备技术规范2.2.1一般规定a.本技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。b.所选取的设备供方或制造商应能提供权威机关颁发的ISO9000系列的认证书或等同的质量保证体系认证证书c.所选取的设备供方供方或制造商应提供产品全部有效的型式试验报告。2.2.2组件2. 2.2.1选型对制造企业的要求a.注册资本金不低于人民币1亿元。b.完善的质量保证体系(IS09000系列标准)有效认
4、证文件。C.有近三年内单个项目20MW及以上电池组件的供货经验。d.应具有三年以上晶硅电池组件独立生产、供应和售后服务的能力，企业的生产检验能力不低于IGWp,oe.光伏组件应提供该规格产品已经通过TUV/UL/VDE认证证书复印件。承包方选用的光伏组件应当提供具有ISO导则25资质的专业测试机构出具的符合国家标准（或IEC标准）的可靠性测试报告，并给出标准号。f.生产厂应具有通过权威机构认可的自有实验室，应具有产品生产所需的厂房、足够的工艺设备和生产能力，以及足够的检验、试验和化验设备。2.2.2.2质保a.所选组件应能需提供有效的IS09001:2008质量管理体系认证文件、环保认证体系及

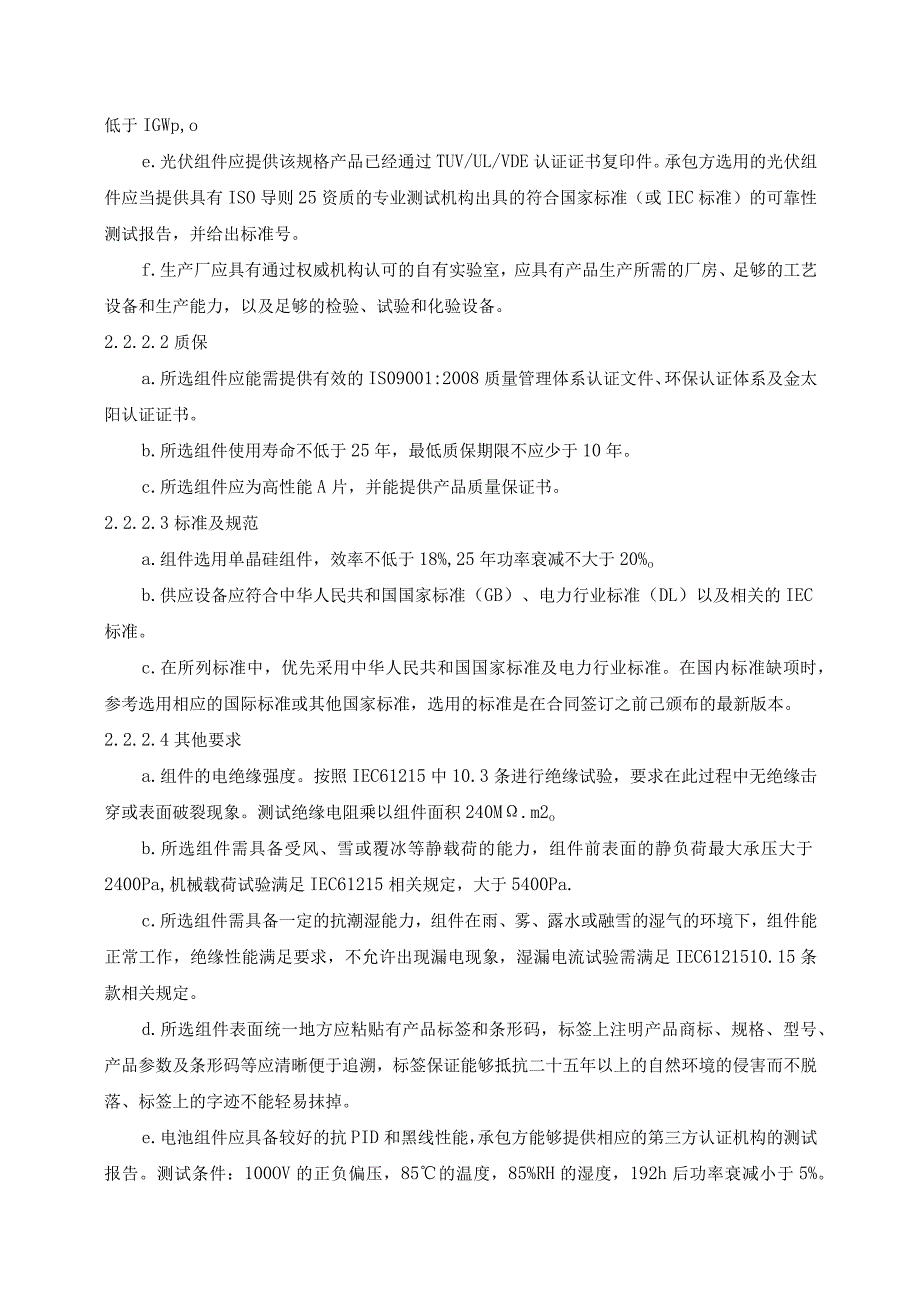

5、金太阳认证证书。b.所选组件使用寿命不低于25年，最低质保期限不应少于10年。c.所选组件应为高性能A片，并能提供产品质量保证书。2.2.2.3标准及规范a.组件选用单晶硅组件，效率不低于18%,25年功率衰减不大于20%ob.供应设备应符合中华人民共和国国家标准（GB）、电力行业标准（DL）以及相关的IEC标准。c.在所列标准中，优先采用中华人民共和国国家标准及电力行业标准。在国内标准缺项时，参考选用相应的国际标准或其他国家标准，选用的标准是在合同签订之前己颁布的最新版本。2.2.2.4其他要求a.组件的电绝缘强度。按照IEC61215中10.3条进行绝缘试验，要求在此过程中无绝缘击穿或表面
6、破裂现象。测试绝缘电阻乘以组件面积240M.m2ob.所选组件需具备受风、雪或覆冰等静载荷的能力，组件前表面的静负荷最大承压大于2400Pa,机械载荷试验满足IEC61215相关规定，大于5400Pa.c.所选组件需具备一定的抗潮湿能力，组件在雨、雾、露水或融雪的湿气的环境下，组件能正常工作，绝缘性能满足要求，不允许出现漏电现象，湿漏电流试验需满足IEC6121510.15条款相关规定。d.所选组件表面统一地方应粘贴有产品标签和条形码，标签上注明产品商标、规格、型号、产品参数及条形码等应清晰便于追溯，标签保证能够抵抗二十五年以上的自然环境的侵害而不脱落、标签上的字迹不能轻易抹掉。e.电池组件应
7、具备较好的抗PID和黑线性能，承包方能够提供相应的第三方认证机构的测试报告。测试条件：100OV的正负偏压，85的温度，85%RH的湿度，192h后功率衰减小于5%。f.本技术规范中未明确规定的光伏组件的性能和安全指标及其他相关测试试验，设计方案所选电池组件应同样需满足最新版本的IEC61215和IEC61730的相关规定。2.2.3逆变器2.2.3.1设备使用环境条件极端最高气温光伏逆变器应在下述条件下连续工作满足其所有性能指标:环境温度-40oC-+70oC;相对湿度95%;海拔高度1000m；污秽等级d级地震烈度7度组串逆变器应满足-40C50环境下的存储运输要求防护等级IP65最高转换
8、效率298%2.23.2标准规范a.供货设备应符合中华人民共和国国家标准（GB）、中华人民共和国电力行业标准（DL）.原水电部标准（SD）以及相关的IEC标准。b.在上述标准中，优先采用中华人民共和国国家标准及电力行业标准，在国内标准缺项时，参考选用相应的国际标准或其他国家标准，选用的标准应是在合同签订之前已颁布的最新版本。c.所有螺纹、螺母、螺栓、螺杆、弹片、垫片等均应采用GB标准的公制规定。d.主要引用标准如下：GB4208-2008外壳防护等级（IP代码）GB/T2423电工电子产品基本环境试验规程Q/GDW617-2011光伏电站接入电网技术规定Q/GDW618-2011光伏电站接入电
9、网测试规程GB/T19964-2012光伏发电站接入电力系统技术规定IEC62109-1/2光伏发电专用逆变器的安全NB/T32004-2013光伏发电并网逆变器技术规范CNCCTS0004-2011并网光伏发电专用逆变器技术条件IEC62116-2008光伏并网系统用逆变器防孤岛测试方法GB/T14549-1993电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T12326-2008电能质量电压波动和闪变GB/T24337-2009电能质量公用电网间谐波GB/T12325-2008电能质量供电电压允许偏差GB/T15945-2008电能质量电力系统频率偏差GB17
10、799电磁兼容通用标准IEC61000-6电磁兼容通用标准IEC60269低压熔断器GB7251低压成套开关设备国家标准IEC60439低压开关设备和控制设备成套装置JJG842直流电能表DL/T614多功能电能表GB4943信息技术设备安全DL/T448电能计量装置技术管理规定GB/T17215.322-2008交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S级和0.5S级）GB/T20513光伏系统性能监测测量、数据交换和分析导则GB11032交流无间隙金属氧化物避雷器SJ/T11127光伏（PV）发电系统过电保护一导则YD5098通信局（站）防雷与地接工程设计规范GB/T19
11、1-2008包装储运图示标志GB/T13384机电产品包装通用技术条件GB/T3873通信设备产品包装通用技术条件2.2.4支架2.2.4.1设计和运行条件固定式安装钢结构支架为室外安装，须具有良好的耐侯性，符合组件厂家组件安装手册要求，能在室外严酷的环境下长期稳定可靠地运行，并应在下述条件下（根据项目所在地填写）连续工作满足其所有性能指标：25年一遇风压0.31kNm225年一遇雪压0.47kNm2抗震设防烈度6设计基本地震加速度值0.05g特征周期0.35s2.2.4.2规范和标准本技术规范书中支架的设计、制造应符合(但不限于)下列规范与标准：承包人所供产品均须遵守最新的国家标准，当与下述
12、标准不一致时按最高标准执行。钢结构设计规范(GB50017-2003)铝合金设计规范(GB50429-2007)冷弯薄壁型钢结构技术规范(GB50018-2002)钢结构工程施工质量验收规范(GB50205-2001)建筑抗震设计规范(GB50011-2010)建筑结构荷载规范(GB50009-2012)金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法(GB/T13912-2002)钢结构焊接规范(GB50661-2011)涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级(GB/T8923.1-2011)涂覆涂料前钢材表面处
