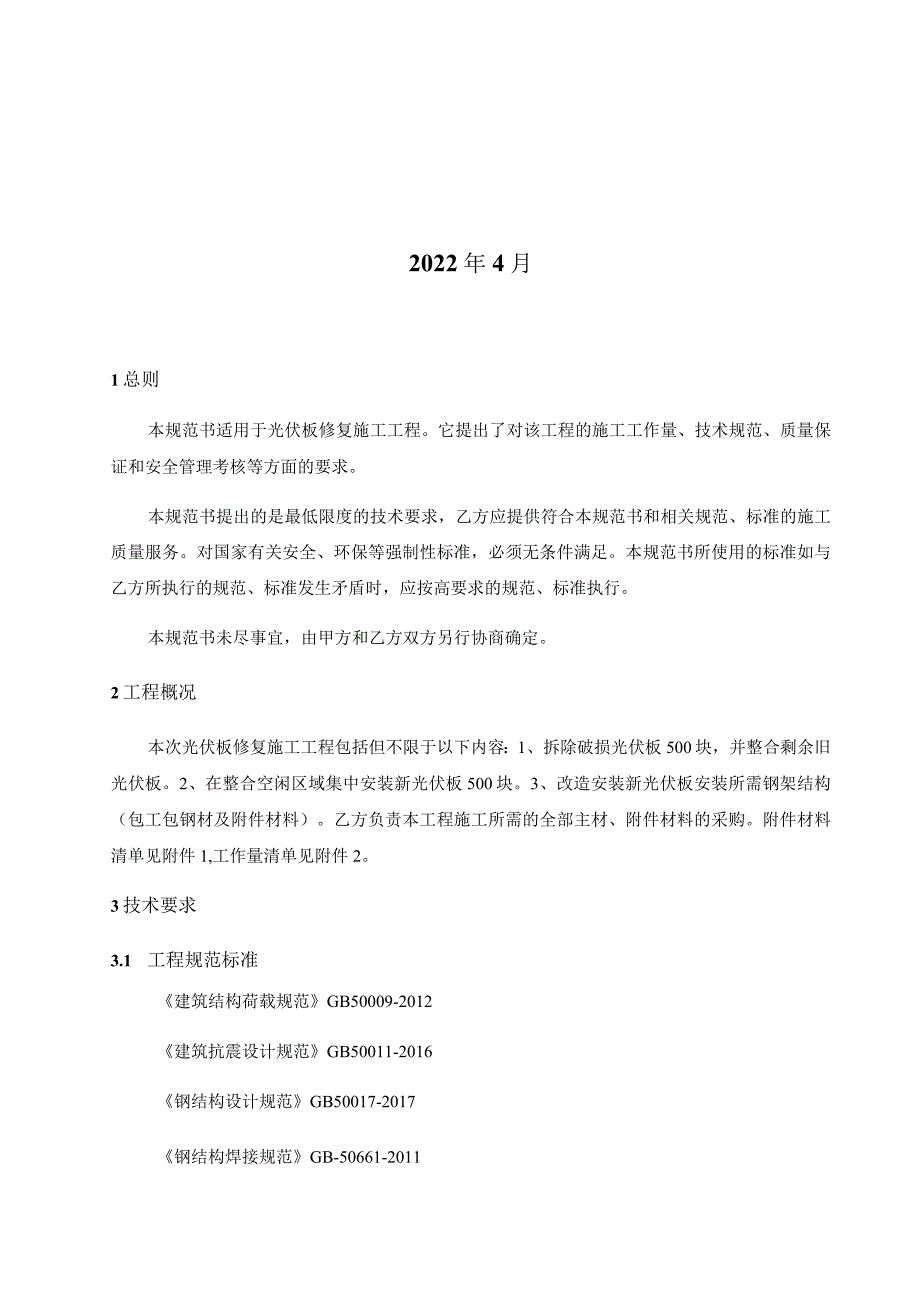

1、华能上安电厂光伏板修复施工工程技术规范书批准:审核:复审:编制:2022年4月1总则本规范书适用于光伏板修复施工工程。它提出了对该工程的施工工作量、技术规范、质量保证和安全管理考核等方面的要求。本规范书提出的是最低限度的技术要求，乙方应提供符合本规范书和相关规范、标准的施工质量服务。对国家有关安全、环保等强制性标准，必须无条件满足。本规范书所使用的标准如与乙方所执行的规范、标准发生矛盾时，应按高要求的规范、标准执行。本规范书未尽事宜，由甲方和乙方双方另行协商确定。2工程概况本次光伏板修复施工工程包括但不限于以下内容：1、拆除破损光伏板500块，并整合剩余旧光伏板。2、在整合空闲区域集中安装新光

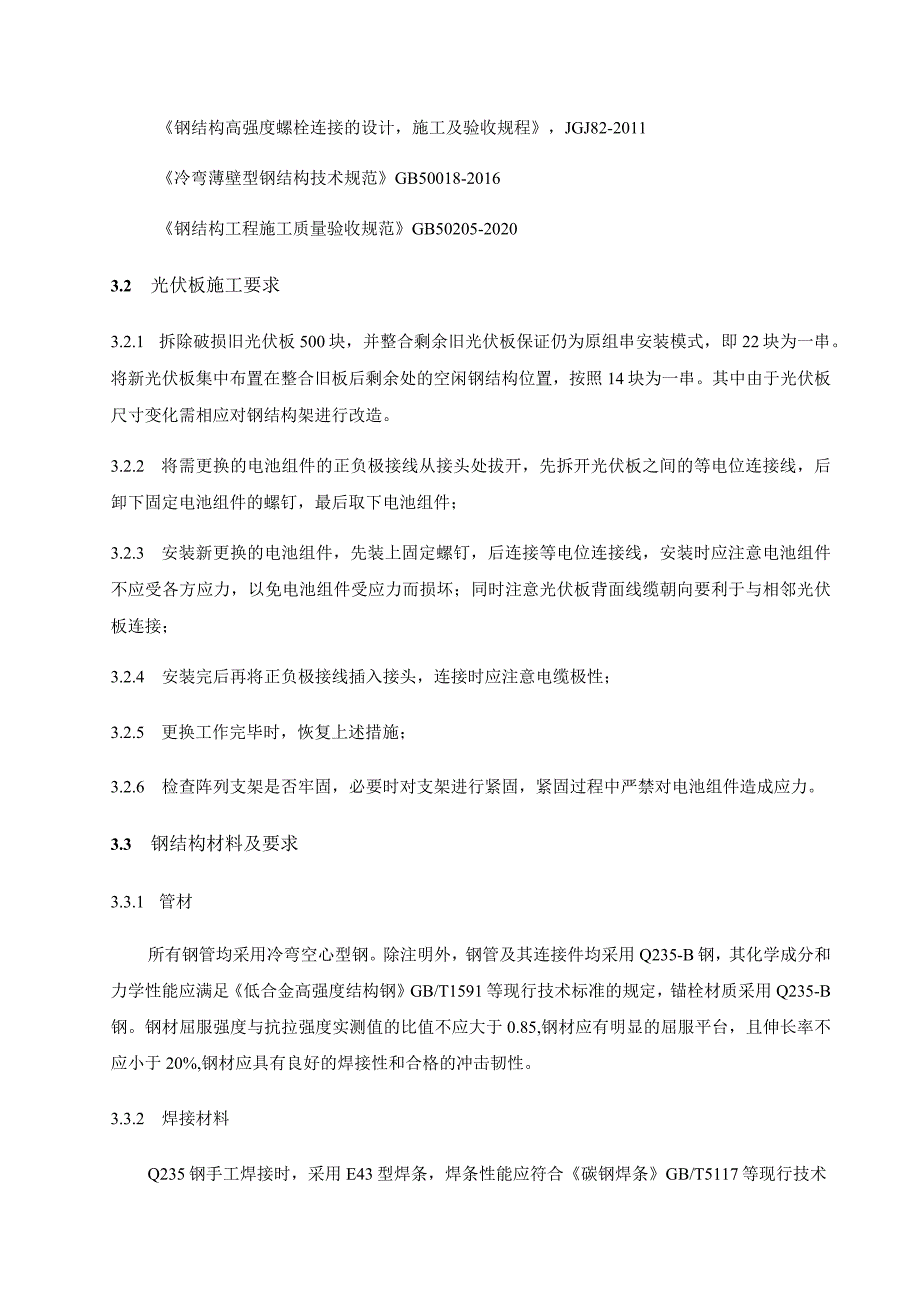

2、伏板500块。3、改造安装新光伏板安装所需钢架结构（包工包钢材及附件材料）。乙方负责本工程施工所需的全部主材、附件材料的采购。附件材料清单见附件1,工作量清单见附件2。3技术要求3.1 工程规范标准建筑结构荷载规范GB50009-2012建筑抗震设计规范GB50011-2016钢结构设计规范GB50017-2017钢结构焊接规范GB-50661-2011钢结构高强度螺栓连接的设计，施工及验收规程，JGJ82-2011冷弯薄壁型钢结构技术规范GB50018-2016钢结构工程施工质量验收规范GB50205-20203.2 光伏板施工要求3.2.1 拆除破损旧光伏板500块，并整合剩余旧光伏板保证
3、仍为原组串安装模式，即22块为一串。将新光伏板集中布置在整合旧板后剩余处的空闲钢结构位置，按照14块为一串。其中由于光伏板尺寸变化需相应对钢结构架进行改造。3.2.2 将需更换的电池组件的正负极接线从接头处拔开，先拆开光伏板之间的等电位连接线，后卸下固定电池组件的螺钉，最后取下电池组件；3.2.3 安装新更换的电池组件，先装上固定螺钉，后连接等电位连接线，安装时应注意电池组件不应受各方应力，以免电池组件受应力而损坏；同时注意光伏板背面线缆朝向要利于与相邻光伏板连接；3.2.4 安装完后再将正负极接线插入接头，连接时应注意电缆极性；3.2.5 更换工作完毕时，恢复上述措施；3.2.6 检查阵列支
4、架是否牢固，必要时对支架进行紧固，紧固过程中严禁对电池组件造成应力。3.3 钢结构材料及要求3.3.1 管材所有钢管均采用冷弯空心型钢。除注明外，钢管及其连接件均采用Q235-B钢，其化学成分和力学性能应满足低合金高强度结构钢GB/T1591等现行技术标准的规定，锚栓材质采用Q235-B钢。钢材屈服强度与抗拉强度实测值的比值不应大于0.85,钢材应有明显的屈服平台，且伸长率不应小于20%,钢材应具有良好的焊接性和合格的冲击韧性。3.3.2 焊接材料Q235钢手工焊接时，采用E43型焊条，焊条性能应符合碳钢焊条GB/T5117等现行技术标准的规定。采用自动或半自动焊时，焊丝与焊剂的性能应符合熔化
5、用钢丝GB/T14957、埋弧焊用碳钢焊丝和焊剂GB/T5293等现行技术标准的规定。3.4 制作与安装要求3.4.1 一般要求钢结构的制作、安装应严格遵守钢结构工程施工质量验收规范GB50205的要求。构件放样和下料时应根据工艺要求预留加工余量和焊接收缩量。加工制作的允许偏差应满足相关技术标准的要求。焊接构造，工艺及质量应严格遵循建筑钢结构焊接技术规程JGJ81-2002的规定。除注明外，各类对接焊缝均采用全熔透焊接，其质量等级不低于二级，其余焊缝质量等级为三级。焊接顺序的选择应考虑焊接变形的因素，尽量采用对称焊接，对收缩量大的部位应先焊，焊接过程中要平衡加热量，使焊接变形和收缩量减小。焊后
6、应对焊充补焊磨平，清除焊渣和飞溅物。3.4.2 运输、安装要求构件在加工完成后、出厂交货前，应进行全面质量检查，并进行预拼装，构件在运输和安装过程中，应防止碰伤，变形或捆绑钢丝绳时勒伤，如有损伤和变形，应及时修补和校正。安装前应检查出厂合格证及相关检测和试验报告资料，并检查构件外形，尺寸。数量,以及工地预埋件的位置是否符合要求。构件吊装前应选择合理的吊装方案并进行吊装验算，保证强度和整体稳定性。构件拼装过程中严禁强拉硬拽。拼装时应采用合理的顺序，以减少次应力。如遇雨雪天气，禁止露天焊接；焊件表面潮湿或有其他杂物时，必须清除干净后方可焊接。构件安装过程中，应设置可靠的临时支撑，以防止结构构件失稳
7、、严重变形或破坏。构件临时藏位后，应对构件位置进行复测调整，符合精度要求后方能进行构件之间的焊接连接。安装完成后，应全面检查构件是否安装齐全，到位，构造是否符合规范和设计要求，并应委托第三方进行焊缝的无损检测。3.5 除锈与涂装要求钢构件表面需按照涂装前钢材表面锈蚀等级和除锈等级GB8923的规定进行除锈。除锈方法：抛光或喷砂，除锈等级；Sa2.5o钢结构防腐设计寿命20年，所有空心构件均采用钢板完全封闭。钢构件表面防腐涂装要求：采用环氧富锌底漆，涂装2遍，厚度2x50m;环氧云铁中间漆，涂装两道，厚度2x30m干漆膜总厚度不小于150m0现场焊接焊缝两侧各50mm范围内在构件安装前暂不涂漆,
8、安装完毕后,再进行补涂。4现场施工条件与管理所有参加现场工作的人员须做好防护措施，佩戴合适的安全辅助用具，防止碾、压、挤伤、烫伤等不安全事件的发生。施工使用的机械设备必须在安全检验期内，并有安检合格证。特殊工作必须由具有特殊作业人员资质的人员进行，并向施工管理班组提供资质复印件。施工过程中必须在规定区域内工作、休息，禁止在电、气动设备及其它运行的设备附近停留；休息时应远离运行设备。施工过程中，在搬运材料等物品时，应走行走通道并观察周围环境，禁止碰撞设备。施工过程中，乙方应严格执行河北省扬尘污染防治办法、河北省施工场地扬尘排放标准(DB13/2934-2019)、华能上安电厂扬尘污染防治管理办法
9、等法律法规、管理规定的要求。在施工现场出入口明显位置设置公示牌，公示施工现场负责人、环保监督员、防尘措施、扬尘监督管理部门、举报投诉电话等信息。严格落实施工场地“六个百分百”要求，在施工现场出口处设置车辆清洗设施并配套设置排水、泥浆沉淀设施，车辆冲洗干净后方可驶出。施工用的非道路移动机械必须满足国三排放标准或使用新能源设备，并在地方环保部门备案，严禁使用冒“黑烟”的非道路移动机械和车辆。重型运输车辆必须达到国六及以上排放标准或新能源车辆。施工现场的渣土或物料必须采取完善的苫盖措施，苫盖网的密度应符合要求，遮盖块状物料的防尘网，网目密度不得少于800目/100平方厘米；遮盖粒状、粉状物料和裸露地
10、面等的防尘网，网目密度不得少于2000目/100平方厘米。施工现场必须连续设置硬质围挡，围挡应坚固、美观，严禁围挡不严或敞开式施工,围挡高度不低于L8米。施工区域围挡上需安装雾化效果好，高密度喷雾抑尘装置。具备条件的必须使用商品混凝土、预拌砂浆，严禁现场搅拌。不具备条件的搅拌砂浆必须搭设封闭式搅拌机棚。施工现场产生的固体废物由乙方全权负责，必须妥善存储，严禁随意堆放和抛弃。固体废物必须依法依规合理处置，废油漆桶等属于危险废物的废旧物品，严禁随意抛弃，必须规范收集、存储并交给有资质的单位合理处置。建筑垃圾必须设置垃圾存放点，集中堆放并严密覆盖，及时清运出厂。露天焊接施工作业时必须设置并可靠使用移
11、动式焊烟回收净化装置。遇有重污染天气预警时，必须严格遵守应急预警措施，暂停土方开挖、土方回填、房屋拆除、材料切割、金属焊接、喷涂或其他有可能产生扬尘的作业。由于施工需要而破坏或侵占的绿化场地，施工结束后承包方负责清运施工建筑垃圾并恢复被破坏或侵占的绿化场地。如因施工不符合环保要求,被厂内检查发现的，依据相关管理制度对承包方进行考核,被政府或环保部门检查发现并立案处罚的，由承包方承担全部责任。5甲乙双方责任甲方对乙方的现场安全工作进行监督、管理和指导。项目开工前甲方负责对乙方负责人和工程技术人员进行必要的安全技术交底。甲方提供施工用电源。乙方严格按照材料清单完成本工程施工所需的全部主材、辅材的采
12、购。乙方施工完成后经过甲方质量验收达到质量标准要求。乙方负责对检修过程的安全负责。现场施工中，必须严格执行电业安全工作规程和分公司（电厂）颁发的安全、文明生产（施工）的有关规定。乙方使用的施工机械、工器具及安全防护设施应符合安全规定，并经验收合格后方能使用。乙方对甲方安全监察部门提出的意见必须及时整改。乙方应充分考虑本工程的实际情况，配备充足的人员，以满足施工进度的需要。乙方现场施工人员应包括管理、技术人员、有资质证书的焊工、电工等。特殊工种人员的有效证件（复印件）必须在施工前提交甲方审核备案。乙方施工结束后一周内，向甲方提供清洁、完整、准确、符合ISoI9001标准要求的施工总结。工程完毕后
13、，文明生产内容要作为验收项目，并经甲方验收合格。所修复的设备必须全部恢复正常后，方可进行竣工验收。办理竣工验收单后甲方负责对乙方进行结算。6工期进度及人员要求从签订施工合同之口起，施工总工期不超过30天。在此期间，乙方应服从甲方进度安排，并以此合理安排现场劳动力与施工机械。7质保及考核7.1 质保期为一年，在质保期内发生光伏区光伏板松动脱落、钢架构锈蚀等质量问题，乙方负责维修并承担相关损失和费用。7.2 安全管理考核执行承包商安全管理规范中的相应条款。执行检修部外包单位管理手册中的相应条款。7.3 施工管理考核外包单位应明确技术规范书中界定的责任和范围，不得无故拒绝甲方安排的工作，否则考核20
14、0元/次。发生环保检查通报事件考核1000元/次。附件L附件材料清单名称规格单位数量热镀锌支架41622.3支400U型连接件1底座3孔个500U型连接件24孔三角个1100中压5035个1200边压5035个300镀锌螺栓带平弹垫1040套3000镀锌螺栓带平弹垫1080套2800直连接20040套300螺母12含1平1弹套1200逆变器SG136TX件13M防水绝缘胶带3M-2228卷100MC4接头1500V套1000直流线缆4平方米4000附件2：工程量清单序号工程项目名称、主要工作内容和工程量项目名称单位工程量1破损光伏板拆除块5002旧光伏板整合块5003新光伏板安装块5004钢架结构改造安装平方米600
