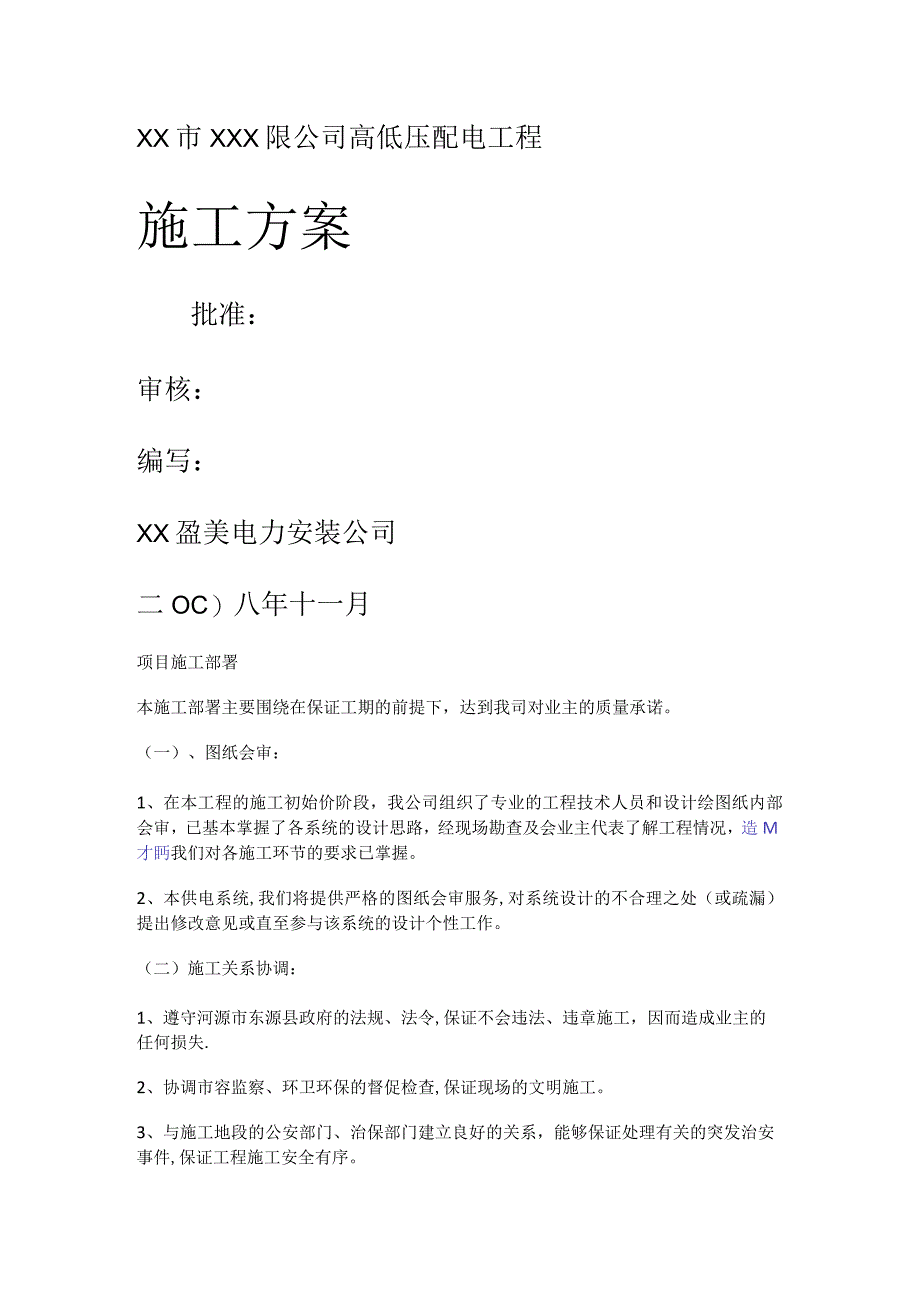

1、XX市XXX限公司高低压配电工程施工方案批准：审核：编写：XX盈美电力安装公司二OC）八年十一月项目施工部署本施工部署主要围绕在保证工期的前提下，达到我司对业主的质量承诺。（一）、图纸会审：1、在本工程的施工初始价阶段，我公司组织了专业的工程技术人员和设计绘图纸内部会审，已基本掌握了各系统的设计思路，经现场勘查及会业主代表了解工程情况，造M才眄我们对各施工环节的要求已掌握。2、本供电系统,我们将提供严格的图纸会审服务,对系统设计的不合理之处（或疏漏）提出修改意见或直至参与该系统的设计个性工作。（二）施工关系协调：1、遵守河源市东源县政府的法规、法令,保证不会违法、违章施工，因而造成业主的任何损

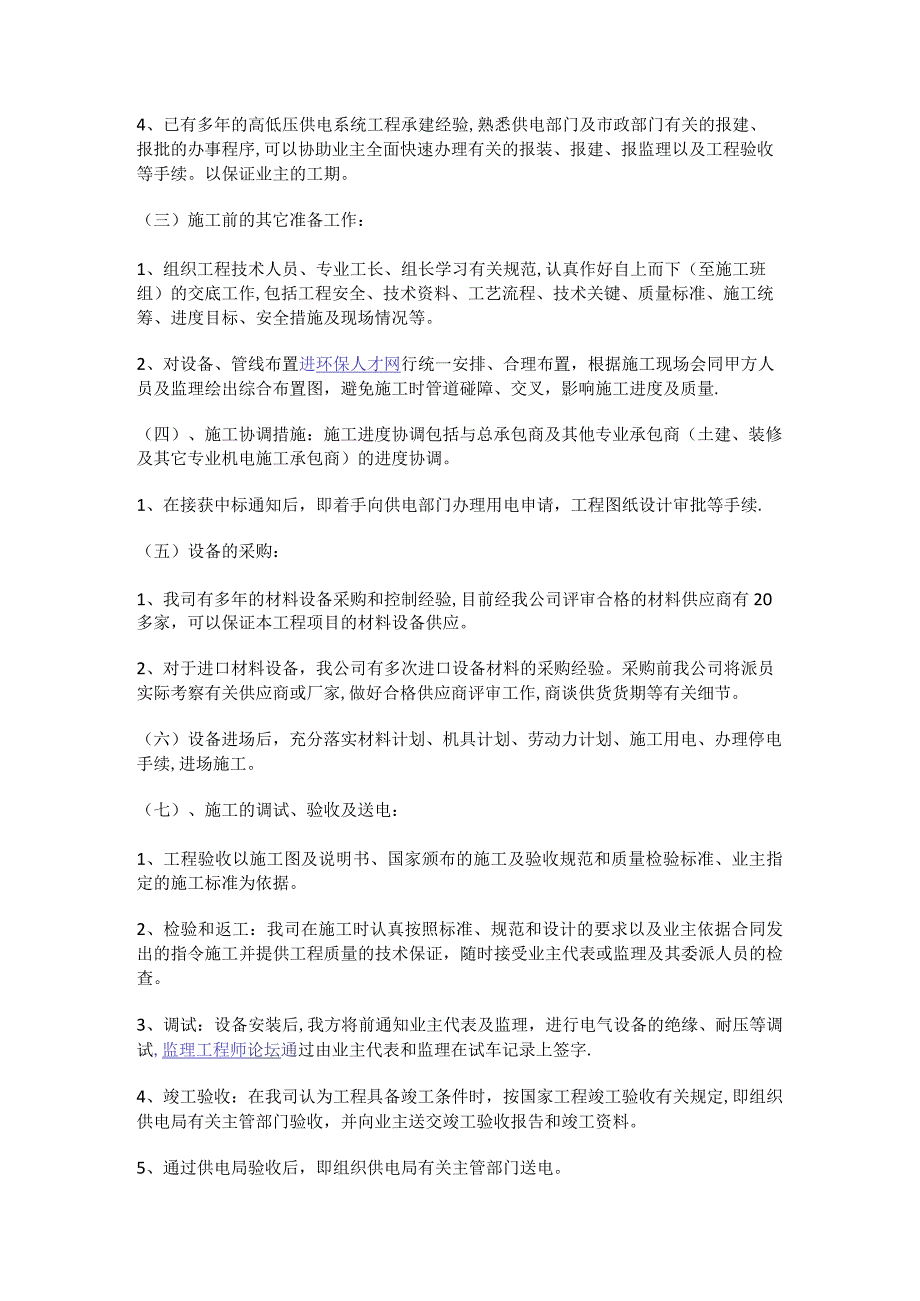

2、失.2、协调市容监察、环卫环保的督促检查,保证现场的文明施工。3、与施工地段的公安部门、治保部门建立良好的关系，能够保证处理有关的突发治安事件,保证工程施工安全有序。4、已有多年的高低压供电系统工程承建经验,熟悉供电部门及市政部门有关的报建、报批的办事程序,可以协助业主全面快速办理有关的报装、报建、报监理以及工程验收等手续。以保证业主的工期。（三）施工前的其它准备工作：1、组织工程技术人员、专业工长、组长学习有关规范,认真作好自上而下（至施工班组）的交底工作,包括工程安全、技术资料、工艺流程、技术关键、质量标准、施工统筹、进度目标、安全措施及现场情况等。2、对设备、管线布置进环保人才网行统一安
3、排、合理布置，根据施工现场会同甲方人员及监理绘出综合布置图，避免施工时管道碰障、交叉，影响施工进度及质量.（四）、施工协调措施：施工进度协调包括与总承包商及其他专业承包商（土建、装修及其它专业机电施工承包商）的进度协调。1、在接获中标通知后，即着手向供电部门办理用电申请，工程图纸设计审批等手续.（五）设备的采购：1、我司有多年的材料设备采购和控制经验,目前经我公司评审合格的材料供应商有20多家，可以保证本工程项目的材料设备供应。2、对于进口材料设备，我公司有多次进口设备材料的采购经验。采购前我公司将派员实际考察有关供应商或厂家,做好合格供应商评审工作,商谈供货货期等有关细节。（六）设备进场后，
4、充分落实材料计划、机具计划、劳动力计划、施工用电、办理停电手续,进场施工。（七）、施工的调试、验收及送电：1、工程验收以施工图及说明书、国家颁布的施工及验收规范和质量检验标准、业主指定的施工标准为依据。2、检验和返工：我司在施工时认真按照标准、规范和设计的要求以及业主依据合同发出的指令施工并提供工程质量的技术保证，随时接受业主代表或监理及其委派人员的检查。3、调试：设备安装后,我方将前通知业主代表及监理，进行电气设备的绝缘、耐压等调试,监理工程师论坛通过由业主代表和监理在试车记录上签字.4、竣工验收：在我司认为工程具备竣工条件时，按国家工程竣工验收有关规定,即组织供电局有关主管部门验收，并向业

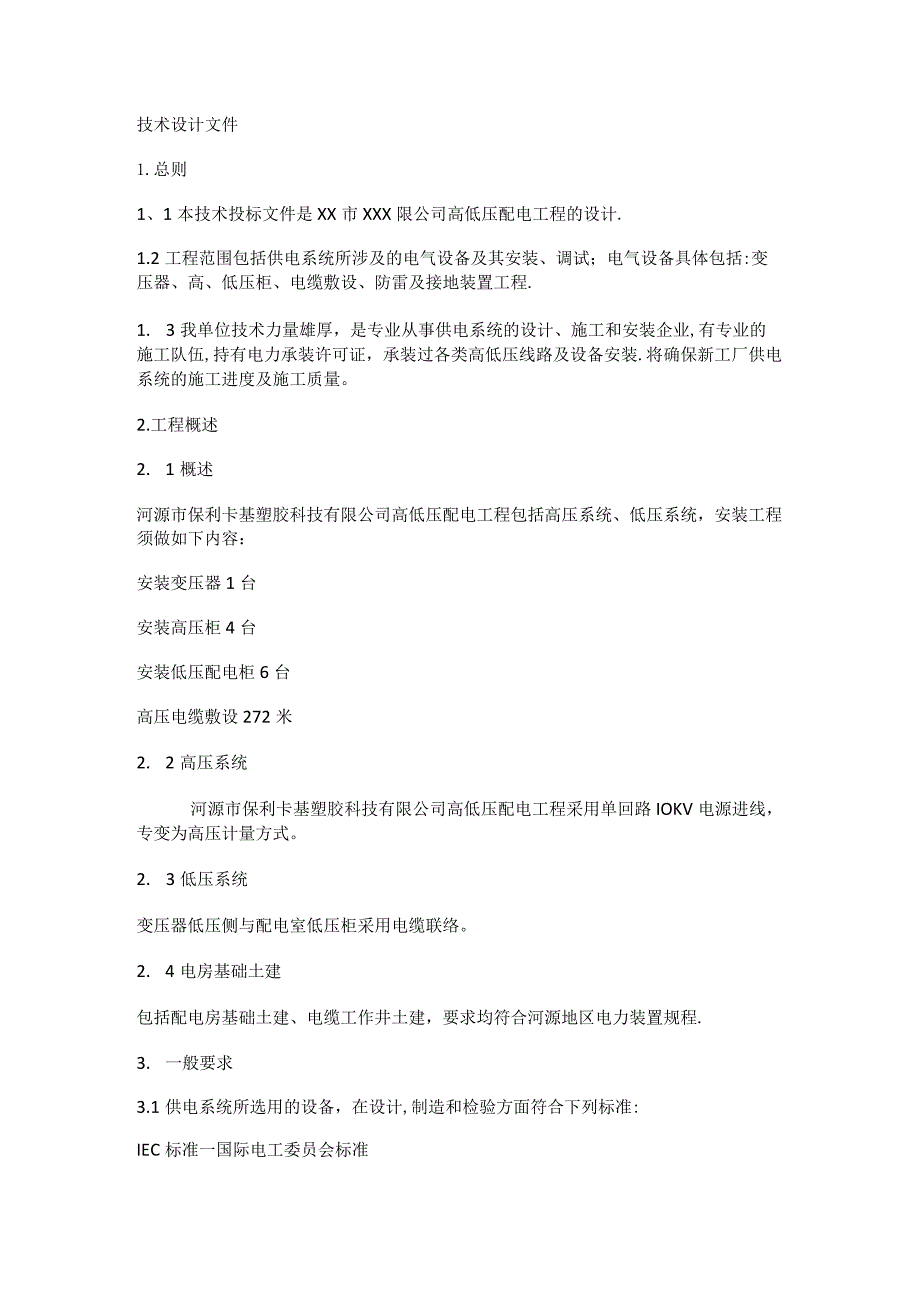

5、主送交竣工验收报告和竣工资料。5、通过供电局验收后，即组织供电局有关主管部门送电。技术设计文件1.总则1、1本技术投标文件是XX市XXX限公司高低压配电工程的设计.1.2工程范围包括供电系统所涉及的电气设备及其安装、调试；电气设备具体包括:变压器、高、低压柜、电缆敷设、防雷及接地装置工程.1. 3我单位技术力量雄厚，是专业从事供电系统的设计、施工和安装企业,有专业的施工队伍,持有电力承装许可证，承装过各类高低压线路及设备安装.将确保新工厂供电系统的施工进度及施工质量。2.工程概述2. 1概述河源市保利卡基塑胶科技有限公司高低压配电工程包括高压系统、低压系统，安装工程须做如下内容：安装变压器1台
6、安装高压柜4台安装低压配电柜6台高压电缆敷设272米2. 2高压系统河源市保利卡基塑胶科技有限公司高低压配电工程采用单回路IOKV电源进线，专变为高压计量方式。2. 3低压系统变压器低压侧与配电室低压柜采用电缆联络。2. 4电房基础土建包括配电房基础土建、电缆工作井土建，要求均符合河源地区电力装置规程.3. 一般要求3.1供电系统所选用的设备，在设计,制造和检验方面符合下列标准:IEC标准一国际电工委员会标准ISO标准国际标准化标准日A标准一电子工业协会标准GB标准一中华人民共和国标准3.2设备在交货时,甲方应向我单位提供设备生产厂家出具的产品质量保证书，产品试验报告和检验报告，电气设备应有的
7、铭牌。3.3设备的运输，保管符合国家有关物资运输和保管的规定.3.4施工中安全技术措施,将遵守现行相应的安全技术规范或规程中的规定。3.5我投标单位在施工中将与设计、监理单位密切配合,根据施工现场实际情况变化及时调整工序，制定相应的技术措施和施工方案，确保安全、优质、快速施工。3. 6我投标单位在施工时以施工设计图纸为依据,需修改时，严格按规定程序征得设计及有关单位同意并取得同意设计变更通知或图纸后方实施。3.7工程竣工后,我投标单位将及时编制竣工文件，并在工程验收前提交给建设单位.4电气设备4.1总则4.1. 1我投标单位对电气设备的选型将符合设计要设.4. 1.2在投入施工中的电气设备对其
8、生产、制造将符合相应国家标准中的有关规定.4. 1.3电气设备在投入使用后，各项指标都将达到国家标准并满足设计要求。5. 1.4在电气设备的安装上符合相应的河源地区规程和安全规程中的有关规定.4. 2设备材料4. 2.1变压器:变压器将符合GB/T10228、GB6450、IEC726,DIN42523标准。型号规格：SCB9-1250KVA100.4联合组别：Dynll绝缘水平：详见变压器资料类型:干式变压器4. 2.2高低压柜:符合IEC-298、GB3906-91、ISO9001标准。型号规格：高压柜SM6及HXGN系列低压柜：GGD型柜内的断路器、隔离开关、互感器、避雷器、母线，测量仪
9、表等都将符合现行相关的国家标准或部颁标准。4. 2.3高压电缆:型号规格YJV22-15kV-395mm2RYJV22-15kV-350mm24. 3安装4. 3.1建电气设备的基础时，应考虑周全,电气设备避免设在积水或可能存在积水的地方。4. 3.2设备的基础和构架达到允许安装的强度，焊接物的机械强度做到符合要求.4. 3.3基础所涉及的建筑材料都将符合国家标准.4. 3.4预埋件时，预留孔的位置尺寸按设计方案符合设备安装要求，预埋件达到牢固、耐用。4. 3.5在电气安装结束后，施工单位对在施工中造成的损坏负责修补完整或更换。4. 3.6电气装置在施工及交接验收时,将按现行国家规范进行。5电
10、缆敷设5. 1绕在电缆盘上的电缆，随着敷设电缆工程的进度需要,由制造厂直接运往施工现场.6. 2电缆的运输和装卸应由熟悉性能和安装的人员担任，禁止将电缆盘平放以免损伤电缆.5.3涉及道路开挖时，设必要的交通警示和交通疏导措施。5.4我投标施工单位对在施工中造成的损坏，按要求负责修补完整.5.5电缆敷设完工后，对电缆沟进行铺沙、盖板。6防雷及接地装置6.1总则6.1.1范围:新建工厂外供电系统所涉及的防雷及接地装置.6.1.2电气装置的接地工程严格按批准的设计进行施工。6.1.3凡所使用的器材均符合国家或部颁现行技术标准,并有合格证。6.1.4在施工中的安全技术措施严格遵守现行有关规范，规程的规
11、定.6.1.5电气装置的接地工程步骤将配合土建施工同时进行，其隐蔽部分在覆盖前及时会同有关单位作好中间检查和验收.6.1.6电气装置的接地工程，在施工交接验收时，按国家规范进行检查验收。6.2一般要求6.2.1所有用电设备都保证可靠的接地保护。6.2.2为减少施工中不必要的浪费，尽量利用自然接地体,如建筑物内钢筋，导线金属护管等。6.2.3如接地电阻满足不了要求时，则加设人工接地装置，做法按设计图纸进行.6.2.4接地体（线）的连接按设计要求采用搭接焊，焊接做到牢固，无虚焊，焊接长度按要求满足,按至电气设备上的接地线用螺栓连接，螺栓连的接触面则按规范要求作表面处理,接地连线作防锈处理。6.2.
12、5电气装置的每个接地部分按设计要求以单独的接地线与接地干线相连接,避免在一条接地线中串接几个需接地的电气设备。6.2.6在施工中保证整个接地系统为完好的电气通路。6.2.7敷设完接地体的土沟回填土内做到不夹有石块建筑材料或垃圾等，同时将回填土夯实，被破坏的绿地等按要求恢复.施工组织措施一、组织机构和人员工程组织机构设项目经理负责制，负责整个工程的施工管理工作，以下分设技术负责、施工负责、仓库管理负责、安全负责、资料管理负责、工程车辆负责等管理岗位和施工班组。组织机构如下：安装一班二、组织机构的职能1、项目经理：由具工程施工管理经验的公司领导担任，对工程的施工安全、施工质量、施工进度全面负责.(
13、1)、熟悉工程施工合同的条款和内容，熟悉工程施工内容和现场施工情况.(2)、明确有关施工人员的工作岗位和职责.(3)、审批并签发施工预算、现场施工图纸资料、施工工艺及技术措施、安全措施、施工进度计划、材料供应计划、车辆管理调配计划、施工变更图纸资料、工程开工报告等有关工程施工文件。(4)、主持工程施工会议，听取各专责人的汇报，检查施工进度情况,协调解决施工存在问题,审批签发每期的工程进度报表和下期的施工进度计划。(5)、参加甲方的工程施工会议、汇报工程进展情况，提出施工中存在的问题,并根据业主对工程施工的具体要求和现场实际情况的变化及时调整工序，组织编制相应措施以保证工程的顺利进行。(6)、工
14、程完工后,组织工程自检，签发工程验收申请报告,配合业主、监理单位对工程进行竣工验收.2、技术负责:由公司电气工程师、助理工程师担任，派驻施工现场,协助项目经理做好施工的技术质量管理。(1)熟悉工程施工合同、设计图纸中施工技术、质量标准的有关条款、内容和要求，完成工程现场勘察、定位。(2)编制施工图纸、工艺要求及施工技术措施、施工进度报表、施工进度计划图表、工程验收报表、技术文件等工程施工资料报项目经理审批。按期完成工程施工记录、施工进度报表、进度计划，汇总后以书面报告经项目经理审批。(3)向施工负责、施工班组进行技术交底,对采用新的施工工艺和技术，组织必要的施工前培训;检查施工技术措施的落实和
15、工程施工质量，负责施工自检。(4)参加工程监理会议，服从工程监理的有关制度和要求,配合监理工程师对施工实施监理和进行施工中间验收。(5)参与对设备材料的验收，保证设备材料满足设计要求。出现材料替代使用情况，应先以书面形式通知业主、设计、监理工程师，并提供替代品的技术参数等详细资料，在得到书面答复同意后方可施工.(6)在监理工程师的协调下和其他现场施工单位现场工程师进行技术交底,共同解决施工交叉的技术问题。(7)施工按工程合同和设计图纸进行,如出现与图纸不相符的工程内容,应停止施工，并以书面报告知会监理工程师。待完成变更施工签证及变更施工图纸后，继续进行施工,根据变更工程量编制预算追加工程款.(8)施工应推广使用新的施工工艺及技术，以提高施工质量和降低成本。3、施工负责：由公司生产技术骨干担任，负责具体施工管理。(1)熟悉完成的施工内容和技术要求、质量标准，结合施工现场实际情况,编制相应措施以保证工程施工质量、施工进度、施工安全.(2)参加工程实施会议，讲解施工的有关情况，明确施工内容。质量要求、施工进度要求。(3)监督施工人员按施工设计图纸、施工工艺技术要求、质量标准进行施工，配合技术负责做好技术和质量管理,如施工中出现与设计图纸不相符的内
