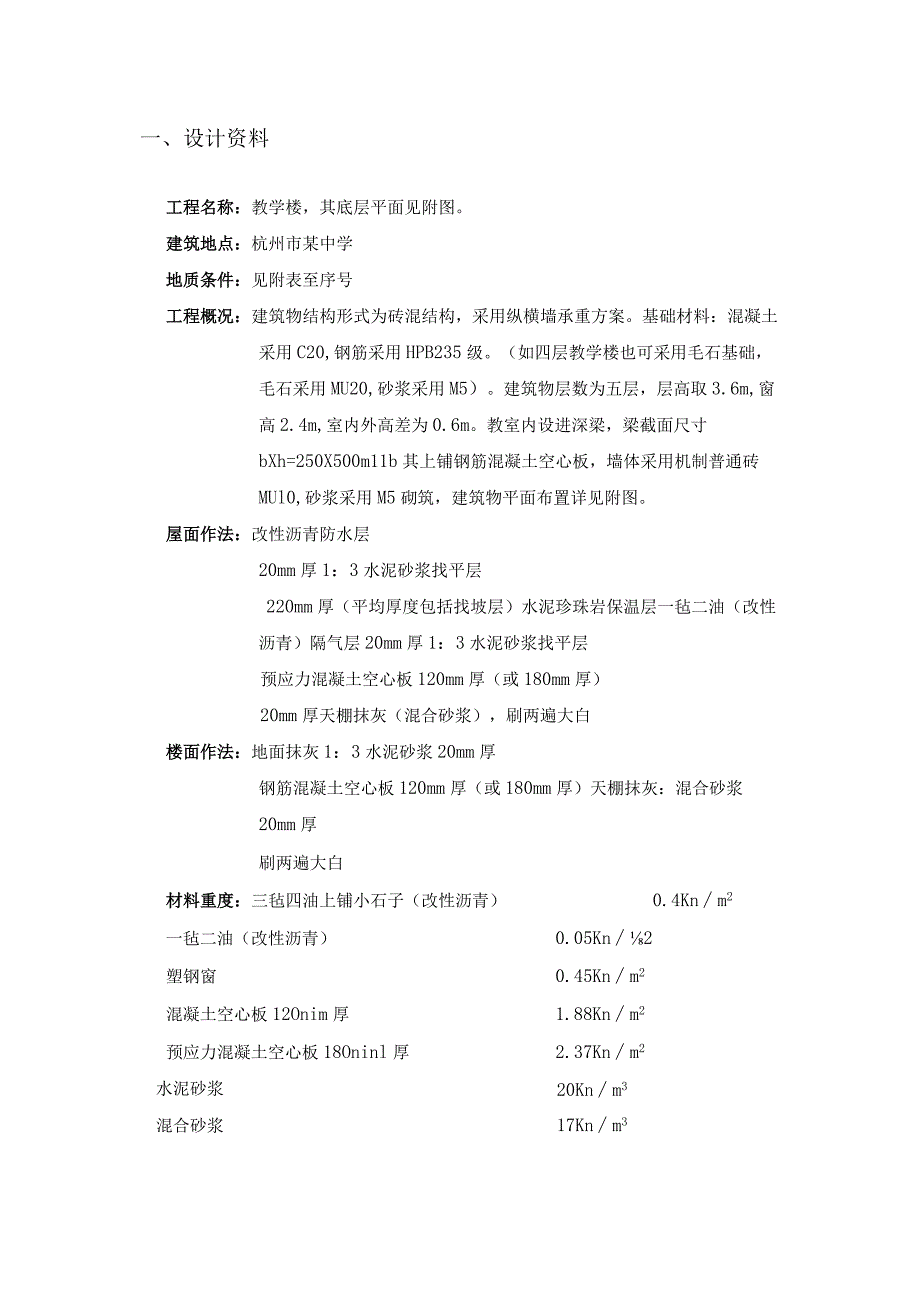

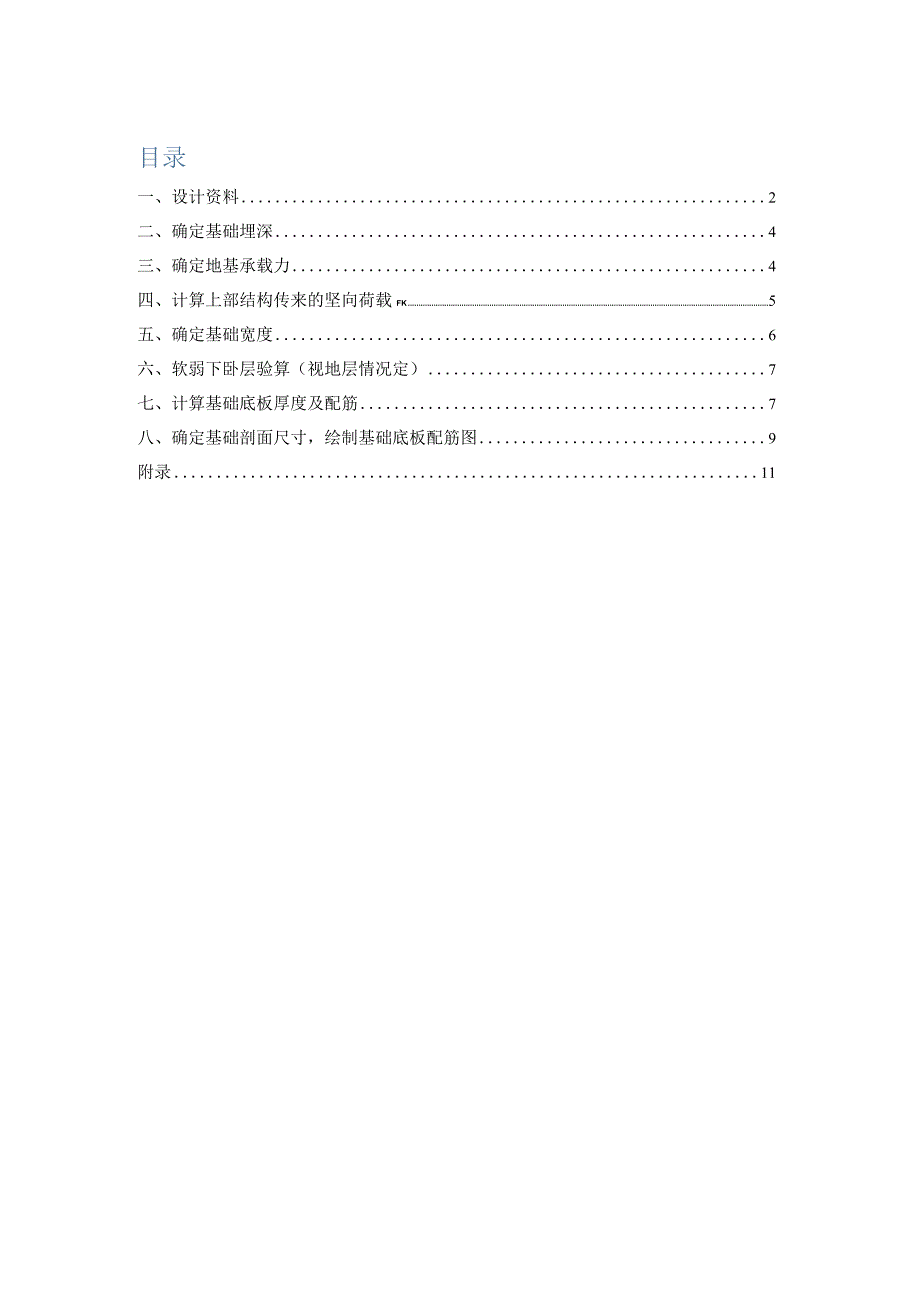

1、目录一、设计资料2二、确定基础埋深4三、确定地基承载力4四、计算上部结构传来的坚向荷载FK5五、确定基础宽度6六、软弱下卧层验算（视地层情况定）7七、计算基础底板厚度及配筋7八、确定基础剖面尺寸，绘制基础底板配筋图9附录11一、设计资料工程名称：教学楼，其底层平面见附图。建筑地点：杭州市某中学地质条件：见附表至序号工程概况：建筑物结构形式为砖混结构，采用纵横墙承重方案。基础材料：混凝土采用C20,钢筋采用HPB235级。（如四层教学楼也可采用毛石基础，毛石采用MU20,砂浆采用M5）。建筑物层数为五层，层高取3.6m,窗高2.4m,室内外高差为0.6m。教室内设进深梁，梁截面尺寸bXh=250
2、X500m11b其上铺钢筋混凝土空心板，墙体采用机制普通砖MUl0,砂浆采用M5砌筑，建筑物平面布置详见附图。屋面作法：改性沥青防水层20mm厚1：3水泥砂浆找平层220mm厚（平均厚度包括找坡层）水泥珍珠岩保温层一毡二油（改性沥青）隔气层20mm厚1：3水泥砂浆找平层预应力混凝土空心板120mm厚（或180mm厚）20mm厚天棚抹灰（混合砂浆），刷两遍大白楼面作法：地面抹灰1：3水泥砂浆20mm厚钢筋混凝土空心板120mm厚（或180mm厚）天棚抹灰：混合砂浆20mm厚刷两遍大白材料重度：三毡四油上铺小石子（改性沥青）0.4Knm2一毡二油（改性沥青）0.05Kn2塑钢窗0.45Knm2混凝

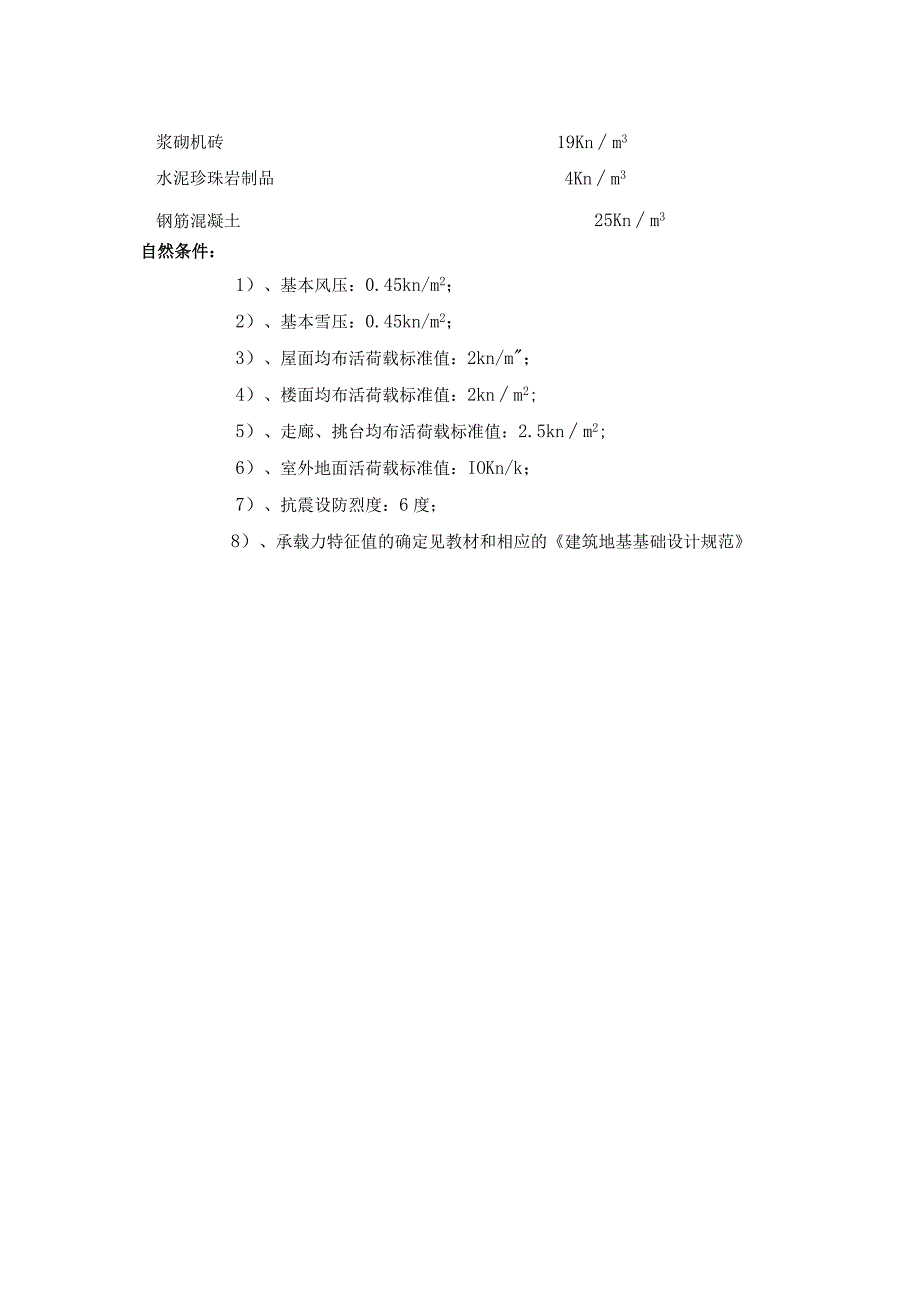

3、土空心板12Onim厚1.88Knm2预应力混凝土空心板18Oninl厚2.37Knm2水泥砂浆20Knm3混合砂浆17Knm3浆砌机砖19Knm3水泥珍珠岩制品4Knm3钢筋混凝土25Knm3自然条件：1）、基本风压：0.45kn/m2；2）、基本雪压：0.45kn/m2；3）、屋面均布活荷载标准值：2kn/m；4）、楼面均布活荷载标准值：2knm2;5）、走廊、挑台均布活荷载标准值：2.5knm2;6）、室外地面活荷载标准值：IOKn/k；7）、抗震设防烈度：6度；8）、承载力特征值的确定见教材和相应的建筑地基基础设计规范二、确定基础埋深Eo EolbEg 寸r=16.1KNM3粘土r=1
4、8.3KNM3ds=2.71W=27%Wp=18%W=36%Es=8N=8粉土r=18.7KNA13ds=2.73W=25%Wp=20%Wr40%Es=8N=7根据建筑场地工程地质条件，初步选择第二层粉质粘土作为持力层。初步确定基础埋深LOnu三、确定地基承载力1、第二层粘土地基承载力IcoCDp2718SL-co36-271 = 0. 84+而_1_2.71X9.8X(1+0.27)7=18.3查附表-1,地基承载力特征值EIK=Il9KPa按标准贯入试验锤击数N=8,查附表-2,/派=197.5KPa二者取较小者，取以K=II9KPa2、第三层粉土地基承载力按标准贯入锤击数查表-3,fa=
5、185KPa3、修正持力层地基承载力特征值根据持力层物理指标e=0.84,1心=1,Ia大于0.85。查教材表4-2b=0,=l.0at=16.1*0.6+18.3*0.4=16.987V/fll=fj V = 167.4kN基础底板配筋MO. 9hfy100. 8 IO60. 9 260 210=2051mm2选用（DI61 OOmm （ As = 201 Imm2）,分布钢筋选用（D8300 mm。山墙基础（1）地基净反力T:7等心Pa(2)计算基础悬臂部分最大内力a=M=-Aa12=-1331.1052=81.2kN.m2712V=Pj.al=1331.105=147kN初步确定基础底版
6、厚度pi,133*11050.7*110007有效高度h=0.19m=190mm取=0.3m=300mm,h=300-40=260mm.190(3)受剪承载力验算O.7hsflb=0.71.O1.12.7260=540kNV=136.27kN基础底板配筋81.2IO60.92602101652mm选用16120mm(As=1675mm2),分布钢筋选用中8300八、确定基础剖面尺寸，绘制基础底板配筋图内纵墙基础剖面及底板配筋详图内纵墙基础剖面图1:30山横墙基础剖面及底板配筋图山墙基础剖面图1:30附录建筑地基基础设计规范地基承载力特征值表t粘性土地基承载力特正值f-k(kpj附表一1X00.250.500.751.001.200.60(380)320250(200)(160)0.703102752151701401200.802602401901501251050.902202101701351101001.00190180150120100一般粘性土地基承载力特征值f(kpj附表一2标贯N3579111315fak110145180215250290325粉土地基承载力特征值fdt(kp)表一3标贯N357910Il1213141531051451852252452652853053253451200底层平面图
