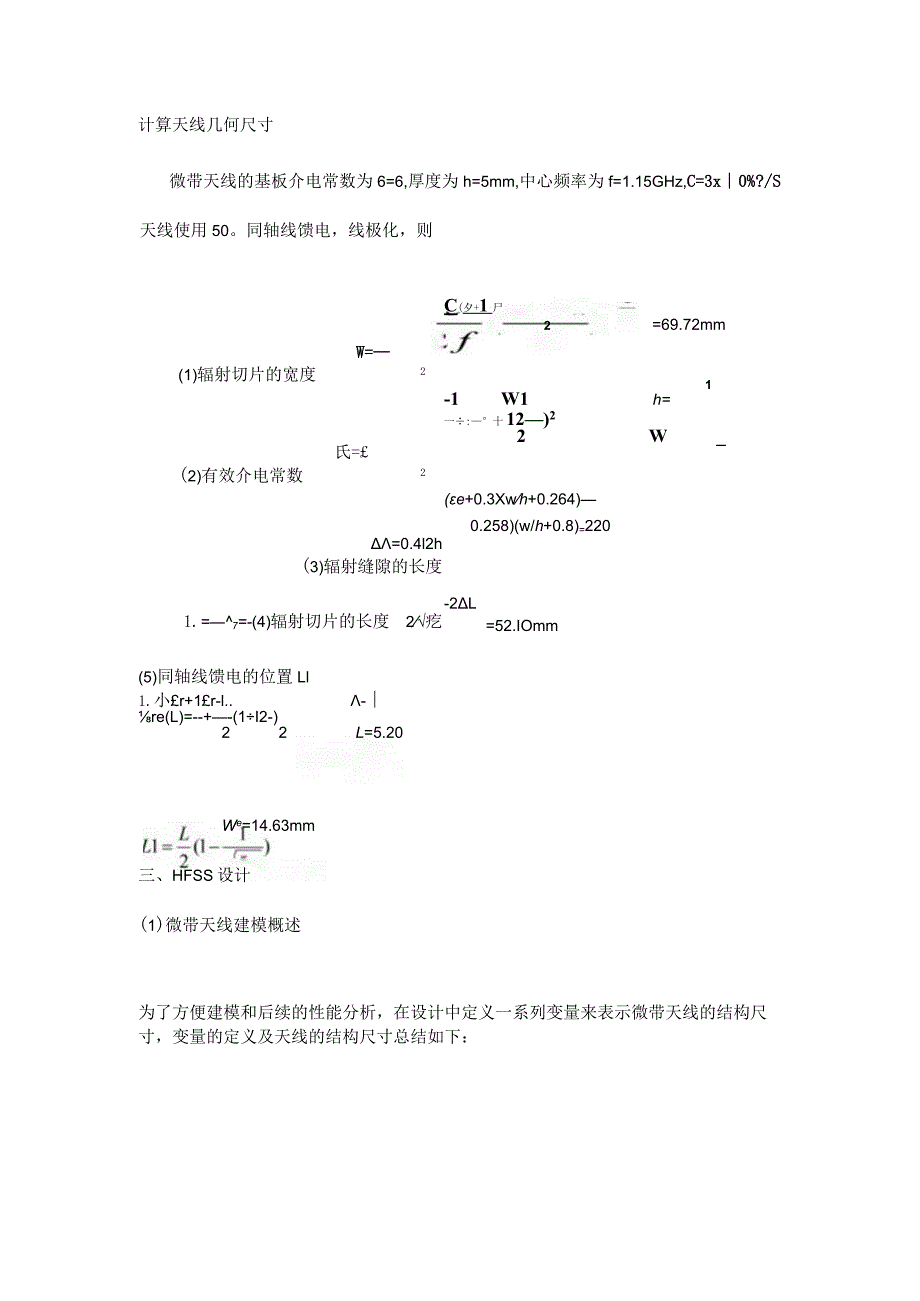

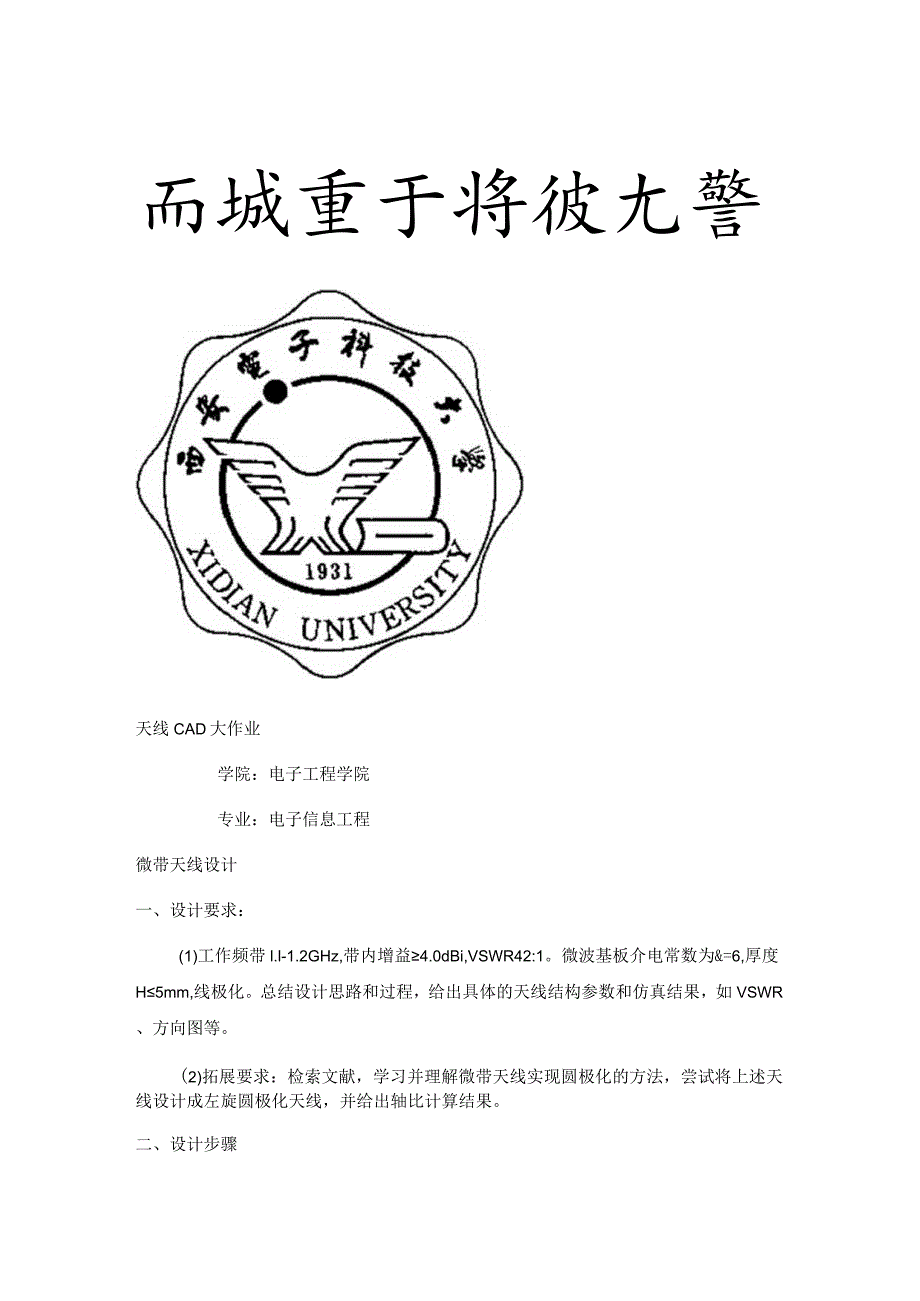

1、而城重于将彼尢警天线CAD大作业学院:电子工程学院专业:电子信息工程微带天线设计一、设计要求:(1)工作频带l.l-1.2GHz,带内增益4.0dBi,VSWR42:1。微波基板介电常数为&=6,厚度H5mm,线极化。总结设计思路和过程,给出具体的天线结构参数和仿真结果,如VSWR、方向图等。(2)拓展要求:检索文献,学习并理解微带天线实现圆极化的方法,尝试将上述天线设计成左旋圆极化天线,并给出轴比计算结果。二、设计步骤计算天线几何尺寸微带天线的基板介电常数为6=6,厚度为h=5mm,中心频率为f=1.15GHz,C=3x0%?/S天线使用50。同轴线馈电,线极化,则W=(1)辐射切片的宽度2

2、氏=(2)有效介电常数2=0.4l2h(3)辐射缝隙的长度1.=7=-(4)辐射切片的长度2疙(5)同轴线馈电的位置Ll1.小r+1r-l.-re(L)=-+-(1I2-)22L=5.20We=14.63mm三、HFSS设计(1)微带天线建模概述C(夕+1尸2=69.72mm1-1W1h=一:十12)22W_(e+0.3Xwh+0.264)0.258)(w/h+0.8)=220-2L=52.IOmm为了方便建模和后续的性能分析,在设计中定义一系列变量来表示微带天线的结构尺寸,变量的定义及天线的结构尺寸总结如下:NameValueUnitEvaluatedV.TypeH5mm5mmDesignD

3、J52.1mm52.ImmDesignw69.72mm69.72mmDesignLl14.63mm14.63mmDesignlength65.22mm65.22mmDesign微带天线的HFSS设计模型如下:立体图俯视图模型的中心位于坐标原点,辐射切片的长度方向沿着X轴,宽度方向沿着y轴。介质基片的大小是辐射切片的2倍,参考地和辐射切片使用理想导体来代替。对于馈电所用的50。同轴线,这用圆柱体模型来模拟。使用半径为0.6mm、坐标为(Ll,0,0);圆柱体顶部与辐射切片相接,底部与参考地相接,及其高度使用变量H表示;在与圆柱体相接的参考地面上需要挖一个半径为1.5mm的圆孔,作为信号输入输出端

4、口,该端口的激励方式设置为集总端口激励,端口归一化阻抗为50Q。模型建立好后,设置辐射边界条件。辐射边界表面距离辐射源通常需要大于1/4波长,1.15GHZ时自由空间中1/4个波长约为65.22mm,用变量length表示。(2) HFSS设计环境概述*求解类型:模式驱动求解。大建模操作模型原型:长方体、圆柱体、矩形面、圆面。模型操作:相减操作大边界条件和激励边界条件:理想导体边界、辐射边界。端口激励:集总端口激励。*求解设置:求解频率:1.15GHz。扫频设置:快速扫描,频率范围:lL3GHz0*Optimetrics参数扫描分析。优化设计。*数据后处理:S参数扫频曲线、VSWR.天线方向图

5、、天线参数。(3)仿真结果由图得天线的谐振频率为LIlGHz,不是1.15GHz。需要进行优化设计。先进行参数扫描分析a、分析中心频率与辐射切片长度LO的变化关系,扫描分析范围为:49mm54mm,扫描步进为0.2mmVariableDescription1.inearStepfrom49mmto54mmzstep=0.2mm仿真结果:LO=50mm时,谐振频率为1.15GHz。b、分析1.15GHZ谐振频点处回波损耗与同轴线馈电点位置Ll的变化关系,扫描分析范围为:Omm19mm,扫描步进为ImmSynC # I VariabIe |DescriptionL1Linear Step from

6、 Omm to 19mm, SteP=I mm仿真结果:发现Ll=IOmm时,回波损耗值最小,阻抗匹配最好。优化设计SetupOptimizationGoalsVariablesIGeneraIOptionsVariableOvtrridtSttrtinBValuUmtxIncludeMinIUnitxMtxUnitsMinFocuxIUnitxMtxFocuxUnitsLDF49.5MF26.05mm78.1511Mft48mm50mmLlF10MF9R11t11(M9.5mm10.5mmSolutionCalculationCalc.RangeConditionGoalWeightSetu

7、pl:LastAdaptiveVSWR(I)Freqa15GH叫=21优化结果得到:LOILlCost49.8mm10mm0当LO=49.8mm时,Ll=IOmm时,符合要求。查看优化后的天线性能a、VSWR分析结果在L15GHz处,VSWR值为1.38322,符合要求。b、XZ和yz截面上的增益方向图从图得出:最大辐射方向为8=、=0,即辐射切片的正上方,最大增益约为5.7dB0c、三维增益方向图拓展要求:圆极化微带天线设计一、微带天线实现圆极化的方法采用特殊的馈电方式,可以获得圆极化的矩形切片微带天线。圆极化的关键是激励起两个极化方式正交的线极化波,当这两个模式的线极化波幅度相等,相位相差

8、90度,就能得到圆极化波的辐射。矩形微带天线获得圆极化特性的馈电方式有两种,一种是单点馈电,另一种是正交双馈。当同轴线的馈电点位于辐射切片的对角线位置时,可以激发TMOl和TMlO两个模式,这两个模式的电场方向互相垂直。在设计中,让辐射切片的长度L和宽带W相等,这样激发的TMOl和TMIO两个模式的频率相同,强度相等,而且两个模式电场的相位差为0,若辐射切片的长度为Lc,我们微调谐振长度略偏离谐振,即一边长度为Lc+a,另一边长度为Lc-a,前者对应一个容抗Yl=G-jB,后者对应一个感抗Yl=G+jB,只要调整a的值,使得每一组的电抗分量等于阻抗的实数部分,即B=G,则两阻抗大小相等,相位分

9、别为-45度和45度,这就满足了圆极化条件,从而构成了圆极化微带天线。其极化旋向取决于馈电点的接入位置。当馈电点在如下图中的所示的A点时,产生右旋圆极化波,在B点位置时,产生左旋圆极化波。Kalio和Coffey研究证明,理论上当LW=1.029,即a=0.0143Lc,TMOl和TMlO两个模式的相位差为90度。另外,由实际经验可得到,此结果的50欧姆馈电点位于辐射切片对角线上,且馈电点和辐射切片顶点的距离dp在(0.350.39)d之间。假设馈电点到辐射切片的中心距离为Ll,则Ll在(0.110.15)LC之间。二、设计要求工作频带l.l-1.2GHz,带内增益4.0dBi,VSWR2A0

10、微波基板介电常数为&=6,厚度H5mm,左旋圆极化。总结设计思路和过程,给出具体的天线结构参数和仿真结果,如VSWR、方向图等,并给出轴比计算结果。三、设计步骤(1)计算天线辐射切片的初始尺寸微带天线的基板介电常数为5=6,厚度为h=5mm,中心频率为f=1.15GHz,c=3x10?/SC/今+、2W=7()2辐射切片的宽度2/2=69.72mm氏有效介电常数ct1(1 +=5.33A = 0.4l2h 辐射缝隙的长度(e + 0.3,/h + 0.264)(e - 0.258Xw/ h + 0.8) =2.20辐射切片的长度=7= - 22/疝=52.IOmm则:辐射切片初始尺寸为:L=W

11、=LC=52.10mm,并设置微调长度值a=0.0143Lc,以产生圆极化波。(2)估算输入阻抗为50C的同轴线馈电位置取0.15倍的Lc,计算得出馈电点在x、y方向离辐射切片的中心距离都为7.82mmo四、HFSS设计(1)微带天线建模概述为了方便建模和后续的性能分析,在设计中定义一系列变量来表示微带天线的结构尺寸,变量的定义及天线的结构尺寸总结如下:NameValueUnitEvaluatedV.TypeM5mm5mmDeSignLDLc+Delta52,84503mmDesignWOLc-Delta51.35497mmDesignLl7.82mm7.82mmDesignlength65.

12、22mm65.22mmDesignL2Ll7.82mmDesignLc52.1mm52.ImmDesignDelta0.0143*Lc0.74503mmDesign变量H表示基板的厚度,变量Lo和Wo分别表示辐射切片的长度和宽度,变量Ll和L2分别表示同轴线馈电点在x、y方向离辐射切片中心的距离。变量Lc表示谐振频率为1.15GHz时所对应的辐射切片长度值,其初始值为52.10mm,Delta表示辐射切片的微调长度值,其初始值为0.0143*LCo要想实现圆极化,LO=LC+Delta,WO=Lc-DeIta,馈电位置LI=L2,辐射边界表面距离辐射源通常需要大于1/4波长,1.15GHz时自

13、由空间中1/4个波长约为65.22mm,用变量Iength表JO圆极化微带天线的HFSS设计模型如下:立体图俯视图设计左旋圆极化微带天线,设置同轴线内芯模型Feed的底面圆心坐标和端口面模型POrt的圆心坐标为(-L1,-L2,0)。Center Position-L1 ?-12 jOmm-7.82mm , -7.82mm , Omm(2)仿真结果Sll扫频分析结果由图得天线的谐振频率为LIlGHz,不是1.15GHz。需要进行优化设计。先进行参数扫描分析a、分析中心频率与辐射切片长度Lc的变化关系,扫描分析范围为:48mm51mm,扫描步进为02mmDescriptionSynCHVariabIe1.cLinearStepfrom48mmto51mmzSteP=O.2mm仿真结果:由图得到,当Lc=50.4mm时,中心频率在1.15GHz,回波损耗最小。查看当Lc=50.4时,天线的输入阻抗从图得到:工作频率为1.15GHz,输入阻抗为(75.59,j3.58),需要输入阻抗为50Q,添加Ll为参数扫描变量b、分析1.15GHz谐振频点处输入阻抗与同轴线馈电点位置Ll的变化关系,扫描分析范围为:57mm,扫描步进为0.2mmSynC # I VariableL1DescriptionLinear Step from 5mm to 7mmz step=0.2mm
