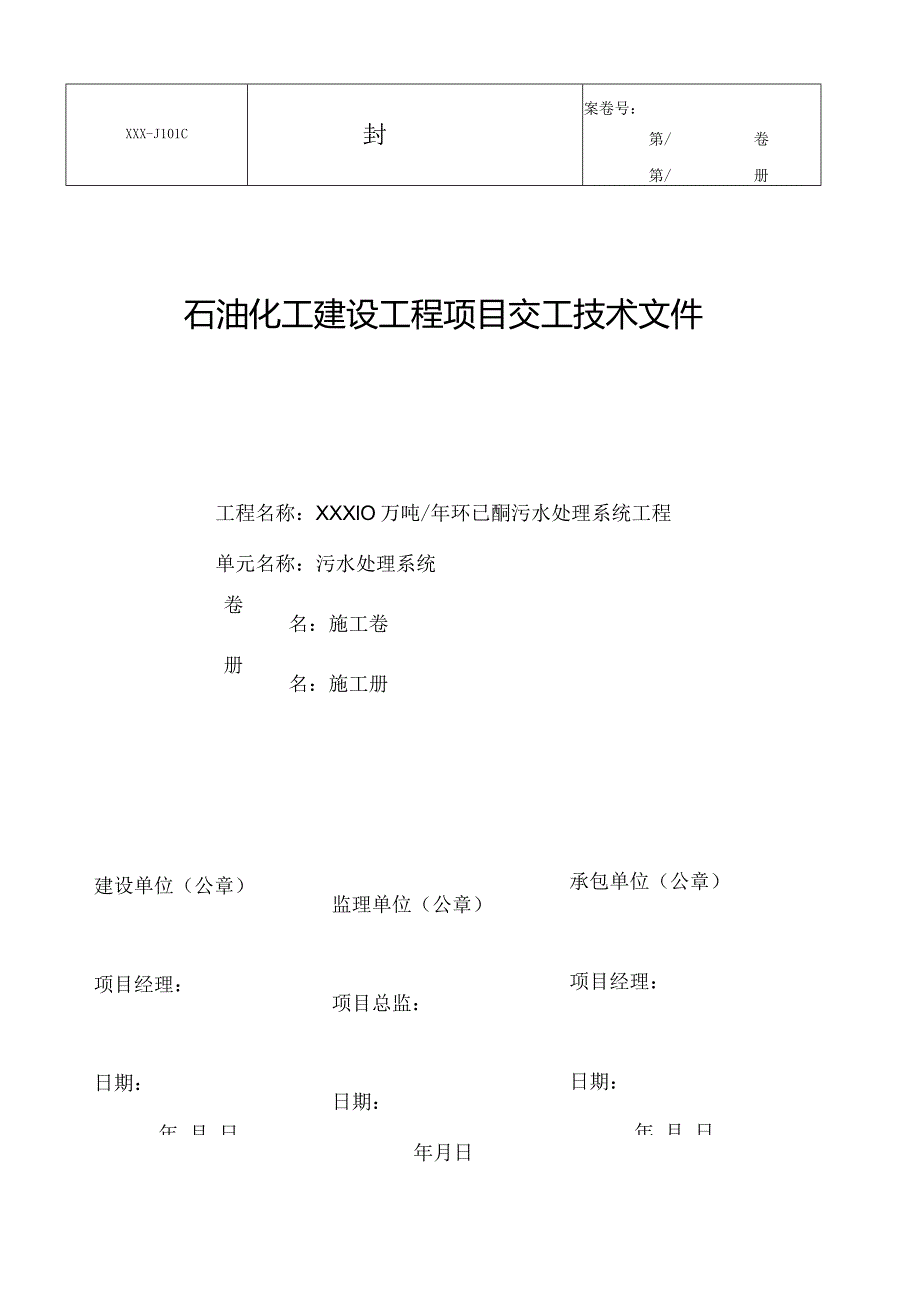

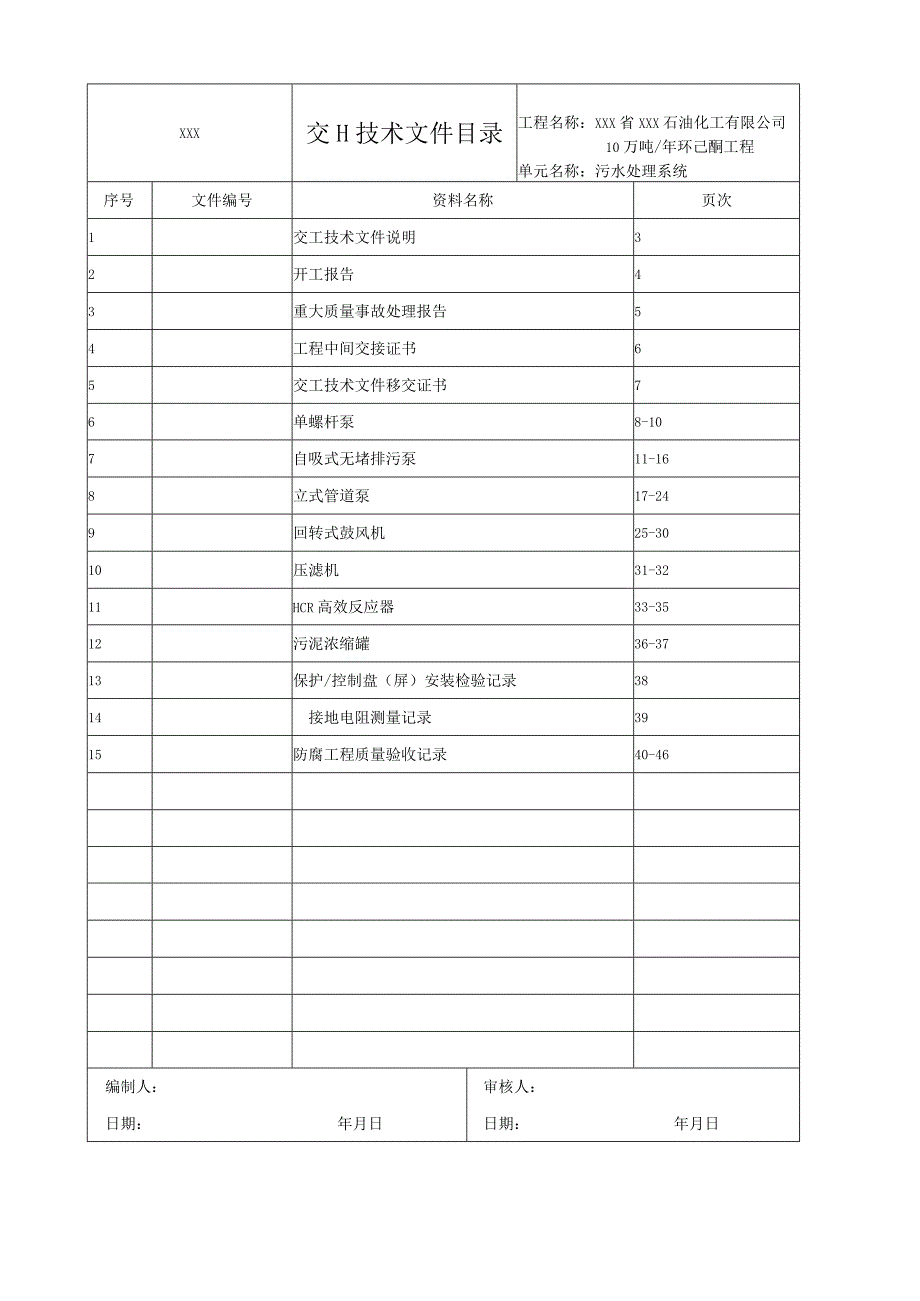

1、卷册建设单位（公章）项目经理：日期：年 月 日承包单位（公章）项目经理：日期：年 月 日案卷号：XXX-J101C封第/卷第/册石油化工建设工程项目交工技术文件工程名称：XXXlO万吨/年环已酮污水处理系统工程单元名称：污水处理系统名：施工卷名：施工册监理单位（公章）项目总监：日期：年月日XXX交H技术文件目录工程名称：XXX省XXX石油化工有限公司10万吨/年环己酮工程单元名称：污水处理系统序号文件编号资料名称页次1交工技术文件说明32开工报告43重大质量事故处理报告54工程中间交接证书65交工技术文件移交证书76单螺杆泵8-107自吸式无堵排污泵11-168立式管道泵17-249回转式鼓风

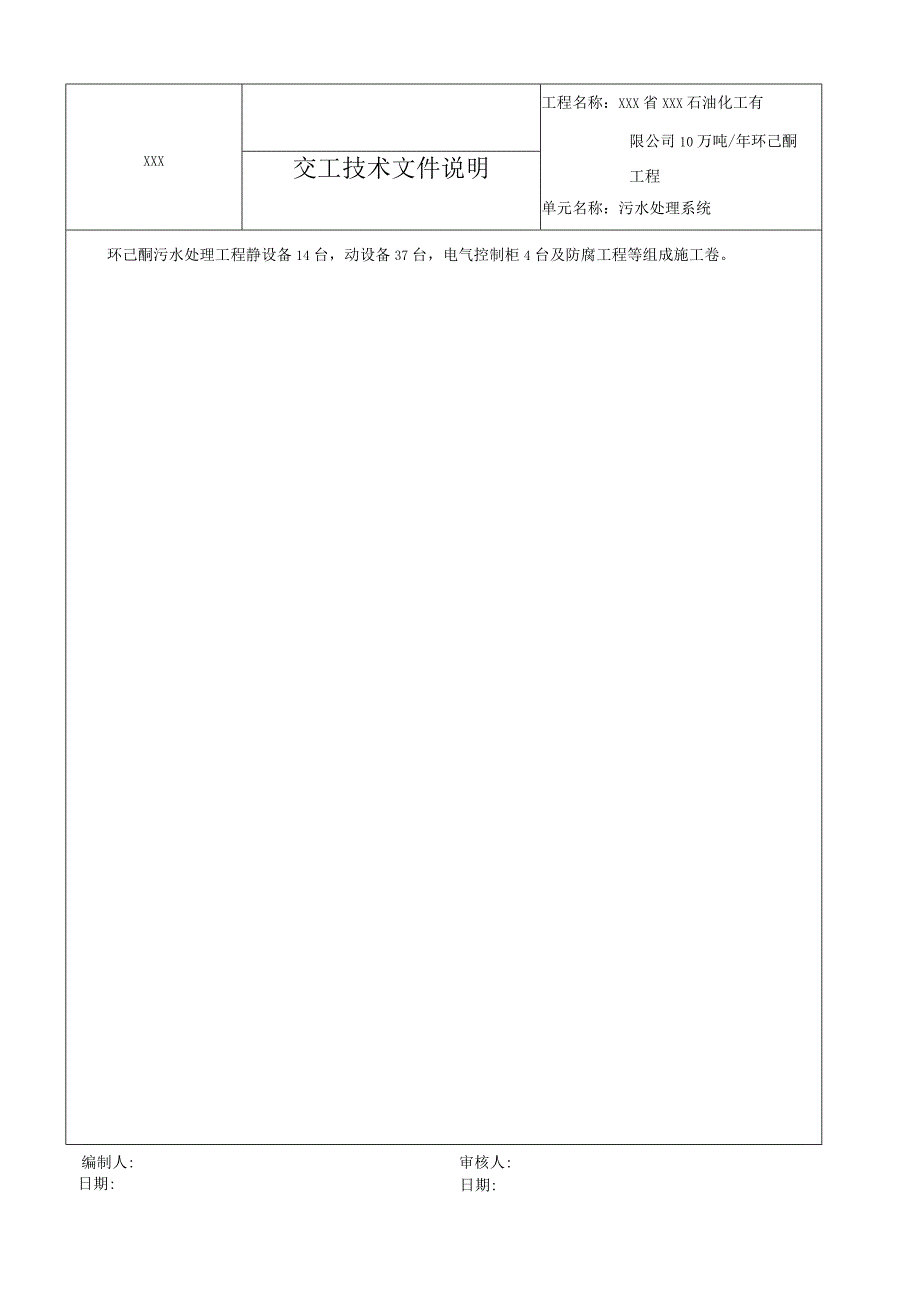

2、机25-3010压滤机31-3211HCR高效反应器33-3512污泥浓缩罐36-3713保护/控制盘（屏）安装检验记录3814接地电阻测量记录3915防腐工程质量验收记录40-46编制人：日期：年月日审核人：日期：年月日工程名称：XXX省XXX石油化工有限公司10万吨/年环己酮XXX交工技术文件说明工程单元名称：污水处理系统环己酮污水处理工程静设备14台，动设备37台，电气控制柜4台及防腐工程等组成施工卷。编制人:审核人:日期:日期:XXX开工报告工程名称：XXX省XXX石油化工有限公司10万吨/年环己酮工程单元名称：污水处理系统合同号设计单位江苏星驰环保有限公司计划开工日期20xx年9月8
3、日计划竣工日期20xx年11月21日工程内容环己酮生产装置生产废水及厂区生活污水处理成套设备施工开工条件施工图技术交底施工组织设计已报批按规定做好施工测量工作审查意见符合开工条件同意开工质量监督意见工程质量监督站站长：（公章）日期：年月日建设单位监理单位施工单位（公章）项目经理：日期：年月日（公章）项目总监：日期：年月日（公章）项目经理：日期：年月日XXX-J109重大质量事故处理报告工程名称：XXX省XXX石油化工有限公司10万吨/年环己酮工程单元名称：污水处理系统了故经过说明无责任单位代表：责任单位（公章）年月日事故处理方案与处理结果无监理单位总监：（公章）年月日质量监督意见质量监督工程师
4、：工程质量监督站站长：（公章）年月日相关单位（公章）代表：日期：年月日（公章）代表：日期：年月日（公章）代表：日期：年月日XXX-J106A工程中间交接证书工程名称：XXX省XXX石油化工有限公司10万吨/年环己酮工程单元名称：污水处理系统合同编号交接日期2010年4月30日工程内容环己酮生产废水及厂区生活污水处理系统安装调试已完成，请检查验收。验收意见符合有关规范及技术协议的要求，同意中交。质量监督意见工程质量监督站站长：（公章）日期：年月日建设单位监理单位施工单位设计单位（公章）项目经理：日期：年月日（公章）项目总监：日期：年月日（公章）项目经理：日期：年月日（公章）项目经理：日期：年月日
5、XXX-J108A交工技术文件移交证书工程名称：合同编号：交工技术文件规定（XXX按石油化工建设工程项目-2007）向办理工程建设交工技术文件移交手续，共计卷册。建设单位监理单位承包单位（公章）经办人：日期：年月日（公章）经办人：日期：年月日（公章）经办人：日期：年月日工程名称：XXX省XXX石油化垫铁隐蔽记录押鬻曹万电单元名称：污水处理系统设备/结构名称G50-1单螺杆泵位号1号垫铁布置示意图：1.1410JOC0)O-Ti6个90X9K6压板iI280/6个M12F的)曲螺栓OcQ600.600F检查项目安装要求检查结果设备找正数据符合规范要求口不符合口符合垫铁规格符合施工方案要求不符合口
6、符合垫铁布置位置符合规范要求不符合口符合每组垫铁块数符合规范要求不符合口符合每组垫铁高度符合设计文件和规范要求不符合口符合斜垫铁搭接长度符合规范要求不符合符合垫铁间点焊固定符合规范要求不符合符合结论：经检查，口不符合口符合设计文件和规范要求，不可以口可以隐蔽。建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：质量检查员：施工班组长：日期：年月日XXX-J301机器安装检验记录工程名称：XXX省XXX石油化工有限公司10万吨/年环己酮工程单元名称：污水处理系统设备名称单螺杆泵设备位号1号型号G50-1项目允许值实测值标高偏差，mm5+2中心线位置偏差，m
7、m纵向+5偏东3横向5偏北2垂直偏差，mm0o180o/90/270/水平偏差,mm/m纵向0.10.08横向0.20.15/备注或附图：检验结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：质量检查员：施工班组长：日期：年月日XXX-J302工程名称：XXX省XXX石油化工有限公司10轴对中记录万吨/年环己酮工程单元名称：污水处理系统设备名称单螺杆泵设备位号1号联轴器型式弹性联轴器测量方式口双表口三表其他产b,U.1&atJJa：iIbj检测部位示意图单位：mm联轴器编号径向位移轴向倾斜端面间隙百分表固定位置允许值实测值允许值百分表回转直径实测
8、值允许值实测值aa2asab1b2bab10.050-7-8-10.2/100010000-10.62-4泵侧注1：联轴器编号从驱动机侧开始顺序编号。注2：口有口无，实际轴对中测量曲线图附后。结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：质量检查员：施工班组长：日期：年月日XXX-J301机器安装检验记录工程名称：XXX省XXX石油化工有限公司10万吨/年环己酮工程单元名称：污水处理系统设备名称自吸式无堵排污泵设备位号1号型号50ZW-20-12项目允许值实测值标高偏差，mm5+1中心线位置偏差，mm纵向5-1横向5+2垂直偏差，mmO018
9、Oo/90/270/水平偏差,mmm纵向0.10.10横向0.20.18/备注或附图：检验结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：质量检查员：施工班组长：日期：年月日XXX-J302工程名称：XXX省XXX石油化工有限公司10轴对中记录万吨/年环己酮工程单元名称：污水处理系统设备名称自吸式无堵排污泵设备位号1号联轴器型式弹性联轴器测量方式口双表口三表其他产b,、/I、U.1&LtJa：iIbi1检测部位示意图单位：mm联轴器编号径向位移轴向倾斜端面间隙百分表固定位置允许值实测值允许值百分表回转直径实测值允许值实测值aa2asab1b2b
10、3b10.0500.020.060.040.2/1000900-0.01-0.03-0.022-4泵侧注1：联轴器编号从驱动机侧开始顺序编号。注2：口有口无，实际轴对中测量曲线图附后。结论：建设/监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：质量检查员：施工班组长：日期：年月日XXX-J306机器单机试车记录工程名称：XXX省XXX石油化工有限公司IO万吨/年环已酮工程单元名称：污水处理系统设备名称自吸式无堵排污泵位号1号工作介质污水驱动机种类三相异步电动机转速2900rmin试车介质水试车类别口空负荷口负荷环境温度15试车日期2010年1月25日连续运转时间Ih启动电流A启动时刻9：00检查项目设计值/允许值实测值运行记录时刻9:009:3010:00压力MPa进口出口0.10.10.1轴承温度联轴器侧80152731非联轴器侧驱动机承捶CJ轴llaC联轴器侧80153545非联轴器侧80152025目压，V380电流，A4.
