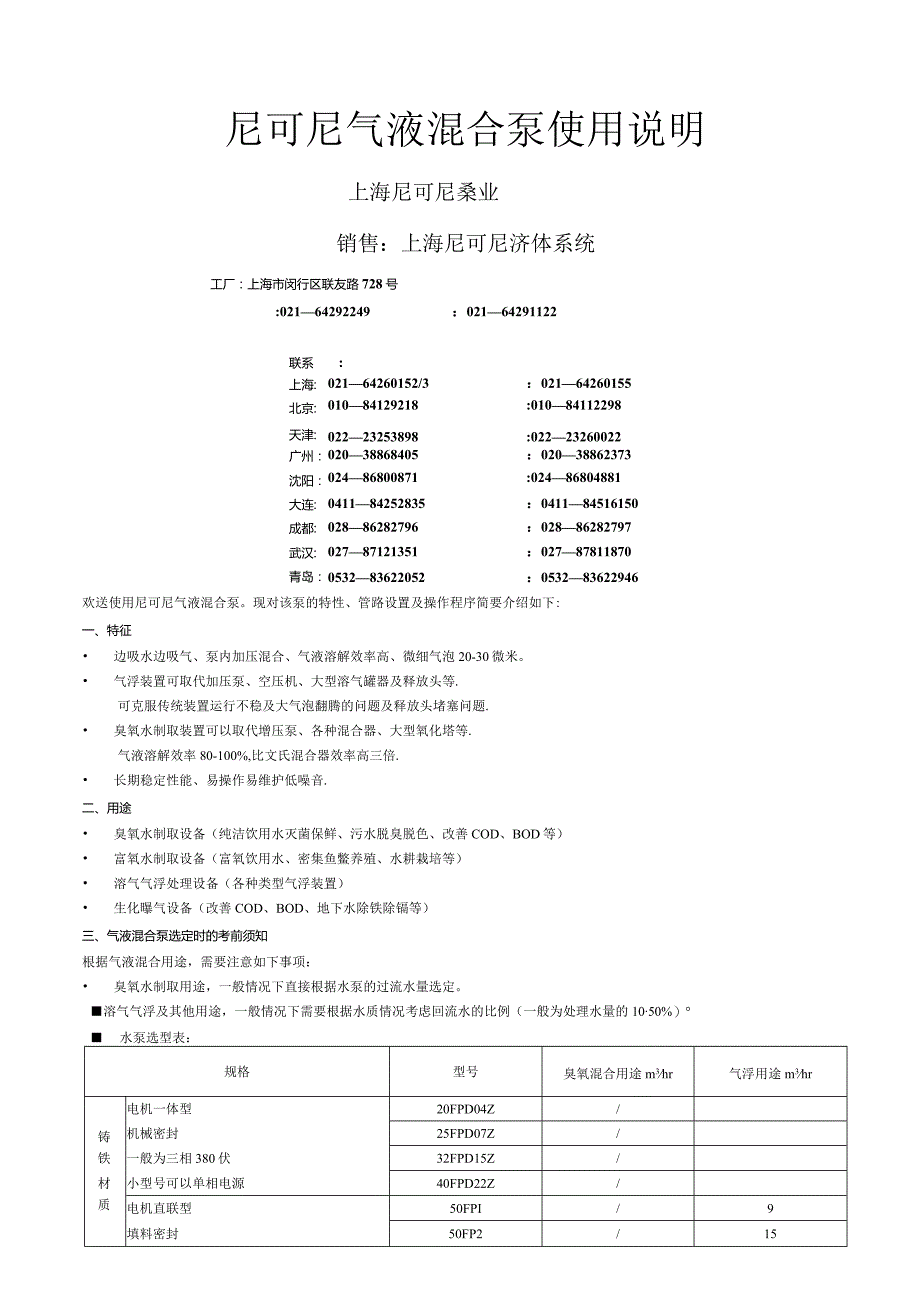

1、尼可尼气液混合泵使用说明上海尼可尼桑业销售：上海尼可尼济体系统工厂：上海市闵行区联友路728号:02164292249：02164291122联系:上海:02164260152/3：02164260155北京:01084129218:01084112298天津:02223253898:02223260022广州：02038868405：02038862373沈阳：02486800871:02486804881大连:041184252835：041184516150成都:02886282796：02886282797武汉:02787121351：02787811870青岛：05328362205
2、2：053283622946欢送使用尼可尼气液混合泵。现对该泵的特性、管路设置及操作程序简要介绍如下:一、特征 边吸水边吸气、泵内加压混合、气液溶解效率高、微细气泡20-30微米。 气浮装置可取代加压泵、空压机、大型溶气罐器及释放头等.可克服传统装置运行不稳及大气泡翻腾的问题及释放头堵塞问题. 臭氧水制取装置可以取代增压泵、各种混合器、大型氧化塔等.气液溶解效率80-100%,比文氏混合器效率高三倍. 长期稳定性能、易操作易维护低噪音.二、用途 臭氧水制取设备（纯洁饮用水灭菌保鲜、污水脱臭脱色、改善COD、BOD等） 富氧水制取设备（富氧饮用水、密集鱼鳖养殖、水耕栽培等） 溶气气浮处理设备（各
3、种类型气浮装置） 生化曝气设备（改善COD、BOD、地下水除铁除镉等）三、气液混合泵选定时的考前须知根据气液混合用途，需要注意如下事项： 臭氧水制取用途，一般情况下直接根据水泵的过流水量选定。溶气气浮及其他用途，一般情况下需要根据水质情况考虑回流水的比例（一般为处理水量的1050%）水泵选型表：规格型号臭氧混合用途m3hr气浮用途m3hr电机一体型20FPD04Z/铸机械密封25FPD07Z/铁一般为三相380伏32FPD15Z/材小型号可以单相电源40FPD22Z/质电机直联型50FPI/9填料密封50FP2/1565FP-G/65FP-2G/80FP-G/不锈钢材质电机一体型机械密封一般为

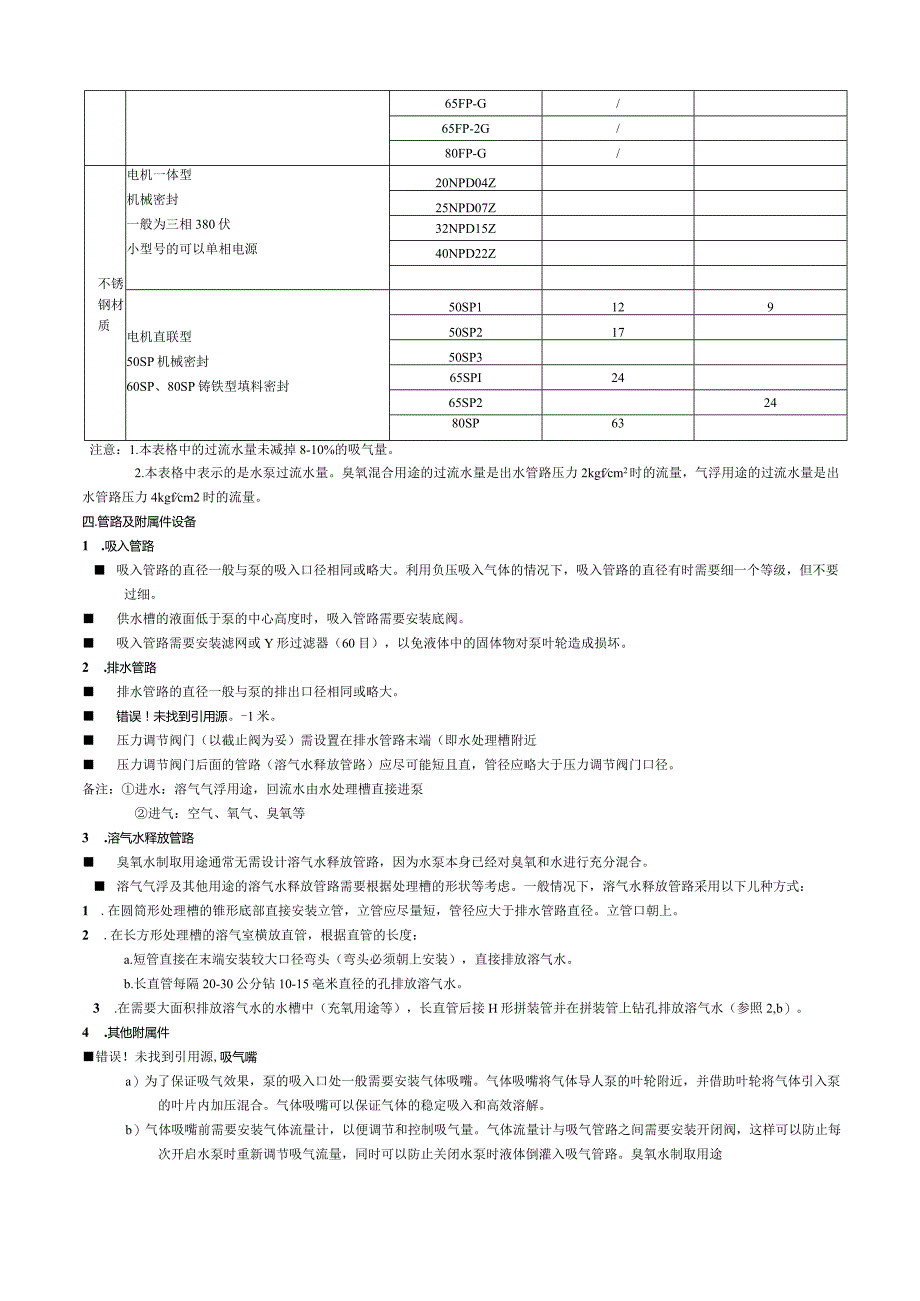

4、三相380伏小型号的可以单相电源20NPD04Z25NPD07Z32NPD15Z40NPD22Z电机直联型50SP机械密封60SP、80SP铸铁型填料密封50SP112950SP21750SP365SPI2465SP22480SP63注意：1.本表格中的过流水量未减掉8-10%的吸气量。2.本表格中表示的是水泵过流水量。臭氧混合用途的过流水量是出水管路压力2kgfcm2时的流量，气浮用途的过流水量是出水管路压力4kgfcm2时的流量。四.管路及附属件设备1 .吸入管路 吸入管路的直径一般与泵的吸入口径相同或略大。利用负压吸入气体的情况下，吸入管路的直径有时需要细一个等级，但不要过细。 供水槽的
5、液面低于泵的中心高度时，吸入管路需要安装底阀。 吸入管路需要安装滤网或Y形过滤器（60目），以免液体中的固体物对泵叶轮造成损坏。2 .排水管路 排水管路的直径一般与泵的排出口径相同或略大。 错误！未找到引用源。-1米。 压力调节阀门（以截止阀为妥）需设置在排水管路末端（即水处理槽附近 压力调节阀门后面的管路（溶气水释放管路）应尽可能短且直，管径应略大于压力调节阀门口径。备注：进水：溶气气浮用途，回流水由水处理槽直接进泵进气：空气、氧气、臭氧等3 .溶气水释放管路 臭氧水制取用途通常无需设计溶气水释放管路，因为水泵本身已经对臭氧和水进行充分混合。 溶气气浮及其他用途的溶气水释放管路需要根据处理槽
6、的形状等考虑。一般情况下，溶气水释放管路采用以下儿种方式：1 .在圆筒形处理槽的锥形底部直接安装立管，立管应尽量短，管径应大于排水管路直径。立管口朝上。2 .在长方形处理槽的溶气室横放直管，根据直管的长度：a.短管直接在末端安装较大口径弯头（弯头必须朝上安装），直接排放溶气水。b.长直管每隔20-30公分钻10-15亳米直径的孔排放溶气水。3 .在需要大面积排放溶气水的水槽中（充氧用途等），长直管后接H形拼装管并在拼装管上钻孔排放溶气水（参照2,b）。4 .其他附属件错误！未找到引用源,吸气嘴a）为了保证吸气效果，泵的吸入口处一般需要安装气体吸嘴。气体吸嘴将气体导人泵的叶轮附近，并借助叶轮将气

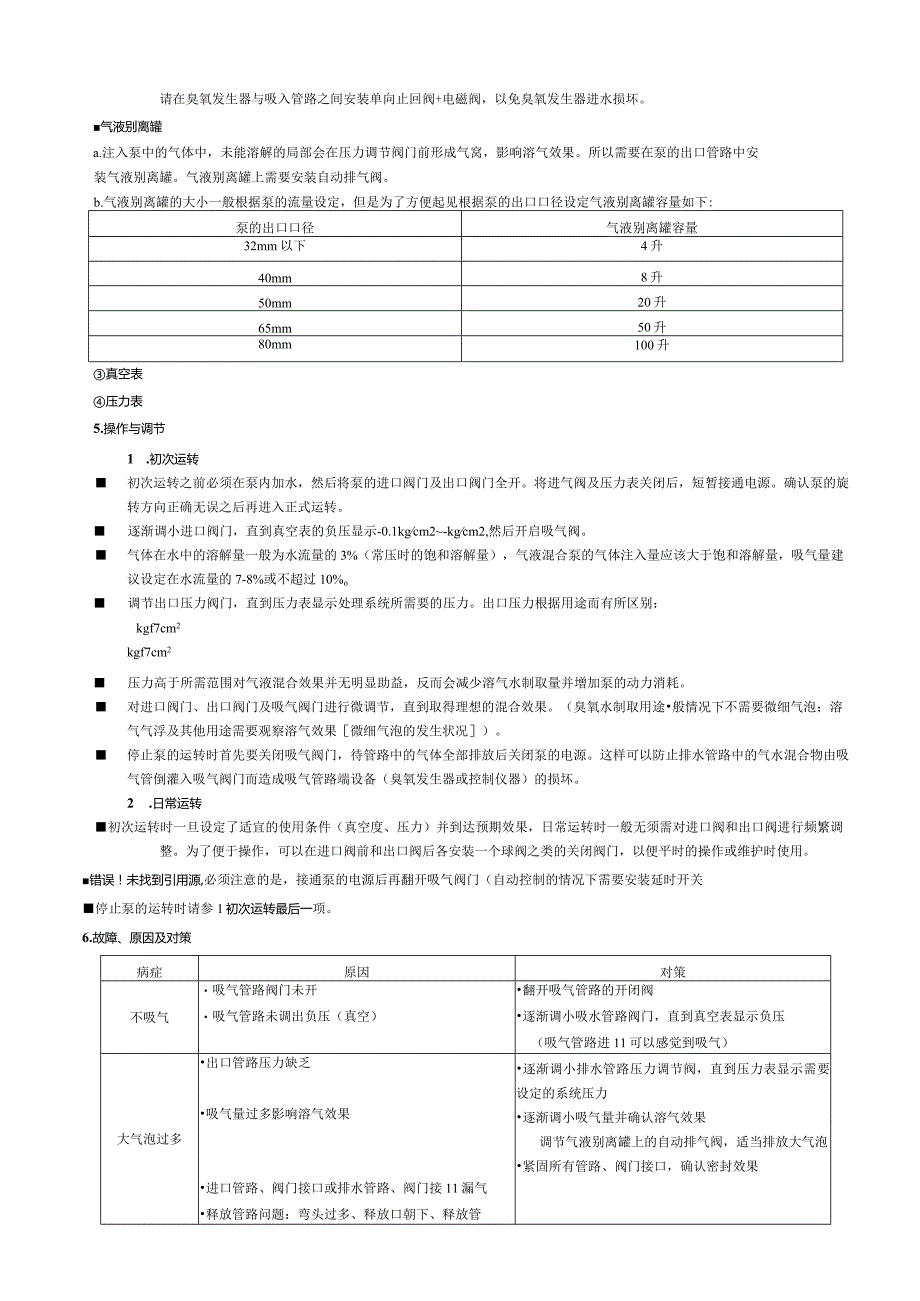

7、体引入泵的叶片内加压混合。气体吸嘴可以保证气体的稳定吸入和高效溶解。b）气体吸嘴前需要安装气体流量计，以便调节和控制吸气量。气体流量计与吸气管路之间需要安装开闭阀，这样可以防止每次开启水泵时重新调节吸气流量，同时可以防止关闭水泵时液体倒灌入吸气管路。臭氧水制取用途请在臭氧发生器与吸入管路之间安装单向止回阀+电磁阀，以免臭氧发生器进水损坏。气液别离罐a.注入泵中的气体中，未能溶解的局部会在压力调节阀门前形成气窝，影响溶气效果。所以需要在泵的出口管路中安装气液别离罐。气液别离罐上需要安装自动排气阀。b.气液别离罐的大小一般根据泵的流量设定，但是为了方便起见根据泵的出口口径设定气液别离罐容量如下:泵
8、的出口口径气液别离罐容量32mm以下4升40mm8升50mm20升65mm50升80mm100升真空表压力表5.操作与调节1 .初次运转 初次运转之前必须在泵内加水，然后将泵的进口阀门及出口阀门全开。将进气阀及压力表关闭后，短暂接通电源。确认泵的旋转方向正确无误之后再进入正式运转。 逐渐调小进口阀门，直到真空表的负压显示-0.1kgcm2-kgcm2,然后开启吸气阀。 气体在水中的溶解量一般为水流量的3%（常压时的饱和溶解量），气液混合泵的气体注入量应该大于饱和溶解量，吸气量建议设定在水流量的7-8%或不超过10%o 调节出口压力阀门，直到压力表显示处理系统所需要的压力。出口压力根据用途而有所
9、区别：kgf7cm2kgf7cm2 压力高于所需范围对气液混合效果并无明显助益，反而会减少溶气水制取量并增加泵的动力消耗。 对进口阀门、出口阀门及吸气阀门进行微调节，直到取得理想的混合效果。（臭氧水制取用途般情况下不需要微细气泡；溶气气浮及其他用途需要观察溶气效果微细气泡的发生状况）。 停止泵的运转时首先要关闭吸气阀门，待管路中的气体全部排放后关闭泵的电源。这样可以防止排水管路中的气水混合物由吸气管倒灌入吸气阀门而造成吸气管路端设备（臭氧发生器或控制仪器）的损坏。2 .日常运转初次运转时一旦设定了适宜的使用条件（真空度、压力）并到达预期效果，日常运转时一般无须需对进口阀和出口阀进行频繁调整。为
10、了便于操作，可以在进口阀前和出口阀后各安装一个球阀之类的关闭阀门，以便平时的操作或维护时使用。错误！未找到引用源,必须注意的是，接通泵的电源后再翻开吸气阀门（自动控制的情况下需要安装延时开关停止泵的运转时请参1初次运转最后一项。6.故障、原因及对策病症原因对策不吸气吸气管路阀门未开吸气管路未调出负压（真空）翻开吸气管路的开闭阀逐渐调小吸水管路阀门，直到真空表显示负压（吸气管路进11可以感觉到吸气）大气泡过多出口管路压力缺乏吸气量过多影响溶气效果进口管路、阀门接口或排水管路、阀门接11漏气释放管路问题：弯头过多、释放口朝下、释放管逐渐调小排水管路压力调节阀，直到压力表显示需要设定的系统压力逐渐调
11、小吸气量并确认溶气效果调节气液别离罐上的自动排气阀，适当排放大气泡紧固所有管路、阀门接口，确认密封效果路过长且未打孔出口管路的压力调节阀与水处理槽之间距离过长、弯头过多、管路阀门种类不对（球阀、针阀等）将弯头减少到最低限度、释放口朝上安装、在管路上钻孔将排水管路阀门移到水处理槽附近、将弯头减少到最低限度、使用截止阀或闸阀溶气效果不稳定排水管路被大气泡堵塞调节气液别离罐上的自动排气阀，适当排放大气泡电机不转未接通电源泵内进入异物卡住泵叶轮电机烧毁接通电源翻开泵盖去除异物，更换叶轮或轴封更换电机泵轴处漏水机械密封损坏填料密封漏水超过允许范围更换机械密封适当旋紧填料密封压环螺栓如果填料密封损坏那么须更换
