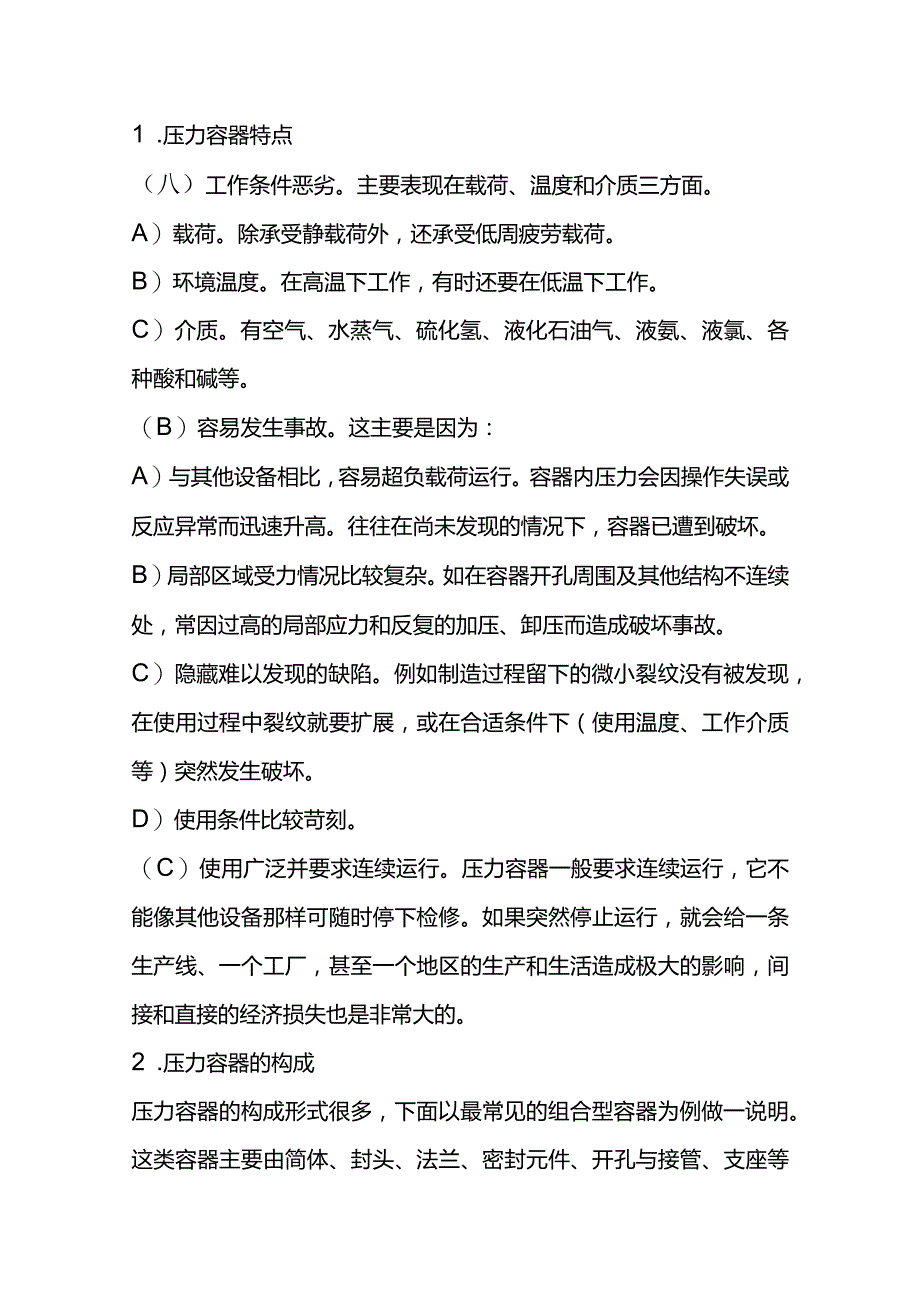

技能培训之压力容器特点及构成.docx_第1页
第1页 / 共2页

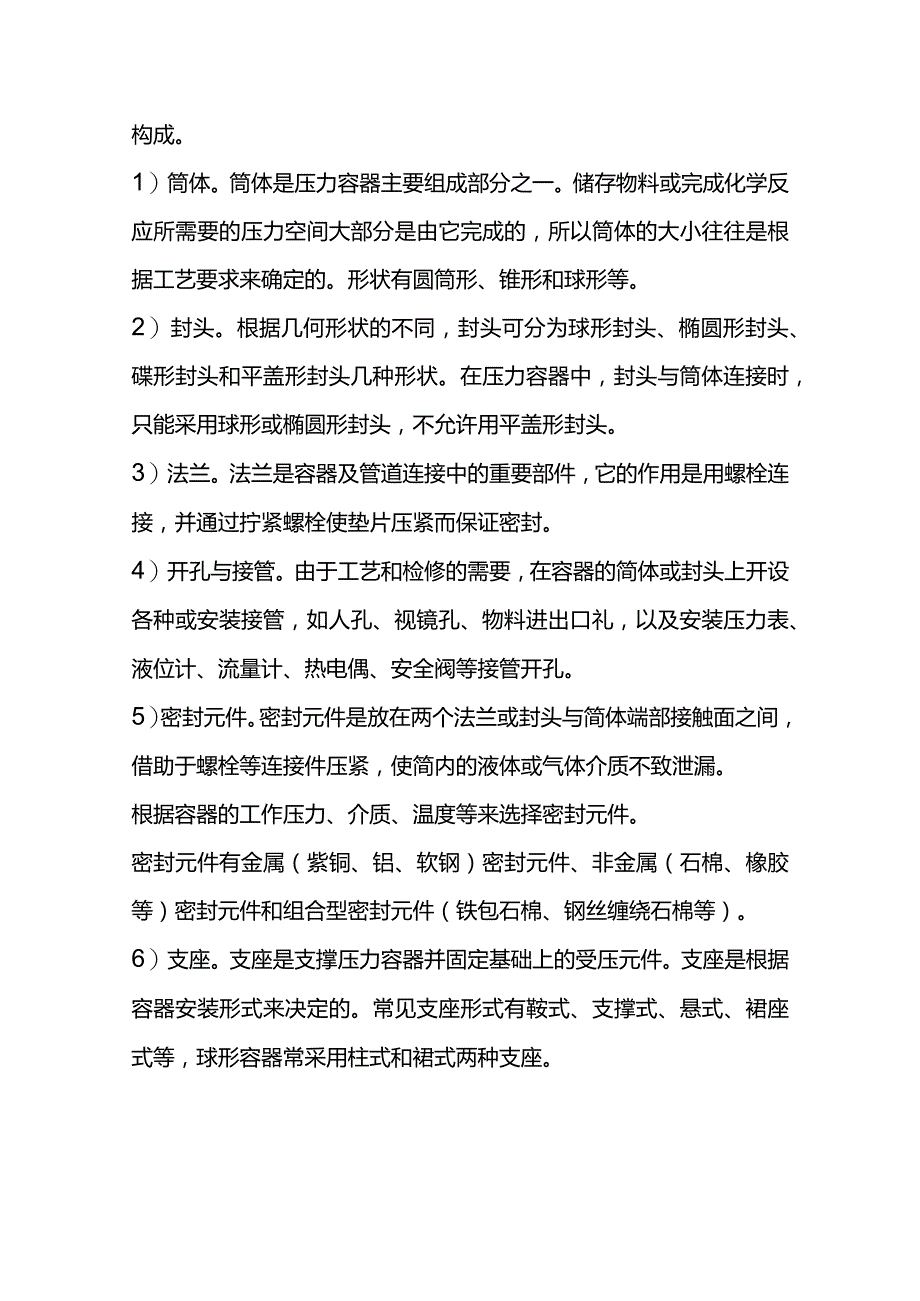

技能培训之压力容器特点及构成.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《技能培训之压力容器特点及构成.docx》由会员分享,可在线阅读,更多相关《技能培训之压力容器特点及构成.docx(2页珍藏版)》请在第壹文秘上搜索。

1、1 .压力容器特点(八)工作条件恶劣。主要表现在载荷、温度和介质三方面。A)载荷。除承受静载荷外,还承受低周疲劳载荷。B)环境温度。在高温下工作,有时还要在低温下工作。C)介质。有空气、水蒸气、硫化氢、液化石油气、液氨、液氯、各种酸和碱等。(B)容易发生事故。这主要是因为:A)与其他设备相比,容易超负载荷运行。容器内压力会因操作失误或反应异常而迅速升高。往往在尚未发现的情况下,容器已遭到破坏。B)局部区域受力情况比较复杂。如在容器开孔周围及其他结构不连续处,常因过高的局部应力和反复的加压、卸压而造成破坏事故。C)隐藏难以发现的缺陷。例如制造过程留下的微小裂纹没有被发现,在使用过程中裂纹就要扩展

2、,或在合适条件下(使用温度、工作介质等)突然发生破坏。D)使用条件比较苛刻。(C)使用广泛并要求连续运行。压力容器一般要求连续运行,它不能像其他设备那样可随时停下检修。如果突然停止运行,就会给一条生产线、一个工厂,甚至一个地区的生产和生活造成极大的影响,间接和直接的经济损失也是非常大的。2 .压力容器的构成压力容器的构成形式很多,下面以最常见的组合型容器为例做一说明。这类容器主要由简体、封头、法兰、密封元件、开孔与接管、支座等构成。1)筒体。筒体是压力容器主要组成部分之一。储存物料或完成化学反应所需要的压力空间大部分是由它完成的,所以筒体的大小往往是根据工艺要求来确定的。形状有圆筒形、锥形和球

3、形等。2)封头。根据几何形状的不同,封头可分为球形封头、椭圆形封头、碟形封头和平盖形封头几种形状。在压力容器中,封头与筒体连接时,只能采用球形或椭圆形封头,不允许用平盖形封头。3)法兰。法兰是容器及管道连接中的重要部件,它的作用是用螺栓连接,并通过拧紧螺栓使垫片压紧而保证密封。4)开孔与接管。由于工艺和检修的需要,在容器的简体或封头上开设各种或安装接管,如人孔、视镜孔、物料进出口礼,以及安装压力表、液位计、流量计、热电偶、安全阀等接管开孔。5)密封元件。密封元件是放在两个法兰或封头与简体端部接触面之间,借助于螺栓等连接件压紧,使简内的液体或气体介质不致泄漏。根据容器的工作压力、介质、温度等来选择密封元件。密封元件有金属(紫铜、铝、软钢)密封元件、非金属(石棉、橡胶等)密封元件和组合型密封元件(铁包石棉、钢丝缠绕石棉等)。6)支座。支座是支撑压力容器并固定基础上的受压元件。支座是根据容器安装形式来决定的。常见支座形式有鞍式、支撑式、悬式、裙座式等,球形容器常采用柱式和裙式两种支座。
