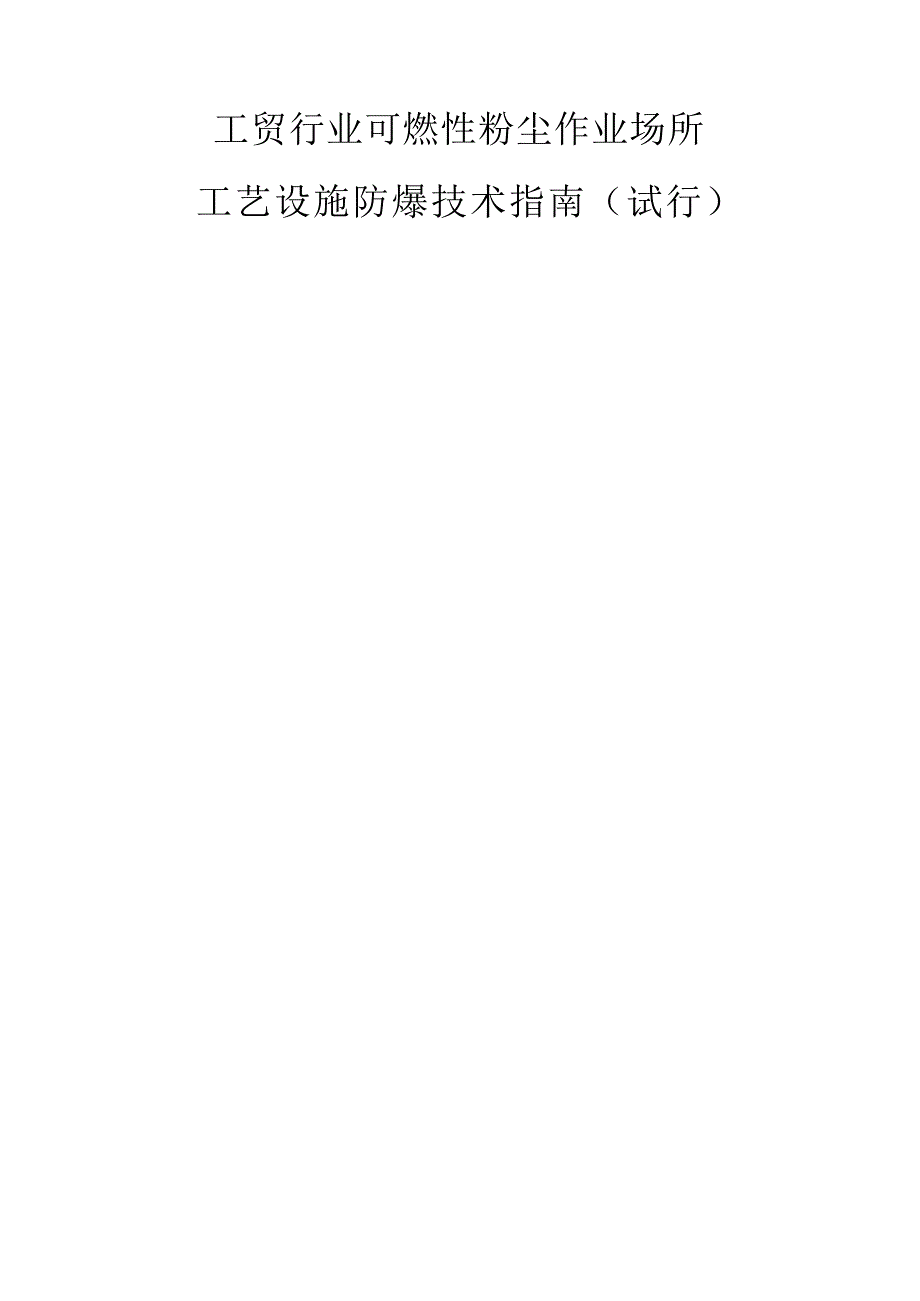

《工贸行业可燃性粉尘作业场所工艺设施防爆技术指南(试行).docx》由会员分享，可在线阅读，更多相关《工贸行业可燃性粉尘作业场所工艺设施防爆技术指南(试行).docx（29页珍藏版）》请在第壹文秘上搜索。

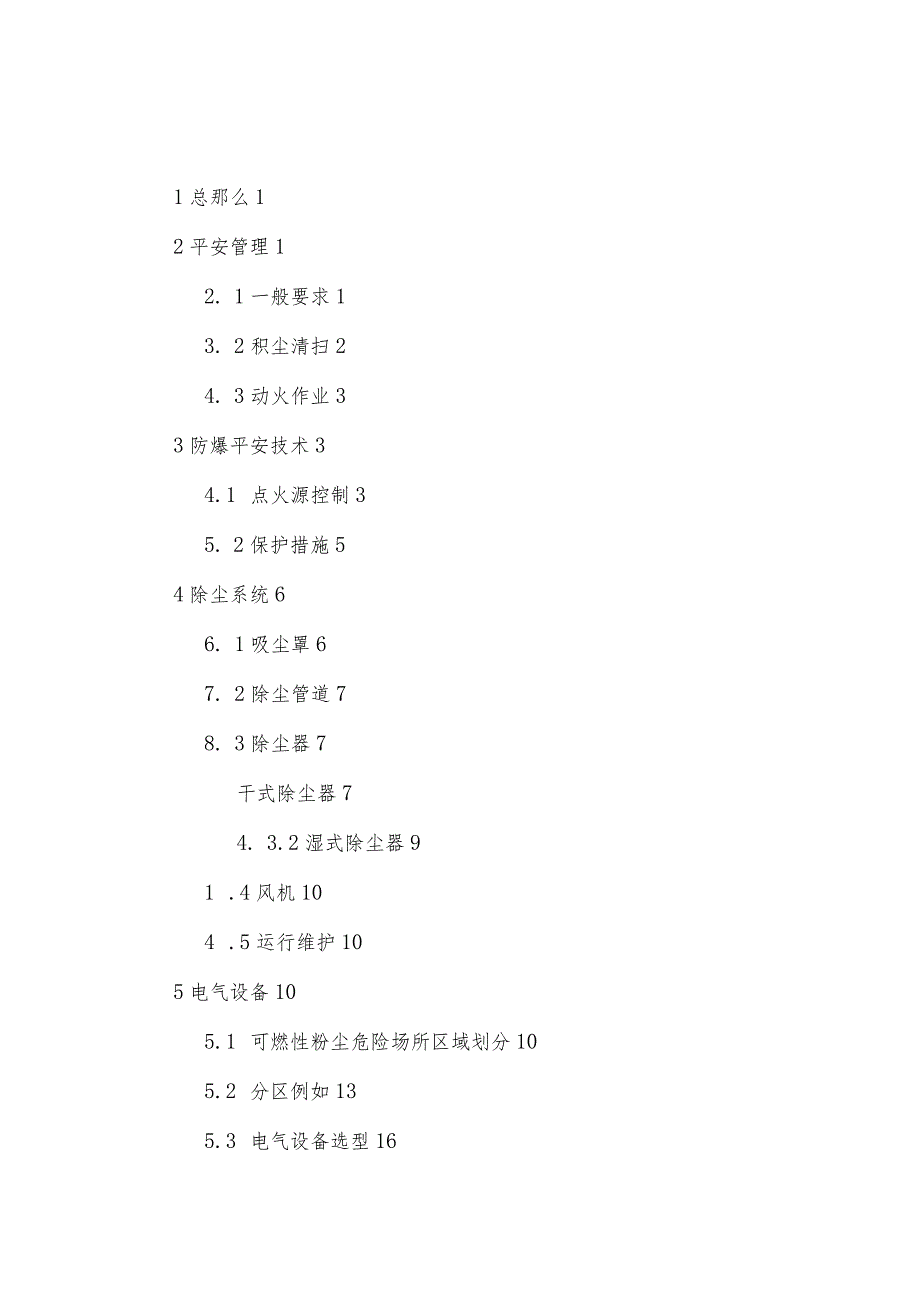

1、工贸行业可燃性粉尘作业场所工艺设施防爆技术指南（试行）1总那么12平安管理12. 1一般要求13. 2积尘清扫24. 3动火作业33防爆平安技术34.1 点火源控制35. 2保护措施54除尘系统66. 1吸尘罩67. 2除尘管道78. 3除尘器7干式除尘器74. 3.2湿式除尘器91 .4风机104 .5运行维护105电气设备105.1 可燃性粉尘危险场所区域划分105.2 分区例如135.3 电气设备选型166生产设备176.1料仓176.2筒仓176.3给料设备186.4输送设备196.4.1气力输送196.4.2埋刮板输送机196.4.3带式输送机206.4.4斗式提升机206.5粉碎（
2、研磨）设备226.6筛分设备226.7混合与搅拌设备226.8枯燥设备236.9抛光打磨236.10粉末喷涂247设备检查与维修25参考标准：26工贸行业可燃性粉尘作业场所工艺设施防爆技术指南试行1总那么为深刻吸取江苏省苏州昆山市中荣金属制品“82特别重大粉尘爆炸事故教训，认真贯彻落实严防企业粉尘爆炸五条规定（国家平安监管总局第68号令）和关于深入开展粉尘作业和使用场所防范粉尘爆炸大检查的通知（安委办明电（2023）14号）要求，在深入分析近年发生的粉尘爆炸事故和涉及可燃性粉尘作业场所粉尘防爆平安管理现状根底上，依照粉尘防爆平安规程等有关标准标准，编写了工贸行业可燃性粉尘作业场所工艺设施防爆技
3、术指南（试行），以指导工贸行业粉尘涉爆企业在工艺、设备、管理等方面做好粉尘防爆工作，确保平安生产。有关防爆具体技术要求，以相关国家标准和行业标准为准。2平安管理2.1 一般要求涉及可燃性粉尘企业通过危险源辨识、粉尘爆炸性检测分析确定本企业粉尘爆炸性场所，并根据粉尘特性、爆炸限值制定相应的预防和控制措施及其实施细那么，结合危险源辨识结果，制定检查方案和大纲。重点检查料仓、除尘、破碎等存在粉尘爆炸隐患的生产作业区域。全面排查治理事故隐患，从源头上采取防爆控爆措施，防范粉尘爆炸事故的发生。企业针对实际情况普及粉尘防爆知识，吸取国内外同行业粉尘爆炸事故教训，使员工了解本企业可燃性粉尘爆炸危险场所和危险
4、程度，并掌握其防爆措施；完善粉尘防爆应急现场处置方案，提高员工平安专业知识和应急处置能力；同时完善相关平安管理规章制度，建立粉尘防爆工作的长效机制。安装有产生可燃性粉尘的工艺设备如装有抛光、研磨、除尘等设备的车间或存在可燃性粉尘的建（构）筑物如料仓等，应按照有关标准规定与其他建（构）筑物保持适当的防火距离。在结构方面首选轻型结构屋顶的单层建筑；假设采用多层建筑，宜采用框架结构并在墙上设置符合泄爆要求的泄爆口；如果将窗户或其他开口作为泄爆口，核算泄爆面积以保证在爆炸时其能有效地进行泄爆。建（构）筑物的梁、支架、墙及设备等，在安装时应考虑便于清扫积聚的粉尘。工作区必须设置符合要求的疏散通道、撤离标
5、志和应急照明设备。在生产或检修过程中未经过平安主管批准，不得停止或更换、撤除除尘、泄爆、隔爆、惰化等粉尘爆炸预防及控制设备设施。根据本企业可燃性粉尘特性对产生粉尘的车间采用负压吸尘、洒水降尘等不会产生二次扬尘的方式进行清扫，使作业场所积累的粉尘量降至最低。粉尘爆炸危险场所严禁各类明火，在粉尘爆炸危险场所进行动火作业前，办理动火审批，清扫动火场所积尘，同时停止抛光、打磨等产生粉尘的作业，同时采取相应防护措施。检修时应当使用防爆工具，不得敲击各金属部件。存在可燃性粉尘车间的电器线路采用镀锌钢管套管保护，设备接地可靠、电源采取防爆措施；严禁乱拉私接临时电线，电气线路符合行业标准。2.2 积尘清扫工艺
6、设备的接头、检查门、挡板、泄爆口盖等封闭严密，防止粉尘泄漏，从源头上防止扬尘。制定完善粉尘清扫制度，明确清扫时间、地点、方式以及清扫人员的职责等内容，交接班过程中做到“上不清，下不接。为防止二次扬尘，清扫过程中不能使用压缩空气等进行吹扫，可采取负压吸尘、洒水降尘等方式清扫。2.3 动火作业企业根据自身情况制定动火作业平安管理制度和操作规程。在粉尘爆炸危险场所进行动火作业前，报告企业平安负责人审批，并取得动火作业证。凡可拆卸的设备、管道一律拆下并搬运到平安地区进行动火作业。在与密闭容器相连的管道上有隔离闸门的，确保隔离闸门严密关闭；无隔离闸门的，撤除一段管道并封闭管口或用阻燃材料将管道隔离。作业
7、现场在建（构）筑物内时，翻开动火作业点所处楼层10米半径范围内的所有门窗，便于泄爆；同时严密堵塞作业现场10米范围内的全部楼面和墙壁上的孔洞、通风除尘吸口，防止火苗侵入。动火作业开始前，停止一切产生粉尘的作业，并去除作业点10米范围内的可燃性粉尘，用水冲洗淋湿地面和墙壁（遇湿反响的粉尘除外）；去除作业范围内的所有可燃物，不能移走的可燃建筑或物体用阻燃材料加以保护。动火作业时，有平安员在现场监护，并备有适量和适用的灭火器材及供水管路，确保作业现场及时冷却和淋灭周围火星。作业结束后，动火人员和监护人员要共同熄灭剩余火迹，清扫作业现场，检查无残留火迹，确认平安方准撤离现场。3防爆平安技术3.1 点火
8、源控制引起可燃性粉尘爆炸的点火源主要包括进入现场人员所携带的火种、发热设备设施、雷电、静电、生产中摩擦或碰撞产生的火花以及有自燃倾向粉尘的自燃。任何人员进入可燃性粉尘的场所禁止携带打火机、火柴等火种或其他易燃易爆物品；与粉尘直接接触的设备或装置（如光源、加热源等）的外表温度低于该区域存在粉尘的最低着火温度。存在可燃性粉尘的场所应尽量不采用皮带传动；假设采用皮带传送，应当安装速差传感器和自动防滑保护装置，当发生滑动摩擦时，保护装置能确保自动停机。工艺设备的轴承密封防尘，如有过热可能，安装能连续监测轴承温度的探测器。经常检查轴承的温度，如发现轴承过热，能够立即停车检修。有粉尘爆炸危险的建筑物应当设
9、置避雷针、避雷带、避雷网、避雷线等可靠防雷措施。有粉尘爆炸危险的场所所有金属设备、装置外壳、金属管道、支架、构件、部件等均采用防静电直接接地，接地电阻不得大于IoOQ,不便或工艺不允许直接接地的，通过导静电材料或制品间接接地；金属管道连接处（如法兰）进行跨接。对于可能会因摩擦产生静电的粉末，直接用于盛装的器具、输送管道（带）等采用金属或防静电材料制成。在粉尘爆炸危险场所的工作人员穿戴防静电的工作服、鞋、手套，禁止穿戴化纤、丝绸衣物；必要时操作人员佩带接地的导电的腕带、腿带和围裙；地面采用导电地面。给料设备在加料时保持满料且流量均匀，防止断料造成空转而摩擦生热，同时在进料处安装能除去混入料中杂物
10、的磁铁、气动别离器或筛子，防止杂物与设备碰撞产生火花；当粉料为铝、镁、钛、错等金属粉末或含有这些金属的粉末时，采取有效措施防止粉末与设备摩擦产生火花。研磨机如果研磨具有爆炸危险的物料，设备内衬选用橡皮或其他软材料，所有的研磨体采用青铜球，以防止研磨过程中产生火花。在检修和清理作业过程中使用铜、铝、木器、竹器等防爆工具并尽量防止碰撞发生；在使用旋转磨轮和旋转切盘进行研磨和切割时采取与动火作业等效的保护措施。进入粉尘生产现场的人员严禁穿带铁码、铁钉的鞋，同时不准使用铁器敲击墙壁、金属设备、管道及其他物体。对于有自燃倾向的粉料，热粉料在贮存前应设法冷却到正常贮存温度。在贮存过程中连续监测粉料温度；当
11、发现温度升高或气体析出时，采取使粉料冷却的措施；卸料系统有防止粉料积聚的措施Q3.2 保护措施目前粉尘爆炸保护措施主要有：泄爆、抑爆、隔爆、提高设备耐压能力或多种保护方案并用。泄爆主要指在设备或建筑物壁面安装或设置泄压装置，在爆炸压力尚未到达设备或建筑物的破坏压力之前被翻开，泄放内部爆炸压力，使设备或建筑物不致被破坏的控爆技术。容器、筒仓与设备的爆炸泄压一般设置在阀门、观察孔、人孔、清扫口以及管道部位，泄爆口的朝向防止人员受到泄爆危害；如果被保护的设备位于建筑物内，采用泄压导管的方式将泄压引到建筑物外。有粉尘爆炸危险的房间或建筑物各局部的泄爆可利用房间窗户、外墙或屋顶来实现。泄压口附近设置足够
12、的平安区，使人员和设备不会受到危害。管道各段应进行径向泄压，泄压面积至少等于管道的横截面积。安装在建筑物内的管道设置通向建筑物外的泄压导管。抑爆是指爆炸初始阶段，利用压力或温度传感器，探测爆炸发生后,通过切断电源、停车、关闭隔爆门、开启灭火装置等抑制爆炸的开展，保护设备的技术。隔爆是指爆炸发生后，通过物理化学作用阻止爆炸传播的技术。可采用化学和物理隔爆或其他隔爆装置，目前广泛采用的是隔爆阀。惰化是指在生产或处理易燃粉末的工艺设备中，采取其他平安技术措施后仍不能保证平安时，采用惰化技术。通常适用于筒仓、气力输送管道内部惰化，一般使用惰性气体如N2、COz等替代空气。爆炸时实现保护性停车：应根据车
13、间的大小，安装能互相联锁的动力电源控制箱；在紧急情况下能及时切断所有电机的电源。约束爆炸压力：生产和处理能导致爆炸的粉料时，假设无抑爆装置,也无泄压措施，那么所有的工艺设备应足以承受内部爆炸产生的超压，同时，各工艺设备之间的连接局部（如管道、法兰等）和设备本身有相同的强度；高强度设备与低强度设备之间的连接局部安装阻爆装置。4除尘系统除尘系统是利用吸尘罩捕集生产过程产生的含尘气体，在风机的作用下，含尘气体沿管道输送到除尘设备中，将粉尘别离出来，同时收集与处理别离出来的粉尘。因此，除尘系统主要包括吸尘罩、管道、除尘器、风机四个局部。4.1 吸尘罩在除尘系统中，粉尘入口处的吸尘罩内一般不会发生爆炸事
14、故，因为粉尘浓度在这里一般不会到达粉尘爆炸的下限。但吸尘罩如果将生产过程中产生的火花吸入，例如砂轮机工作时会产生大量的火花，就可能会引爆管道或除尘器中的粉尘，因此在磨削、打磨、抛光等易产生火花场所的吸尘罩与除尘系统管道相连接处安装火花探测自动报警装置和火花熄灭装置或隔离阀。同时在吸尘罩口安装适当的金属网，以防止铁片、螺钉等物被吸入与管道碰撞产生火花。吸尘罩的设置会直接影响产尘场所的除尘效果，设置时遵循“通、近、顺、封、便的原那么。通：在产尘点应形成较大的吸入风速，以便粉尘能畅通地被吸入；近：吸尘罩要尽量靠近产尘点；顺：顺着粉尘飞溅的方向设置罩口正面，以提高捕集效果；封：在不影响操作和生产的前提
15、下，吸尘罩应尽可能将尘源包围起来;便：吸尘罩的结构设计应便于操作，便于检修。4.2 除尘管道除尘系统管道发生爆炸的实例较多，主要是因为除尘管道内可燃性粉尘到达爆炸下限，同时遇到积累的静电或其他点火源，就可能发生爆炸；再者粉尘在管内沉积，当受到某种冲击时，可燃性粉尘再次飞扬，在瞬间形成高浓度粉尘云，假设遇上火源，也容易发生爆炸。管道应采用除静电钢质金属材料制造，以防止静电积聚，同时可适当增加管道内风速，以满足管道内风量在正常运行或故障情况下粉尘空气混合物最高浓度不超过爆炸下限的50%o为了防止粉尘在风管内沉积，可燃性粉尘的除尘管道截面应采用圆形，尽量缩短水平风管的长度，减少弯头数量，管道上不应设置端头和袋状管，防止粉尘积聚；水平管道每隔6米设有清理口。管道接口处采用金属构件紧固并采用与管道横截面面积相等的过渡连接。为了防止局部管道爆炸后能及时控制爆炸的进一步开展或防止爆炸引起冲击波外泄，造成扬尘，产生二次爆炸，管道架空敷设，不允许暗设和布置在地下、半地下建筑物中；管道长度每隔6米处，以及分支管道聚集到集中排风管道接口的集中排风管道上游的1米处，设置泄压面积和开启压力符合要求的径向控爆泄压口，各除尘支路与总回风管道连接处装设自动隔爆阀；假设控爆泄压口设置在厂房建筑物内时，使用长度不超过6米的泄压导管通向室外。4.3 除尘器干式除尘器除尘器中
