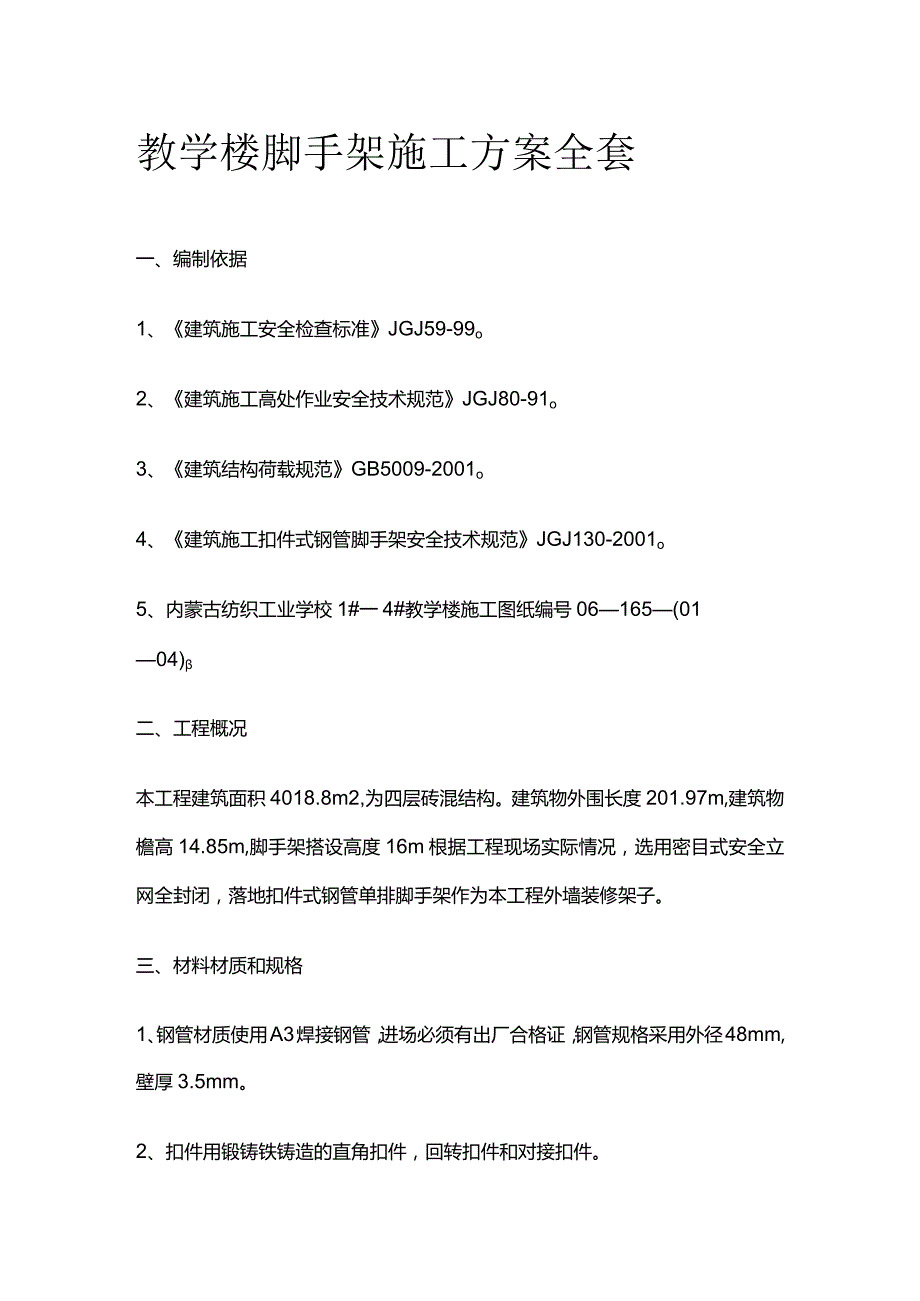

1、教学楼脚手架施工方案全套一、编制依据1、建筑施工安全检查标准JGJ59-99o2、建筑施工高处作业安全技术规范JGJ80-91o3、建筑结构荷载规范GB5009-2001o4、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001o5、内蒙古纺织工业学校1#一4#教学楼施工图纸编号06165(0104)二、工程概况本工程建筑面积4018.8m2,为四层砖混结构。建筑物外围长度201.97m,建筑物檐高14.85m,脚手架搭设高度16m根据工程现场实际情况，选用密目式安全立网全封闭，落地扣件式钢管单排脚手架作为本工程外墙装修架子。三、材料材质和规格1、钢管材质使用A3焊接钢管，进场必须有出厂

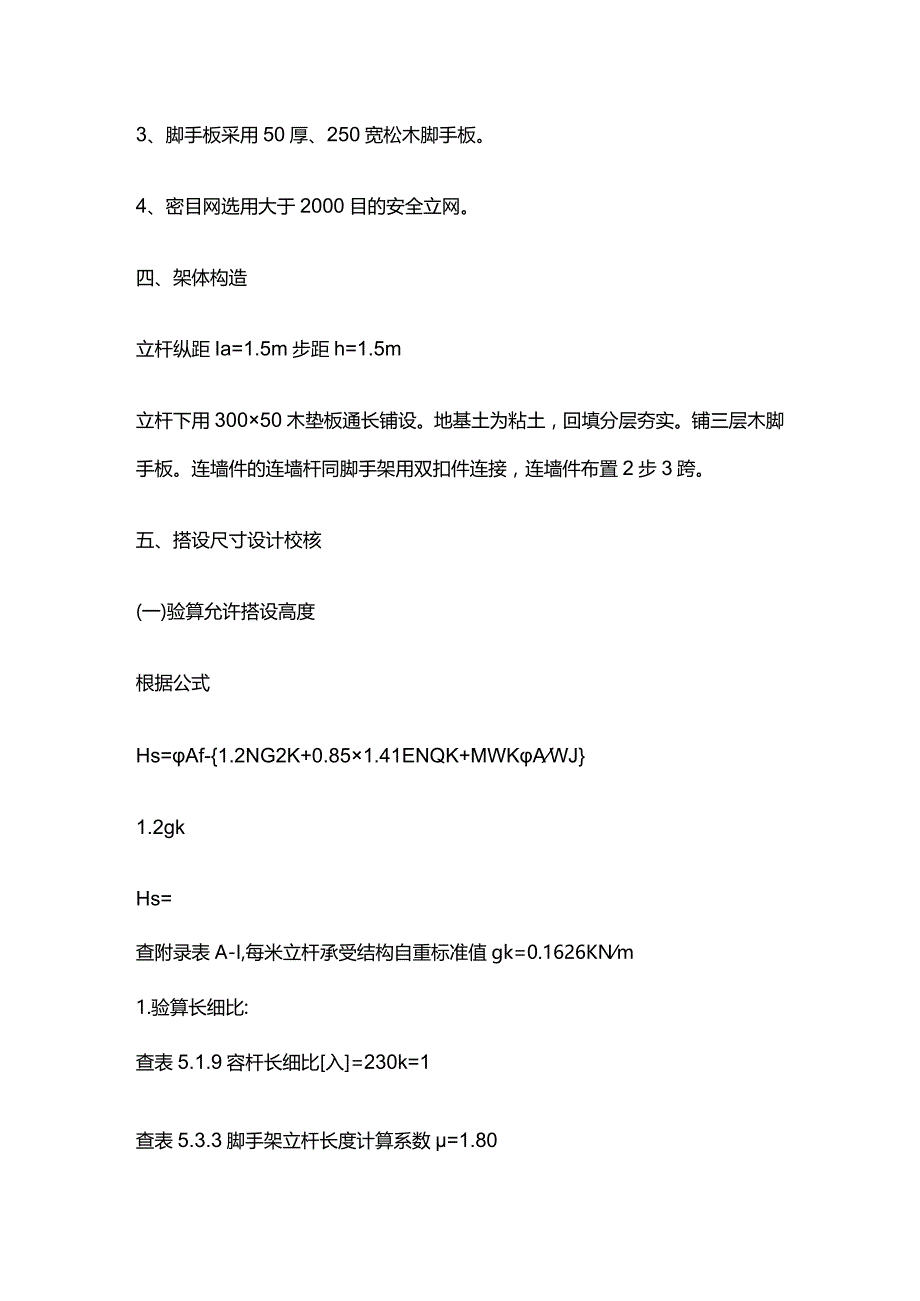

2、合格证，钢管规格采用外径48mm,壁厚3.5mm。2、扣件用锻铸铁铸造的直角扣件，回转扣件和对接扣件。3、脚手板采用50厚、250宽松木脚手板。4、密目网选用大于2000目的安全立网。四、架体构造立杆纵距Ia=1.5m步距h=1.5m立杆下用30050木垫板通长铺设。地基土为粘土，回填分层夯实。铺三层木脚手板。连墙件的连墙杆同脚手架用双扣件连接，连墙件布置2步3跨。五、搭设尺寸设计校核(一)验算允许搭设高度根据公式Hs=Af-1.2NG2K+0.851.41ENQK+MWKAWJ1.2gkHs=查附录表A-I,每米立杆承受结构自重标准值gk=0.1626KNm1.验算长细比:查表5.1.9容杆

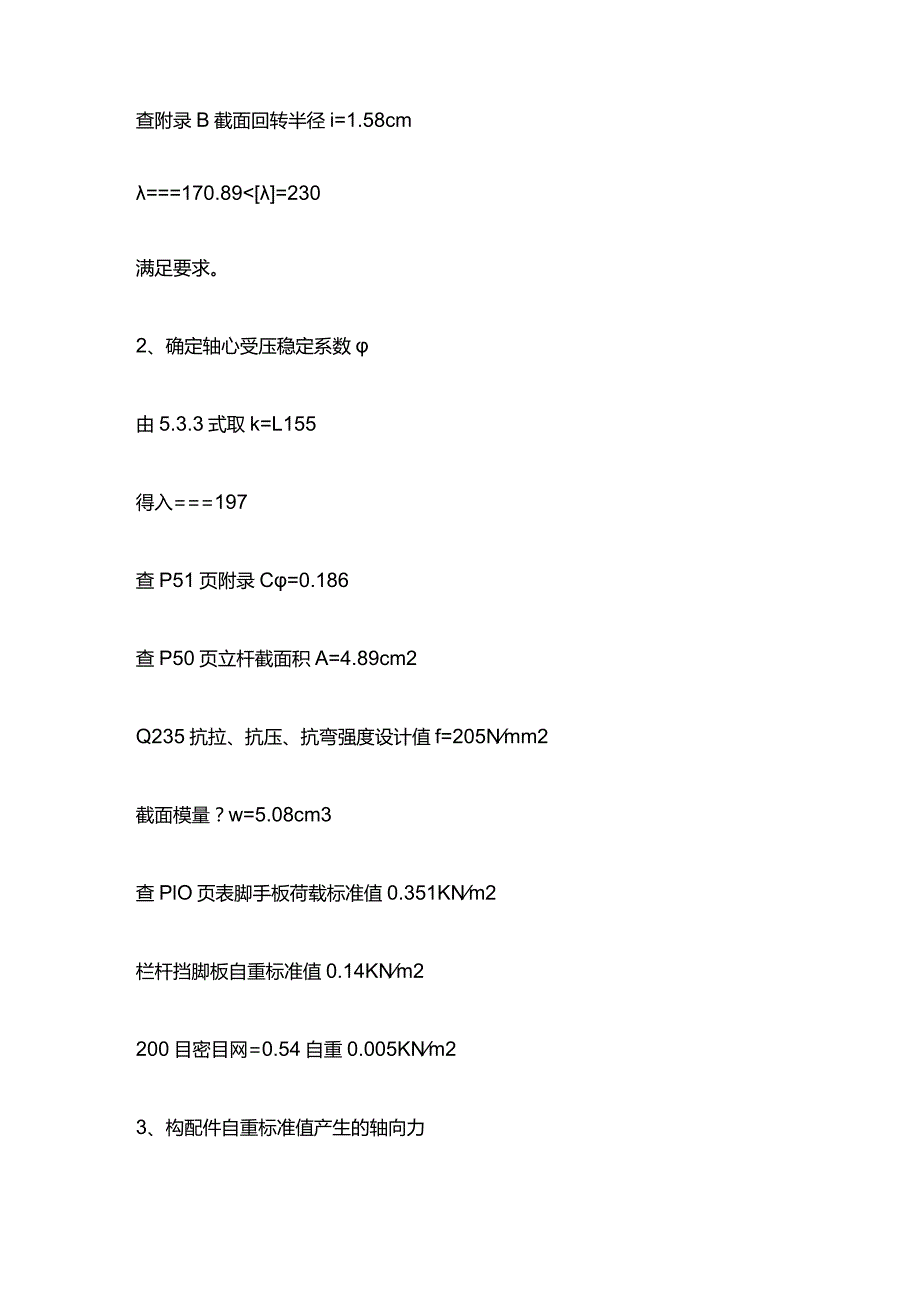

3、长细比入=230k=1查表5.3.3脚手架立杆长度计算系数=1.80查附录B截面回转半径i=1.58cm=170.89=230满足要求。2、确定轴心受压稳定系数由5.3.3式取k=L155得入=197查P51页附录C=0.186查P50页立杆截面积A=4.89cm2Q235抗拉、抗压、抗弯强度设计值f=205Nmm2截面模量？w=5.08cm3查PlO页表脚手板荷载标准值0.351KNm2栏杆挡脚板自重标准值0.14KNm2200目密目网=0.54自重0.005KNm23、构配件自重标准值产生的轴向力NG2k=+0.141.5+201.50.005=1.31KNNQK=1.80KN4、计算风荷
4、载标准值产生的弯矩MWkMwk=Wk=0.7zs0查荷载规范：z:风压高度变化系数20m处，z=0.84查表424P12页s:脚手架风荷载体型系数s=1.3=1.3（w+钢）=1.31.2+0.089=0.96（注：其中0.089为钢管挡风系数查P49页表）查荷载规范赤峰地区基本风压3=0.55KNm2Mk=0.105KNmHs=60.29m由公式5.3.7计算:H=56.86m取H=50m实际搭设高度20m,满足搭设高度限值。(二)立杆稳定性验算根据公式5.3.12+fN=1.2(NGlk+NG2k)+0.851.4NQKNGlk=0.150520=3.01KNNG2k=1.31KNNQK=
5、1.80KNN=1.2(3.01+1.31)+0.851.41.80=7.33KNM=0.851.4Mk=0.851.40.105=0.12KN+=86.38Nmm2f=205Nmm2立杆稳定时符合要求。（三）验算横向水平杆抗弯强度及挠度作用在横向水平杆线荷载标准值:qk=2+0.351.50.5=1.76KNm作用在横向水平杆线荷载设计值：q=1.421.50.5+1.20.351.50.5=2.42KNm抗弯强度：O=103.76Nmm2f=205Nmr2挠度V=2.79mm=8.80mm满足要求。（四）验算纵向水平杆抗弯强度及挠度由横向水平杆传给纵向水平杆的集中力设计值：F=0.5qlb
6、=0.52.421.3=1.57KN由横向水平杆传给纵向水平杆的集中力标准值：Fk=0.5qklb=0.51.761.30=1.14KN抗弯强度Q=70.31f=205挠度V=2.66mm=IOmm满足要求。（五）连墙件验算：1.扣件连接按抗滑承载力验算风压高度变化系数z=0.84k=0.7zs0=0.70.840.960.55=0.31KNm2连墙件轴向力设计值。由公式541、5.4.2NI=NlwN0=1.4kAN0=1.40.3121.531.5+3=8.86KN2Rc=16KNRC查表5.1.7,RC=8KN采用双扣件：即连墙杆，采用直角扣件与脚手架的立杆连接，立杆外再扣一个扣件，连墙
7、杆件与建筑物连接时在建筑物的内外墙面各加两只直角扣件扣牢，扣件连接抗滑承载力满足要求。2、连墙杆稳定承载力验算最长连墙杆长度h=2.0m长细比入=126.58=150查表稳定系数=0.412=87.95Nmm2f=205验算说明连墙件采用483.5钢管时其稳定承载能力满足要求。(六)立杆地基承载力计算上部结构传至基础顶面的轴向力设计值为：不组合风荷载：Nl=1.2(NG1K+NG2K)+1.4NQK=1.2(3.01+1.31)+1.41.80=7.70KN木垫板作用长度取0.5m,基础底面积0.50.3=0.15m2地基承载力设计值：公式5.52fg=kcfgk=0.4170=68KNm2P
8、=51.33KNm2fg=68KNm2满足要求。六、架体搭设要求1.基础做法要求：外墙皮以外L5m范围内用粘土分层夯实，高出高外地坪150cmo设置通长垫木，用3OO5O木板长度大于4m平行墙面放置。距脚手架外侧500mm,沿周边做排水明沟，防止积水引起脚手架下沉。2、每根立杆底部均设置底座（铁靴）。脚手架必须设置纵向扫地杆。纵向扫地杆应采用直角扣件，固定在距底座上皮不大于200mm处的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mmo3、立杆接长除顶层顶步采用搭接外，其余各层各步接头必须
9、采用对接扣件连接。对接、搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距l3o搭接长度不应小于Im,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。4、立杆顶端宜高出女儿墙上皮lm。5、纵向水平杆宜设置在立杆内侧，基长度不宜小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接搭接应符合下列规定：纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨，两个相邻接头在水方向错开的
10、距离不应不于500mmo各接头中心至最近主节点的距离不宜大于纵距的l3o搭接长度不应小于Im,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆端的距离不应小于100mm。6、横向水平杆的构造应符合下列规定：主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆宜根据支撑脚手架m需要等间距设置，最大间距不应大于纵距的l2o7、脚手板的设置应符合下列规定：作业层脚手板应铺满、铺稳,离开墙120150mmo木脚手板应设置在三根横向水平杆上。可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设置两根横向水平杆，脚手板外伸长应取13015Omm,
11、两块脚手板外伸长度的和不应大于300mm;脚手板搭接铺设时，接头处必须交在横向水平杆上，搭接长度应大于20Omm,其伸出横向水平杆的长度不应小于100mm。作业层端部脚手板探头长度应取15Omm,其板长两端均应与支撑杆可靠地固定。自顶层作业层的脚手板往下计宜每隔12m,满铺一层脚手板。8、连墙件m布置应符合下列规定：宜靠近主节点设置，偏离主节点的距离不应大于300mm。应从底层第一步纵向水平杆处开始设置。连墙件的连墙杆宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。9、剪刀撑的设置应符合下列规定：剪刀撑斜杆与地面倾角45。，每道剪刀撑宽度6跨，在外侧立面整个长度
12、和高度上连续设置。剪刀撑斜杆的接长宜采用搭接，搭接要求应按3一条规定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。10、密目网间必须接头严密，接头要用专用网绳绑扎，施工层网应高于施工平台1.2m1.5roIL当架高大于或等于5m,应按下列规定设置首层安全平网和层间安全平网。首层平网应距地面4m高设置。层间网自首层网每隔IOm设一道。网不宜张紧，且网底距钢管或其他硬物距离在Im左右。12、施工层外侧缘，必须设置L2m高栏杆和18Omm高挡脚板，防护栏杆间的净空高度应为0.5m,两道栏杆高度分别为0.7m、1.2mo13、外脚手
13、架设专用上下架体通道，禁止施工人员翻越窗口、阳台口等进入架体。人行斜道宽度LOm,坡度1:3,采用之字型斜道，拐弯处应设置平台，其宽度不应小于斜道宽度；斜道两侧及平台外围均应设置栏杆及挡脚板、脚手板，横铺时应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm;脚手板顺铺时，接头宜采用搭接；下面的板头应压住上面的板头，板头的凸棱处宜采用三角木填顺；人行斜道脚手板上应每隔250300mm设一根防滑木条，木条厚度宜为20一30mmo14、脚手架必须配合施工进度搭设，一次搭设高度，不应超过相邻连墙件以上二步。15、开始搭设立杆时应每隔6跨设置一根抛撑直至连墙件安装稳定后,方可根据情况拆除。
14、当搭的至有连墙件的构造点时，在搭设完该处的立杆，纵向水平杆、横向水平杆后，应立即设置连墙件。16、剪刀撑搭设应随立杆，纵向和横向水平杆同步搭设，各底层斜杆下端均必须支撑在垫块或垫板上。17、对接扣件开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mmo七、脚手架验收与检查1.杆件实际搭设间距与方案设计间距允许在100mm以内调整。2、脚手架及其地基基础应在下列阶段进行检查与验收：基础完工后及脚手架搭设前。作业层上施加荷载前。每搭宽1013m高度后。达到设计高度后。遇有六级大风与大雨后，寒冷地区开冻后。停用超过一个月。3、脚手架在使用中，应定期检查下列项目：构件的设置和连接，连墙件、支撑等构造是否符合要求。地基是否积水底座是否松动，立杆是否悬空。扣件螺栓是否松动。安全防护措施是否符合要求。是否超载。八、安全管理1.上岗人员应定期体检，合格后方可持证上岗。2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3、作业层上施工荷载应符合设计要求，不得超载，不得将模板支架、缆风绳等固定在脚手架上，严禁悬挂起重设备。4、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。5、在脚手架使用期间，严禁拆除下列杆件：
