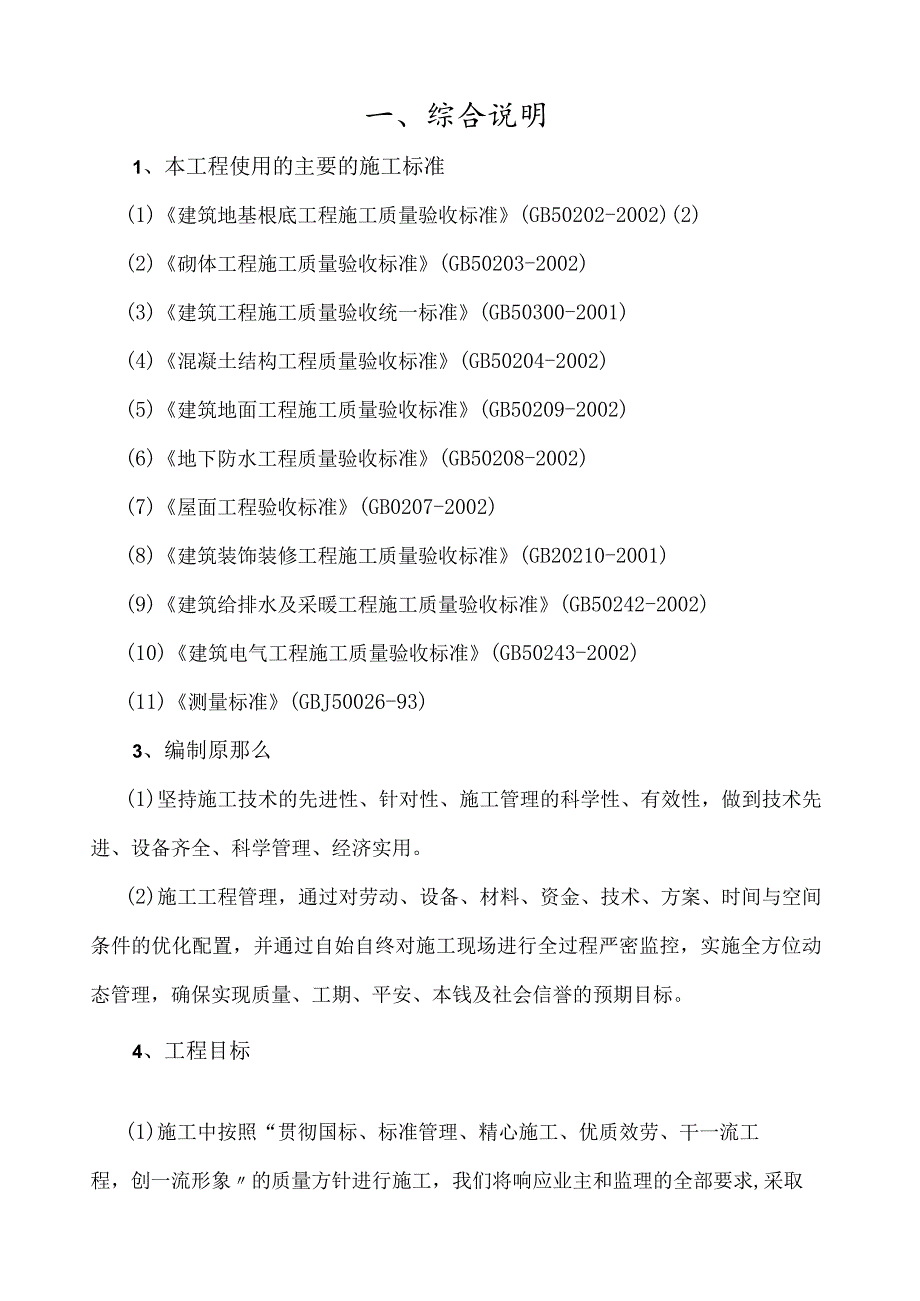

1、一、综合说明1、本工程使用的主要的施工标准(1)建筑地基根底工程施工质量验收标准(GB50202-2002)(2)(2)砌体工程施工质量验收标准(GB50203-2002)(3)建筑工程施工质量验收统一标准(GB50300-2001)(4)混凝土结构工程质量验收标准(GB50204-2002)(5)建筑地面工程施工质量验收标准(GB50209-2002)(6)地下防水工程质量验收标准(GB50208-2002)(7)屋面工程验收标准(GB0207-2002)(8)建筑装饰装修工程施工质量验收标准(GB20210-2001)(9)建筑给排水及采暖工程施工质量验收标准(GB50242-2002)(
2、10)建筑电气工程施工质量验收标准(GB50243-2002)(11)测量标准(GBJ50026-93)3、编制原那么(1)坚持施工技术的先进性、针对性、施工管理的科学性、有效性，做到技术先进、设备齐全、科学管理、经济实用。(2)施工工程管理，通过对劳动、设备、材料、资金、技术、方案、时间与空间条件的优化配置，并通过自始自终对施工现场进行全过程严密监控，实施全方位动态管理，确保实现质量、工期、平安、本钱及社会信誉的预期目标。4、工程目标(1)施工中按照“贯彻国标、标准管理、精心施工、优质效劳、干一流工程，创一流形象的质量方针进行施工，我们将响应业主和监理的全部要求,采取切实可行的措施，确保到达

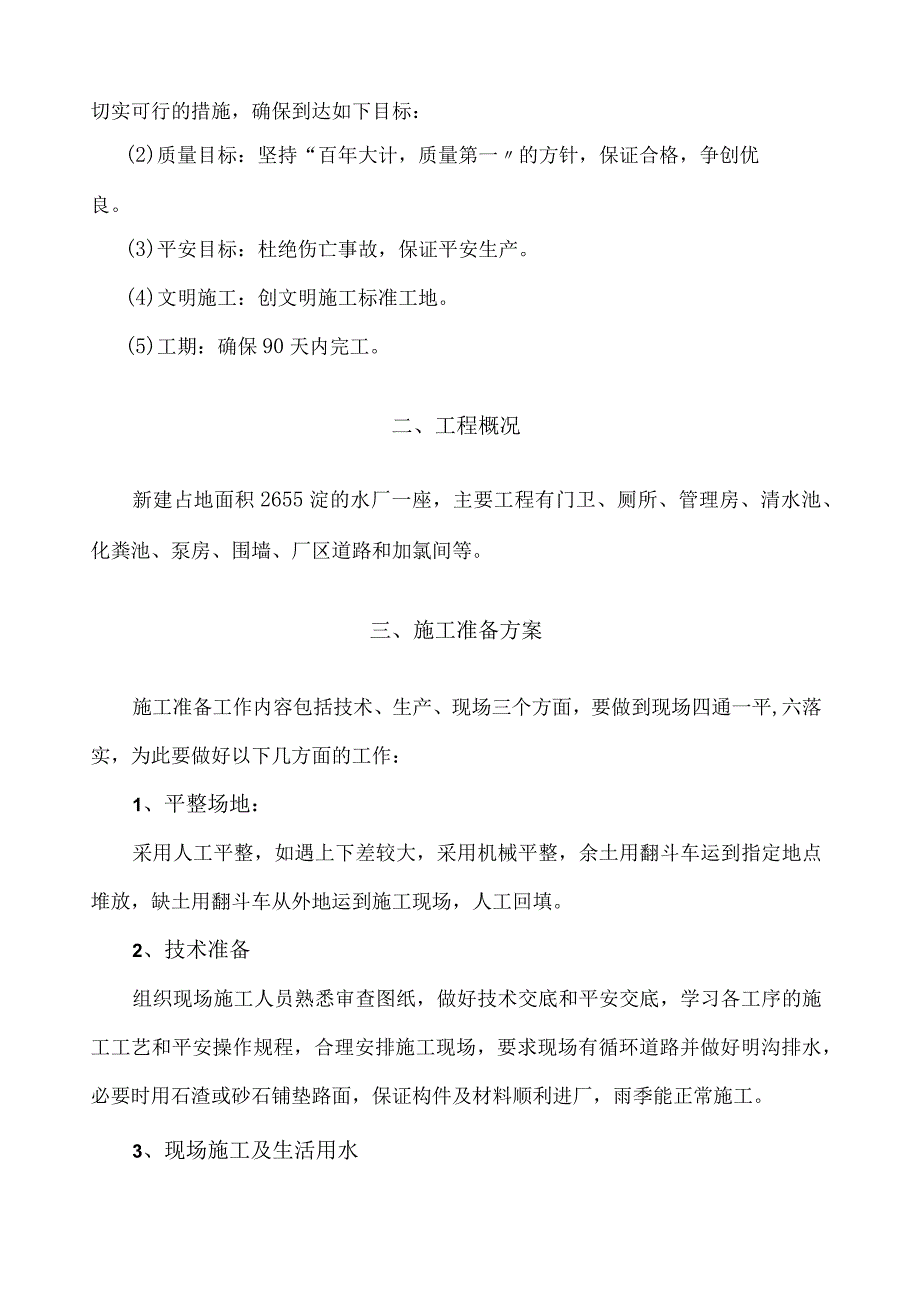

3、如下目标：(2)质量目标：坚持“百年大计，质量第一的方针，保证合格，争创优良。(3)平安目标：杜绝伤亡事故，保证平安生产。(4)文明施工：创文明施工标准工地。(5)工期：确保90天内完工。二、工程概况新建占地面积2655淀的水厂一座，主要工程有门卫、厕所、管理房、清水池、化粪池、泵房、围墙、厂区道路和加氯间等。三、施工准备方案施工准备工作内容包括技术、生产、现场三个方面，要做到现场四通一平,六落实，为此要做好以下几方面的工作：1、平整场地：采用人工平整，如遇上下差较大，采用机械平整，余土用翻斗车运到指定地点堆放，缺土用翻斗车从外地运到施工现场，人工回填。2、技术准备组织现场施工人员熟悉审查图纸

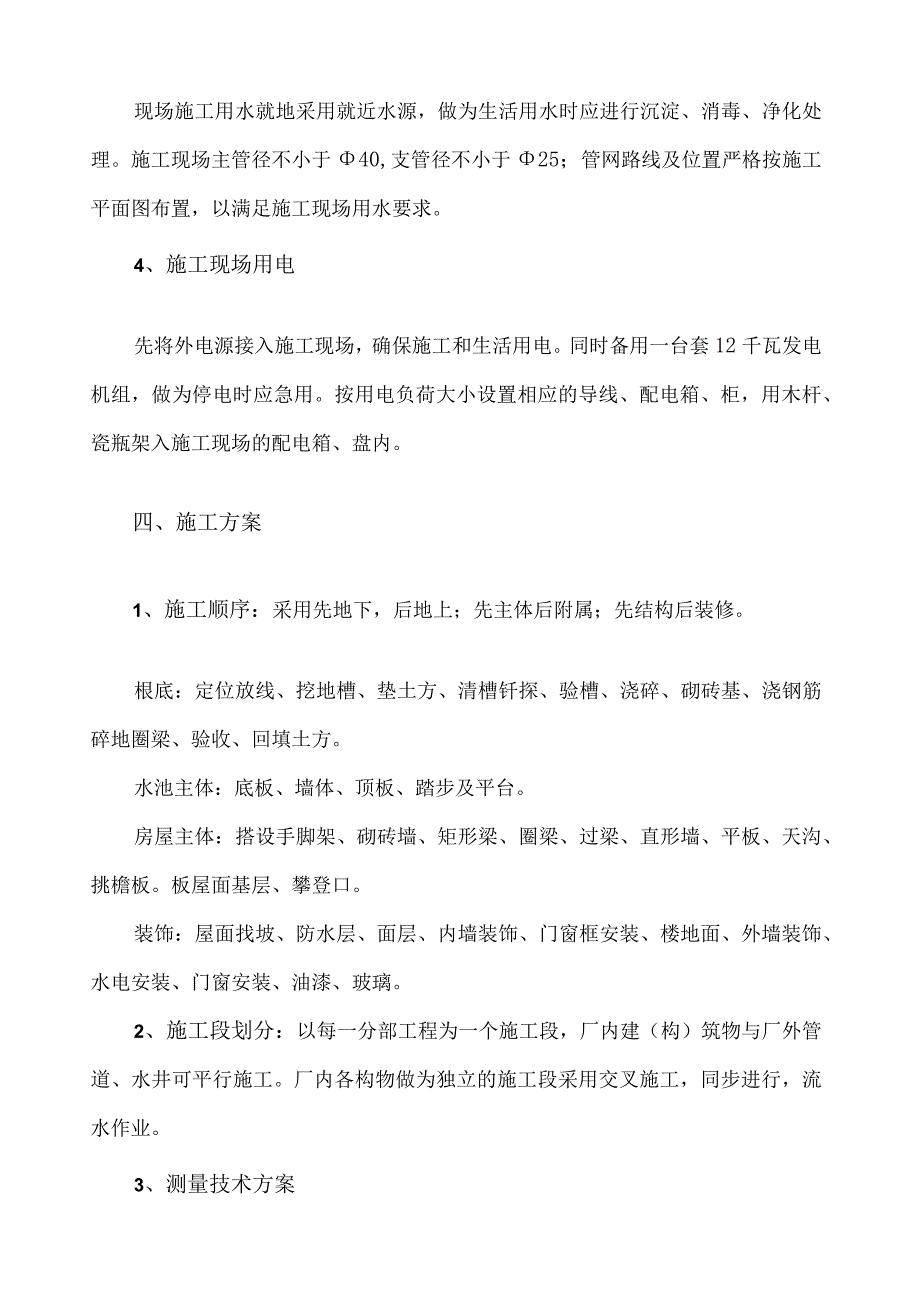

4、，做好技术交底和平安交底，学习各工序的施工工艺和平安操作规程，合理安排施工现场，要求现场有循环道路并做好明沟排水，必要时用石渣或砂石铺垫路面，保证构件及材料顺利进厂，雨季能正常施工。3、现场施工及生活用水现场施工用水就地采用就近水源，做为生活用水时应进行沉淀、消毒、净化处理。施工现场主管径不小于40,支管径不小于25；管网路线及位置严格按施工平面图布置，以满足施工现场用水要求。4、施工现场用电先将外电源接入施工现场，确保施工和生活用电。同时备用一台套12千瓦发电机组，做为停电时应急用。按用电负荷大小设置相应的导线、配电箱、柜，用木杆、瓷瓶架入施工现场的配电箱、盘内。四、施工方案1、施工顺序：采
5、用先地下，后地上；先主体后附属；先结构后装修。根底：定位放线、挖地槽、垫土方、清槽钎探、验槽、浇碎、砌砖基、浇钢筋碎地圈梁、验收、回填土方。水池主体：底板、墙体、顶板、踏步及平台。房屋主体：搭设手脚架、砌砖墙、矩形梁、圈梁、过梁、直形墙、平板、天沟、挑檐板。板屋面基层、攀登口。装饰：屋面找坡、防水层、面层、内墙装饰、门窗框安装、楼地面、外墙装饰、水电安装、门窗安装、油漆、玻璃。2、施工段划分：以每一分部工程为一个施工段，厂内建（构）筑物与厂外管道、水井可平行施工。厂内各构物做为独立的施工段采用交叉施工，同步进行，流水作业。3、测量技术方案测量放线用的水准仪、经纬仪、钢尺等使用前必须经检测单位校
6、正。水准仪采用国产的S3自动安平水准仪。沉降观测的频率及观测点的布置均按设计要求进行，在底层结构完成后开始，在结构施工阶段，每施工一层测一次，装饰阶段至竣工以前，每一个月测一次，直至竣工。为了确保测量结果及时，准确的反映构筑物沉降的实际情况，除了做到及时观测外，为了保证测量精度，并应做到“四固定，即仪器固定、人员固定、观测方法和观测线路固定、使用固定水准点。沉降观测点布置在建筑各个大角位置。工程竣工后，对建筑物的最终位置，各区构筑物标高，建筑物总高度，构筑物沉降等进行竣工测量。并整理出测量成果交建设单位保存。对沉降观测单位在使用过程中应按要求进行定时观测，并将资料纳入竣工测量内。4、根底挖土方
7、：根底开挖采用机械施工，开挖时按土质进行放坡，遇到地下水位时，在条基宽度以外挖积水坑，水泵排水，基底留10-20CM高土层待施工前清底，以防雨水浸泡和爆晒，降低地基承载力。5、碎地圈梁、清水池、化粪池、砂标号为C25、采用350L位搅拌机搅拌,翻斗车运输，由一端按顺序浇筑、插入振动器振捣，运输道路采用木脚手板铺设。6、砌筑工程(1)施工顺序：放线抄平、立皮数杆、绑扎构造柱钢铁、砌转、支构造柱模板、浇碎、安装过梁、支圈梁、楼面模板、绑扎楼面梁、板钢筋、浇碎、找平。(2)墙体砌筑：外墙采用粘土实心砖。砌筑之前先要作好排砖，第一层采用满丁砌筑，以后采用一顺一丁或满丁满条法。墙体在砌筑前砖应浇水湿润程
8、度到达L5cm干心为宣，先砌样板墙，水平灰缝厚度和竖向灰缝宽度控制在8T2mm且少浆饱满度不少于80%,横平竖直，组砌方法得当，门窗洞口及墙体拉结筋，马牙搓留置方法正确，内外墙交搓应严格按设计要求及施工标准、抗震标准要求施工。(3)所有砖墙木门窗安装木砖尺寸为240X120X6Omnb外用C15预制碎夹住木砖，以便使门窗框安装牢固和减少抹灰时产生空鼓。(4)外墙采用双排毛竹脚架，内墙采用工具脚手板。由于房屋高度只有一层，各种材料的垂直运输采用简易吊机配合卷扬机运输,水平运输使用翻斗车。轴线采用经纬仪和线外向锤、尺量进行控制，层高采用立皮数杆，钢卷尺量和水准仪进行控制。7、现浇钢筋砂工程(1)模
9、板制安：模板采用木板拼装，现场安装。柱、梁采用定型模板刨光浸缝，刷隔离剂，其截面尺寸应符合设计要求，并保证有足够的承载力，刚度和稳定性，接缝严密，装拆方便，便于钢筋绑扎、安装和砂浇灌、振捣、养护等要求。现浇整体楼面、屋面板采用竹胶合板满铺，胶合板下铺木板，模板拆模时应及时清理，分类堆放，以便上一层使用时对号入座。模板在安装前就用水准仪引测水平点，严格控制结构层标高，在浇灌碎之前要充分浇水湿润，以保证税不沾模板。三池构筑物由于墙体较高，模板一定要支撑牢固，定位准确，采取加固措施，防止移位变形。(2)钢筋工程。钢筋品种、规格符合设计要求，应有出厂合格证明。做到现场取样复试合格前方可使用。所有的钢筋
10、均由加工厂配料、加工，分层、分类分批进场,现场安装绑扎。在运输和储存时不得损坏标志并按规格分类堆放,防止锈蚀和油污。在绑扎安装时保证钢筋位置准确，绑扎牢固，钢筋接头位置、数量、搭接长度、保护层厚度应符合标准要求，受力钢筋接头位置应错开，焊接接头为35d且不少于50Onlnl区段内，绑扎骨架受拉区不超过25%,受压区不超过50%,钢筋绑扎安装完毕后应对照图纸进行检查验收钢筋的级别、直径、根数、间距位置、搭接长度和预埋件规格、位置、数量是否和设计图纸相符，绑扎是否牢固。外表是否清洁，保护层是否符合要求。(3)碎浇筑校在浇筑前应对模板、支撑、钢筋和预埋件进行全面检查，符合设计要求前方可浇灌碎，浇筑应
11、保证砂的均匀性、密实性及结构的整体性，要保证钢筋及预埋件的准确，模板及支撑不应松动或超过允许变形，为使性到达设计强度值，水泥必须要用不低于425#普通矿磴硅酸盐水泥，砂采用含泥量不大于2%的中粗砂。石子搅拌之前应去除杂质用清洁水清洗，严格控制水灰比、水泥用量和坍落度。对原材料必须做到先复试后使用，碎的配比严格按试验室提供的配比单进行计量，机械搅拌、振捣密实并做到随机取样做试块检测。要保证构件几何尺寸准确，碎外表平整、光滑、无蜂窝、麻面、露筋、孔洞等缺陷，强度符合设计要求，施工缝留在结构受剪力较小部位，单向板留在平行于板短边的任何位置，柱施工缝留在柱根底顶面、梁的下面，应与构件轴线垂直，不留斜缝
12、。在继续浇筑碎时，应去除砂外表的浮浆、疏松层或软弱碎层，经湿润冲洗干净，先铺一层水泥砂浆和高一标号细石位后浇筑新碎，细致捣实，使新研与老碎结合紧密。碎到达一定强度(24小时)后需专人洒水养护。冬季施工采用蓄热法和掺外加剂方法施工，夜间采用草帘覆盖保温，雨季施工完过后采用草帘覆盖防止雨淋等措施。8、构件安装预制构件采用铁架车运输，井架吊装。构件在进场后要检查是否有横向裂缝、蜂窝、麻面、露筋等缺陷。安装时保证构件两端墙均匀，安装前用细石找平，用L2水泥砂浆座浆、垫平，构件就位应在圈、过梁强度不低于4Mpa时进行，遇构造柱时采用预埋与构件相同的钢筋后，绑扎钢筋现浇碎。安装后两头用C20细石碎灌缝并振
13、捣密实。9、屋面防水设计要求先做隔离层后做柔性防水层，并按设计要求留设分仓缝。10、楼地面碎地平施工顺序：素土机械碾压密实、清洗基层、用水准仪找平，每4m宽带线支模板、铺碎石垫层、浇碎垫层、水泥砂浆面层。操作要点：刷浆后随及上面层，不留间断时间，注意浇水养护，防止过早上人，以防起砂裂缝。11、门窗制作门窗材质选择、门窗制作、安装、五金配件配置等必须按设计要求及施工、验收标准进行施工，安装前先校正，塑钢窗外框与洞口墙体应好弹性连接，固定卡子安装符合要求，开关灵活。玻璃、油漆颜色一致，玻璃安装严格按标准进行施工。12、装饰工程(1)天棚：在抹灰前应提前一天浇水湿润，冲去外表浮灰并用钢丝刷将板面油污
14、刷洗干净，板面光洁度好的要进行凿毛，上浆前基层先用素水泥浆掺107胶水浆刷一遍，并在砂浆中掺入适量的胶水，分层抹灰，以防空鼓脱离。(2)内墙：在抹灰之前墙体浇水湿润，冲筋后砂浆配比应符合设计要求。先做样板间，严格按样板间标准检验，并做到分层施工，水泥浆厚度控制在5-7mm,阳角及门窗框四周用1：2.5水泥砂浆抹护角。13、安装工程(1)给排水分部安装预埋套管安装防水套管安装质量对整个建筑质量及设备使用功能影响较大，因此施工人员在开工前应认真熟悉图纸，核查预埋套管位置及数量是否与结构图相符，当结构图无预留预埋件图时，应由各专业施工员提供，技术负责人汇总后提交给土建施工人员，结构浇筑时应由专人负责
15、，套管安装时不得随意操作建筑结构钢筋，套管制作按国家标准图完成。通水调试前给、供水设备包括水泵、结合器等应安装完，其中水泵做完单机调试工作。系统通水到达工作压力，选择系统最不利点闸阀做试验，通过水泵结合器及水泵加压，闸阀喷放压力均应满足设计要求。给、供水管道安装完毕试压合格后对明露给、供水管采用超细玻璃棉瓦保温，外贴铝箔，钢管管道刷红丹漆两道后，再刷红色调和漆两遍；埋地镀锌钢管刷冷底油两道，热沥青两道。(2)电气安装施工方案电气主要工程工程包括：动力、照明等配套电气。管和盒安装：暗盒应沿最近线路敷设，墙、板内电管管外壁与墙净距不小于15mmo管路穿墙砖根底应加保护套管。钢管采用套管焊接，管子进箱口安装顺直，管口露出箱盒应小于5三n,分排并列时应整齐，管口应列毛刺，敷设好的管口可靠堵头塞牢，防止异物进入。配线：导线材质要根据设计选用优质产品。不同系统、不同电压、不同回路禁穿在同一管内。设备接地线、专用接地线必须采用多股铜芯导线。配电箱的安装：箱体应固定可靠，保证平直，标高要统一，进出管找口搁置要正确。箱内接线正确牢固，并排列整齐，不得任意歪斜。交叉边线留有适当余量，所有线路均应编号。14、机井施工方案(1)首先进行物探试水，确定机井地点。(2)采用机械钻井,深度应确保出水量符合设计标准要求，并不小于140m。(3)安装深水泵，提取水，化验水质。14、季节性施工技术
