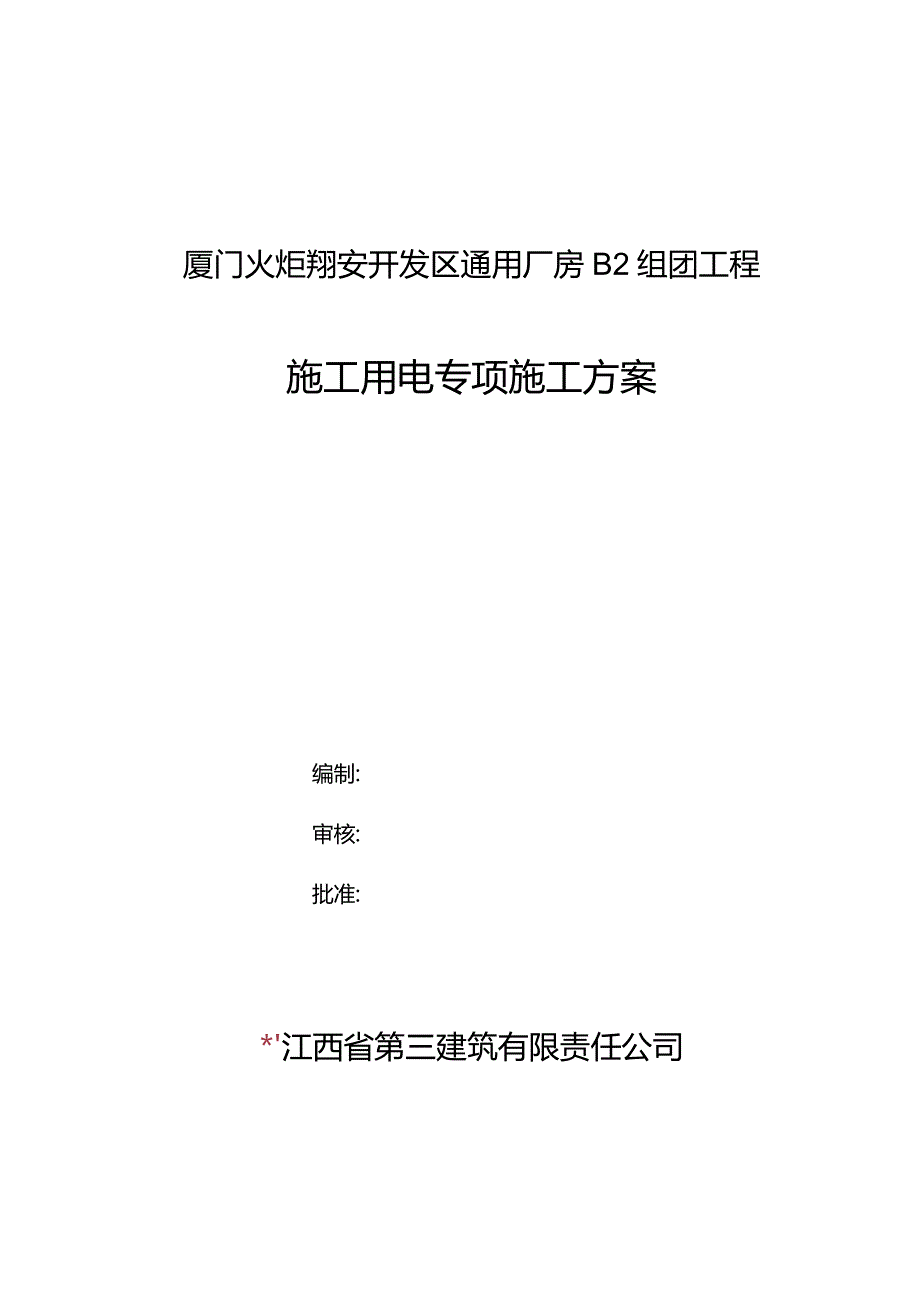

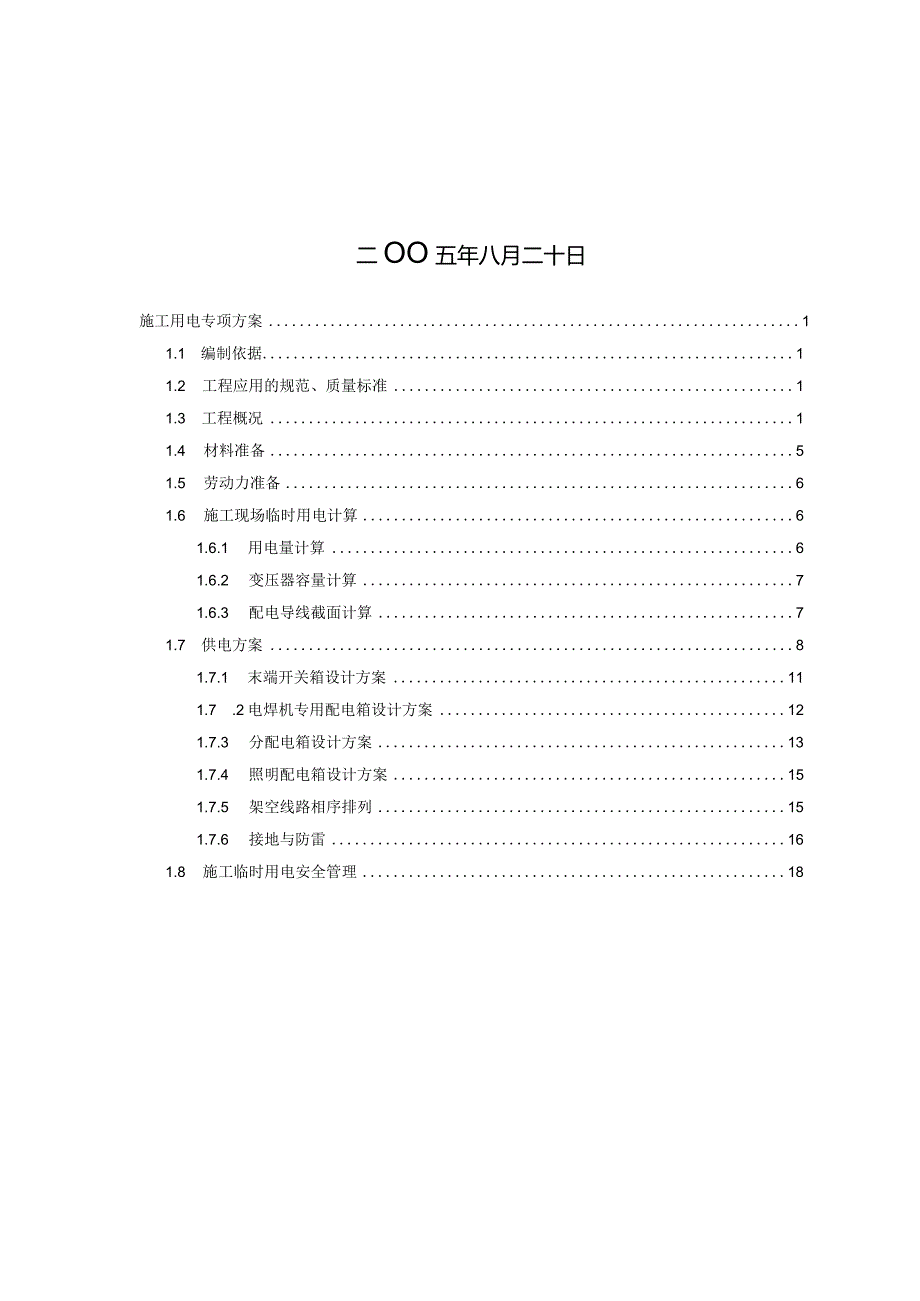

1、厦门火炬翔安开发区通用厂房B2组团工程施工用电专项施工方案编制:审核:批准:*江西省第三建筑有限责任公司二OO五年八月二十日施工用电专项方案11.1 编制依据11.2 工程应用的规范、质量标准11.3 工程概况11.4 材料准备51.5 劳动力准备61.6 施工现场临时用电计算61.6.1 用电量计算61.6.2 变压器容量计算71.6.3 配电导线截面计算71.7 供电方案81.7.1 末端开关箱设计方案111.7 .2电焊机专用配电箱设计方案121.7.3 分配电箱设计方案131.7.4 照明配电箱设计方案151.7.5 架空线路相序排列151.7.6 接地与防雷161.8 施工临时用电安

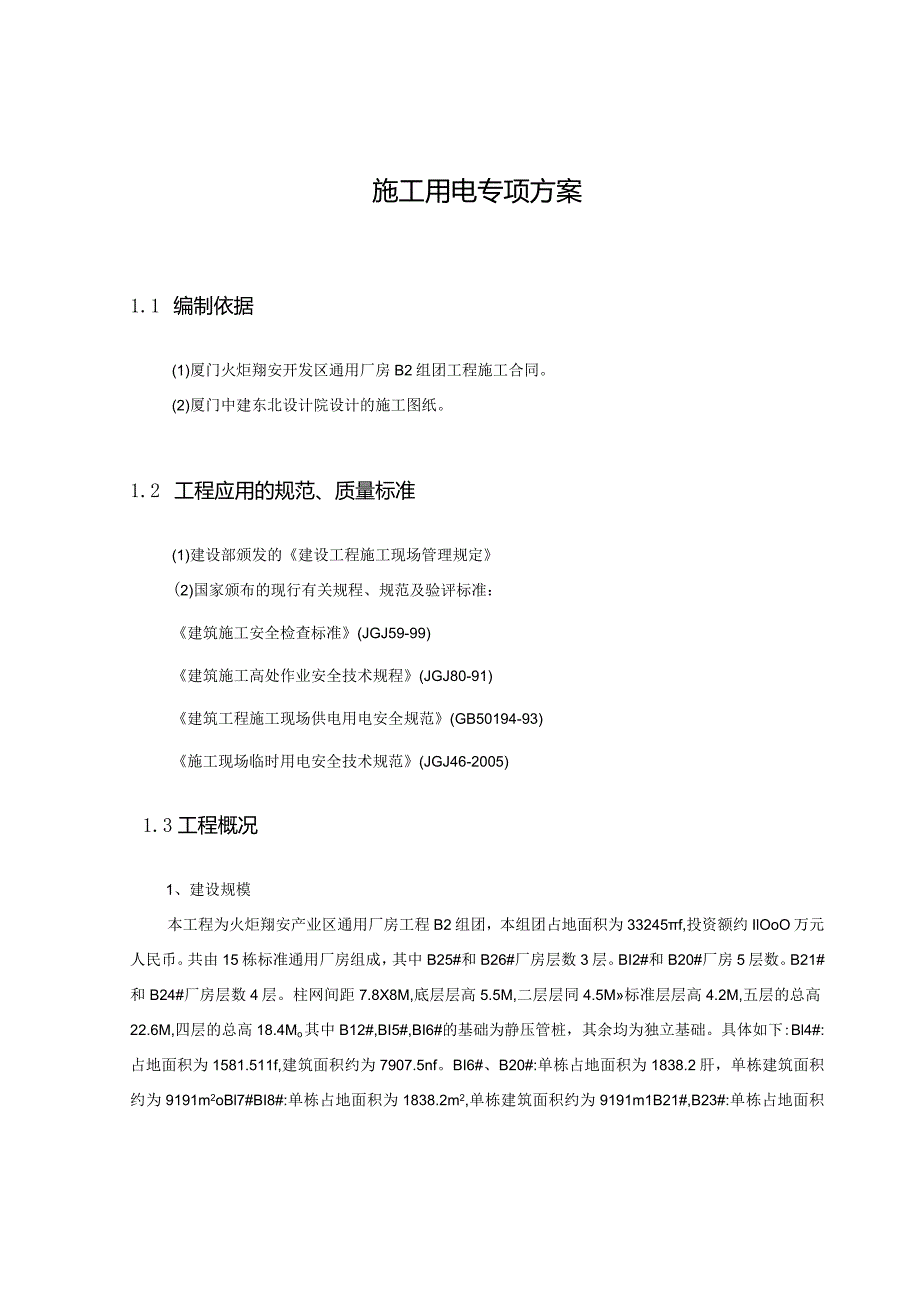

2、全管理18施工用电专项方案1.1 编制依据(1)厦门火炬翔安开发区通用厂房B2组团工程施工合同。(2)厦门中建东北设计院设计的施工图纸。1.2 工程应用的规范、质量标准(1)建设部颁发的建设工程施工现场管理规定(2)国家颁布的现行有关规程、规范及验评标准：建筑施工安全检查标准(JGJ59-99)建筑施工高处作业安全技术规程(JGJ80-91)建筑工程施工现场供电用电安全规范(GB50194-93)施工现场临时用电安全技术规范(JGJ46-2005)1.3工程概况1、建设规模本工程为火炬翔安产业区通用厂房工程B2组团，本组团占地面积为33245f,投资额约IlOoO万元人民币。共由15栋标准通用
3、厂房组成，其中B25#和B26#厂房层数3层。BI2#和B20#厂房5层数。B21#和B24#厂房层数4层。柱网间距7.8X8M,底层层高5.5M,二层层同4.5M标准层层高4.2M,五层的总高22.6M,四层的总高18.4Mo其中B12#,BI5#,BI6#的基础为静压管桩，其余均为独立基础。具体如下:Bl4#:占地面积为1581.511f,建筑面积约为7907.5nf。BI6#、B20#:单栋占地面积为1838.2肝，单栋建筑面积约为9191m2oBl7#BI8#:单栋占地面积为1838.2m2,单栋建筑面积约为9191m1B21#,B23#:单栋占地面积为1649.4m2,单栋建筑面积约
4、为6597.6m,B22#B24#:单栋占地面积为1649.4m2,单栋建筑面积约为6597.6m2BI2#BI3#:单栋占地面积为464111f,单栋建筑面积约为23380.3肝。BI5#BI9#:占地面积为3871.3而，建筑面积约为19535.4m2oB25#B26#:占地面积为739.9m2,建筑面积约为2115.5m2o建筑物分9种户型：AUA2、A21、A3、A31、B、C2、C21、D；其中A2和A21、A3和A31、C2和C21为对称结构。详见图1一1,表1一1。建筑户型一览表表1一1序号栋号户型建筑层数建筑高度In单体建筑面积Hi?1BI2#、B13#B522.623380.
5、32B14#Al522.67907.53B15#C2522.619535.44Bl6#、B20#A2522.69191.05BI7#、B18#2-l522.69191.06B19#C2-1522.619535.47B21#、B23#3418.46597.68B22#、B24#A3-1418.46597.69B25#、B26#D314.22115.5图1一1总平面图2、施工现场环境(1)施工现场供电电源(380V)已由业主引入工地范围，并设置两座变配电房；(2)施工现场拟搭设两间施工临时用电配电房，配电房平面尺寸为3X411位于BI3#楼和B26#楼附近。如图12所示。(3)施工现场外围东、南、
6、西侧均设有架空高压线路。(4)施工场地已平整，但回填土不密实，现场拟设置排水沟。(5)施工现场需用电设备主要包括：基础阶段：液压式打桩机ZYC6002台潜水泵10台蛙式(振动式)打夯机15台钢筋切断机4台钢筋弯曲机钢筋冷拉机4台对焊机UNIlOO4台砂浆搅拌机8台插入式振动器4台圆锯机4台主体阶段：塔吊QTZ637台电渣压力焊机MJH36A8台钢筋切断机GJL408台钢筋弯曲机GWQ40-48台钢筋冷拉机4台对焊机UNIlOO4台砂浆搅拌机UJZ32525台插入式振动器HZ508台平板式振动器4台圆锯机15台装饰阶段：井架20台电焊机BXl-1258台瓷砖切割机75台砂浆搅拌机25台液压弯管机
7、2台电动套丝机2台热熔器30台施工用电计算时选取用电量最大的主体施工阶段为对象。3、施工机械设备表计划投入的主要施工机械设备表序号机械或设备名称型号规格数量来源制造年份额定功率总功率KW主要用途1卷扬机JJK-I4自备03年7.530调直钢筋2井架30M15自备03年垂直运输3砂浆机UJZ-32525自备02年1.230拌砂浆4破搅拌机JZY3502自备03年1530备用5电渣压力焊MJH36AI自备03年38152焊接钢筋6钢筋切断机GJL-408自备02年756钢筋制作7钢筋弯曲机GW40-48自备02年972钢筋制作8电焊机BX1-250-1自备01年1560焊接金属构件9振动器插入式8
8、自备03年1.18.8浇捣碎10振动器平板4自备03年0.52浇捣碎11手推翻斗车60自备04年水平运输12打夯机HW-60S自备02年：24回填土13潜水泵10自备03年1.515基础排水14木工圆锯机15自备03年1.522.5模板制作15氧焕气割设备1自备02年0水电暖通16电动套丝机2自备01年1()20水管套统17液压弯管机2自备00年1530管18热熔器30自备03年：；9。给水管连接19挖掘机CAD200B6租赁挖基槽20自卸汽车8T8租赁土方运输21碎输送泵HB-59B2租赁碎输送22塔吊QTZ637租赁02年35245垂直运输23静压桩机ZYC-6002自备02年3570静压
9、管桩2425合计957.31.4 材料准备本工程施工临时用电线路变压器至配电房、配电房至分配电箱均采用暗埋电缆方式，横穿道路、障碍物等线路穿钢管保护。分配电箱至末端开关箱采取架空线路。开关箱至用电设备线路采用架空或埋地敷设方式。配电房设标准配电柜二台，各施工段、塔吊、钢筋模板制作加工棚、水电安装工具棚等设置标准配电箱，每台机械用电设备设置标准开关箱，楼层施工部位设置移动式标准开关箱。临时施工用电架空线路电杆采用杉圆木，每根长度大于7米，用于横穿道路架设的需大于9米，梢径不小于140mm；横担采用截面80XgOirnn?方木或L50X50X4角铁支架，导线固定采用瓷鼓；架空导线采用BV型铜芯塑料
10、线或BLV型铝芯塑料线，开关箱至用电设备采用BXR型铜芯橡皮软线，生活区照明用电线路采用铜芯塑料护套线。1.5 劳动力准备施工临时用电线路安装架设期间需电工4名，维护期间需电工4名。架设线路时，配备8名普工协助工作，维护阶段配备4名普工协助。所有电工均需持证上岗，普工需要相关工作经验。1.6 施工现场临时用电计算本工程配电线路中，每台变压器至配电房一个回路，配电房至分配电箱四个回路,办公、生活、照明分二个回路。1.6.1 用电量计算工地临时供电包括施工及照明用电两个方面，计算公式如下：F=Ll其中P一计算用电量(MV),即供电设备总需要容量；Pc全部施工动力用电设备额定用量之和；Pa室内照明设
11、备额定用电量之和；Pb室外照明设备额定用电量之和；K.全部施工用电设备同时使用系数；总数10台以内取0.75；1030台取0.7；30台以上取0.6；K2室内照明设备同时使用系数，取0.8：K3室外照明设备同时使用系数，取1.0；综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量10%,则有P=Ll(KlZ凡K?+0.1P)=1.24S1本例计算中Kl=O.60；全部施工动力用电设备额定用量(变压器至配电房)：序号额定功率(kW)距离电源(m)机具名称1140.00100.00塔式起重机QTZ-6024.40100.00插入式振动器31.00100.00平板式振动器428.00100
12、.00钢筋切断机(GJ-40)511.20100.00钢筋弯曲机GJ7-40638.00100.00电渣压力焊机715.00100.00交流电弧焊机815.00100.001L5t单筒卷扬机94.80100.00200325L砂浆搅拌机1012.00100.00木工圆据机经过计算得到P=200.43kWo1.6.2变压器容量计算变压器容量计算公式如下：1.05 户COSe1.4P其中P(I变压器容量(kVA)；1.05 功率损失系数:COSd 用电设备功率因素，一般建筑工地取0.75。经过计算得到 PO = 1.4X200. 43 = 280. 6IkVA01.6.3配电导线截面计算L按导线的
13、允许电流选择：三相四线制低压线路上的电流可以按照下式计算：小oo尸j3 U1 - COSd其中Il 线路工作电流值(A)；Ul 线路工作电压值(V),三相四线制低压时取380V。 经过计算得到：Il = 2280.61= 561.21Ao对于不同类型的铜导线，其截面积分别为：XV22型铜芯橡皮电力电缆120. OmmBV型铜芯塑料线不能使用！2.按导线的允许电压降校核：配电导线截面的电压可以按照下式计算：e=-e三7%CSCS其中e导线电压降(%),对工地临时网路取7%；P一各段线路负荷计算功率(kW),即计算用电量；1.各段线路长度(m)；C材料内部系数，三相四线铜线取77.0,三相四线铝线取46.3；S导线截面积(nm)2)；M
